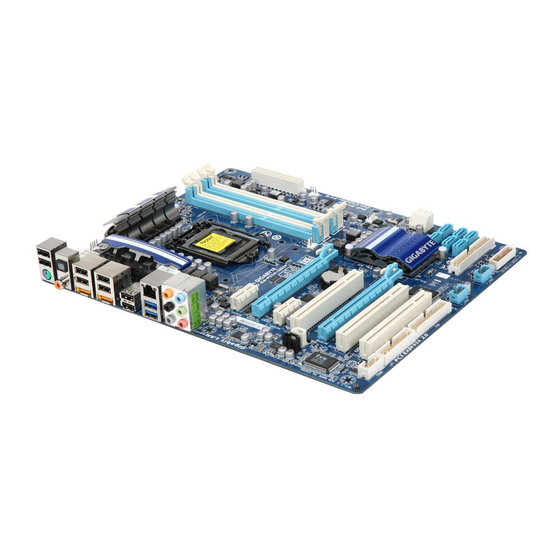

- Seite 1 GA-P55A-UD3P GA-P55A-UD3R Motherboard mit LGA1156-Sockel für Intel Core i7 Prozessoren/ ® ™ Intel Core i5 Prozessoren ® ™ ™ Benutzerhandbuch Rev. 1002...
-
Seite 2: Inhaltsverzeichnis
1-3-1 Installieren der CPU ....................7 1-3-2 Installieren des CPU-Kühlers ...................9 Installieren des Arbeitsspeichers ..............10 1-4-1 Dualchannel-Speicherkonfiguration ................10 1-4-2 Installieren eines Arbeitsspeichermoduls ..............11 1-5 Installieren einer Erweitungskarte ..............12 Rückblendenanschlüsse ................13 Interne Anschlüsse ..................15 W eitere Informationen über die Verwendung dieses Produkts entnehmen Sie bitte der ausführlichen Version der Bedienungsanleitung (Englisch) auf der GIGABYTE-Website. - 2 -... -
Seite 3: Kapitel 1 Hardwareinstallation
Kapitel 1 Hardwareinstallation Vorsichtsmaßnahmen für die Installation Das Motherboard enthält viele empfindliche elektronische Schaltungen und Komponenten, die durch elektrostatische Entladung (ESD) beschädigt werden können. Bitte lesen Sie sorgfältig das Benutzerhandbuch durch und befolgen die nachstehenden Anweisungen, bevor Sie die Installation beginnen: • E ntfernen oder beschädigen Sie den Motherboard-S/N (Seriennummer)-Aufkleber oder vom Händler angebrachten Garantieaufkleber nicht. Diese Aufkleber sind für die Garantiegültigkeit erforderlich. • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie das Motherboard oder andere Hardwarekomponenten installieren oder entfernen. • Wenn Sie Hardwarekomponenten mit den internen Anschlüssen am Motherboard verbinden, stellen Sie bitte sicher, dass sie fest und sicher verbunden sind. • Berühren Sie möglichst nicht die Leitungen oder Anschlüsse, wenn Sie das Motherboard anfassen. • Es ist ratsam, eine Antistatik-Manschette zu tragen, wenn Sie elektronische Komponenten z.B. ein Motherboard, eine CPU oder ein Speichermodul anfassen. Wenn Sie keine Antistatik-Manschette haben, dann halten Sie bitte Ihre Händen trocken und berühren zuerst einen Metallgegenstand, um die elektrostatische Ladung zu entladen. -
Seite 4: Technische Daten Des Produkts
Arbeitsspeicher Systemarbeitsspeicher (Hinweis 1) D ual Channel-Speicherarchitektur U nterstützt DDR3 2200/1333/1066/800 MHz Arbeitsspeichermodule U nterstützung für Nicht-ECC-Speichermodule U nterstützung für XMP- (Extreme Memory Profile) Speichermodule (Auf der GIGABYTE-Website finden Sie die aktuelle Liste mit unterstützten Arbeitsspeichern.) Realtek ALC889 Codec Audio H ochauflösendes Audio 2/4/5.1/7.1-kanal Unterstützt Dolby -Heimkino ®... - Seite 5 Chipsatz: B is zu 12 USB 2.0/1.1-Anschlüsse (8 an der Rückblende, 4 über die USB-Halter, die mit den internen USB-Stiftleisten verbunden werden) N EC-Chip: B is zu 2 USB 3.0/2.0-Anschlüsse an der Rückseite 1 x 24-pol. ATX-Hauptstromanschluss Interne Anschlüsse 1 x 8-pol. ATX 12V-Stromanschluss 1 x Diskettenlaufwerkanschluss 1 x IDE-Anschluss 6 x SATA 3GB/s Anschlüsse 2 x SATA 6GB/s-Anschluss 1 x CPU-Lüftersockel 2 x Systemlüftersockel 1 x Netzteil-Lüftersockel...
- Seite 6 Mitgelieferte Software Norton Internet Security (OEM-Version) Betriebssystem Unterstützt Microsoft Windows 7/Vista/XP ® ® Formfaktor ATX-Formfaktor; 30,5cm x 24,4cm j Nur für GA-P55A-UD3P. (Hinweis 1) A ufgrund der Beschränkung des Windows Vista/XP 32-Bit Betriebssystems wird die tatsächlich angezeigte Arbeitsspeichergröße weniger als 4 GB betragen, wenn mehr als 4 GB Arbeitsspeicher installiert werden. (Hinweis 2) I nstallieren Sie eine PCI Express-Grafikkarte, müssen Sie sie für optimale Leistung unbedingt im PCIEX16-Steckplatz installieren. (Hinweis 3) W enn der Steckplatz PCIEX1_1 oder PCIEX1_2 mit einer Erweiterungskarte bestückt ist, arbeitet der PCIEX4-Steckplatz maximal im x1-Modus. (Hinweis 4) B ei Aktivierung von ATI CrossFireX funktioniert der PCIEX16-Steckplatz in einem maximal x4-Modus. (Hinweis 5) O b die Kontrollfunktion der CPU/Systemlüftergeschwindigkeit unterstützt wird, hängt von dem CPU/Systemkühler ab, den Sie installieren.
-
Seite 7: Installieren Der Cpu Und Des Cpu-Kühlers
Installieren der CPU und des CPU-Kühlers Lesen Sie die folgenden Richtlinien, bevor Sie die CPU installieren: • Stellen Sie sicher, dass das Motherboard Ihre CPU unterstützt. (Auf derGIGABYTE-Website finden Sie die aktuelle Liste mit unterstützten CPUs.) • T rennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie die CPU installieren. Damit vermeiden Sie einen Hardwareschaden. • S uchen Sie den Pol 1 der CPU. Die CPU lässt sich nicht einstecken, wenn sie falsch ausgerichtet ist. (Als Alternative suchen Sie die Kerben an beiden Seiten der CPU und die Ausrichtungsnasen an dem CPU-Sockel.) • Tragen Sie eine gleichmäßige Schicht Wärmeleitpaste auf die Oberfläche der CPU auf. • S chalten Sie den Computer nicht ein, bevor der CPU-Kühler installiert ist. Andernfalls kann eine Überhitzung und Beschädigung der CPU auftreten. • S tellen Sie die CPU-Hostfrequenz entsprechend den CPU-Spezifikationen ein. Wir raten Ihnen ab die Systembusfrequenz auf einen Wert außerhalb der Hardwarespezifikationen einzustellen, da die Standardanforderungen für die Peripherie dadurch nicht erfüllt werden. Wollen Sie die Frequenz auf einen Nichtstandardwert einstellen, beachten Sie bitte Ihre Hardwarespezifikationen einschließlich CPU, Grafikkarte, Arbeitsspeicher, Festplatte usw. 1-3-1 Installieren der CPU A. Suchen Sie die Ausrichtungsnasen des CPU-Sockels am Motherboard und die Kerben der CPU. - Seite 8 B. F olgen Sie den nachstehenden Schritten, um die CPU richtig in den CPU-Sockel am Motherboard einzubauen. Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie die CPU installieren. Damit vermeiden Sie einen Schaden an der CPU. Schritt 1: Schritt 2: Drücken Sie den CPU-Sockelhebel mit Entfernen Sie die CPU-Sockelabdeckung, wie Ihrem Finger behutsam nach unten und vom abgebildet ist. Halten Sie mit Ihrem Zeigefinger den...
-
Seite 9: Installieren Des Cpu-Kühlers
1-3-2 Installieren des CPU-Kühlers Folgen Sie den nachstehenden Schritten, um den CPU-Kühler richtig ins Motherboard einzubauen. (In den folgenden Installationsanweisungen wird ein mit der Intel CPU mitgelieferter Kühler als Beispiel verwendet.) ® Oberer Stift Richtung des Pfeilzeichens Kopf des oberen am oberen Stift Stiftes Innenstift Schritt 1: Schritt 2: Tragen Sie eine gleichmäßige Schicht Achten Sie vor dem Installieren des Kühlers auf Wärmeleitpaste auf die Oberfläche der die Richtung des Pfeilzeichens am oberen installierten CPU auf. Stift. (Durch Drehen des Stiftes in die Pfeilrichtung entfernen Sie den Kühler. -
Seite 10: Installieren Des Arbeitsspeichers
Installieren des Arbeitsspeichers Lesen Sie die folgenden Richtlinien, bevor Sie den Arbeitsspeicher installieren: • S tellen Sie sicher, dass das Motherboard Ihr Arbeitsspeichermodul unterstützt. Es wird die Verwendung eines Speichers derselben Kapazität, Marke, Geschwindigkeit und mit identischen Chips empfohlen. (Auf der GIGABYTE-Website finden Sie die aktuelle Liste mit unterstützten Arbeitsspeichern.) • T rennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie den Arbeitsspeicher installieren. Damit vermeiden Sie einen Hardwareschaden. • A rbeitsspeichermodule haben ein narrensicheres Design. Ein Arbeitsspeichermodul kann nur in eine Richtung eingesteckt werden. Wenn es schwer ist das Modul einzustecken, dann ändern Sie bitte die Richtung. 1-4-1 Dualchannel-Speicherkonfiguration Das Motherboard bietet vier DDR3 Arbeitsspeichersteckplätze und unterstützt die Dualchanneltechnologie. Nach der Speicherinstallation erkennt das BIOS automatisch die Spezifikationen und Kapazität des Arbeitsspeichers. Durch Aktivieren des Dualchannel-Speichermodus wird die ursprüngliche Arbeitsspeicherbandbreite verdoppelt. Die vier DDR3 Arbeitsspeichersteckplätze sind in zwei Kanäle geteilt. Jeder Kanal hat wie folgt zwei Arbeitsspeichersteckplätze: Kanal 0: DDR3_1, DDR3_2 Kanal 1: DDR3_3, DDR3_4 Dualchannel-Speicherkonfigurationstabelle DDR3_2 DDR3_1 DDR3_4 DDR3_3... -
Seite 11: Installieren Eines Arbeitsspeichermoduls
1-4-2 Installieren eines Arbeitsspeichermoduls Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie ein Arbeitsspeichermodul installieren. Damit vermeiden Sie einen Schaden an dem Speichermodul. DDR3 und DDR2 DIMMs sind nicht kompatibel mit DDR DIMMs. In dieses Motherboard dürfen nur DDR3 DIMMs eingebaut werden. -
Seite 12: Installieren Einer Erweitungskarte
Installieren einer Erweitungskarte Lesen Sie die folgenden Richtlinien, bevor Sie eine Erweiterungskarte installieren: • Stellen Sie sicher, dass das Motherboard Ihre Erweiterungskarte unterstützt. Lesen Sie sorgfältig das Ihrer Erweiterungskarte beigelegte Benutzerhandbuch durch. • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren. Damit vermeiden Sie einen Hardwareschaden. PCI Express x1 Steckplatz PCI Express x16 Steckplatz PCI-Steckplatz Folgen Sie den nachstehenden Schritten, um Ihre Erweiterungskarte richtig in den Steckplatz einzubauen. 1. Suchen Sie einen Steckplatz aus, der Ihre Karte unterstützt. Entfernen Sie die Metallblende von der Rückseite des Gehäuses. 2. Richten Sie die Karte auf den Steckplatz aus und drücken die Karte nach unten, bis sie richtig in dem Steckplatz sitzt. 3. Stellen Sie sicher, dass die Kontaktstelle der Karte komplett in den Steckplatz eingesteckt ist. 4. Befestigen Sie mit einer Schraube das Blech der Karte an der Rückblende des Gehäuses. 5. Bringen Sie nach dem Installieren aller Erweiterungskarten die Abdeckung(en) des Gehäuses wieder an. 6. Schalten Sie Ihren Computer ein. Öffnen Sie gegebenenfalls das BIOS-Setup, um notwendige BIOS- Einstellungsänderungen für Ihre Erweiterungskarte(n) vorzunehmen. 7. Installieren Sie den mit der Erweiterungskarte mitgelieferten Treiber unter Ihrem Betriebssystem. Beispiel: Installieren und Entfernen einer PCI Express Grafikkarte: • Installieren einer Grafikkarte: Drücken Sie die obere Kante der Karte vorsichtig... -
Seite 13: Rückblendenanschlüsse
Rückblendenanschlüsse USB 2.0/1.1-Anschluss Diese USB-Anschlüsse unterstützen die USB 2.0/1.1-Spezifikation. Schließen Sie USB-Geräte wie z.B. eine USB-Tastatur/Maus, einen USB-Drucker, ein USB-Flash-Laufwerk usw. an diese Anschlüsse an. PS/2-Tastaturanschluss/Mausanschluss Verbinden Sie mit diesem Anschluss eine PS/2-Tastatur oder -Maus. Optischer S/PDIF-Ausgangsanschluss Dieser Anschluss ermöglicht die Digitalaudioausgabe zu einem externen Audiosystem, das digitale, optische Audioanschlüsse unterstützt. Stellen Sie bitte vor dem Verwenden dieser Funktion sicher, dass Ihr Audiosystem über einen optischen Digitalaudioeingangsanschluss verfügt. Koaxialer S/PDIF-Ausgangsanschluss Dieser Anschluss ermöglicht die Digitalaudioausgabe zu einem externen Audiosystem, das digitale, koaxiale Audioanschlüsse unterstützt. Stellen Sie bitte vor dem Verwenden dieser Funktion sicher, dass Ihr Audiosystem über einen koaxialen Digitalaudioeingangsanschluss verfügt. eSATA-Anschluss mit 3 GB/s Der eSATA-Anschluss mit 3 GB/s entspricht dem SATA 3Gb/s-Standard und ist mit dem SATA 1,5 GB/s-Standard kompatibel. - Seite 14 USB 3.0/2.0-Anschluss Der USB 3.0-Anschluss unterstützt die Spezifikation USB 3.0 und ist mit der Spezifikation USB 2.0/1.1 kompatibel. Schließen Sie USB-Geräte wie z.B. eine USB-Tastatur/Maus, einen USB-Drucker, ein USB- Flash-Laufwerk usw. an diese Anschlüsse an. Mittel-/Subwoofer-Lautsprecherausgangsanschluss (Orange) Verbinden Sie Mittel-/Subwoofer-Lautsprecher einer 5.1/7.1-Kanal-Audiokonfiguration mit diesem Anschluss. Rücklautsprecherausgangsanschluss (Schwarz) Verbinden Sie Rücklautsprecher einer 7.1-Kanalaudiokonfiguration mit diesem Anschluss. Seitenlautsprecherausgangsanschluss (Grau) Verbinden Sie Seitenlautsprecher einer 4/5.1/7.1-Kanal-Audiokonfiguration mit diesem Anschluss. Line In-Anschluss (Blau) Dies ist in der Standardeinstellung der Line In-Anschluss. Verbinden Sie ein Line-In-Gerät wie z.B. ein optisches Laufwerk, Walkman usw. mit diesem Anschluss. Line Out-Anschluss (Grün) Dies ist in der Standardeinstellung der Line Out-Anschluss. Verbinden Sie einen Kopfhörer oder 2-Kanal-Lautsprecher mit diesem Anschluss.
-
Seite 15: Interne Anschlüsse
Interne Anschlüsse ATX_12V_2X4 F_PANEL F_AUDIO CPU_FAN CD_IN SYS_FAN1/2 SPDIF_I PWR_FAN SPDIF_O F_USB1/F_USB2 SATA2_0/1/2/3/4/5 COMA GSATA3_6/7 CLR_CMOS PHASE_LED Lesen Sie die folgenden Richtlinien, bevor Sie externe Geräte anschließen: • S tellen Sie zuerst sicher, dass Ihre Geräte mit den zu benutzenden Anschlüssen kompatibel sind. • S chalten Sie immer vor dem Installieren der Geräte die Geräte und Ihren Computer aus. Trennen Sie das Netzkabel von der Steckdose, um Schäden an den Geräten zu vermeiden. • S tellen Sie nach dem Installieren des Gerätes und vor dem Einschalten des Computers sicher, dass das Kabel von dem Gerät richtig mit dem Anschluss am Motherboard verbunden ist. - 15 - Hardwareinstallation... - Seite 16 1/2) ATX_12V_2X4/ATX (2x4 12V-Stromanschluss und 2x12 -Hauptstromanschluss) Über diesen Stromanschluss liefert das Netzteil allen Komponenten am Motherboard ausreichend Strom. Stellen Sie bitte vor dem Verbinden dieses Stromanschlusses sicher, dass die Stromversorgung ausgeschaltet ist und alle Komponenten und Geräte richtig installiert sind. Der Stromanschluss hat ein narrensicheres Design. Verbinden Sie das Stromkabel vom Netzteil mit diesem Anschluss. Achten Sie dabei auf die richtige Ausrichtung. Der 12V-Stromanschluss liefert grundsätzlich der CPU den Strom. Der Computer kann nicht gestartet werden, wenn dieser 12V-Stromanschluss nicht verbunden wurde. • B ei Verwendung einer Intel Extreme Edition-CPU (130W) empfiehlt der CPU-Hersteller die Verwendung einer Stromversorgung mit einem 2x4 12-Volt-Netzanschluss. • W ir empfehlen Ihnen ein Netzteil, das für einen hohen Stromverbrauch (500W oder noch mehr) geeignet ist, zu verwenden, damit Erweiterungsanforderungen erfüllt werden. Wenn Sie ein Netzteil verwenden, das den notwendigen Strom nicht liefern kann, wird das System instabil oder lässt sich sogar nicht starten. • D ie Netzanschlüsse sind mit Stromversorgungen kompatibel, die 2x2 12-Volt- und 2x10- Netzanschlüssen ausgestattet sind. Bei Verwendung einer Stromversorgung mit einem 2x4 12-Volt- und einem 2x12-Netzanschluss entfernen Sie die Schutzabdeckungen vom 12-Volt-Netzanschluss und dem Hauptnetzanschluss auf dem Motherboard. Verbinden Sie die Netzkabel nicht mit den Kontaktstiften unter den Schutzabdeckungen, wenn Sie eine Stromversorgung mit einem 2x2 12-Volt- und einem 2x10-Netzanschluss verwenden. ATX_12V_2X4: Pol-Nr. Funktion Erde (nur für 2x4-pol.12V) Erde (nur für 2x4-pol.12V) Erde Erde +12V (nur für2x4-pol.12V)
- Seite 17 3/4/5) CPU_FAN/SYS_FAN1/SYS_FAN2/PWR_FAN (Lüftersockel) Das Motherboard hat eine 4-pol. CPU-Lüfterstiftleiste (CPU_FAN), eine 4-pol. Systemlüfterstiftleiste (SYS_FAN2), zwei 3-pol. Systemlüfterstiftleisten (SYS_FAN1) und eine 3-pol. Netzlüfterstiftleiste (PWR_FAN). Die meisten Lüfterstiftleisten sind so ausgelegt, dass sie sich missbrauchsicher einfügen lassen. Achten Sie beim Anschluss eines Lüfterkabels darauf, dass es richtig ausgerichtet angeschlossen wird (der schwarze Anschlussdraht ist der Schutzleiter). Das Motherboard unterstützt die CPU-Lüfterdrehzahlsteuerung. Dafür muss ein CPU-Lüfter mit dem Drehzahlsteuerungsdesign verwendet werden. Zur optimalen Wärmeabfuhr wird die Installation eines Systemlüfters im Gehäuse empfohlen. CPU_FAN: Pol-Nr. Funktion Erde +12V / Drehzahlsteuerung Sensor CPU_FAN Drehzahlsteuerung SYS_FAN2: Pol-Nr. Funktion Erde +12V / Drehzahlsteuerung Sensor Reserviert SYS_FAN2 SYS_FAN1/PWR_FAN: Pol-Nr. Funktion Erde +12V Sensor...
- Seite 18 7) IDE (IDE-Anschluss) Der IDE-Anschluss kann bis zu zwei IDE-Geräte wie z.B. Festplatten und optische Laufwerke aufnehmen. Suchen Sie die narrensichere Kerbe an dem Anschluss, bevor Sie das IDE-Kabel anschließen. Möchten Sie zwei IDE-Geräte anschließen, dann denken Sie bitte daran, dass die Jumper und die Verkabelung entsprechend den Rollen der IDE-Geräte (z.B. Master oder Slave) einzurichten sind. (Für die Informationen zur Master/Slave-Einstellung für die IDE-Geräte lesen Sie bitte die Anweisungen von den Geräteherstellern.) 8) SATA2_0/1/2/3/4/5 (SATA 3GB/s-Anschlüsse, gesteuert vom P55-Chipsatz) Die SATA-Anschlüsse entsprechen dem SATA 3GB/s-Standard und sind mit dem SATA 1,5GB/s- Standard kompatibel. Jeder SATA-Anschluss nimmt ein einziges SATA-Gerät auf. Der P55-Chipsatz unterstützt RAID 0, RAID 1, RAID 5 und RAID 10. Siehe Kapitel 5, „Konfigurieren von SATA-Festplatten“ zu Anweisungen zum Konfigurieren eines RAID-Arrays. Pol-Nr. Funktion Erde SATA2_0 SATA2_3 Erde SATA2_4 SATA2_1 Erde SATA2_5 SATA2_2...
- Seite 19 9) GSATA3_6/7 (SATA-Anschlüsse mit 6GB/s, gesteuert vom Marvell 9128) Die SATA-Anschlüsse entsprechen dem SATA 6GB/s-Standard und sind mit den Standards SATA 3GB/s und SATA 1,5GB/s kompatibel. Jeder SATA-Anschluss nimmt ein einziges SATA-Gerät auf. Der Marvell 9128 unterstützt RAID 0 und RAID 1. Siehe Kapitel 5 „Konfigurieren von SATA-Festplatten“ für Anweisungen zum Konfigurieren eines RAID-Arrays. Pol-Nr. Funktion Erde GSATA3_6 Erde GSATA3_7 Erde Eine RAID 0- oder RAID 1-Konfiguration benötigt Bitte verbinden Sie das L-förmige mindestens zwei Festplatten. If more than two hard drives Endes des SATA 3Gb/s-Kabels mit are to be used, the total number of hard drives must be an Ihrer SATA-Festplatte.
- Seite 20 11) F_PANEL (Fronttafelsockel) Verbinden Sie den Stromschalter, Reset-Schalter, Lautsprecher, Gehäuseeinbruchschalter/-sensor und die Systemstatusanzeige am Gehäuse gemäß den nachstehenden Polzuweisungen mit dieser Stiftleiste. Achten Sie vor dem Anschließen der Kabel auf die positiven und negativen Pole. Meldung-/Strom-/ Strom- schalter Lautsprecher Schlaf-LED IDE-Festplattenaktivitäts- Reset- Strom-LED schalter Gehäuseeinbruch- Sockel • MSG/PWR (Meldung-/Strom-/Schlaf-LED, Gelb/Lila): Anschluss an die Betriebsstatusanzeige an der Vorderseite des Gehäuses. Systemzustand Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt, wenn das System im S1-Schlafmodus ist. Die LED zeigt kein Licht an, wenn das Blinkend System im S3/S4-Schlafmodus oder ausgeschaltet (S5) ist. S3/S4/S5 • PW (Stromschalter, Rot): Diese Stelle wird mit dem Stromschalter an der Fronttafel des Gehäuses verbunden. Sie können einstellen, wie das System über den Stromschalter ausgeschaltet wird (siehe Kapitel 2 „BIOS-Setup“, „Energieverwaltungseinstellung“ für weitere Informationen). • SPEAK (Lautsprecher, Orange): Diese Stelle wird mit dem Lautsprecher an der Fronttafel des Gehäuses verbunden. Das System berichtet den Systemstartzustand, indem es Pieptöne abgibt. Ein einziger kurzer Piepton bedeutet, dass kein Problem während des Startens des Systems erkannt wurde. Falls ein Problem erkannt wurde, gibt das BIOS je nach dem Problem entsprechende Pieptöne ab. Beziehen Sie sich bitte auf Kapitel 5...
- Seite 21 12) F_AUDIO (Fronttafel-Audiosockel) Die Fronttafel-Audiostiftleiste unterstützt die Intel High Definition (HD)- und AC'97-Audiofunktionen. Sie können Ihr Fronttafel-Audiomodul mit diesem Sockel verbinden. Stellen Sie sicher, dass die Kabelzuweisungen des Moduls mit den Polzuweisungen des Sockels am Motherboard übereinstimmen. Eine falsche Verbindung zwischen dem Modul und der Stiftleiste am Motherboard kann dazu führen, dass das Audiogerät nicht funktionieren kann oder sogar beschädigt wird. Für HD-Fronttafel-Audio: Für AC’97-Fronttafel-Audio: Pol-Nr. Funktion Pol-Nr. Funktion MIC2_L Erde Erde MIC2_R Mikrofonleistung -ACZ_DET LINE2_R Line Out (R) Erde FAUDIO_JD Pol-Nr. Pol-Nr. LINE2_L Line Out (L) Erde • D er Fronttafel-Audiosockel unterstützt in der Standardeinstellung die HD-Audiofunktion. Ist Ihr Gehäuse mit einem Fronttafel-AC'97-Audiomodul ausgestattet, beachten Sie bitte die Anweisungen zum Aktivieren der AC'97-Funktion über die Audiosoftware in Kapitel 5, „Konfigurieren einer 2/4/5.1/7.1-Kanal-Audioanlage“. • A udiosignale werden gleichzeitig über die Audioanschlüsse sowohl an der vorderen als auch an der hinteren Tafel wiedergegeben. Wenn Sie die Audioausgabe von dem Anschluss an der hinteren Tafel ausschalten möchten (nur möglich, wenn ein HD-Fronttafel-Audiomodul verwendet wird), beziehen Sie sich bitte auf die Anweisungen in Kapitel 5 „Konfigurieren einer...
- Seite 22 14) SPDIF_I (S/PDIF-Eingangssockel) Dieser Sockel unterstützt digitale S/PDIF-Eingaben und kann ein Audiogerät, das digitale Audioausgaben unterstützt, über ein optionales S/PDIF-Eingangskabel aufnehmen. Bitte wenden Sie sich an Ihren Händler, um ein optionales S/PDIF-Eingangskabel zu erwerben. Pol-Nr. Funktion Strom SPDIFI Erde 15) SPDIF_O (S/PDIF-Ausgangssockel) Dieser Sockel unterstützt digitale S/PDIF-Ausgaben und kann ein S/PDIF-Digitalaudiokabel (mit Erweiterungskarten mitgeliefert) aufnehmen, um digitale Audioausgaben von bestimmten Erweiterungskarten wie z.B. Grafikkarten oder Soundkarten auszuführen. Manche Grafikkarten erfordern z.B. die Verwendung eines S/PDIF-Digitalaudiokabels für Digitalaudioausgaben vom Motherboard zur Grafikkarte, wenn Sie ein HDMI-Anzeigegerät mit der Grafikkarte verbinden und zu jeder Zeit Digitalaudioausgaben von dem HDMI-Anzeigegerät erhalten möchten. Für Informationen zur Verbindung des S/PDIF-Digitalaudiokabels sehen Sie bitte im Handbuch Ihrer Erweiterungskarte nach. Pol-Nr. Funktion SPDIFO Erde Hardwareinstallation - 22 -...
- Seite 23 16) F_USB1/F_USB2 (USB-Sockel) Diese Sockel unterstützen die USB 2.0/1.1-Spezifikation. Jeder USB-Sockel kann über ein optionales USB-Modul zwei USB-Anschlüsse anbieten. Bitte wenden Sie sich an Ihren Händler, um ein optionales USB-Modul zu erwerben. Pol-Nr. Funktion Strom (5V) Strom (5V) USB DX- USB DY- USB DX+ USB DY+ Erde Erde Pol-Nr. • Verbinden Sie kein IEEE 1394-Modulkabel (2x5-polig) mit dem USB-Sockel. • T rennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie das USB-Modul installieren. Damit vermeiden Sie einen Schaden an dem USB-Modul. 17) LPT (Parallelanschluss-Sockel) Der LPT-Sockel kann über ein optionales LPT-Anschlusskabel ein parallelen Anschluss anbieten.
- Seite 24 18) COMA (Serienanschluss-Stiftleiste) Der COMA-Sockel kann über ein optionales COM-Anschlusskabel ein seriellen Anschluss anbieten. Bitte wenden Sie sich an Ihren Händler, um ein optionales COM-Anschlusskabel zu erwerben. Pol-Nr. Funktion NDCD- NSIN NSOUT NDTR- Erde NDSR- NRTS- NCTS- NRI- Pol-Nr. 19) CLR_CMOS (Jumper zum Löschen der Daten im CMOS) Verwenden Sie diesen Jumper, um die Daten im CMOS (z.B. die Datumsinformationen und BIOS- Konfigurationen) zu löschen und die Daten im CMOS auf werkseitig Standardwerte zurückzusetzen. Setzen Sie eine Jumperbrücke auf die zwei Pole oder berühren Sie mit einem Metallgegenstand wie z.B. einen Schraubenzieher die zwei Pole für einige Sekunden, um die zwei Pole vorübergehend kurzzuschließen und damit die Daten im CMOS zu löschen.
- Seite 25 20) PHASE LED Die Anzahl der leuchtenden LEDs zeigt die CPU-Auslastung an. Je höher die CPU-Auslastung ist, desto mehr LEDs leuchten. Zur Aktivierung der Phasen-LED-Anzeigefunktion müssen Sie zuerst den Dynamic Energy Saver 2 aktivieren. Weitere Details sind in Kapitel 4, „Dynamic Energy Saver 2“, angegeben. ™ ™ - 25 - Hardwareinstallation...
- Seite 26 Hardwareinstallation - 26 -...
- Seite 27 - 27 - Hardwareinstallation...
