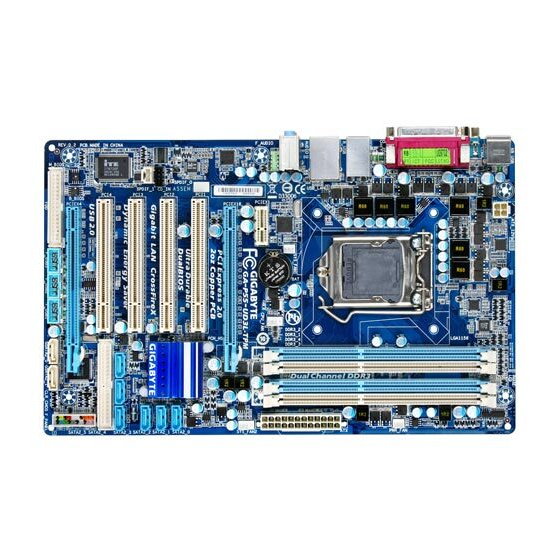

- Seite 1 GA-P55-UD3L-TPM GA-P55-UD3L GA-P55-US3L Motherboard mit LGA1156-Sockel für Intel Core i7 Prozessoren/ ® ™ Intel Core i5 Prozessoren/Intel Core i3 Prozessoren ® ™ ® ™ Benutzerhandbuch Rev. 2301...
-
Seite 2: Inhaltsverzeichnis
Installieren der CPU ....................7 1-3-2 Installieren des CPU-Kühlers ...................9 Installieren des Arbeitsspeichers ..............10 1-4-1 Dualchannel-Speicherkonfiguration ................10 1-4-2 Installieren eines Arbeitsspeichermoduls ..............11 1-5 Installieren einer Erweitungskarte ..............12 Rückblendenanschlüsse ................13 Interne Anschlüsse ..................15 * W eitere Informationen über die Verwendung dieses Produkts entnehmen Sie bitte der ausführlichen Version der Bedienungsanleitung (Englisch) auf der GIGABYTE-Website. - 2 -... -
Seite 3: Kapitel 1 Hardwareinstallation
Kapitel 1 Hardwareinstallation Vorsichtsmaßnahmen für die Installation Das Motherboard enthält viele empfindliche elektronische Schaltungen und Komponenten, die durch elektrostatische Entladung (ESD) beschädigt werden können. Bitte lesen Sie sorgfältig das Benutzerhandbuch durch und befolgen die nachstehenden Anweisungen, bevor Sie die Installation beginnen: • Entfernen oder beschädigen Sie den Motherboard-S/N (Seriennummer)-Aufkleber oder vom Händler angebrachten Garantieaufkleber nicht. Diese Aufkleber sind für die Garantiegültigkeit erforderlich. • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie das Motherboard oder andere Hardwarekomponenten installieren oder entfernen. • Wenn Sie Hardwarekomponenten mit den internen Anschlüssen am Motherboard verbinden, stellen Sie bitte sicher, dass sie fest und sicher verbunden sind. • Berühren Sie möglichst nicht die Leitungen oder Anschlüsse, wenn Sie das Motherboard anfassen. • Es ist ratsam, eine Antistatik-Manschette zu tragen, wenn Sie elektronische Komponenten z.B. ein Motherboard, eine CPU oder ein Speichermodul anfassen. Wenn Sie keine Antistatik-Manschette haben, dann halten Sie bitte Ihre Händen trocken und berühren zuerst einen Metallgegenstand, um die elektrostatische Ladung zu entladen. • Legen Sie das Motherboard auf eine Antistatik-Unterlage oder belassen es in seiner Antistatik-Verpackung, bevor es installiert wird. -
Seite 4: Technische Daten Des Produkts
4 x PCI-Steckplätze Š Multigrafiktechnologie Unterstützung für ATI CrossFireX -Technologie (Hinweis 5) Š ™ Speicherschnittstelle Chipsatz: Š 6 x SATA-Anschlüsse mit 3Gb/s (SATA2_0, SATA2_1, SATA2_2, SATA2_3, SATA2_4, SATA2_5) unterstützen bis zu 6 SATA-Geräte mit 3Gb/s GIGABYTE SATA2 chip: Š 1 x IDE-Anschluss mit der ATA-133/100/66/33-Unterstützung für bis zu 2 IDE-Geräte 2 SATA 3Gb/s-Anschlüsse (GSATA2_0, GSATA2_1) für Unterstützung von max. 2 Geräten mit SATA 3Gb/s-Anschluss Unterstützt SATA RAID 0, RAID 1 und JBOD iTE IT8720-chip: Š 1 x Diskettenlaufwerkanschluss für 1 Diskettenlaufwerk "*" Der GA-P55-UD3L-TPM/GA-P55-UD3L besitzt ein Festkörper-Kondensatordesign. Hardwareinstallation - 4 -... - Seite 5 Chipsatz Š Bis zu 12 USB 2.0/1.1-Anschlüsse (8 an der Rückblende, 4 über die USB-Halter, die mit den internen USB-Stiftleisten verbunden werden) Interne Anschlüsse 1 x 24-Pol. ATX-Netzteilanschluss Š 1 x 4-Pol. ATX 12V-Stromanschluss Š 1 x Diskettenlaufwerkanschluss Š 1 x IDE-Anschluss Š 8 x SATA 3Gb/s Anschlüsse Š 1 x CPU-Lüftersockel Š 2 x Systemlüftersockel Š 1 x Netzteil-Lüftersockel Š 1 x Fronttafelsockel Š 1 x Fronttafel-Audiosockel Š...
- Seite 6 Unterstützt Microsoft Windows 7/Vista/XP Š ® ® Formfaktor ATX-Formfaktor; 30,5cm x 19,0cm Š j Nur für GA-P55-UD3L-TPM. (Hinweis 1) Aufgrund der Beschränkung des Windows 32-Bit Betriebssystems wird die tatsächlich angezeigte Arbeitsspeichergröße weniger als 4 GB betragen, wenn mehr als 4 GB Arbeitsspeicher installiert werden. (Hinweis 2) Zur Aktivierung von 7.1-Channel-Audio müssen Sie ein vorderseitiges HD-Audiomodul verwenden und die Mehrkanal-Audiofunktion mithilfe des Audiotreibers aktivieren. (Hinweis 3) Installieren Sie eine PCI Express-Grafikkarte, müssen Sie sie für optimale Leistung unbedingt im PCIEX16-Steckplatz installieren (Hinweis 4) Wenn der Steckplatz PCIEX1 mit einer Erweiterungskarte bestückt ist, arbeitet der PCIEX4- Steckplatz maximal im x1-Modus. (Hinweis 5) B ei Aktivierung von ATI CrossFireX funktioniert der PCIEX16-Steckplatz in einem maximal ™...
-
Seite 7: Installieren Der Cpu Und Des Cpu-Kühlers
Installieren der CPU und des CPU-Kühlers Lesen Sie die folgenden Richtlinien, bevor Sie die CPU installieren: • Das Motherboard muss die CPU unterstützen. (Die aktuelle Liste der unterstützten CPUs ist auf der Web-Site von GIGABYTE zu finden.) • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie die CPU installieren. Damit vermeiden Sie einen Hardwareschaden. • Suchen Sie den Pol 1 der CPU. Die CPU lässt sich nicht einstecken, wenn sie falsch ausgerichtet ist. (Als Alternative suchen Sie die Kerben an beiden Seiten der CPU und die Ausrichtungsnasen an dem CPU-Sockel.) • Tragen Sie eine dünne, gleichmäßige Schicht Wärmeleitpaste auf die Oberfläche der CPU auf. • Schalten Sie den Computer nicht ein, bevor der CPU-Kühler installiert ist. Andernfalls kann eine Überhitzung und Beschädigung der CPU auftreten. • Stellen Sie die CPU-Hostfrequenz entsprechend den CPU-Spezifikationen ein. Wir raten Ihnen ab die Systembusfrequenz auf einen Wert außerhalb der Hardwarespezifikationen einzustellen, da die Standardanforderungen für die Peripherie dadurch nicht erfüllt werden. Wollen Sie die Frequenz auf einen Nichtstandardwert einstellen, beachten Sie bitte Ihre Hardwarespezifikationen einschließlich CPU, Grafikkarte, Arbeitsspeicher, Festplatte usw. 1-3-1 Installieren der CPU A. Suchen Sie die Ausrichtungsnasen des CPU-Sockel am Motherboard und die Kerben der CPU. LGA1156 CPU-Sockel... - Seite 8 B. F olgen Sie den nachstehenden Schritten, um die CPU richtig in den CPU-Sockel am Motherboard einzubauen. Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie die CPU installieren. Damit vermeiden Sie einen Schaden an der CPU. Schritt 1: Schritt 2: Drücken Sie den CPU-Sockelhebel mit Entfernen Sie die CPU-Sockelabdeckung, wie Ihrem Finger behutsam nach unten und vom abgebildet ist. Halten Sie mit Ihrem Zeigefinger...
-
Seite 9: Installieren Des Cpu-Kühlers
1-3-2 Installieren des CPU-Kühlers Folgen Sie den nachstehenden Schritten, um den CPU-Kühler richtig ins Motherboard einzubauen. (In den folgenden Installationsanweisungen wird ein mit der Intel CPU mitgelieferter Kühler als Beispiel verwendet.) ® Oberer Stift Richtung des Pfeilzeichens Kopf des am oberen Stift oberen Stiftes Innenstift Schritt 1: Schritt 2: Tragen Sie eine gleichmäßige Schicht Achten Sie vor dem Installieren des Kühlers Wärmeleitpaste auf die Oberfläche der auf die Richtung des Pfeilzeichens installierten CPU auf. oberen Stift. (Durch Drehen des Stiftes in die Pfeilrichtung entfernen Sie den Kühler. Durch Drehen in die andere Richtung installieren Sie den Kühler.) Schritt 3: Schritt 4: Legen Sie den Kühler auf die CPU. Richten Sie Sie sollten ein “Klick”-Geräusch hören, wenn... -
Seite 10: Installieren Des Arbeitsspeichers
Installieren des Arbeitsspeichers Lesen Sie die folgenden Richtlinien, bevor Sie den Arbeitsspeicher installieren: • Stellen Sie sicher, dass das Motherboard Ihr Speichermodul unterstützt. Es ist ratsam Arbeitsspeichermodule mit derselben Kapazität, Marke, Geschwindigkeit und Chips zu verwenden. (Die aktuelle Liste der unterstützten Speichermodule ist auf der Web-Site von GIGABYTE zu finden.) • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie das Speichermodul installieren. So vermeiden Sie einen Hardwareschaden. • Speichermodule haben ein narrensicheres Design. Ein Arbeitsspeichermodul kann nur in eine Richtung eingesteckt werden. Wenn es schwer ist das Modul einzustecken, dann ändern Sie bitte die Richtung. 1-4-1 Dualchannel-Speicherkonfiguration Das Motherboard bietet vier DDR3 Arbeitsspeichersteckplätze und unterstützt die Dualchanneltechnologie. Nach der Speicherinstallation erkennt das BIOS automatisch die Spezifikationen und Kapazität des Arbeitsspeichers. Durch Aktivieren des Dualchannel-Speichermodus wird die ursprüngliche Arbeitsspeicherbandbreite verdoppelt. Die vier DDR3 Arbeitsspeichersteckplätze sind in zwei Kanäle geteilt. Jeder Kanal hat wie folgt zwei Arbeitsspeichersteckplätze: Kanal 0: DDR3_1, DDR3_2 Kanal 1: DDR3_3, DDR3_4 Dualchannel-Speicherkonfigurationstabelle DDR3_2 DDR3_1 DDR3_4 DDR3_3 Zwei Module DS/SS DS/SS Vier Module... -
Seite 11: Installieren Eines Arbeitsspeichermoduls
1-4-2 Installieren eines Arbeitsspeichermoduls Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie ein Arbeitsspeichermodul installieren. Damit vermeiden Sie einen Schaden an dem Speichermodul. DDR3 und DDR2 DIMMs sind nicht kompatibel mit DDR DIMMs. In dieses Motherboard dürfen nur DDR3 DIMMs eingebaut werden. -
Seite 12: Installieren Einer Erweitungskarte
1-5 Installieren einer Erweitungskarte Lesen Sie die folgenden Richtlinien, bevor Sie eine Erweiterungskarte installieren: • Stellen Sie sicher, dass das Motherboard Ihre Erweiterungskarte unterstützt. Lesen Sie sorgfältig das Ihrer Erweiterungskarte beigelegte Benutzerhandbuch durch. • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren. So vermeiden Sie einen Hardwareschaden. PCI Express x1 Steckplatz PCI Express x16 Steckplatz PCI-Steckplatz Folgen Sie den nachstehenden Schritten, um Ihre Erweiterungskarte richtig in den Steckplatz einzubauen. 1. Suchen Sie einen Steckplatz aus, der Ihre Karte unterstützt. Entfernen Sie die Metallblende von der Rückseite des Gehäuses. 2. Richten Sie die Karte auf den Steckplatz aus und drücken die Karte nach unten, bis sie richtig in dem Steckplatz sitzt. 3. Stellen Sie sicher, dass die Kontaktstelle der Karte komplett in den Steckplatz eingesteckt ist. 4. Befestigen Sie mit einer Schraube das Blech der Karte an der Rückblende des Gehäuses. 5. Bringen Sie nach dem Installieren aller Erweiterungskarten die Abdeckung(en) des Gehäuses wieder an. 6. Schalten Sie Ihren Computer ein. Öffnen Sie gegebenenfalls das BIOS-Setup, um notwendige BIOS- Einstellungsänderungen für Ihre Erweiterungskarte(n) vorzunehmen. 7. Installieren Sie den mit der Erweiterungskarte mitgelieferten Treiber unter Ihrem Betriebssystem. Beispiel: Installieren und Entfernen einer PCI Express Grafikkarte: •... -
Seite 13: Rückblendenanschlüsse
Rückblendenanschlüsse USB 2.0/1.1-Port Die USB-Anschluss unterstutz die USB 2.0/1.1-Spezifikation. Schließen Sie USB-Geräte wie z.B. eine USB-Tastatur/Maus, einen USB-Drucker, ein USB-Flash-Laufwerk usw. an diese Port an. PS/2-Tastaturanschluss/Mausanschluss Verbinden Sie mit diesem Anschluss eine PS/2-Tastatur oder -Maus. Parallelanschluss Verbinden Sie Geräte wie z.B. einen Drucker, einen Scanner usw. mit dem Parallelanschluss. Der Parallelanschluss wird auch Druckeranschluss genannt. Seriellanschluss Verbinden Sie Geräte wie z.B. eine Maus, ein Modem oder andere Peripheriegeräte mit dem Seriellanschluss. Koaxialer S/PDIF-Ausgangsanschluss Dieser Anschluss ermöglicht die Digitalaudioausgabe zu einem externen Audiosystem, das digitale, koaxiale Audioanschlüsse unterstützt. Stellen Sie bitte vor dem Verwenden dieser Funktion sicher, dass Ihr Audiosystem über einen koaxialen Digitalaudioeingangsanschluss verfügt. RJ-45 LAN-Port Der Gigabit Ethernet LAN-Port ermöglicht eine Internetverbindung mit einer Datenrate von bis zu 1 Gbps. Die folgenden Tabellen beschreiben die Zustände der LAN-Port-LEDs. Verbindungs-/ Aktivitäts- Verbindungs-/Geschwindigkeits-LED: Aktivitäts-LED: VGeschwindigkeits- Zustand Beschreibung Zustand Beschreibung Orange 1 Gbps Datenrate Blinkend Es werden Daten gesendet oder empfangen Grün... - Seite 14 Line In-Anschluss (Blau) Dies ist in der Standardeinstellung der Line In-Anschluss. Verbinden Sie ein Line-In-Gerät wie z.B. ein optisches Laufwerk, Walkman usw. mit diesem Anschluss. Line Out-Anschluss (Grün) Dies ist in der Standardeinstellung der Line Out-Anschluss. Verbinden Sie einen Kopfhörer oder 2-Kanal-Lautsprecher mit diesem Anschluss. Verbinden Sie Frontlautsprecher einer 4/5.1-Kanal- Audiokonfiguration mit diesem Anschluss. Mikrofoneingangsanschluss (Rosa) Dies ist in der Standardeinstellung der Mikrofoneingangsanschluss. Verbinden Sie Ihr Mikrofon mit diesem Anschluss. Zur Konfigurierung von 7.1-Channel-Audio müssen Sie eine Verbindung mit dem Anschluss des HD-Audiostandards über die Vorderseite vornehmen und die Mehrkanal-Audiofunktion mithilfe des Audiotreibers aktivieren. Hinweise zur Konfiguration eines 2/4/5.1/7.1-Audiokanals sind in Kapitel 5, "Konfigurieren einer 2/4/5.1/7.1-Kanal-Audioanlage", zu finden. Hardwareinstallation - 14 - 14 - -...
-
Seite 15: Interne Anschlüsse
Interne Anschlüsse ATX_12V F_PANEL CPU_FAN F_AUDIO SYS_FAN1/2 CD_IN PWR_FAN SPDIF_I SPDIF_O F_USB1/F_USB2 SATA2_0/1/2/3/4/5 CLR_CMOS GSATA2_0/1 PHASE LED Lesen Sie die folgenden Richtlinien, bevor Sie externe Geräte anschließen: • Stellen Sie zunächst sicher, dass Ihre Geräte mit den zu benutzenden Anschlüssen kompatibel sind. • Schalten Sie vor dem Installieren der Geräte stets die Geräte und Ihren Computer aus. Trennen Sie das Netzkabel von der Steckdose, um Schäden an den Geräten zu vermeiden. • Stellen Sie nach dem Installieren des Gerätes und vor dem Einschalten des Computers sicher, dass das Kabel des Geräts richtig mit dem Anschluss am Motherboard verbunden ist. - Seite 16 1/2) ATX_12V/ATX (2x2 12V-Stromanschluss und 2x12 -Hauptstromanschluss) Über den Stromanschluss kann das Netzteil sämtlichen Komponenten auf dem Motherboard genug Strom liefern. Stellen Sie bitte vor dem Verbinden dieses Stromanschlusses sicher, dass die Stromversorgung ausgeschaltet ist und alle Komponenten und Geräte richtig installiert sind. Der Stromanschluss hat ein narrensicheres Design. Verbinden Sie das Stromkabel vom Netzteil mit diesem Anschluss. Achten Sie dabei auf die richtige Ausrichtung. Der 12V- Stromanschluss liefert grundsätzlich der CPU den Strom. Der Computer kann nicht gestartet werden, wenn dieser 12V-Stromanschluss nicht verbunden wurde. Wir empfehlen Ihnen ein Netzteil, das für einen hohen Stromverbrauch (500W oder noch mehr) geeignet ist, zu verwenden, damit Erweiterungsanforderungen erfüllt werden. Wenn Sie ein Netzteil verwenden, das den notwendigen Strom nicht liefern kann, wird das System instabil oder lässt sich sogar nicht starten. ATX_12V: Funktion Pol-Nr. Erde Erde +12V ATX_12V +12V ATX: Pol-Nr. Funktion Pol-Nr. Funktion 3,3V 3,3V 3,3V -12V Erde...
- Seite 17 3/4/5) CPU_FAN/SYS_FAN1/SYS_FAN2/PWR_FAN (Lüftersockel) Das Motherboard hat eine 4-pol. CPU-Lüftersockel (CPU_FAN), eine 4-pol. (SYS_FAN2) und eine 3-pol. (SYS_FAN1) Systemlüftersockel und eine 3-pol. Netzlüftersockel (PWR_FAN). Die meisten Lüftersockel sind so ausgelegt, dass sie sich missbrauchsicher einfügen lassen. Achten Sie beim Anschluss eines Lüfterkabels darauf, dass es richtig ausgerichtet angeschlossen wird (der schwarze Anschlussdraht ist der Schutzleiter). The motherboard supports CPU fan speed control, which requires the use of a CPU fan with fan speed control design. Zur optimalen Wärmeabfuhr wird die Installation eines Systemlüfters im Gehäuse empfohlen. CPU_FAN: Funktion Pol-Nr. Erde +12V/Drehzahlsteuerung Sensor CPU_FAN Drehzahlsteuerung SYS_FAN2: Funktion Pol-Nr. Erde +12V/Drehzahlsteuerung Sensor SYS_FAN2 Reserviert SYS_FAN1/PWR_FAN: Funktion Pol-Nr. Erde +12V SYS_FAN1/PWR_FAN Sensor •...
- Seite 18 7) IDE (IDE Anschluss) Der IDE-Anschluss kann bis zu zwei IDE-Geräte wie z.B. Festplatten und optische Laufwerke aufnehmen. Suchen Sie die narrensichere Kerbe an dem Anschluss, bevor Sie das IDE-Kabel anschließen. Möchten Sie zwei IDE-Geräte anschließen, dann denken Sie bitte daran, dass die Jumper und die Verkabelung entsprechend den Rollen der IDE-Geräte (z.B. Master oder Slave) einzurichten sind. (Für die Informationen zur Master/Slave-Einstellung für die IDE-Geräte lesen Sie bitte die Anweisungen von den Geräteherstellern.) 8) SATA2_0/1/2/3/4/5 (SATA 3Gb/s-Anschlüsse, gesteuert vom H55-Chipsatz) Die SATA-Anschlüsse entsprechen dem SATA 3Gb/s-Standard und sind mit dem SATA 1,5Gb/s- Standard kompatibel. Jeder SATA-Anschluss nimmt ein einziges SATA-Gerät auf. SATA2_0 Funktion Pol-Nr. Erde SATA2_1 SATA2_2 Erde Erde SATA2_5 SATA2_4 SATA2_3 Bitte verbinden Sie das L-förmige Ende das SATA Kabel mit Ihrer SATA- Festplatte.
- Seite 19 9) GSATA2_0/1 (SATA-Anschlüsse mit 3Gb/s, gesteuert vom GIGABYTE SATA2) Die SATA-Anschlüsse sind konform mit dem SATA 3Gb/s-Standard und kompatibel mit dem SATA 1,5Gb/s-Standard. Jeder SATA-Anschluss nimmt ein einziges SATA-Gerät auf. Der GIGABYTE SATA2 Controller unterstützt RAID 0, RAID 1 und JBOD. Siehe Kapitel 5 “Konfigurieren von SATA-Festplatten“ für Anweisungen zum Konfigurieren eines RAID-Arrays. Funktion Pol-Nr. Erde Erde GSATA2_0 GSATA2_1 Erde Eine RAID 0- oder RAID 1-Konfiguration benötigt Bitte verbinden Sie das L-förmige mindestens zwei Festplatten. Ende das SATA Kabel mit Ihrer SATA- Festplatte. 10) BAT (BATTERIE) Die Batterie liefert Strom, um die Daten (wie z.B. BIOS-Konfigurationen, das Datum und die Uhrzeit)
- Seite 20 11) F_PANEL (Fronttafelsockel) Verbinden Sie den Stromschalter, Reset-Schalter, Lautsprecher, Gehäuseeinbruchschalter/-sensor und die Systemstatusanzeige am Gehäuse gemäß den nachstehenden Polzuweisungen mit dieser Stiftleiste. Achten Sie vor dem Anschließen der Kabel auf die positiven und negativen Pole. SPEAK- PWR- Strom-LED Lautsprecher PWR+ SPEAK+ Gehäuseeinbruch- Sockel RES+ Strom- Reset- RES- schalter schalter MSG- Meldung-/Strom-/ IDE-Festplattenaktivitäts- MSG+ Schlaf-LED • MSG/PWR (Meldung-/Strom-/Schlaf-LED, Gelb/Lila): Anschluss an die Betriebsstatusanzeige an der Vorderseite des Gehäuses. Systemzustand LED Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt, wenn das System im S1-Schlafmodus ist. Die LED zeigt kein Licht an, wenn das Blinkend System im S3/S4-Schlafmodus oder ausgeschaltet (S5) ist. S3/S4/S5 • (Stromschalter, Rot): Diese Stelle wird mit dem Stromschalter an der Fronttafel des Gehäuses verbunden. Sie können einstellen, wie das System über den Stromschalter ausgeschaltet wird (siehe Kapitel 2 “BIOS-Setup”, “Energieverwaltungseinstellung” für weitere Informationen).
- Seite 21 12) F_AUDIO (Fronttafel-Audiosockel) Der Fronttafel-Audiosockel unterstützt die Intel High Definition (HD)- und AC’97-Audiofunktionen. Sie können Ihr Fronttafel-Audiomodul mit diesem Sockel verbinden. Stellen Sie sicher, dass die Kabelzuweisungen des Moduls mit den Polzuweisungen des Sockels am Motherboard übereinstimmen. Eine falsche Verbindung zwischen dem Modul und der Stiftleiste am Motherboard kann dazu führen, dass das Audiogerät nicht funktionieren kann oder sogar beschädigt wird. Für HD-Fronttafel-Audio: Für AC’97-Fronttafel-Audio: Funktion Funktion Pol-Nr. Pol-Nr. MIC2_L Erde Erde MIC2_R Mikrofonleistung -ACZ_DET LINE2_R Line Out (R) Erde FAUDIO_JD Kein Pol Kein Pol LINE2_L Line Out (L) Erde • Der Front Panel Audio Header auf der Gerätevorderseite unterstützt standardmäßig HD Audio. Ist Ihr Gehäuse mit einem Fronttafel-AC'97-Audiomodul ausgestattet, beachten Sie bitte die Anweisungen zum Aktivieren der AC'97-Funktion über die Audiosoftware in Kapitel 5, “Konfigurieren einer 2/4/5.1/7.1-Kanal-Audioanlage“. • Audiosignale sind gleichzeitig auf beiden Audioanschlüssen an der Gerätevorder- und der – rückseite vorhanden. Wenn Sie die Audioausgabe von dem Anschluss an der hinteren Tafel ausschalten möchten (nur möglich, wenn ein HD-Fronttafel-Audiomodul verwendet wird), beziehen Sie sich bitte auf die Anweisungen in Kapitel 5 “Konfigurieren einer 2/4/5.1/7.1-Kanal-Audioanlage“.
- Seite 22 14) SPDIF_I (S/PDIF-Eingangssockel) Dieser Sockel unterstützt digitale S/PDIF-Eingaben und kann ein Audiogerät, das digitale Audioausgaben unterstützt, über ein optionales S/PDIF-Eingangskabel aufnehmen. Bitte wenden Sie sich an Ihren Händler, um ein optionales S/PDIF-Eingangskabel zu erwerben. Funktion Pol-Nr. Strom SPDIFI Erde 15) SPDIF_O (S/PDIF-Ausgangssockel) Dieser Sockel unterstützt digitale S/PDIF-Ausgaben und kann ein S/PDIF-Digitalaudiokabel (mit Erweiterungskarten mitgeliefert) aufnehmen, um digitale Audioausgaben von bestimmten Erweiterungskarten wie z.B. Grafikkarten oder Soundkarten auszuführen. Manche Grafikkarten erfordern z.B. die Verwendung eines S/PDIF-Digitalaudiokabels für Digitalaudioausgaben vom Motherboard zur Grafikkarte, wenn Sie ein HDMI-Anzeigegerät mit der Grafikkarte verbinden und zu jeder Zeit Digitalaudioausgaben von dem HDMI-Anzeigegerät erhalten möchten. Für Informationen zur Verbindung des S/PDIF-Digitalaudiokabels sehen Sie bitte im Handbuch Ihrer Erweiterungskarte nach. Funktion Pol-Nr. SPDIFO Erde Hardwareinstallation - 22 - 22 - -...
- Seite 23 16) F_USB1/F_USB2 (USB-Sockel) Diese Sockel unterstützen die USB 2.0/1.1-Spezifikation. Jeder USB-Sockel kann über ein optionales USB-Modul zwei USB-Anschlüsse anbieten. Bitte wenden Sie sich an Ihren Händler, um ein optionales USB-Modul zu erwerben. Funktion Pol-Nr. Strom (5V) Strom (5V) USB DX- USB DY- USB DX+ USB DY+ Erde Erde Kein Pol • Verbinden Sie kein IEEE 1394-Modulkabel (2x5-polig) mit der USB-Sockel. • Trennen Sie den Computer immer vom Netz, indem Sie das Netzkabel von der Steckdose trennen, bevor Sie das USB-Modul installieren. So vermeiden Sie einen Schaden am USB- Modul. 17) CLR_CMOS (Jumper zum Löschen der Daten im CMOS) Verwenden Sie diesen Jumper, um die Daten im CMOS (z.B. die Datumsinformationen und BIOS- Konfigurationen) zu löschen und die Daten im CMOS auf werkseitig Standardwerte zurückzusetzen.
- Seite 24 18) PHASE LED Die Anzahl der leuchtenden LEDs zeigt die CPU-Auslastung an. Je höher die CPU-Auslastung ist, desto mehr LEDs leuchten. Zur Aktivierung der Phasen-LED-Anzeigefunktion müssen Sie zuerst den Dynamic Energy Saver 2 aktivieren. Weitere Details sind in Kapitel 4, "Dynamic Energy Saver 2", angegeben. ™ ™ Hardwareinstallation - 24 - 24 - -...
