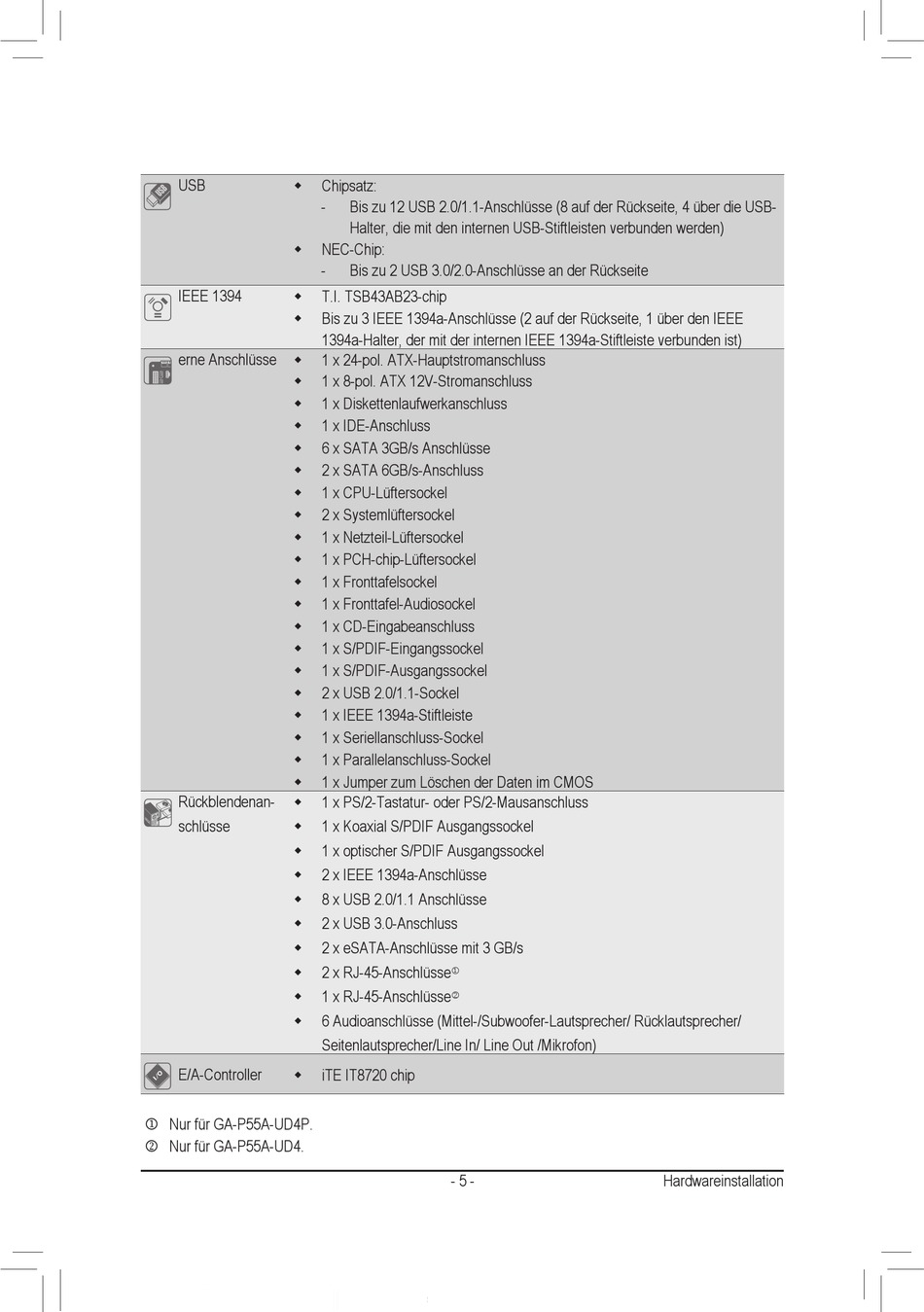

USB
 Chipsatz:
 N EC-Chip:
IEEE 1394
 T.I. TSB43AB23-chip
erne Anschlüsse  1 x 24-pol. ATX-Hauptstromanschluss
 1 x 8-pol. ATX 12V-Stromanschluss
 1 x Diskettenlaufwerkanschluss
 1 x IDE-Anschluss
 6 x SATA 3GB/s Anschlüsse
 2 x SATA 6GB/s-Anschluss
 1 x CPU-Lüftersockel
 2 x Systemlüftersockel
 1 x Netzteil-Lüftersockel
 1 x PCH-chip-Lüftersockel
 1 x Fronttafelsockel
 1 x Fronttafel-Audiosockel
 1 x CD-Eingabeanschluss
 1 x S/PDIF-Eingangssockel
 1 x S/PDIF-Ausgangssockel
 2 x USB 2.0/1.1-Sockel
 1 x IEEE 1394a-Stiftleiste
 1 x Seriellanschluss-Sockel
 1 x Parallelanschluss-Sockel
Rückblendenan-
 1 x PS/2-Tastatur- oder PS/2-Mausanschluss
schlüsse
 1 x Koaxial S/PDIF Ausgangssockel
 1 x optischer S/PDIF Ausgangssockel
 2 x IEEE 1394a-Anschlüsse
 8 x USB 2.0/1.1 Anschlüsse
 2 x USB 3.0-Anschluss
 2 x RJ-45-Anschlüsse
 1 x RJ-45-Anschlüsse
E/A-Controller
j Nur für GA-P55A-UD4P.
k Nur für GA-P55A-UD4.
-
Bis zu 12 USB 2.0/1.1-Anschlüsse (8 auf der Rückseite, 4 über die USB-
Halter, die mit den internen USB-Stiftleisten verbunden werden)
-
Bis zu 2 USB 3.0/2.0-Anschlüsse an der Rückseite
Bis zu 3 IEEE 1394a-Anschlüsse (2 auf der Rückseite, 1 über den IEEE
1394a-Halter, der mit der internen IEEE 1394a-Stiftleiste verbunden ist)
1 x Jumper zum Löschen der Daten im CMOS
2 x eSATA-Anschlüsse mit 3 GB/s
j
k
6 Audioanschlüsse (Mittel-/Subwoofer-Lautsprecher/ Rücklautsprecher/
Seitenlautsprecher/Line In/ Line Out /Mikrofon)
iTE IT8720 chip
- 5 -
