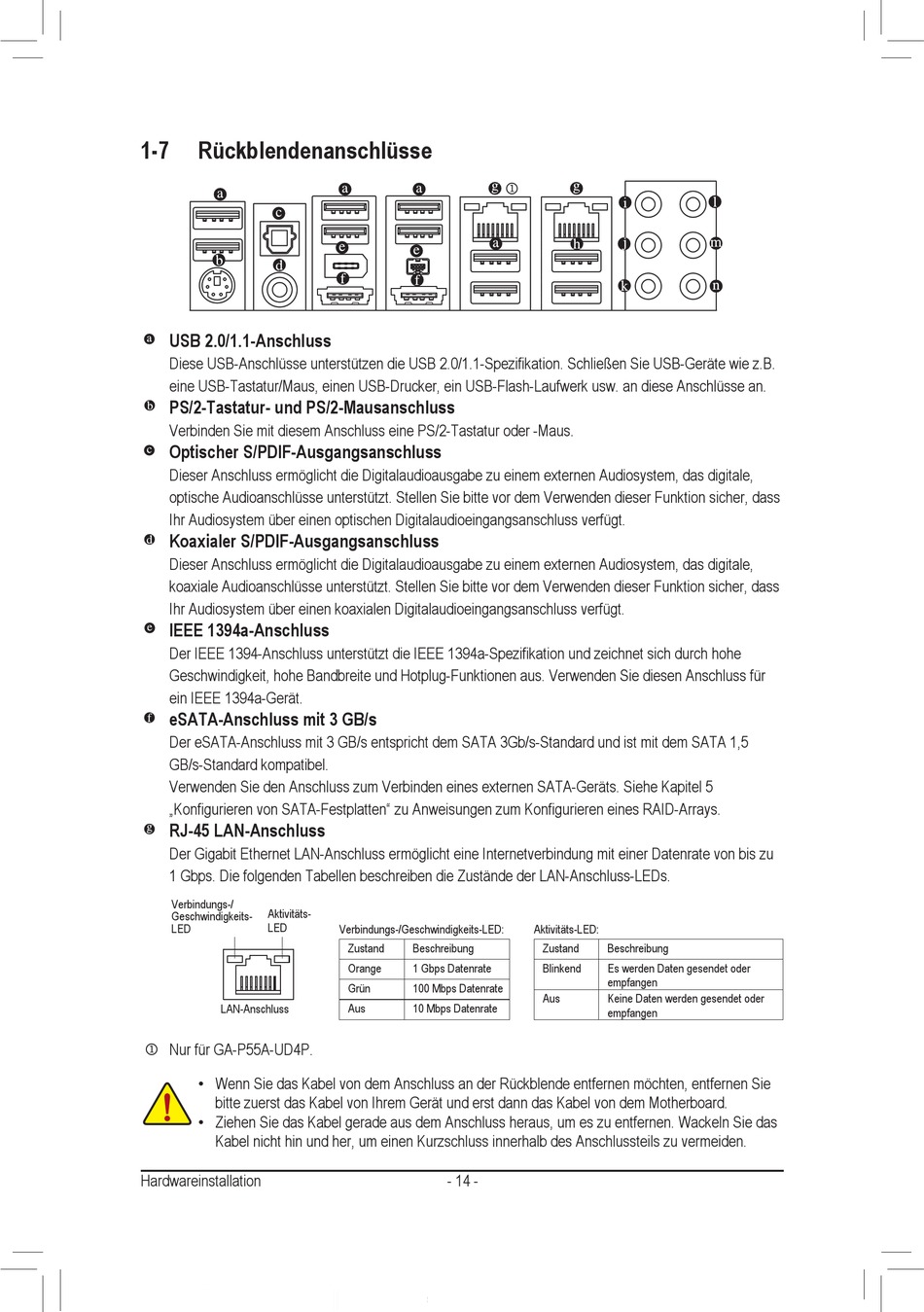

1-7
Rückblendenanschlüsse
USB 2.0/1.1-Anschluss
Diese USB-Anschlüsse unterstützen die USB 2.0/1.1-Spezifikation. Schließen Sie USB-Geräte wie z.B.
eine USB-Tastatur/Maus, einen USB-Drucker, ein USB-Flash-Laufwerk usw. an diese Anschlüsse an.
PS/2-Tastatur- und PS/2-Mausanschluss
Verbinden Sie mit diesem Anschluss eine PS/2-Tastatur oder -Maus.
Optischer S/PDIF-Ausgangsanschluss
Dieser Anschluss ermöglicht die Digitalaudioausgabe zu einem externen Audiosystem, das digitale,
optische Audioanschlüsse unterstützt. Stellen Sie bitte vor dem Verwenden dieser Funktion sicher, dass
Ihr Audiosystem über einen optischen Digitalaudioeingangsanschluss verfügt.
Koaxialer S/PDIF-Ausgangsanschluss
Dieser Anschluss ermöglicht die Digitalaudioausgabe zu einem externen Audiosystem, das digitale,
koaxiale Audioanschlüsse unterstützt. Stellen Sie bitte vor dem Verwenden dieser Funktion sicher, dass
Ihr Audiosystem über einen koaxialen Digitalaudioeingangsanschluss verfügt.
IEEE 1394a-Anschluss
Der IEEE 1394-Anschluss unterstützt die IEEE 1394a-Spezifikation und zeichnet sich durch hohe
Geschwindigkeit, hohe Bandbreite und Hotplug-Funktionen aus. Verwenden Sie diesen Anschluss für
ein IEEE 1394a-Gerät.
eSATA-Anschluss mit 3 GB/s
D er eSATA-Anschluss mit 3 GB/s entspricht dem SATA 3Gb/s-Standard und ist mit dem SATA 1,5
GB/s-Standard kompatibel.
Verwenden Sie den Anschluss zum Verbinden eines externen SATA-Geräts. Siehe Kapitel 5
„Konfigurieren von SATA-Festplatten" zu Anweisungen zum Konfigurieren eines RAID-Arrays.
RJ-45 LAN-Anschluss
Der Gigabit Ethernet LAN-Anschluss ermöglicht eine Internetverbindung mit einer Datenrate von bis zu
1 Gbps. Die folgenden Tabellen beschreiben die Zustände der LAN-Anschluss-LEDs.
Verbindungs-/
Aktivitäts-
Geschwindigkeits-
LED
LED
LAN-Anschluss
j Nur für GA-P55A-UD4P.
• Wenn Sie das Kabel von dem Anschluss an der Rückblende entfernen möchten, entfernen Sie
bitte zuerst das Kabel von Ihrem Gerät und erst dann das Kabel von dem Motherboard.
• Ziehen Sie das Kabel gerade aus dem Anschluss heraus, um es zu entfernen. Wackeln Sie das
Kabel nicht hin und her, um einen Kurzschluss innerhalb des Anschlussteils zu vermeiden.
Hardwareinstallation
j
Verbindungs-/Geschwindigkeits-LED:
Zustand
Beschreibung
Orange
1 Gbps Datenrate
Grün
100 Mbps Datenrate
Aus
10 Mbps Datenrate
- 14 -
Aktivitäts-LED:
Zustand
Beschreibung
Blinkend
Es werden Daten gesendet oder
empfangen
Aus
Keine Daten werden gesendet oder
empfangen
