DEUTSCH
• Kehren Sie mit der Taste [ESC.] zum Menü zurück.
[Test LED]
Einfache Überprüfung, ob alle Leds funktionieren: Ideal für Verleihfirmen!
• Sobald diese Funktion im Display angezeigt wird, drücken Sie die Taste [ENTER]: Das Display zeigt
[ALL ON] an.
Alle LEDs werden mit sehr niedriger Leistung eingeschaltet, sodass Sie ganz einfach überprüfen können,
ob alle LEDs funktionieren, ohne dass es zu Schäden an Ihren Augen kommt.
• Wählen Sie mit den Tasten ▲/▼ die einzelnen Segment nacheinander aus: [PIXEL1] bis [PIXEL3]
• Bestätigen und kehren Sie mit der Taste [ESC.] zum Menü zurück.
ELEKTRISCHE INSTALLATION
Wichtiger Hinweis: Die elektrische Installation darf nur von qualifiziertem Personal, unter
Beachtung der Vorschriften zur elektrischen und mechanischen Sicherheit in Ihrem Land
durchgeführt werden.

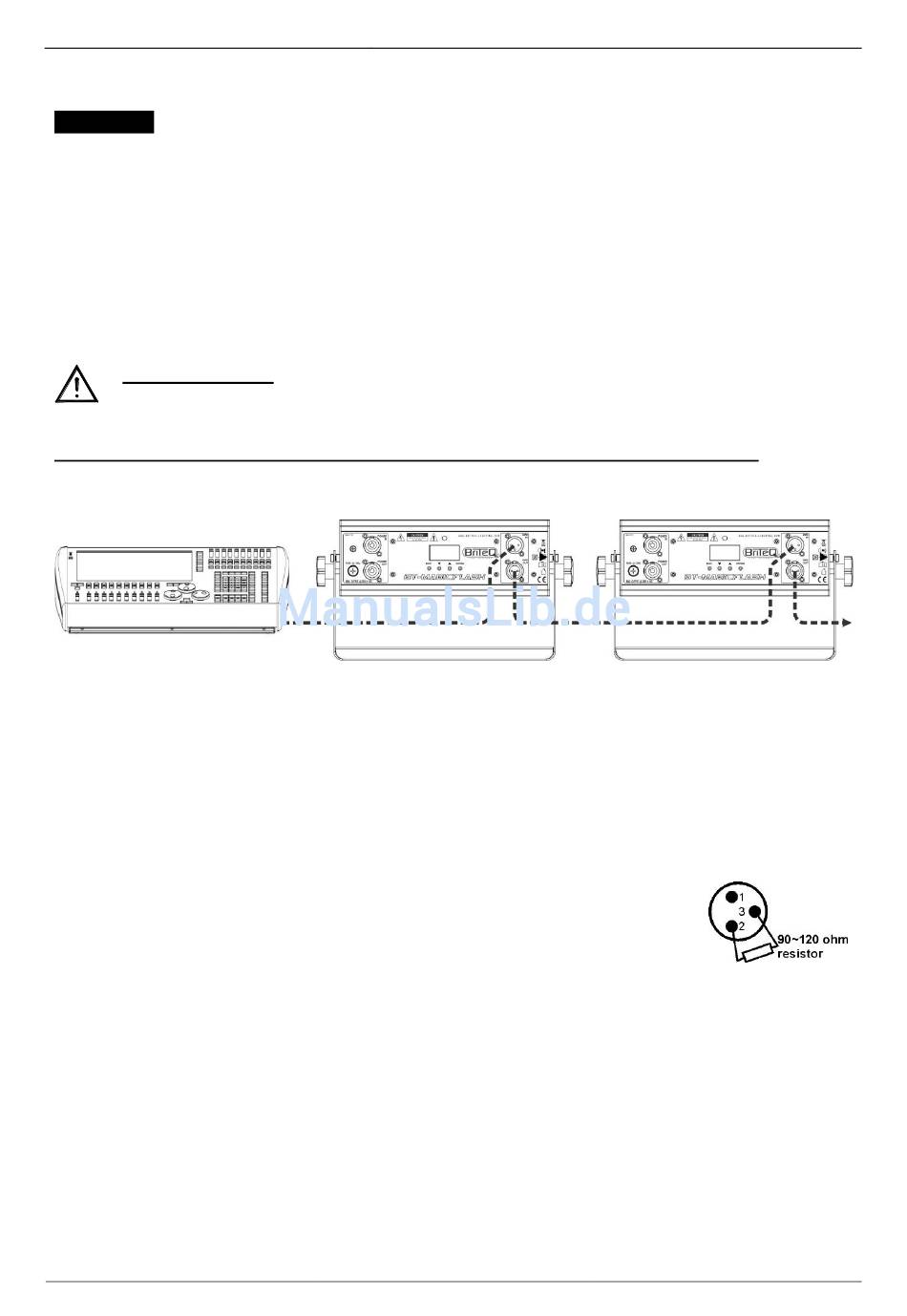

ELEKTRISCHE INSTALLATION VON ZWEI ODER MEHREREN GERÄTEN IM DMX-MODUS:
Verwenden Sie diese
möchten.Schließen Sie die Projektoren an, wie in der Zeichnung unten gezeigt wird.
• Setzen die Projektoren in den gewünschten DMX-Modus ein: sehen Sie die verschiedenen DMX-Grafiken
und wählen Sie ein Diagramm, das zu Ihnen am besten passt.
• Geben Sie allen Projektoren eine Start-Adresse: jeder Projektor zeigt seine Start- + Endadresse, stellen
Sie sicher, dass sich die Adressen nicht überschneiden!
Einige allgemeine Informationen über DMX:
• Das DMX-Protokoll ist die am meisten benutzte Hochgeschwindigkeits-Signalübertragung, um intelligente
Lichtanlagen zu steuern. Sie müssen Ihren DMX-Controller und alle angeschlossenen Geräte mit einem
hochwertigen symmetrischen DMX-Kabel hintereinander schalten („Verkettung"). Sowohl die 3- als auch
die 5-poligen XLR-Stecker werden verwendet, jedoch ist der 3-poliger XLR-Stecker beliebter.
• Stiftanordnung 3-poliger XLR-Stecker: Pin1 = MASSE ~ Pin2 = Negatives Signal (-)
~ Pin3 = Positives Signal (+)
• Stiftanordnung 5-poliger XLR-Stecker: Pin1 = MASSE ~ Pin2 = Negatives Signal (-)
~ Pin3 = Positives Signal (+) - Pins 4 u. 5 werden nicht verwendet.
Um ein merkwürdiges Verhalten der Lichteffekte durch Störungen zu verhindern,
müssen Sie die Kette mit einem 90 Ω bis 120 Ω Abschlusswiderstand am Ende abschließen. Verwenden Sie
niemals Y-Splitter-Kabel, das funktioniert einfach nicht!
• Achten Sie darauf, dass alle Geräte an die Netzversorgung angeschlossen sind.
• Jeder Lichteffekt in der Kette benötigt eine korrekte Startadresse, damit er weiß, welche Befehle er vom
DMX-Controller dekodieren muss.
BRITEQ
®
Funktion,
wenn Sie die Projektor von jedem
BEDIENUNGSANLEITUNG
8/12
DMX-Controller
BT-MAGICFLASH RGB
steuern
