Seite 3: Vor Gebrauch

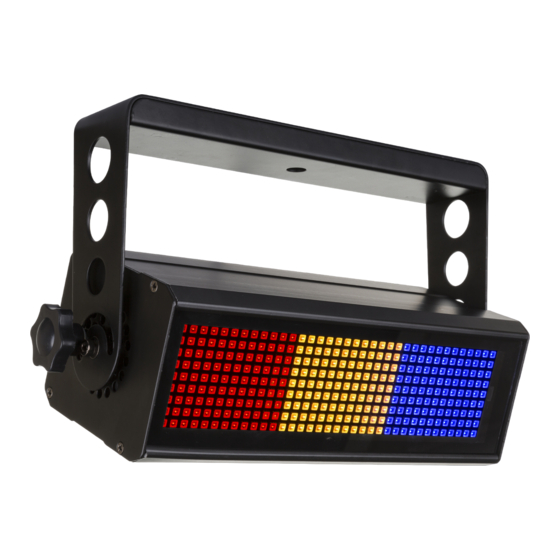

DEUTSCH BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG ® Vielen Dank für den Kauf dieses Briteq -Produkts. Bitte lesen Sie diese Bedienungshinweise vor der Inbetriebnahme sorgfältig durch, um alle Möglichkeiten des Geräts voll nutzen zu können, sowie zu Ihrer eigenen Sicherheit. EIGENSCHAFTEN • Leistungsstarkes RGB LED-Stroboskop mit 3 getrennt steuerbaren Segmenten! •... -
Seite 4: Sicherheitshinweise
• Bei Fehlfunktion das Gerät nicht benutzen und sich sofort mit dem Händler in Verbindung setzen. • Bei sichtbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden. • Bei Transport bitte die Originalverpackung verwenden, um Schäden am Gerät zu vermeiden. BRITEQ 2/12 BT-MAGICFLASH RGB ®... - Seite 5 „Überkopfmontage“). 9. HALTERUNG: Multifunktionale und sehr stabile Konstruktion sowohl für Boden- als auch Traversenmontage. Vorbereitet zur Installation von Omega-Klammern, die optional bei Briteq erhältlich sind. Der Beamer kann in jede beliebige Richtung gerichtet werden. 10. KÜHLVENTLATOR: Während seines Betriebs erzeugt der Projektor Wärme, die abgeführt werden muss.
-
Seite 6: Überkopf-Montage
• Die Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr. • Der Betreiber muss sicherstellen, dass die sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind. Installationen sollten jährlich durch qualifiziertes Fachpersonal überprüft werden, um jederzeit einen sicheren Betrieb zu gewährleisten. BRITEQ 4/12 BT-MAGICFLASH RGB ®... - Seite 7 Dies macht es einfacher, die Adresse des nächsten Geräts in der Kette einzustellen. • Sobald die richtige Adresse im Display angezeigt wird, bestätigen Sie mit der Taste [ENTER]. • Kehren Sie mit einem Tastendruck auf [ESC.] zur Standardanzeige zurück. BRITEQ 5/12 BT-MAGICFLASH RGB ®...
- Seite 8 • [AC-sync]: Die Blitzsynchronisation erfolgt am AC-Eingang. • [Internal]: Die Blitzsynchronisation erfolgt auf der internen Uhr. (Standard) • Bestätigen und kehren Sie mit der Taste [ESC.] zum Menü zurück. Hinweis: Alle Geräte sollten die gleiche Einstellung haben! BRITEQ 6/12 BT-MAGICFLASH RGB ®...
- Seite 9 Zeigt die aktuelle Temperatur der LEDs an. • Drücken Sie die Tasten ▲/▼, bis die Funktion im Display angezeigt wird. • Drücken Sie zur Auswahl die Taste [ENTER]. Das Display zeigt die aktuelle Temperatur an. BRITEQ 7/12 BT-MAGICFLASH RGB ®...
-
Seite 10: Elektrische Installation
Y-Splitter-Kabel, das funktioniert einfach nicht! • Achten Sie darauf, dass alle Geräte an die Netzversorgung angeschlossen sind. • Jeder Lichteffekt in der Kette benötigt eine korrekte Startadresse, damit er weiß, welche Befehle er vom DMX-Controller dekodieren muss. BRITEQ 8/12 BT-MAGICFLASH RGB ®... - Seite 11 042-083 RGB PIXEL-EFFEKT 2 (langsam ↔ schnell) 084-125 RGB PIXEL-EFFEKT 3 (langsam ↔ schnell) 126-167 RGB PIXEL-EFFEKT 4 (langsam ↔ schnell) 168-209 RGB PIXEL-EFFEKT 5 (langsam ↔ schnell) 210-255 RGB PIXEL-EFFEKT 6 (langsam ↔ schnell) BRITEQ 9/12 BT-MAGICFLASH RGB ®...
- Seite 12 RGB PIXEL-EFFEKT 3 (langsam ↔ schnell) 126-167 RGB PIXEL-EFFEKT 4 (langsam ↔ schnell) 168-209 RGB PIXEL-EFFEKT 5 (langsam ↔ schnell) 210-255 RGB PIXEL-EFFEKT 6 (langsam ↔ schnell) 1-KANALIGER PIXEL-MODUS (WEISS) Kanal Wert Funktion 000-255 Dimmer (0 % bis 100 %) BRITEQ 10/12 BT-MAGICFLASH RGB ®...
- Seite 13 Umgebungen führen zu einer stärkeren Verschmutzung auf der Geräteoptik. • Mit einem weichen Tuch und gewöhnlichem Glasreiniger säubern. • Alle Teile stets gut abtrocknen. Achtung: Wir empfehlen dringend, die Reinigung des Geräteinneren nur von qualifiziertem Personal durchführen zu lassen! BRITEQ 11/12 BT-MAGICFLASH RGB ®...
-
Seite 14: Technische Daten
0 °C bis 40 °C Abmessungen: 336 x 126 (103) x 200 (212) mm Gewicht: 4,0 kg Diese Angaben können sich ohne vorherige Ankündigung geändert werden Sie können sich die neueste Version dieses Benutzerhandbuches von unserer Website herunterladen: www.briteq-lighting.com BRITEQ 12/12 BT-MAGICFLASH RGB ®...
