12. Demontieren Sie die vorhandene Riemenscheibe in dem Sie die Verschraubung
lösen und die Profiwelle nach hinten ausschlagen.

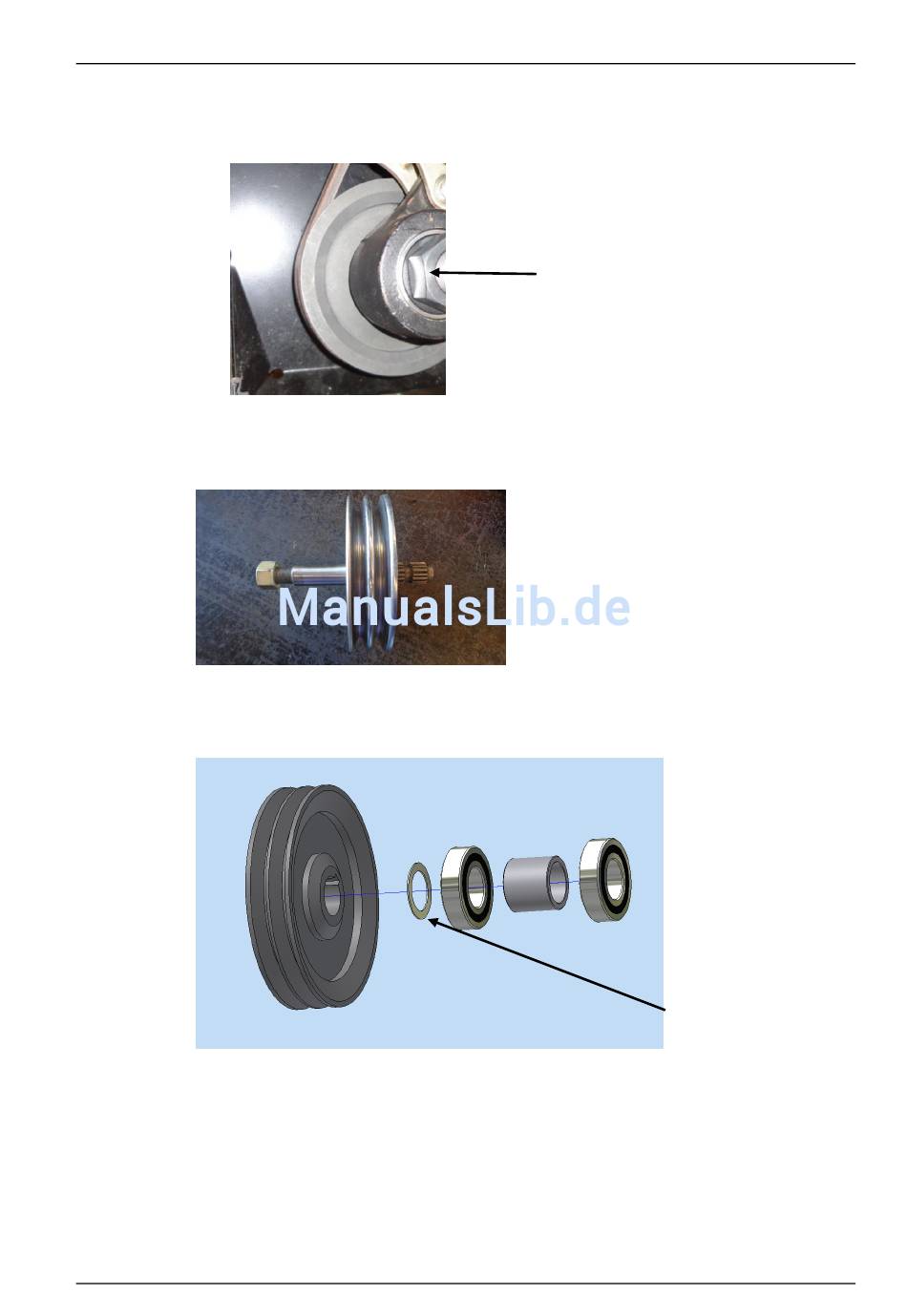

Bild 11: Halter Riemenscheibe mit Rillenkugellager
13. Pressen Sie die beiden Rillenkugellager aus dem der Halterung aus.
Bild 12: Original Riemenscheibe mit Welle
14. Bauen Sie die mitgelieferten Lager mit größerem Innendurchmesser, sowie die neue
Buchse ein.
Bild 13: Riemenscheibe mit Distanzscheibe und Lager
15. Die Riemenscheibe ist mit der Passfeder auf der Welle zu befestigen
16. Die Distanzscheibe ist zwischen Lager und neuer Riemenscheibe zu montieren.
Technische Daten und Zubehör
Halterung mit Rillenkugellager
Distanzscheibe
Seite 11
