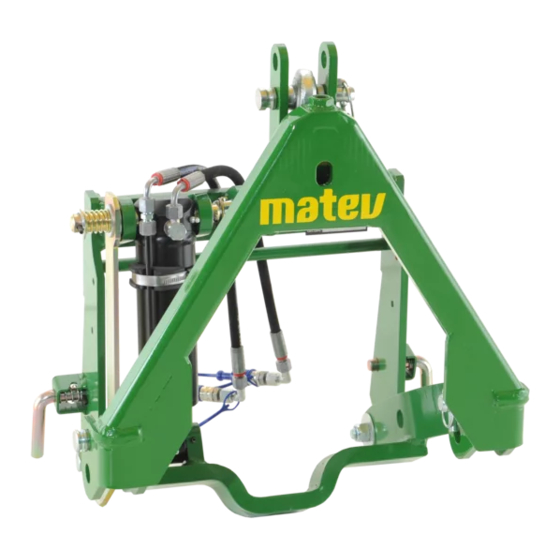

- Seite 1 GmbH Nürnberger Str. 50 90579 Langenzenn T +49 (0) 9101 9087 -0 F +49 (0) 9101 9087 -20 info@matev.eu www.matev.eu Originalbetriebsanleitung Frontkraftheber und Frontzapfwelle FPS- JD X 950 R für John Deere X 950 R Stand 08/2013...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Über diese Betriebsanleitung ..............3 Sicherheit ....................4 2.1 Bestimmungsgemäße Verwendung ............. 4 2.2 Qualifikation des Personals ................. 4 2.3 Allgemeine Sicherheitshinweise ..............4 2.4 Spezielle Sicherheitshinweise ..............5 Montage ...................... 6 3.1 Frontkraftheber montieren ................6 3.2 Hydraulikverlängerungssatz montieren ............8 3.3 Frontzapfwelle montieren ................ -
Seite 3: Über Diese Betriebsanleitung
Über diese Betriebsanleitung Über diese Betriebsanleitung Sehr geehrte Kundin! Sehr geehrter Kunde! Wir bedanken uns bei Ihnen für den Kauf dieses Gerätes und das uns entgegengebrach- te Vertrauen. Vor dem ersten Einsatz dieses Gerätes lesen Sie diese Betriebsanleitung vollständig und gewissenhaft durch. -
Seite 4: Technische Daten
Technische Daten Sicherheit In diesem Kapitel sind Vorschriften und Hinweise zusammengefasst, die Sie beachten müssen. Personen, die die Anbaugeräte montieren, bedienen und instandhalten, müssen diese Betriebsanleitung gelesen und verstanden haben. Bestimmungsgemäße Verwendung Die Anbaugeräte dürfen nur an Traktor, wie auf dem Deckblatt angegeben, montiert wer- den. -
Seite 5: Spezielle Sicherheitshinweise
Technische Daten und Zubehör Hinweis! Wichtige, hilfreiche Tipps oder Informationen für den Bediener. Lesen Sie diesen Hinweis. Er erleichtert Ihre Arbeit. Achtung! Verletzungen können eintreten. Tragen Sie Arbeitsschutzkleidung. Spezielle Sicherheitshinweise In diesem Abschnitt werden Sicherheitshinweise aufgeführt, die als Aufkleber an den An- baugeräten angebracht sind. -
Seite 6: Montage
Technische Daten Achtung! Während des Betriebs Schutzeinrichtungen nicht öffnen oder entfernen. Montage Schalten Sie den Traktor aus und ziehen Sie den Zündschlüssel ab, bevor Sie die Anbaugeräte montieren oder demontieren. Tragen Sie die Fahrgestellnummer des Frontkrafthebers im Abschnitt 5.3 dieser Betriebsanleitung ein. -
Seite 7: Bild 2: Arretierungsbolzen In Stellung - Entriegelt
Technische Daten und Zubehör Arretierungsbolzen Bild 2: Arretierungsbolzen in Stellung – entriegelt- Hängen Sie den Frontkraftheber in die Aufnahmeschlitze am Traktorrahmen ein Verriegeln Sie die Arretierungsbolzen. Arretierungsbolzen Bild 3: Arretierungsbolzen in Stellung –verriegelt- Vergewissern Sie sich das die Arretierungsbolzen wirklich eingerastet sind. Der Frontkraftheber ist angebaut. -
Seite 8: Hydraulikverlängerungssatz Montieren
Technische Daten Bild 4: Frontkraftheber angebaut. Hydraulikverlängerungssatz montieren Montieren Sie den Kupplungshalter mit den beiden mitgelieferten Schrauben links am Traktorrahmen. Kupplungshalter Bild 5: Montage des Kupplungshalters Seite 8... -
Seite 9: Bild 6: Verlegung Der Hydraulikschläuche Linke Seite
Technische Daten und Zubehör Führen Sie die Hydraulikschläuche unter dem Traktorrahmen hindurch zum Steu- ergerät. Bild 6: Verlegung der Hydraulikschläuche linke Seite. Hydraulikschläuche Bild 7: Verlegung der Hydraulikschläuche rechte Seite. Schließen Sie die Schläuche wie dargestellt an das Steuergerät an. Bild 8: Anschluss an das Steuergerät. -
Seite 10: Frontzapfwelle Montieren
Technische Daten Mähwerk Steuergerät links unten Steuergerät links oben Mähwerk Bild 9: Anschlüsse Steuergerät 10. Schließen Sie die beiden Schläuche mit den Schnellkupplungen an die Heckhydraulik an. Bild 10: Anschlüsse Heckhydraulik Frontzapfwelle montieren 11. Hängen Sie den Riemen von der Riemenscheibe aus. Seite 10... -
Seite 11: Bild 11: Halter Riemenscheibe Mit Rillenkugellager
Technische Daten und Zubehör 12. Demontieren Sie die vorhandene Riemenscheibe in dem Sie die Verschraubung lösen und die Profiwelle nach hinten ausschlagen. Halterung mit Rillenkugellager Bild 11: Halter Riemenscheibe mit Rillenkugellager 13. Pressen Sie die beiden Rillenkugellager aus dem der Halterung aus. Bild 12: Original Riemenscheibe mit Welle 14. -
Seite 12: Bild 14: Eingebaute Frontzapfwelle
Technische Daten Bild 14: Eingebaute Frontzapfwelle 17. Stecken Sie die neue Profilwelle von hinten durch die Lagerung und sichern Sie die- se mit der Mutter M30. Mutter M30 mit Loctite 243 sichern. Anzugsdrehmoment: ca. 200Nm Loch für Frontzapfwelle Bild 15: Blech ausgeschnitten 18. -
Seite 13: Bild 17: Abdeckung Auswurfschacht
Technische Daten und Zubehör Hinweis! Das Betreiben der Frontzapfwelle ohne Fangkorb ist nur mit der Abdeckung des Auswurfschachtes und dem Überbrückungsstecker möglich! Stecker Abdeckung Bild 17: Abdeckung Auswurfschacht 20. Bohren Sie beidseitig ein Loch Ø 6,5mm für die seitliche Befestigung des Abdeck- bleches. -
Seite 14: Bedienung
Technische Daten Bedienung Beachten Sie vor Inbetriebnahme des Gerätes die Hinweise auf Sicherheit und Handhabung für die Bedienung des gesamten Gerätes und der Verbin- dung zum Traktor. Anbauvarianten für das Kuppeldreieck Bild 19: Kuppeldreieck Sie können am Kuppeldreieck vier verschiedene Einstellungen vornehmen (siehe dazu Bild 19). -
Seite 15: Absenksicherung Für Frontaushebung
Technische Daten und Zubehör Fahren Sie langsam an das Anbaugerät heran, bis das Kuppeldreieck des Traktors unter dem Kuppeldreieck des Anbaugerätes ist. Heben Sie den Frontkraftheber langsam hydraulisch an, bis das Anbaugerät etwas angehoben wird. Sichern Sie das Anbaugerät mit der entsprechenden Dreiecksverriegelung. Die Dreiecksverriegelung hängt von der Art des Anbaugerätes ab. -
Seite 16: Instandhaltung
Sie Sitz, Zustand und Dichtheit der Hydraulikleitungen Reparatur Bei Störungen, Problemen oder anderen Hinweisen wenden Sie sich bitte an Ihren Verkaufsberater oder direkt an die: matev GmbH Nürnberger Str. 50 90579 Langenzenn Tel. (Zentrale): 09 101/90 87-0 Seite 16... -
Seite 17: Entsorgung
Die Gewährleistungsbestimmungen entnehmen Sie bitte unseren allgemeinen Lieferbe- dingungen. matev GmbH Nürnberger Str. 50 90579 Langenzenn Technische Daten und Zubehör Technische Daten Frontkraftheber FPS- JD X 950 R Daten Hydraulikzylinder ein doppelt wirkender seitlich angeordneter Zylinder Hubkraft Beachten Sie die zulässigen Achslasten des Fahr- zeugs! 95 mm –... -
Seite 18: Abbildungsverzeichnis
Abbildungsverzeichnis Abbildungsverzeichnis Bild 1: Positionieren des Frontkrafthebers.....................6 Bild 2: Arretierungsbolzen in Stellung – entriegelt- ..................7 Bild 3: Arretierungsbolzen in Stellung –verriegelt- ..................7 Bild 4: Frontkraftheber angebaut........................8 Bild 5: Montage des Kupplungshalters ......................8 Bild 6: Verlegung der Hydraulikschläuche linke Seite...................9 Bild 7: Verlegung der Hydraulikschläuche rechte Seite. -
Seite 19: Eg - Konformitätserklärung
90579 Langenzenn erklärt, dass die Maschine Frontkraftheber 131 7743 und Frontzapfwelle 131 7785 FPS- JD X 950 R für den John Deere X 950 R mit den Bestimmungen der Maschinenrichtlinie 2006/42/EG und mit den sie umsetzen- den nationalen Rechtsvorschriften übereinstimmt.
