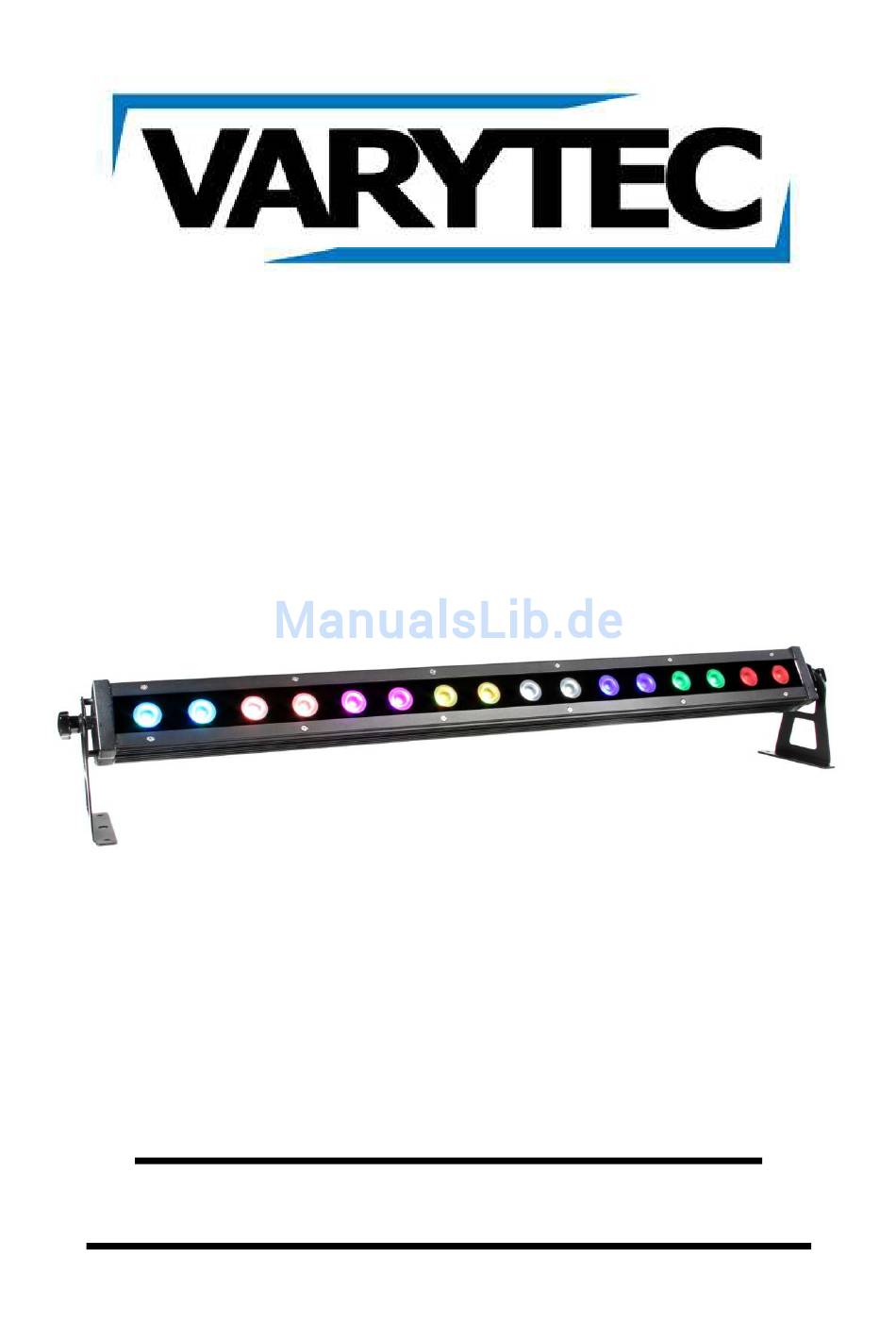

- Seite 1 Bedienungsanleitung LED Street Bar MK II 16x8W RGBW 4in1 IP65...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise.......................... 3 1.1. Hinweise für den sicheren und einwandfreien Gebrauch ............3 Bestimmungsgemäße Verwendung des Geräts ................4 2.1. Überkopfbefestigung ....................... 5 Einleitung ............................7 3.1. Produktübersicht ........................7 3.2. Abmessungen .......................... 7 Verbindungen ........................... 8 4.1. Elektrische Verbindungen ......................8 4.2. -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise Sicherheitshinweise • Dieses Gerät ist nur für die Verwendung Dieses Gerät ist nur für die Verwendung sowohl in geschlossenen Räumen als sowohl in geschlossenen Räumen als auch im Freien zugelassen. im Freien zugelassen. • Es erlischt der Garantieanspruch, bei eigenmächtigen Veränderungen des Es erlischt der Garantieanspruch, bei eigenmächtigen Veränderungen des Es erlischt der Garantieanspruch, bei eigenmächtigen Veränderungen des Gerätes. -
Seite 4: Bestimmungsgemäße Verwendung Des Geräts
2. Bestimmungsgemäße Verwendung des Geräts Bei diesem Gerät handelt es sich um ein Gerät, das für einen professionellen Einsatz auf Bühnen, in Diskotheken, Theatern usw. entwickelt wurde. Das Gerät ist lediglich für einen Anschluss bis maximal 230V, 50/60 Hz Wechselspannung zugelassen und für einen Betrieb in Innenräumen und im Freien gedacht. -
Seite 5: Überkopfbefestigung
2.1. Überkopfbefestigung Überkopfbefestigung Lebensgefahr! Lebensgefahr! Bei der Installation sind die Bei der Installation sind die Bestimmungen der BGV C1 (vormals VBG 70) Bestimmungen der BGV C1 (vormals VBG 70) und EN 60598 und EN 60598-2-17 zu beachten! Die Installation ist ausschließlich durch 17 zu beachten! Die Installation ist ausschließlich durch autorisiertes Fachpersonal vorzunehmen. - Seite 6 Stellen Sie vor der Montage des Geräts sicher, dass die Montagefläche in der Lage ist, mindestens die zehnfache Punktbelastung des Eigengewichts des Geräts zu tragen. Montieren Sie das Gerät mit dem Montagebügel über ein dazu geeignetes Anschlagmittel an einem Traversensystem. Achten Sie bei der Überkopfmontage darauf, dass das Gerät immer durch ein Sicherungsfangseil gesichert ist, welches das zwölffache Gewicht des Gerätes tragen kann.
-
Seite 7: Einleitung
3. Einleitung Vielen Dank für den Kauf der LED Street Bar MK II 16x8W RGBW 4in1 IP65. Es handelt es sich um ein leistungsstarkes Gerät. Für eine erfolgreiche Installation und Betrieb lesen Sie diese Bedienungsanleitung bitte sorgfältig durch. 3.1. Produktübersicht 3.2. -
Seite 8: Verbindungen
4. Verbindungen 4.1. Elektrische Verbindungen Verbinden Sie das Gerät mit dem Stromnetz indem Sie das mitgelieferte Stromkabel benutzen! Die Schutzerde muss immer angeschlossen sein! Kabel (EU) Kabel (US) International Braun Schwarz Phase Blau Weiß Neutral Grün/Gelb Grün Erde 4.2. DMX Verbindungen Um eine DMX512 Verbindung zu erstellen gehen Sie wie im Bild beschrieben vor. -
Seite 9: Bedienung
5. Bedienung Drücken Sie MENU, um in das Menü zu gelangen. Mit UP/DOWN können Sie das gewünschte Untermenü auswählen. Bestätigen Sie ihre Auswahl mit ENTER. Mit UP/DOWN können Sie die gewünschten Einstellungen vornehmen. Bestätigen Sie ihre Auswahl mit ENTER. Durch Drücken von MENU gelangen Sie zurück zum Hauptmenü. -
Seite 10: Dmx Tabelle
6. DMX Tabelle 6.1. DMX Modus 1 (1 Kanal) Kanal Wert von Wert bis Funktion Keine Funktion Farbe 1 Farbe 2 Farbe 3 Farbe 4 Farbe 5 Farbe 6 Farbe 7 Farbe 8 Farbe 9 Farbe 10 Farbe 11 Farbe 12 Farbe 13 Farbe 14 Farbe 15... -
Seite 11: Dmx Modus 2 (4 Kanäle)
Farbe 41 Farbe 42 Farbe 43 Farbe 44 Farbe 45 Farbe 46 Farbe 47 Farbe 48 Farbe 49 Farbe 50 Farbe 51 6.2. DMX Modus 2 (4 Kanäle) Kanal Wert von Wert bis Funktion Dimmer rot 0 – 100% Dimmer grün 0 – 100% Dimmer blau 0 –... -
Seite 12: Dmx Modus 4 (11 Kanäle)
Automatikprogramm 24 Automatikprogramm 25 Automatikprogramm 26 Automatikprogramm 27 Automatikprogramm 28 Automatikprogramm 29 Automatikprogramm 30 Automatikprogramm 31 Strobo langsam – schnell Dimmer 0 – 100% Dimmer rot 0 – 100% Dimmer grün 0 – 100% Dimmer blau 0 – 100% Dimmer Weiß 0 – 100% 6.4. -
Seite 13: Dmx Modus 5 (19 Kanäle)
Automatikprogramm 27 Automatikprogramm 28 Automatikprogramm 29 Automatikprogramm 30 Automatikprogramm 31 Strobo langsam – schnell Dimmer 0 – 100% Dimmer rot 0 – 100% LED 1 – 8 Dimmer grün 0 – 100% LED 1 – 8 Dimmer blau 0 – 100% LED 1 – 8 Dimmer Weiß... -
Seite 14: Dmx Modus 5 (32 Kanäle)
Automatikprogramm 27 Automatikprogramm 28 Automatikprogramm 29 Automatikprogramm 30 Automatikprogramm 31 Strobo langsam – schnell Dimmer 0 – 100% Dimmer rot 0 – 100% LED 1 – 4 Dimmer grün 0 – 100% LED 1 – 4 Dimmer blau 0 – 100% LED 1 – 4 Dimmer Weiß... -
Seite 15: Dmx Modus 6 (35 Kanäle)
Dimmer blau 0 – 100% LED 9 – 10 Dimmer Weiß 0 – 100% LED 9 – 10 Dimmer rot 0 – 100% LED 11 – 12 Dimmer grün 0 – 100% LED 11 – 12 Dimmer blau 0 – 100% LED 11 – 12 Dimmer Weiß... - Seite 16 Automatikprogramm 28 Automatikprogramm 29 Automatikprogramm 30 Automatikprogramm 31 Strobo langsam – schnell Dimmer 0 – 100% Dimmer rot 0 – 100% LED 1 – 2 Dimmer grün 0 – 100% LED 1 – 2 Dimmer blau 0 – 100% LED 1 – 2 Dimmer Weiß...
-
Seite 17: Technische Daten
7. Technische Daten Stromversorgung Spannung 100 – 240 V AC / 50-60 Hz Stromaufnahme max. 128 W Lichtquelle LM Typ LED 4in1 Farbspektrum RGBW Leistung 128 W Anzahl Leistung 16 x 8W Optik Abstrahlwinkel 30° Anschlüsse Strom in IP65 Strom out IP65 XLR in/out 3pol... - Seite 18 18 / 20...
- Seite 19 19 / 20...
- Seite 20 Importeur: B & K Braun GmbH Industriestraße 2 D-76307 Karlsbad www.bkbraun.com info@bkbraun.com 20 / 20...
