ALL0333B V. 2– Benutzerhandbuch
4) Anschlüsse vornehmen
WICHTIG
Schalten Sie Ihre(n) Computer und alle angeschlossenen
Peripheriegeräte (Drucker, Scanner etc.) aus, bevor Sie die Verbindung zum ALLNET
DSL-Modem herstellen. Die Stecker müssen jeweils hörbar in den Buchsen einrasten.
PCs anschließen
Verbinden Sie die Buchse der Ethernet-Netzwerkkarte des PCs mit der
Ethernetbuchse des ALLNET ALL0333B. Verwenden Sie das mitgelieferte Netzwerkkabel
(Cat5).
Verbindung mit dem Splitter
Verbinden Sie die DSL-Buchse des ALLNET ALL0333B mit der DSL-Buchse
des Splitters, verwenden Sie dafür das zweite Ethernet-Netzwerkkabel.
Anschluss des Netzteils
Schließen Sie das Netzteil an die 9 V-Buchse des ALLNET ALL0333B an
und verbinden Sie das Netzteil mit dem 230 V-Netz.
Installation: Anschlüsse

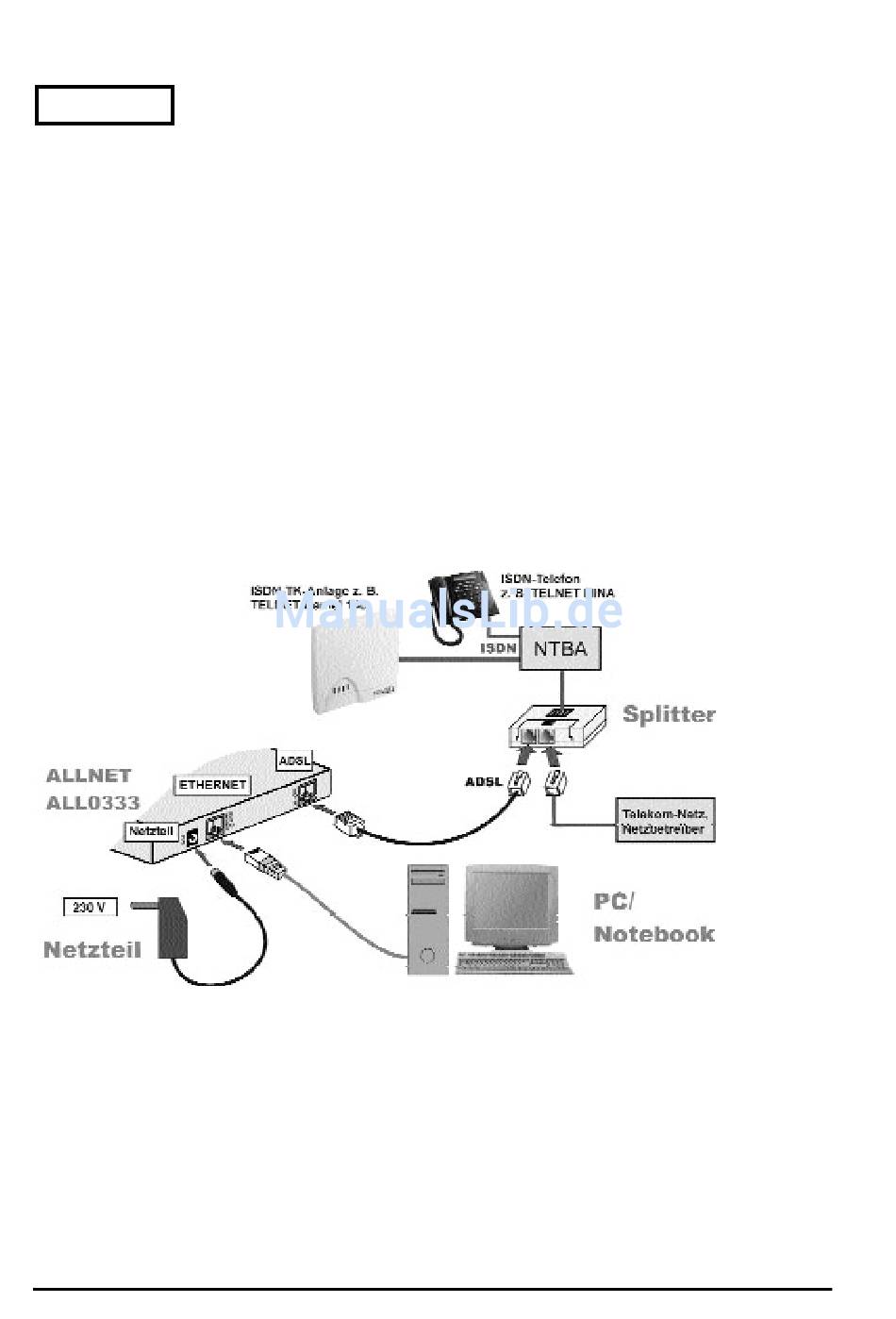

Abb. 4: Übersicht: Anschlüsse des ALLNET ALL0333
Prüfen Sie die korrekte Installation der Stecker:
Ethernet- und DSL-Stecker dürfen sich ohne Drücken der Rastnase nicht aus der
jeweiligen Buchse ziehen lassen. Kontrolle der Stromversorgung: die Betriebs-LED muss
leuchten
(s. Kap. 2.1 „Front: LEDs").
10
ALLNET GmbH – www.allnet.de
