KOMPONENTEN
Analogeingänge
Die 4 analogen Eingänge können als NTC-Fühler verwendet werden (-50T90 °C; R/T 10 KΩ bis 25 °C) oder 4/20mA (Impedanz =
100Ω) Stromsignal.
Sie sind paarweise konfi gurierbar B1-B2 und B3-B4. Die Konfi guration des Eingangstyps wird automatisch von CLIMATIC eingestellt.
• 0 Eingang an BM
• 4 Eingänge an Option BE potentialfreie Kontaktplatine (DCBO):
BE-J9-B1 Nicht verfügbar, wenn Luftqualitätssensor (CO2S). Wenn Feuchtigkeitssensor (ADCP) ist Ntc BMS nicht verfügbar.
BE-J9-B2 Nicht verfügbar, wenn Feuchtigkeitssensor (ADCP). Wenn Luftqualitätssensor (CO2S) ist Ntc BMS nicht verfügbar.
BE-J10-B3 Nicht verfügbar bei Leckprüfung (RLKD)
BE-J10-B4 Bei Kreislaufl eckprüfung (RLKD) ist nur Ntc BMS verfügbar.
Ntc Raum Regelung, Raumtemperatur NTC-Fühler
Ntc GLT GLT, Temperatur- (NTC) Wert für GLT
Re. Lf. BMS BMS, relativer Feuchtigkeitswert (4-20mA) für GLT
Sw Temp. Verschiebung des Sollwerts (4mA=-5K, 20mA=+5K)
Sw F.luft Frischluftsollwert, Wert (4mA=0%, 20mA=100%)
Sw Drehzahl Ventilatorsollwert, Wert (4mA=niedrig, 20mA=Nennwert)
Temp. auß. Regelung, Außentemperatur über 4-20mA Sensor
Temp. innen Regelung, Raumtemperatur über 4-20mA Sensor
rel. Lf. auß. Regelung, relative Luftfeuchtigkeit außen über 4-20mA Sensor
rel. Lf. innen Regelung, relative Luftfeuchtigkeit innen über 4-20mA Sensor
Digitaleingänge
Die 6 digitalen Eingänge sind entsprechend dem folgenden Beispiel an potentialfreien Kontakten zu verwenden. Die digitalen Eingänge
können auf eine der folgenden Weisen konfi guriert werden:
• 2 Eingänge an BM
BM-J4-ID4 nicht verfügbar, wenn Elektroheizungen an Frischluft (ELPS)(ELPH).
BM-J4-ID7 nicht verfügbar bei statischem Rückgewinnungsmodul (HRMO).
• 4 Eingänge bei Option BE potentialfreier Kontaktplatine (DCBO)
BE-J4-ID1, immer verfügbar.
BE-J4-ID2, immer verfügbar.
BE-J4-ID3, immer verfügbar.
BE-J4-ID4, nicht verfügbar mit Befeuchter.
Hinweis: Diese sind im Zusammenhang mit potentialfreiem Kontakt und GLT verfügbar.
• 28 •

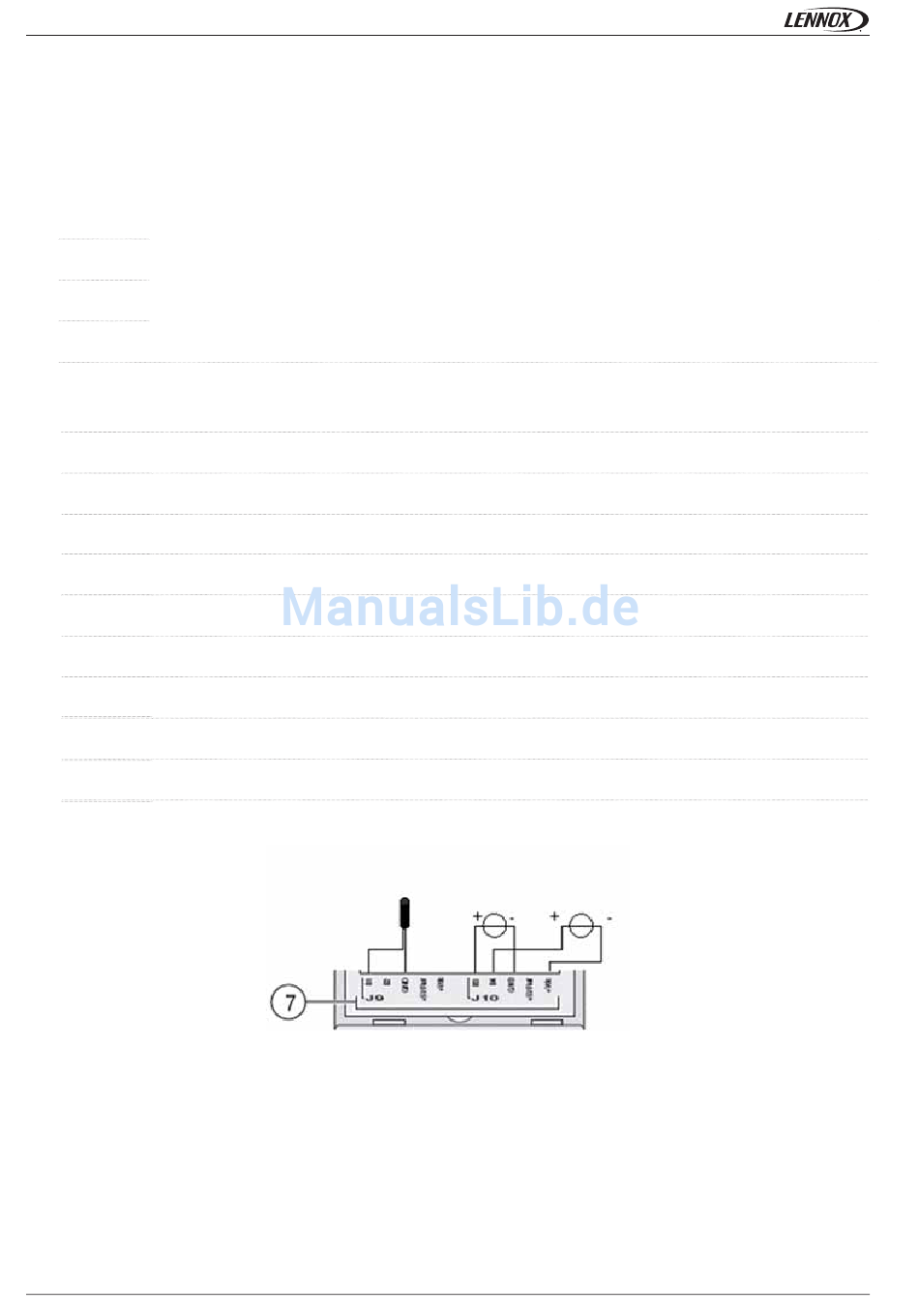

Aktives
4/20 mA
Signal
NTC-
Messfühler
Passives
4/20 mA
Signal
CLIMATIC RT_UNITARY-IOM-1508-G
