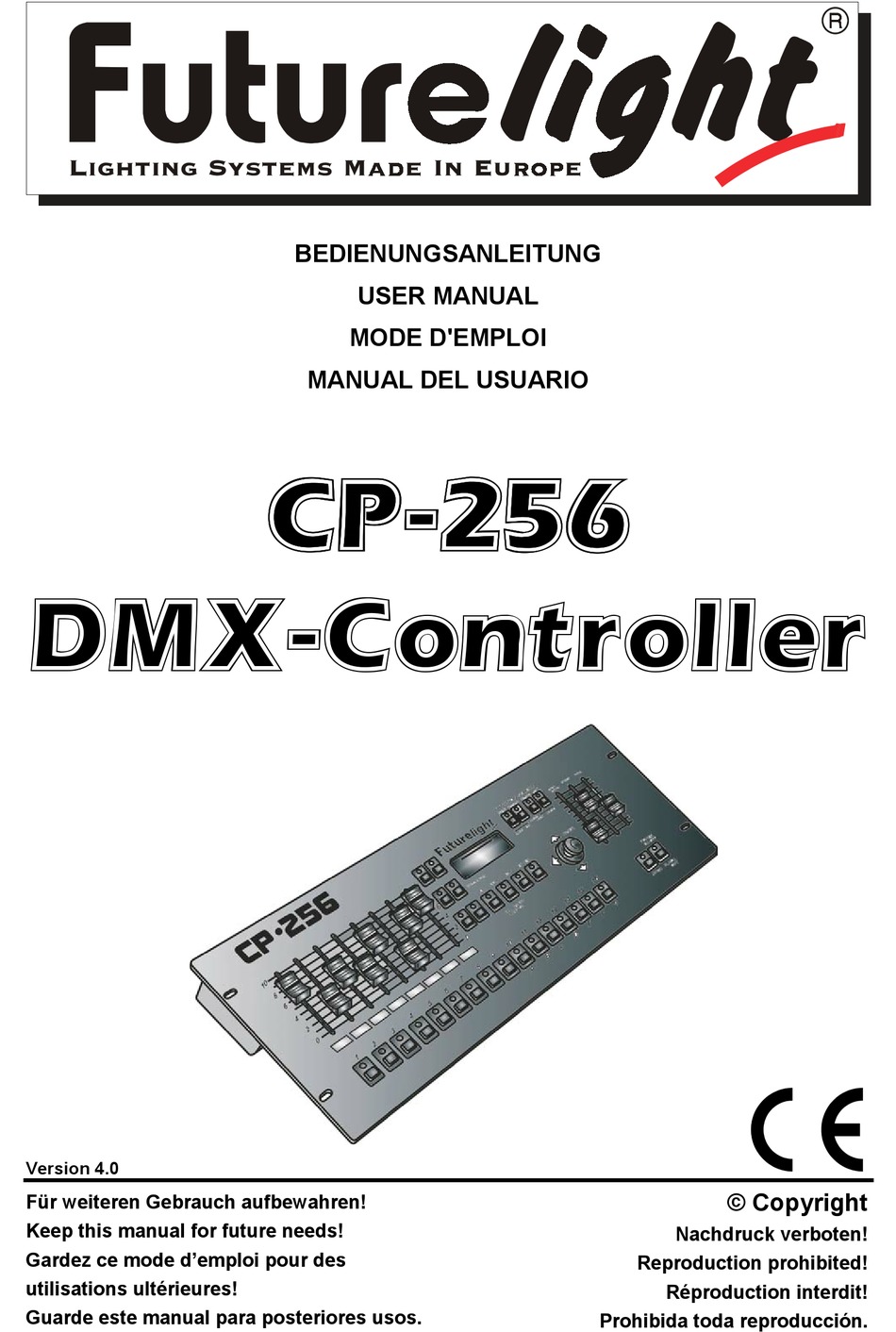

BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
CP-256
DMX-Controller
Version 4.0
© Copyright
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Futurelight CP-256
Inhaltszusammenfassung für Futurelight CP-256
- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO CP-256 DMX-Controller Version 4.0 © Copyright Für weiteren Gebrauch aufbewahren! Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.
-
Seite 3: Inhaltsverzeichnis
CP-256 DMX-Controller Bedienungsanleitung Inhaltsverzeichnis 1. Einführung........................5 2. Sicherheitshinweise ....................5 3. Bestimmungsgemäße Verwendung ................7 4. Gerätebeschreibung ....................7 4.1 Features ........................7 4.2 Geräteübersicht ......................8 5. Setup..........................9 5.1 Installation .........................9 5.2 Musiksteuerung ......................9 5.3 Anschluss an den Projektor ..................10 6. Bedienung ........................11 6.1 Festlegung der zu verwendenden Projektoren ............11 6.1.1 Anlegen eines Projektors aus der Bibliothek................... - Seite 4 6.4.3 Editieren eines Preset Macros ......................15 6.5 Programmierung......................15 6.5.1 Programmierung eines Programms ....................15 6.5.2 Aufrufen eines Programms......................15 6.5.3 Überprüfen eines Programms ......................15 6.5.4 Editieren eines Programms ......................15 6.5.5 Auswahl der Projektoren im Programm ..................16 6.5.6 Invertieren der Pan/Tilt Bewegungsrichtung ...................
-
Seite 5: Einführung
DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! 1. Einführung Wir freuen uns, dass Sie sich für einen CP-256 Controller entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. Nehmen Sie den CP-256 aus der Verpackung. -
Seite 7: Bestimmungsgemäße Verwendung
3. Bestimmungsgemäße Verwendung Bei diesem Gerät handelt es sich um einen DMX-Controller, mit dem sich DMX-gesteuerte Lichteffekte steuern lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes. -
Seite 8: Geräteübersicht

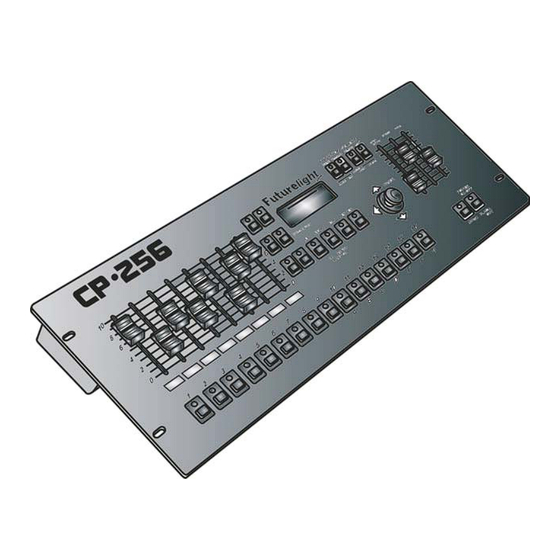

4.2 Geräteübersicht Übersicht über die Bedienelemente CP•256 FUNCTION SELECT Future light SEQUENCE SCENE PROGRAMM RECORD COPY DATA SPEED RATE ENTRY FUTURELIGHT CP-256 PRESET RECALL DOWN FUTURELIGHT CP-256 SCENE EDIT MASK MACRO SPECIAL UNIT MIRROR LEFT RIGHT ENTER MANUAL MENU RESET... -
Seite 9: Rückseite
Die Musiksteuerung kann entweder über die 6,3 mm Stereo-Klinkenbuchse oder das eingebaute Mikrofon erfolgen. Wenn der CP-256 über ein Musiksignal an der Audio-Buchse arbeiten soll, verbinden Sie die Klinkenbuchse mit dem Audiosignal des Kopfhörerausganges bzw. des zweiten regelbaren Ausganges (falls vorhanden) des Mixers oder mit einem Lautsprecherausgang des Verstärkers. -
Seite 10: Anschluss An Den Projektor
DMX-Ausgängen angeschlossen werden, müssen Adapterkabel verwendet werden. Aufbau einer seriellen DMX-Kette: Verbinden Sie den DMX-Ausgang des CP-256 mit dem DMX-Eingang des nächsten Gerätes. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte angeschlossen sind. -
Seite 11: Bedienung
Drücken Sie Projektortaste 2 und wählen Sie das gewünschte Gerät aus. Belegen Sie alle 16 Tasten mit den gewünschten Geräten. Drücken Sie die Esc-Taste und speichern Sie die Änderungen über die Enter-Taste. Übersicht über die verfügbaren Projektoren: Nr. CP-256 Name Hersteller Bezeichnung Kanäle... -
Seite 12: Anlegen Eines Anderen Projektors
14 MAC 300 Martin Mac-300 15 MAC 500 Martin Mac-500 16 MAC 600 Martin Mac-600 17 MACPROF Martin Mini MAC Profiler 18 MACWASH Martin MAC Washer 19 MH-640 Futurelight MH-640 20 MH-660 Futurelight MH-660 21 MH-680 Futurelight MH-680 22 MH-860 Futurelight MH-860 Spotlight 23 M.HEAD... -
Seite 13: Manual-Modus
nicht mehr verfügbar ist, sobald Sie den Projektornamen geändert haben. Die Kanäle müssen so belegt werden, dass die Funktionsangabe im Controller mit den tatsächlichen Funktionen des Projektors übereinstimmt. Bitte entnehmen Sie die DMX-Steuerkanäle und ihre Funktionen der Bedienungsanleitung Ihres Projektors. Projektor umbenennen Bitte beachten Sie die Hinweise unter 6.10.1 Projektor umbenennen. -
Seite 14: Preset Scenes (Voreingestellte Bühnenbilder)
6.3 Preset Scenes (voreingestellte Bühnenbilder) Eine Preset Scene ist ein voreingestelltes Bühnenbild, das immer wieder aufgerufen werden kann. Mit dem CP-256 lassen sich bis zu 16 verschiedene Preset Scenes programmieren, die dann auf die Projektorwahltasten 1-16 gelegt werden. 6.3.1 Programmierung einer Preset Scene Drücken Sie die Manual-Taste und wählen Sie den gewünschten Projektor über die entsprechende... -
Seite 15: Aufrufen Eines Preset Macros
Einstellung abzuspeichern. Drücken Sie die Macro-Taste, um den Makro-Modus zu verlassen. 6.5 Programmierung Ein Programm ist eine Aneinanderreihung von verschiedenen Szenen, die nacheinander abgespielt werden. Mit dem CP-256 lassen sich bis zu 16 verschiedene Programme programmieren, die dann auf die Projektorwahltasten 1-16 gelegt werden. 6.5.1 Programmierung eines Programms Drücken Sie die Menu-Taste und wählen Sie über die Up/Down-Tasten oder den Data Entry Fader "Menu 2... -
Seite 16: Auswahl Der Projektoren Im Programm
6.6 Records Ein Record ist eine Aneinanderreihung von verschiedenen Programmen, die nacheinander abgespielt werden. Mit dem CP-256 lassen sich bis zu 16 verschiedene Records mit bis zu 99 Steps programmieren, die dann auf die Projektorwahltasten 1-16 gelegt werden. 6.6.1 Programmierung eines Records Drücken Sie die Menu-Taste und wählen Sie über die Up/Down-Tasten oder den Data Entry Fader "Menu 1... -
Seite 17: Aufrufen Eines Records
Dabei wird der Lichtaustritt des Projektors geöffnet und wieder verschlossen, so dass eine lebhafte Bewegung entsteht. Mit dem CP-256 lassen sich bis zu 99 verschiedene Chaser programmieren, von denen dann 16 auf die Projektorwahltasten 1-16 gelegt werden können. Chaser können mit Programmen oder Szenen verknüpft werden. -
Seite 18: Ein Programm Mit Einem Chaser Verknüpfen
6.9.2 Ein Programm mit einem Chaser verknüpfen Beim CP-256 lassen sich Programme und Szenen eines Programmes mit einem individuellen Chaser verknüpfen. Drücken Sie die Menu-Taste und wählen Sie über die Up/Down-Tasten oder den Data Entry Fader "Menu 3 Chaser erstellen" aus. Drücken Sie die Enter-Taste. Wählen Sie "Chaser verknüpfen" über die Up/Down- Tasten oder den Data Entry Fader aus und drücken Sie die Enter-Taste. -
Seite 19: Typ Umbenennen
Zahl einzugeben. Adressmodus Über dieses Untermenü können Sie einstellen, wie der CP-256 bei der Vergabe der DMX-Adressen vorgehen soll. Die Standard-Einstellung lautet auf "Automat mit 16", d.h. jedem Projektor werden automatisch 16 DMX-Kanäle zugewiesen. Die Einstellung "Autom. anreihen" bedeutet, dass die DMX- Adressen in Übereinstimmung mit den tatsächlich benötigten DMX-Kanälen eines Projektors angelegt... -
Seite 21: Joystick-Empfindlichkeit Einstellen
ESC-Taste und speichern durch Drücken der Enter-Taste. 6.10.6 Joystick-Empfindlichkeit einstellen Beim CP-256 können Sie die Joystick-Empfindlichkeit stufenlos zwischen 0 % (niedrigste Empfindlichkeit) und 100 % (höchste Empfindlichkeit) einstellen. Wählen Sie "'Setup 6. Joy einstellen" über die Up/Down-Tasten oder den Data Entry Fader aus und drücken Sie die Enter-Taste. -
Seite 22: Technische Daten
9. Technische Daten Spannungsversorgung: 230 V AC, 50 Hz ~ über mitgeliefertes 12-15 V DC, 500 mA Netzteil Gesamtanschlusswert: Anzahl Steuerkanäle: Musiksteuerung: entweder über Klinkenbuchse oder eingebautes Mikrofon Audioeingang: 6,3 mm Stereoklinke Audio-Eingangsempfindlichkeit: 0,3 - 1 V DMX 512-Ausgang: 3-polige XLR-Einbaukupplung Freie Programme: Maße (LxBxH): 483 x 176 x 105 mm...
