Verwandte Anleitungen für Skytec ST120
Inhaltszusammenfassung für Skytec ST120

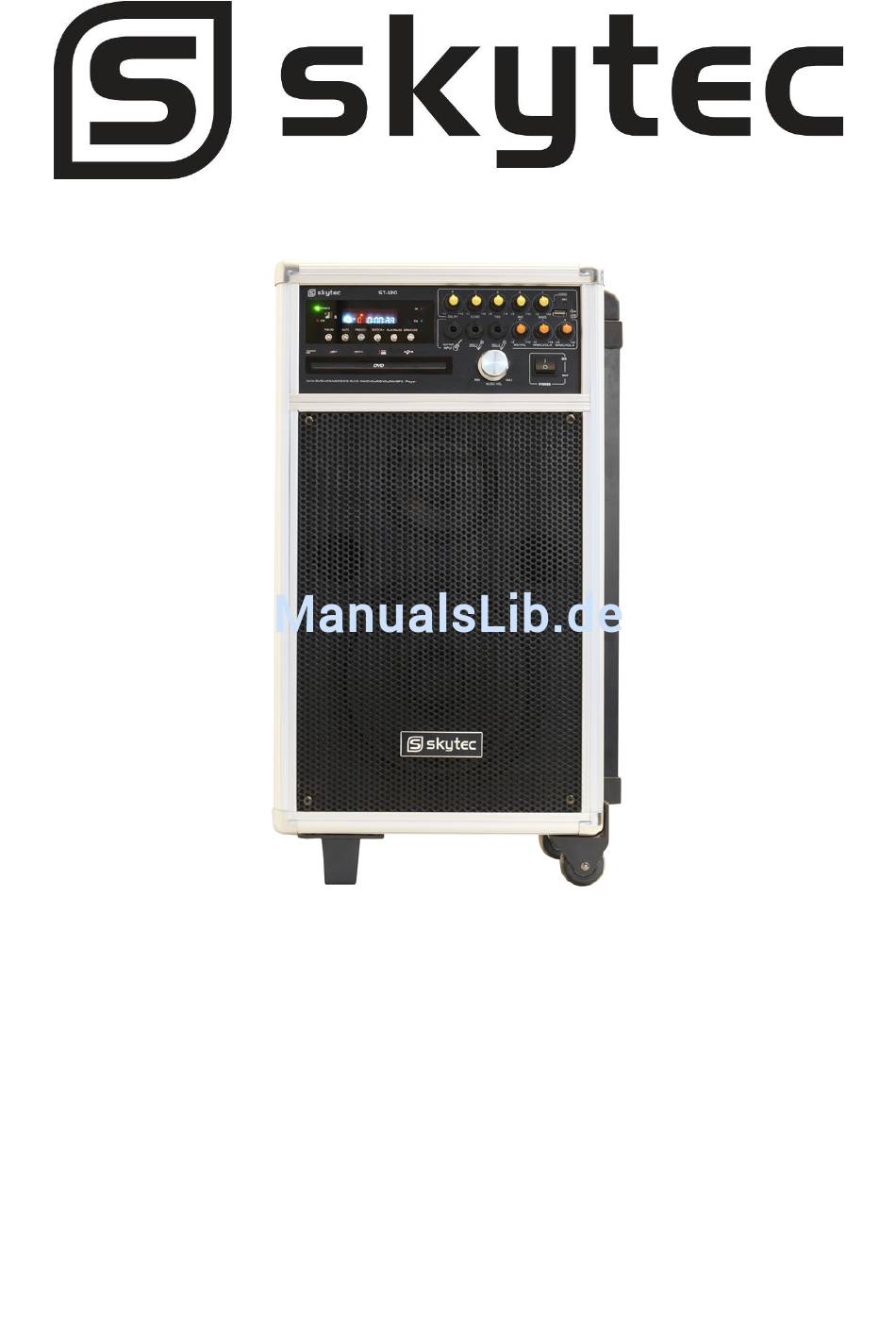

- Seite 1 ST120 Mobile Amplifier 8" (178.864) Instruction Manual Gebruiksaanwijzing Gebrauchsanleitung...
- Seite 33 DEUTSCH ST 120 WARNHINWEISE : Vor Inbetriebnahme des Geräts bitte erst die Anleitung durchlesen. Bitte alle Anweisungen befolgen, um den Garantieanspruch nicht zu verlieren. Bitte alle Vorsichtsmassnahmen treffen, um Feuer und Stromschlag zu vermeiden. Reparaturen und Wartungsarbeiten nur von qualifiziertem Fachpersonal ausführen lassen. Diese Anleitung für spätere Bezugnahme aufbewahren.
- Seite 34 Batterie. • Ideal für viele Anwendungen wie in Klassenzimmern, auf Konferenzen / Treffen / Parteien / zu Hause usw. BEZEICHNUNG ST120 Vorderseite 1. “Power” - Ein/aus Anzeige 14. Lautstärke Regler 2. “Low power” -Anzeige 15. Mikrofon Lautstärke Regler 3.
- Seite 35 ST120 Rückseite 1. Antenne für Funkmicrofon A 10. S-video Anschluß 2. Eingang Netzspannung 11. Ausgang Optisch 3. Video Ausgang grün (G) 12. UKW antenne/Antenne B 4. Audio Ausgang Rechts vorne (Funkmikrofon) 5. Video Ausgang blau (B) 13. Lüfter 6. Audio Ausgang Links vorne 14.
-
Seite 36: Anbindung Video, S-Video En Rgb
Anbindung VIDEO, S-VIDEO EN RGB:... - Seite 37 AC-3 oder DTS Verstärker : • Verbinden Sie den Video Ausgang des Spielers an den Fernseher (Video, S-Video oder YfCbfCr). • Verbinden Sie den digitalen Ausgang des Spielers an den optischen- oder koaxialen Eingang des AC-3 oder DTS Verstärkers. • Drücken Sie "Enter" auf der Fernbedienung um das Menü auf zu rufen, drücken Sie die "set up"...
- Seite 38 FERNBEDIENUNG 1. OPEN / CLOSE : Fach öffnen / schließen . 2. MUTE : Stummschaltung aktivieren. 3. AUDIO : Wahl von verschiedenen Tonausgaben. 4. Tasten (0-1/9 en 10) 5. SETUP : Menü aufrufen. 6. AUTO: Automatischer Sendersuchlauf 7. Bewegt den Cursor im Menü nach Links. 8.
- Seite 39 13. CH-): Sie können zu einem vorhergehenden Titel oder Radiosender wechseln. 14. CH +): Sie können zu einem nächsten Titel oder Radiosender wechseln. 15. Schnell suchen 16. Schnell suchen 17. REPEAT: Wiederholung von Titeln. 18. SLOW: Abspielen in slow motion (Zeitlupe). Drücken Sie PLAY um den Modus zu verlassen.
-
Seite 40: System-Setup
System setup Setup (5) Taste drücken um das Hauptmenü auf zu rufen, dann mit Hilfe der Tasten gewünschte Untermenü wählen. Die Enter Taste drücken zur Bestätigung. SETUP Mit Taste 7 wählen Sie “ das Hauptmenü” en mit 25 “das Untermenu”. Mit den Tasten 24 und 27 bewegen Sie sich durch das Menü. - Seite 41 NEXTPAGE Drücken Sie die ENTER Taste um folgendes Menü auf zu rufen : default value, picture select, resume, previous page. (Siehe unten). DEFAULT VALUE Der Spieler geht zurück auf die Werkseinstellungen (reset). Ihre Persönliche Einstellungen gehen verloren. PICTURE SELECT Default: Werkseinstellung. Costume picture: Persönliche Einstellung.
-
Seite 42: Video Einstellung
EINSTELLUNG DIGITALE AUDIO OUTPUT SPDIF/OFF: Wenn keine digitale Geräte verbunden werden wählen Sie OFF. SPDIF/RAW: Wenn der digitale audio Ausgang verbunden wird an einem Verstärker mit Dolby Decoder wählen Sie RAW. SPDIF/PCM: Wenn ein 2-Kanal digitaler stereo Verstärker wird verbunden wählen Sie PCM. -
Seite 43: Dolby Digital Einstellung
SPEAKER SETUP MIX (downmlx)MODE LT/RT: Wenn die DVD-Scheibe Dolby Stereo hat, wählen Sie LT/RT. Der audio Ausgang folgt dem decoder System der DVD. Stereo: Für einen 2-Kanal (stereo) Ausgang. Gleichsam wie ein “erzwungenes” Stereo Signal. Dolby digital Einstellung Line output: Audio Ausgang wo das Bass-signal oder ein Teil des Signals ist gefiltert. - Seite 44 Achtung: Mikrofon Feedback: Reduzieren Sie die Treble-Signalstärke, wenn das Problem noch immer da ist dann die Lautstärke reduzieren oder das Audio System verschieben. Halten Sie das Mikrofon nicht in der Nähe der Lautsprecher. Die Behandlung von DVD discs Falls bestimmte Funktionen nicht ausgeführt werden können, unterstützt der Player warscheinlich nicht die Discs.
- Seite 45 E-album Dieser Spieler verfügt über eine E-Album-Funktion (eine Anzeige eines Bildes auf dem Bildschirm). Siehe unten. Die Wiedergabe einer JPEG Scheibe • Legen Sie eine JPEG Scheibe ein. Die Suche stoppt beim ersten Bild im ersten Verzeichnis. • Drücken Sie die hoch / runter Tasten 24/27 und Taste 25 um ein Bild aus einem JPEG- Ordner zu wählen und drücken Sie die Wiedergabe-Taste oder die Eingabetaste um ein Vollbild zu zeigen.
- Seite 46 Option : Body Pack Sender 1. MIC Eingang 2. Batterie Anzeige 3. Ein/aus Schalter 4. Antenne Eingang 5. Kopfhörer MIC 6. Krawatten MIC Schieben Sie die Abdeckung des Batteriefachs und legen Sie eine 9V Batterie ein( bitte Polarität beachten), schieben Sie die Abdeckung wieder zu. Benutzen Sie das Krawatten Mikrofon oder das Kopf Mikrofon.
-
Seite 47: Technische Daten
Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Skytec ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.
