Verwandte Anleitungen für PCE Instruments PCE-HVAC 4
Inhaltszusammenfassung für PCE Instruments PCE-HVAC 4

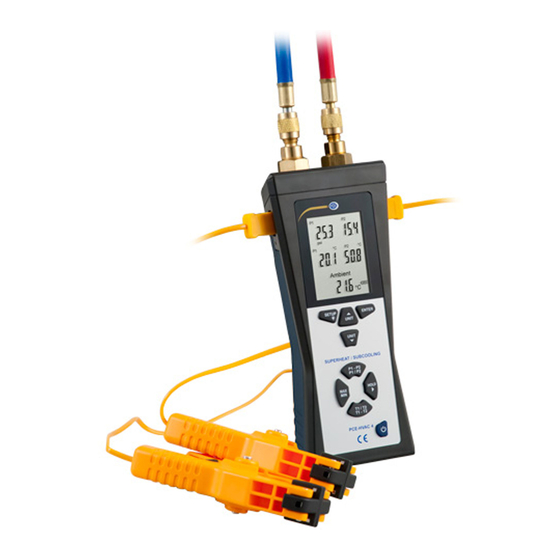

- Seite 1 Bedienungsanleitung User Manual Pressure gauge | Druckmesser PCE-HVAC 4 Version 1.0 Version 1.0 Letzte Änderung / last change: 23 May 2018 © PCE Instruments...
-
Seite 2: Inhaltsverzeichnis
Messen 5.1.1 Druck 5.1.2 Temperatur Weitere Messfunktionen 5.2.1 Angezeigten Wert halten 5.2.2 MIN, MAX und AVG Wert anzeigen 5.2.3 Offset nutzen Einstellungen 5.3.1 Einstellungsoption ändern 5.3.2 Offset 5.3.3 Druck nullen 5.3.4 Automatisches Ausschalten 5.3.5 Bluetooth Garantie Entsorgung © PCE Instruments... - Seite 3 Power supply Operation Measurement 5.1.1 Pressure 5.1.2 Temperature Further functions 5.2.1 Hold-function 5.2.2 Min- /Max- / Avg-function 5.2.3 Use the offset Settings 5.3.1 Change settings 5.3.2 Offset 5.3.3 Zero the pressure 5.3.4 Automatic shutdown 5.3.5 Bluetooth Warranty Disposal © PCE Instruments...
-
Seite 4: Sicherheitsinformationen
Vielen Dank, dass Sie sich für den Kauf eines Druckmessers von PCE Instruments entschieden haben. Sicherheitsinformationen Bitte lesen Sie dieses Benutzer-Handbuch sorgfältig und vollständig, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen. Die Benutzung des Gerätes darf nur durch sorgfältig geschultes Personal erfolgen. -
Seite 5: Spezifikationen
Thermoelement (Typ K) -60 … +537,0 °C Messbereich Auflösung 0,1 °C ±0,5 °C bei -60 … +93 °C Messgenauigkeit ±1,0 °C bei +93 … +537,0 °C Umgebungstemperatur Sensortyp 0 … +50,0 °C Messbereich Auflösung 0,1 °C Messgenauigkeit ±0,5 °C © PCE Instruments... -
Seite 6: Lieferumfang
Lieferumfang 1 x Druckmesser PCE-HVAC 4 1 x Akku 2 x Thermoelement Typ K 2 x Messklemme 2 x Druckschlauch 1 x Tragekoffer 1 x Bedienungsanleitung Systembeschreibung Display P1, P2, P1-P2 Anzeige P1, P2, P1-P2 Druck Druckeinheit T1, T2, T1-T2 und Temperatureinheiten... -
Seite 7: Funktionstasten
Taste zum Scrollen oder zu err ngerung eines ertes genutzt, Drücken Sie die Taste, um eine Einstellungsoption „ nter“ Taste zu öffnen. Drücken Sie die Taste erneut, um den angezeigten Wert zu speichern. © PCE Instruments... -
Seite 8: Vorbereitung
Schließen Sie das Thermoelement in den Eingangsstecker ein. Platzieren Sie das Thermoelement in einer bekannten, stabilen Umgebung (wie einem Kalibrator). Lassen Sie den Wert sich stabilisieren. In den Einstellungen, können Sie den Offset einstellen bis der primäre Wert der Kalibrationstemperatur entspricht. © PCE Instruments... -
Seite 9: Einstellungen
Bluetooth Standard SPP Zubehör per Bluetooth verbunden werden können. Es überträgt Daten im 2,4 GHz ISM Band (Klasse 2 Radio) und ist kompatibel mit den Bluetooth Kernspezifikationen Version 3.0 + EDR. Das Messgerät kann Messdaten an Android Geräte und Apple iOS Geräte per Bluetooth senden. © PCE Instruments... -
Seite 10: Garantie
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments... -
Seite 11: Safety Notes
We expressly point to our general guarantee terms which can be found in our general terms of business. If you have any questions please contact PCE Instruments. The contact details can be found at the end of this manual. © PCE Instruments... -
Seite 12: Specifications
Measurement range Resolution 0,1 °C ±0,5 °C at -60 … +93 °C Accuracy ±1 °C at +93 … +537 °C Ambient temperature Type of sensor 0 … +50 °C Measurement range Resolution 0,1 °C Accuracy ±0,5 °C © PCE Instruments... -
Seite 13: Delivery Contents
Delivery contents 1 x pressure gauge PCE-HVAC 4 1 x battery 2 x thermocouple type K 2 x measuring clamp 2 x pressure tube 1 x carrying case 1 x user manual System description Display P1, P2, P1-P2 display P1, P2, P1-P2 pressure... -
Seite 14: Function Keys
Hit the key to change the pressure unit. When in the „Units▼“ key settings menu, the key can be used to scroll or to decrease values. Hit the key to start an option within the settings. Hit „ nter“ key it again to save the shown value. © PCE Instruments... -
Seite 15: Getting Started
Connect the thermocouple to the input socket. Place the thermocouple in a known and stable environment (like a calibrator). Wait until the measured value is stable. The settings menu allows you to adjust the offset until the primary value equals the calibration value. © PCE Instruments... -
Seite 16: Settings
MFi: Made for iPhone / iPad / iPod SPP: Bluetooth standard It transfers data with a 2,4 GHz ISM band and it is compatible with the Bluetooth core specifications version 3.0 +EDR. The pressure gauge can send data to Android and iOS devices. © PCE Instruments... -
Seite 17: Warranty
In order to comply with the EU directive 2012/19/EU we take our devices back. We either re-use them or give them to a recycling company which disposes of the devices in line with law. If you have any questions, please contact PCE Instruments. © PCE Instruments... - Seite 18 PCE Instruments contact information Germany France Turkey PC Teknik Cihazları Ltd.Şti. PCE Deutschland GmbH PCE Instruments France EURL Halkalı Merkez Mah Im Langel 4 76, Rue de la Plaine des Bouchers D-59872 Meschede 67100 Strasbourg Ataman Sok. No.:4/4 Deutschland France Türkiye...
- Seite 19 User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be downloaded here: www.pce-instruments.com Specifications are subject to change without notice. © PCE Instruments...
