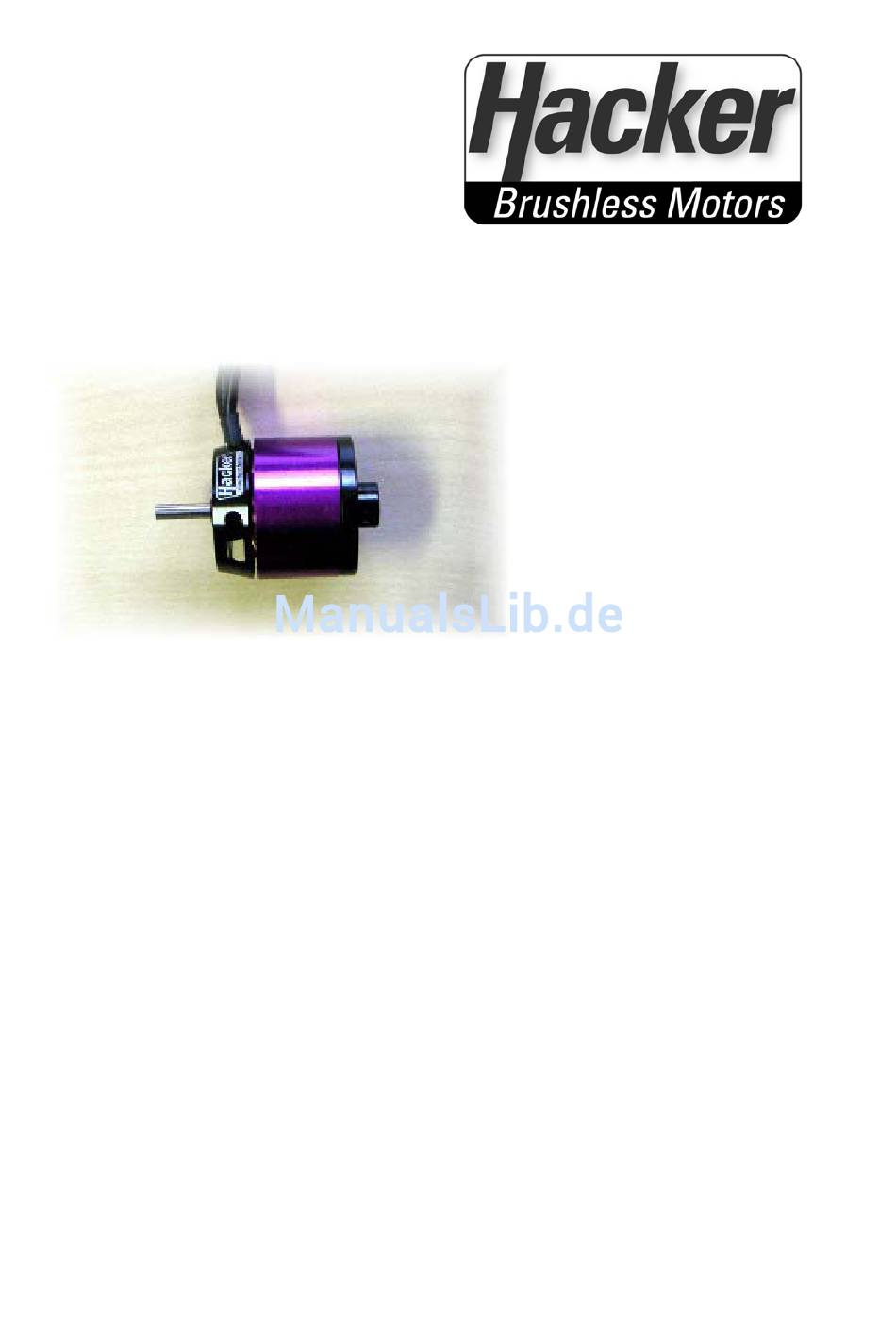

Bedienungsanleitung für A30-Motoren
Operating Instructions for A30-Motors
1.
Allgemeine Hinweise / General Notes
Alle Hacker-Brushless-Motoren sind bürstenlose Motoren. d.h., sie benötigen eine Kommutierung im
Drehzahlsteller. Dafür sind die Drehzahlsteller der MASTER-Serie und der X-Serie vorgesehen.
Hacker Brushless Motors are as the name implies brushless motors requiring commutation, i.e. the
conversion of direct current into alternating current, in the speed controller. Consequently they are
intended for use with brushless sensorless speed controllers like the MASTER series and X-series
controllers.
Ein Betrieb dieser Motoren mit herkömmlichen Drehzahlstellern für Bürstenmotoren oder mittels direktem
Anschluß an eine Stromquelle ist deshalb nicht möglich. Eine solche Vorgehensweise wird den Hacker-
Brushless-Motor zerstören.
The operation of Hacker Brushless Motors with conventional controllers intended for use with
brushed motors, or when directly connected to an energy source like a battery pack or power supply,
is therefore not permitted and will result in the destruction of the motor.
Lesen Sie diese Anleitung sorgfältig durch Sie enthält für den Betrieb dieses Produkts unbe-
Please read these directions carefully. They contain important information ensuring long-term satisfaction with Hacker
Achtung
dingt notwendige Hinweise
Caution
Brushless Motors products.
1
