Montage

Bei der Montage des Saunaofens ist da-
rauf zu achten, dass der senkrechte Ab-
stand zwischen Oberkante Saunaofen und
Saunadecke mindestens 115 cm und der
waagerechte (seitliche) Abstand zwischen
Ofen und Kabinenwand mindestens 10 cm
beträgt. Der Abstand zwischen Ofenunter-
kante und Fußboden ist durch den gleichzei-
tig als Aufstellsockel dienenden Luftschacht
gegeben und beträgt 9,5 cm. der Saunaofen
darf nur in Verbindung mit dem Luftschacht
in Betrieb genommen und nicht in Nischen
o.ä. aufgestellt werden.
Anschluß-
geeignet
für Kabi-
leistung
nengröße
in kW
in m²
4,0 ca. 3,5 -5,0
6,0 ca. 6,0 - 7,5

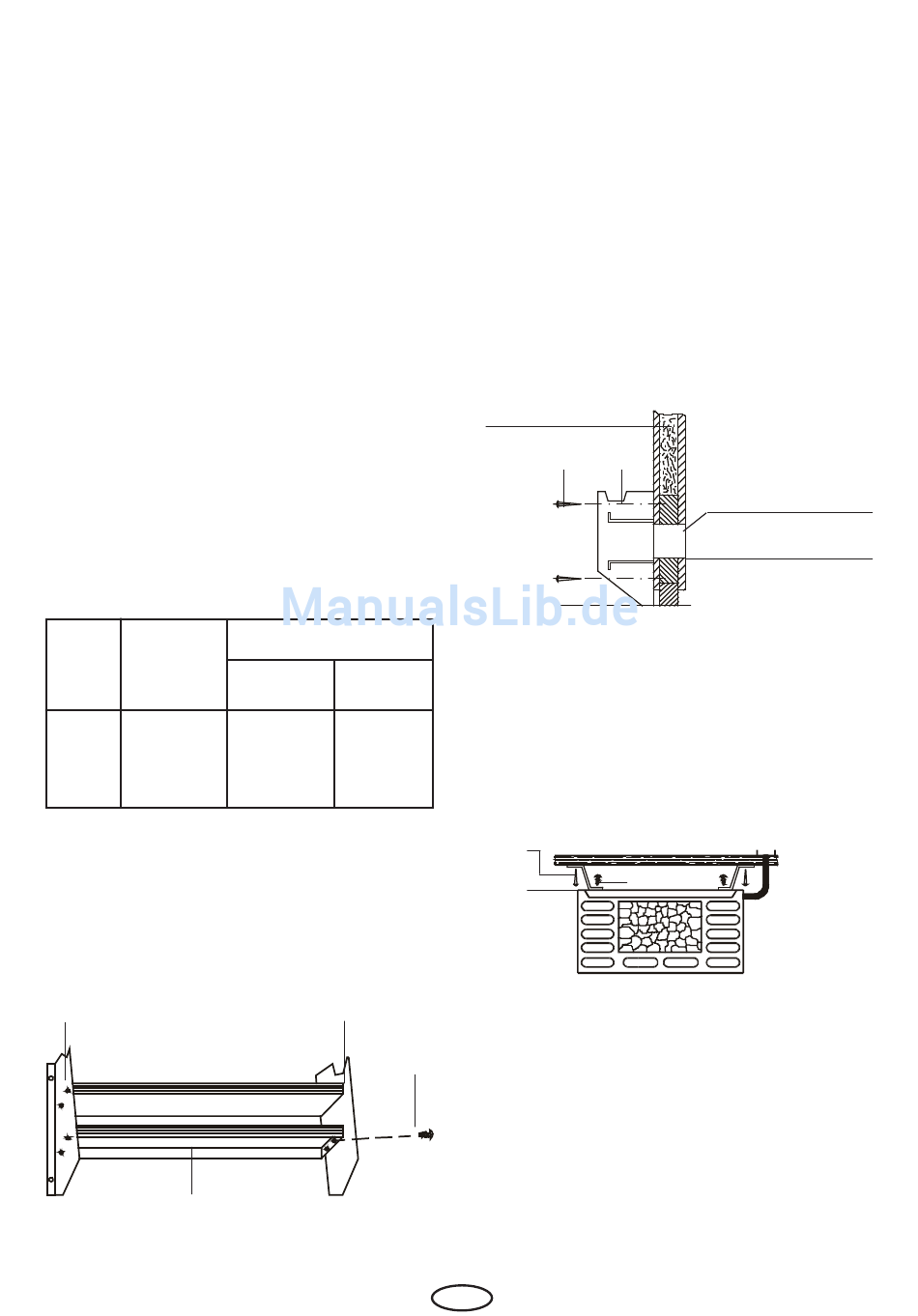

Luftschachtmontage

Die Seitenteile „A" und Verbindungsbleche
„B" mit den Blechschraun´ben „C" gemäß
Abb. 1 verschrauben.
A
B
Mindest-Querschnitt der
Anschlußleitung in mm²
Anschluß an Absiche-
400V 3N AC rung in A
5 x 2,5 16
5 x 2,5 16
A
C
Abb. 1

Ofenmontage

Den montierten Luftschacht, er dient gleich-
zeitig als untere Abstützung für den Ofen,
deckungsgleich vor die Lufteintrittsöffnung
der Kabinenvorderwand halten (Abb. 2). Die
Befestigungslöcher anzeichnen, mit einem
Bohrdurchmesser von max. 3 mm vorbohren
und den Luftschacht mit den Holzschrauben
„E" an der Kabinenwand befestigen.
Kabinenwand
E
H
Die Befestigungswinkel „E" mit den Schrau-
ben „G" gemäß Abb. 3 an der Ofenrückseite
verschrauben.
F
E
Den Saunaofen mit der Rückwand in die
Aussparung „H" der Luftschachtseitentei-
len einsetzen, die Befestigungslöcher der
Befestigungswinkel an der Kabinenwand
anzeichnen, mit einem Bohrdurchmesser
von max. 3 mm vorbohren und die Winkel
mit je zwei Holzschrauben „F" an der Kabi
D
Lufteintrittsöffnung
Breite wie
schacht = 400 mm
G
Luft-
Abb. 2
Abb. 3
7
