Anschlüsse Geräterückseite - Loewe Reference lD 55 Bedienungsanleitung

Reference ID 40-55
Bedienungsanleitung

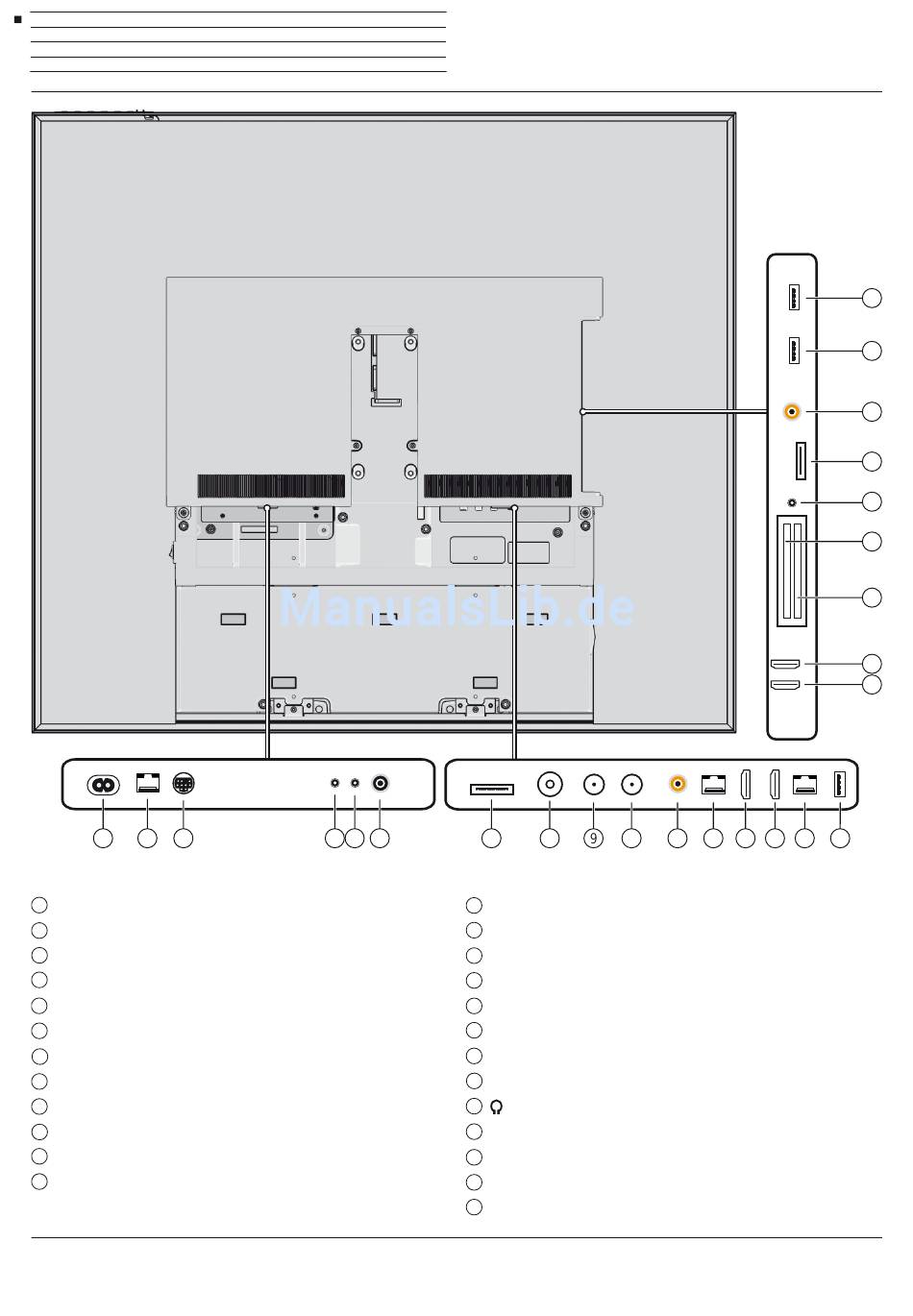

Anschlüsse Geräterückseite
1 2 3
1
AC IN - Netzanschluss
2
RS-232C - Serielle Schnittstelle
3
CONTROL - Drehfuß-Steuerung
4
IR LINK - Infrarot-Sender-Anschluss
5
AUDIO OUT - Ton-Ausgang (analog)
6
CENTER IN - Center-Toneingang (analog)
7
AV - Mini-AV-Buchse (1
8
ANT TV - Antenne/Kabel analog/digital
9
ANT SAT - Satellitenantenne (Sat-Tuner 1)
10
ANT SAT2 - Satellitenantenne (Sat-Tuner 2)
11
SPDIF OUT - Digitalton-Ausgang
12
DIGITAL AUDIO LINK - Surround-Tonausgänge (digital)
(1
Adapter-Set als Zubehör erhältlich (siehe Kapitel Zubehör).
4 5 6 7
13
HDMI 1 - HDMI-Eingang 1 (mit HDMI ARC-Unterstützung)
14
HDMI 2 - HDMI-Eingang 2
15
LAN - Netzwerkanschluss
16
USB - USB-Anschluss
17
HDMI 3 - HDMI-Eingang 3
18
HDMI 4 - HDMI-Eingang 4
19
CI-COMMON INTERFACE - Common Interface 1 (CI-Slot 1)
20
CI-COMMON INTERFACE - Common Interface 2 (CI-Slot 2)
21
22
AVS - Mini-AV-Buchse
23
SPDIF IN - Digitalton-Eingang
24
USB - USB-Anschluss
25
USB - USB-Anschluss
8 10 11
- Kopfhöreranschluss
(1
25
24
23
22
21
20
19
18
17
12 13 14 15 16
11
