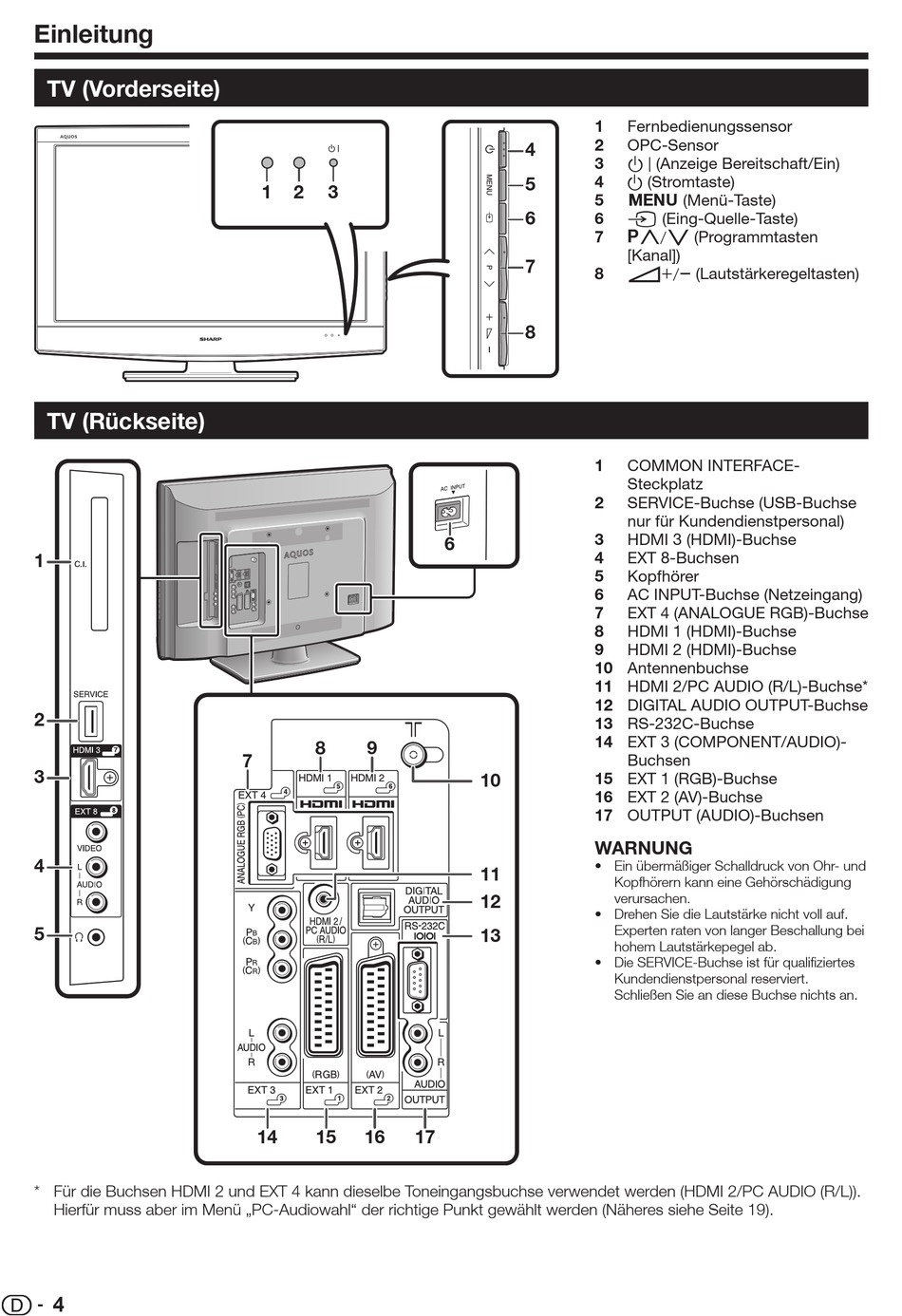

Einleitung
TV (Vorderseite)
TV (Rückseite)
1
2
3
4
5
*
Für die Buchsen HDMI 2 und EXT 4 kann dieselbe Toneingangsbuchse verwendet werden (HDMI 2/PC AUDIO (R/L)).
Hierfür muss aber im Menü „PC-Audiowahl" der richtige Punkt gewählt werden (Näheres siehe Seite 19).
4
1
2
3
8
9
7
14
15
16
4
5
6
7
8
6
10
11
12
13
17
1
Fernbedienungssensor
2
OPC-Sensor
B (Anzeige Bereitschaft/Ein)
3
a (Stromtaste)
4
@ (Menü-Taste)
5
b (Eing-Quelle-Taste)
6
:r/s (Programmtasten
7
[Kanal])
i+/- (Lautstärkeregeltasten)
8
COMMON INTERFACE-
1
Steckplatz
2
SERVICE-Buchse (USB-Buchse
nur für Kundendienstpersonal)
3
HDMI 3 (HDMI)-Buchse
4
EXT 8-Buchsen
5
Kopfhörer
6
AC INPUT-Buchse (Netzeingang)
7
EXT 4 (ANALOGUE RGB)-Buchse
8
HDMI 1 (HDMI)-Buchse
9
HDMI 2 (HDMI)-Buchse
Antennenbuchse
10
11
HDMI 2/PC AUDIO (R/L)-Buchse*
12
DIGITAL AUDIO OUTPUT-Buchse
13
RS-232C-Buchse
14
EXT 3 (COMPONENT/AUDIO)-
Buchsen
15
EXT 1 (RGB)-Buchse
16
EXT 2 (AV)-Buchse
17
OUTPUT (AUDIO)-Buchsen
WARNUNG
•
Ein übermäßiger Schalldruck von Ohr- und
Kopfhörern kann eine Gehörschädigung
verursachen.
•
Drehen Sie die Lautstärke nicht voll auf.
Experten raten von langer Beschallung bei
hohem Lautstärkepegel ab.
•
Die SERVICE-Buchse ist für qualifiziertes
Kundendienstpersonal reserviert.
Schließen Sie an diese Buchse nichts an.
