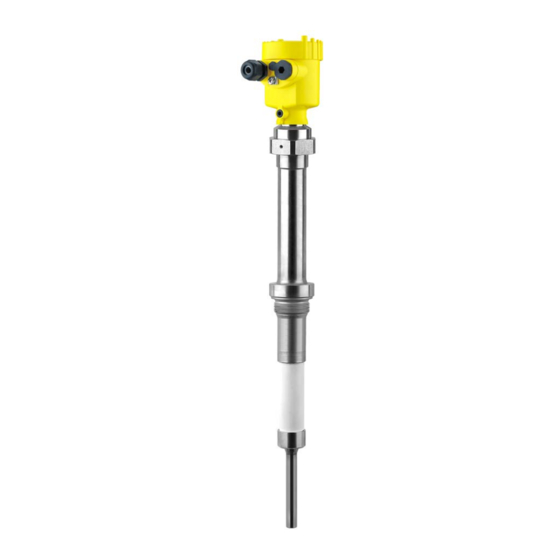

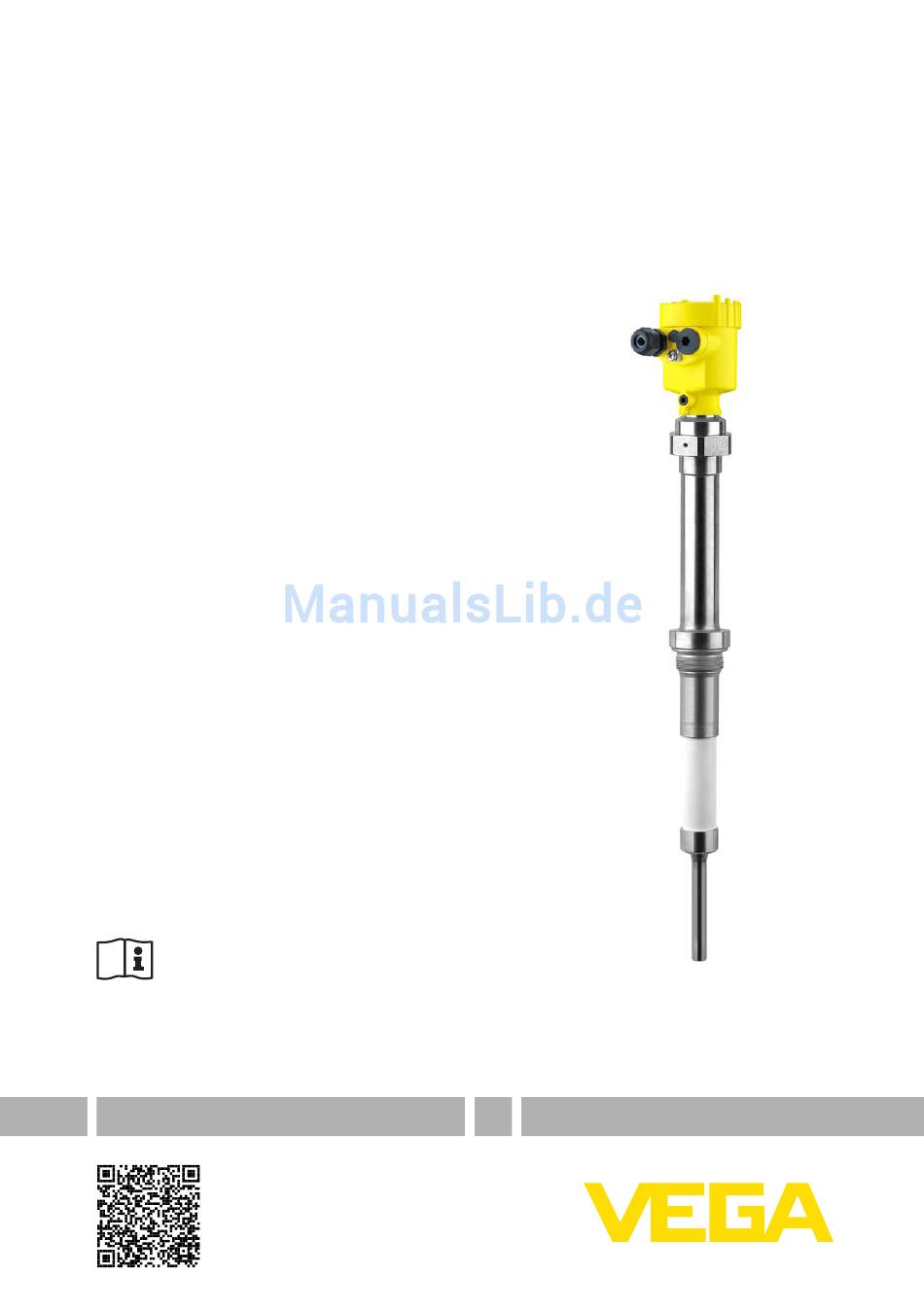

- Seite 1 Betriebsanleitung Kapazitive Hochtemperaturmesssonde zur Füllstandmessung von Schüttgütern VEGACAL 67 4 … 20 mA/HART - Zweileiter Document ID: 31758...
-
Seite 2: Inhaltsverzeichnis
Parametrierung mit PACTware ..................33 Parametrierung mit AMS™ und PDM ................34 Sicherung der Parametrierdaten ..................34 Instandhalten und Störungen beseitigen Wartung.......................... 35 Störungen beseitigen ..................... 35 Elektronikeinsatz tauschen ..................... 37 Elektrode kürzen ......................38 VEGACAL 67 • 4 … 20 mA/HART - Zweileiter... - Seite 3 Lieferumfang. Diese finden Sie im Kapitel "Produktbeschrei- bung". Anleitungen für Zubehör und Ersatzteile Tipp: Für den sicheren Einsatz und Betrieb Ihres VEGACAL 67 bieten wir Zubehör und Ersatzteile an. Die zugehörigen Dokumentationen sind: • 27720 - VEGADIS 61 •...
-
Seite 4: Zu Diesem Dokument
Der vorangestellte Punkt kennzeichnet eine Liste ohne zwingende Reihenfolge. → Handlungsschritt Dieser Pfeil kennzeichnet einen einzelnen Handlungsschritt. Handlungsfolge Vorangestellte Zahlen kennzeichnen aufeinander folgende Hand- lungsschritte. Batterieentsorgung Dieses Symbol kennzeichnet besondere Hinweise zur Entsorgung von Batterien und Akkus. VEGACAL 67 • 4 … 20 mA/HART - Zweileiter... -
Seite 5: Zu Ihrer Sicherheit
Fachpersonal durchgeführt werden. Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Der VEGACAL 67 ist ein Sensor zur kontinuierlichen Füllstandmes- sung. Detaillierte Angaben zum Anwendungsbereich finden Sie im Kapitel "Produktbeschreibung". -
Seite 6: Sicherheitskennzeichen Am Gerät
Das Umweltmanagementsystem ist nach DIN EN ISO 14001 zertifiziert. Helfen Sie uns, diesen Anforderungen zu entsprechen und beachten Sie die Umwelthinweise in dieser Betriebsanleitung: • Kapitel "Verpackung, Transport und Lagerung" • Kapitel "Entsorgen" VEGACAL 67 • 4 … 20 mA/HART - Zweileiter... -
Seite 7: Produktbeschreibung Aufbau
– Ex-spezifischen "Sicherheitshinweisen" (bei Ex-Ausführungen) – Ggf. weiteren Bescheinigungen Komponenten Der VEGACAL 67 besteht aus den Komponenten: • Prozessanschluss mit Messsonde • Gehäuse mit Elektronik • Gehäusedeckel, optional mit Anzeige- und Bedienmodul VEGACAL 67 • 4 … 20 mA/HART - Zweileiter... - Seite 8 3 Produktbeschreibung Abb. 1: VEGACAL 67 - mit Kunststoffgehäuse Gehäusedeckel Gehäuse mit Elektronik Prozessanschluss Stützrohr Keramikisolator Typschild Das Typschild enthält die wichtigsten Daten zur Identifikation und zum Einsatz des Gerätes: VEGACAL 67 • 4 … 20 mA/HART - Zweileiter...
-
Seite 9: Arbeitsweise
Zusätzlich zum Typschild außen am Gerät finden Sie die Seriennummer auch im Inneren des Gerätes. Arbeitsweise Einsatzbereich Der VEGACAL 67 ist ein Füllstandsensor mit teilisolierter Elektrode zur kontinuierlichen Füllstandmessung unter hohen Prozesstempera- turen. Die Elektronik arbeitet nach dem Admittanzprinzip (phasenselektive Admittanzauswertung). -
Seite 10: Bedienung
Diese Funktion ist für zugelassene Geräte generell nicht verfügbar. Bedienung Das Gerät bietet folgende Bedienmöglichkeiten: • Mit dem Anzeige- und Bedienmodul • Mit dem passenden VEGA-DTM in Verbindung mit einer Bediensoftware nach dem FDT/DTM-Standard, z. B. PACTware und PC VEGACAL 67 • 4 … 20 mA/HART - Zweileiter... -
Seite 11: Verpackung, Transport Und Lagerung
Weitere Informationen finden Sie in der Betriebsanleitung "Anzeige- und Bedienmodul PLICSCOM" (Document-ID 27835). VEGACONNECT Der Schnittstellenadapter VEGACONNECT ermöglicht die Anbindung kommunikationsfähiger Geräte an die USB-Schnittstelle eines PCs. Zur Parametrierung dieser Geräte ist die Bediensoftware PACTware mit VEGA-DTM erforderlich. VEGACAL 67 • 4 … 20 mA/HART - Zweileiter... - Seite 12 Gewindeflansche stehen in verschiedenen Ausführungen nach folgenden Standards zur Verfügung: DIN 2501, EN 1092-1, BS 10, ANSI B 16.5, JIS B 2210-1984, GOST 12821-80. Weitere Informationen finden Sie in der Zusatzanleitung "Flansche nach DIN-EN-ASME-JIS" (Document-ID 31088). VEGACAL 67 • 4 … 20 mA/HART - Zweileiter...
-
Seite 13: Montieren
Dies gilt vor allem bei Montage im Freien, in Räumen, in denen mit Feuchtigkeit zu rechnen ist (z. B. durch Reinigungsprozesse) oder an gekühlten bzw. beheizten Behältern. Abb. 4: Maßnahmen gegen das Eindringen von Feuchtigkeit VEGACAL 67 • 4 … 20 mA/HART - Zweileiter... -
Seite 14: Montagehinweise
Fehlmessungen führen. Montieren Sie das Gerät deshalb an einer Stelle im Behälter, wo keine störenden Einflüsse, wie z. B. von Befüllöffnungen, Rührwerken etc. auftreten können. Dies gilt vor allem für Gerätetypen mit langer Elektrode. VEGACAL 67 • 4 … 20 mA/HART - Zweileiter... - Seite 15 Achten Sie darauf, dass die maximal zulässige Zugbelastung des Tragkabels nicht überschritten wird. Diese Gefahr besteht vor allem bei besonders schweren Schüttgütern und großen Messlängen. Die maximal zulässige Zugbelastung finden Sie im Kapitel "Technische Daten". VEGACAL 67 • 4 … 20 mA/HART - Zweileiter...
-
Seite 16: An Die Spannungsversorgung Anschließen
Die Daten für die Spannungsversorgung finden Sie im Kapitel "Tech- nische Daten". Sorgen Sie für eine sichere Trennung des Versorgungskreises von den Netzstromkreisen nach DIN EN 61140 VDE 0140-1. Die VEGA- Speisegeräte VEGATRENN 149AEx, VEGASTAB 690, VEGADIS 371 sowie alle VEGAMET erfüllen diese Forderung. -
Seite 17: Anschlussschritte
4. Anschlusskabel ca. 10 cm (4 in) abmanteln, Aderenden ca. 1 cm (0.4 in) abisolieren 5. Kabel durch die Kabelverschraubung in den Sensor schieben 6. Öffnungshebel der Klemmen mit einem Schraubendreher anhe- ben (siehe nachfolgende Abbildung) VEGACAL 67 • 4 … 20 mA/HART - Zweileiter... - Seite 18 10. Schirm an die innere Erdungsklemme anschließen, die äußere Erdungsklemme mit dem Potenzialausgleich verbinden 11. Überwurfmutter der Kabelverschraubung fest anziehen. Der Dichtring muss das Kabel komplett umschließen 12. Gehäusedeckel verschrauben Der elektrische Anschluss ist somit fertig gestellt. VEGACAL 67 • 4 … 20 mA/HART - Zweileiter...
-
Seite 19: Anschlussplan Einkammergehäuse
5 6 7 8 Abb. 8: Elektronik- und Anschlussraum Einkammergehäuse Steckverbinder für VEGACONNECT (I²C-Schnittstelle) Federkraftklemmen zum Anschluss der externen Anzeige VEGADIS 61 Erdungsklemme zum Anschluss des Kabelschirms Federkraftklemmen für die Spannungsversorgung VEGACAL 67 • 4 … 20 mA/HART - Zweileiter... -
Seite 20: Anschlussplan Zweikammergehäuse
I 2 C Abb. 9: Anschlussplan Einkammergehäuse Spannungsversorgung, Signalausgang Anschlussplan Zweikammergehäuse Gehäuseübersicht Abb. 10: Zweikammergehäuse Gehäusedeckel Anschlussraum Blindstopfen oder Anschlussstecker M12 x 1 für VEGADIS 61 (optional) Gehäusedeckel Elektronikraum Filterelement für Luftdruckausgleich Kabelverschraubung VEGACAL 67 • 4 … 20 mA/HART - Zweileiter... - Seite 21 Steckverbinder für VEGACONNECT (I²C-Schnittstelle) Interne Verbindungsleitung zum Anschlussraum Anschlussklemmen für VEGADIS 61 Anschlussraum I 2 C Abb. 12: Anschlussraum Zweikammergehäuse Federkraftklemmen für die Spannungsversorgung Steckverbinder für VEGACONNECT (I²C-Schnittstelle) Erdungsklemme zum Anschluss des Kabelschirms VEGACAL 67 • 4 … 20 mA/HART - Zweileiter...
-
Seite 22: Anschlussplan - Ausführung Ip 66/Ip 68, 1 Bar
Abb. 13: Anschlussplan Zweikammergehäuse Spannungsversorgung, Signalausgang Anschlussplan - Ausführung IP 66/IP 68, 1 bar Aderbelegung Anschluss- kabel Abb. 14: Aderbelegung Anschlusskabel Braun (+) und blau (-) zur Spannungsversorgung bzw. zum Auswertsystem Abschirmung VEGACAL 67 • 4 … 20 mA/HART - Zweileiter... -
Seite 23: In Betrieb Nehmen Mit Dem Anzeige- Und Bedienmodul Plicscom
Einrasten drehen 4. Gehäusedeckel mit Sichtfenster fest verschrauben Der Ausbau erfolgt sinngemäß umgekehrt. Das Anzeige- und Bedienmodul wird vom Sensor versorgt, ein weite- rer Anschluss ist nicht erforderlich. VEGACAL 67 • 4 … 20 mA/HART - Zweileiter... -
Seite 24: Bediensystem
Falls Sie das Gerät mit einem Anzeige- und Bedienmodul zur ständi- gen Messwertanzeige nachrüsten wollen, ist ein erhöhter Deckel mit Sichtfenster erforderlich. Bediensystem Abb. 16: Anzeige- und Bedienelemente LC-Display Anzeige der Menüpunktnummer Bedientasten • Tastenfunktionen [OK]-Taste: – In die Menüübersicht wechseln VEGACAL 67 • 4 … 20 mA/HART - Zweileiter... -
Seite 25: Inbetriebnahmeschritte
Messwertanzeige ausgelöst. Dabei gehen die noch nicht mit [OK] bestätigten Werte verloren. Inbetriebnahmeschritte Einschaltphase Nach dem Anschluss des VEGACAL 67 an die Spannungsversor- gung bzw. nach Spannungswiederkehr führt das Gerät zunächst ca. 30 Sekunden lang einen Selbsttest durch: • Interne Prüfung der Elektronik •... - Seite 26 Anhand dieser Eingaben wird dann die eigentliche Füllhöhe errech- net. Der VEGACAL 67 muss dazu eingebaut sein. Für diesen Abgleich ist eine Änderung des Füllstandes notwendig. Im Hauptmenüpunkt "Grundeinstellung" sollten zur optimalen Ein- stellung der Messung die einzelnen Untermenüpunkte nacheinander ausgewählt und mit den richtigen Parametern versehen werden.
- Seite 27 Stelle setzen. Den gewünschten Prozentwert mit [+] einstellen und mit [OK] speichern. Der Cursor springt nun auf den Kapazitätswert. 3. Passend zum Prozentwert den unten angezeigten aktuellen Kapazitätswert in pF für den vollen Behälter eingeben. VEGACAL 67 • 4 … 20 mA/HART - Zweileiter...
- Seite 28 Anlagen sollte zur genaueren Identifizierung der einzelnen Messstellen eine einmalige Bezeichnung eingegeben werden. Sensor-TAG Sensor Mit diesem Menüpunkt ist die Grundeinstellung abgeschlossen und Sie können nun mit der [ESC]-Taste ins Hauptmenü zurückspringen. VEGACAL 67 • 4 … 20 mA/HART - Zweileiter...
-
Seite 29: Grundeinstellung
Die Min.- und Max.-Werte werden auf den aktuellen Wert zurückge- setzt. Menüplan Grundeinstellung ▶ Grundeinstellung Display Diagnose Service Info Min.-Abgleich Max.-Abgleich Dämpfung Linearisierungskurve 0.00 % 100.00 % Linear 0.0 pF 1000.0 pF 82.5 pF 327.4 pF Sensor-TAG Sensor VEGACAL 67 • 4 … 20 mA/HART - Zweileiter... - Seite 30 Reset Sprache ▼ Kennlinie: 4-20 mA ▼ ▼ Simulation starten? Reset auswählen? Deutsch Störmode: < 3.6 mA ▼ Min.-Strom: 4 mA HART-Betriebsart Sensordaten kopieren Standard Adresse 0 Sensordaten kopieren? Jetzt aktivieren? VEGACAL 67 • 4 … 20 mA/HART - Zweileiter...
-
Seite 31: 6.10 Sicherung Der Parametrierdaten
Betriebsanleitung und anschließend zu archivieren. Sie stehen damit für mehrfache Nutzung bzw. für Servicezwecke zur Verfügung. Ist der VEGACAL 67 mit einem Anzeige- und Bedienmodul ausge- stattet, so können die wichtigsten Daten aus dem Sensor in das An- zeige- und Bedienmodul gelesen werden. Die Vorgehensweise wird in der Betriebsanleitung "Anzeige- und Bedienmodul"... -
Seite 32: In Betrieb Nehmen Mit Pactware Und Anderen Bedienprogrammen
VEGACONNECT extern TWIST Abb. 18: Anschluss via VEGACONNECT extern I²C-Bus (Com.)-Schnittstelle am Sensor I²C-Anschlusskabel des VEGACONNECT VEGACONNECT USB-Kabel zum PC Erforderliche Komponenten: • VEGACAL 67 • PC mit PACTware und passendem VEGA-DTM VEGACAL 67 • 4 … 20 mA/HART - Zweileiter... -
Seite 33: Parametrierung Mit Pactware
Beschreibung ist in der Online-Hilfe von PACTware und den VEGA- DTMs enthalten. Hinweis: Bitte beachten Sie, dass zur Inbetriebnahme des VEGACAL 67 die DTM Collection in der aktuellen Version benutzt werden muss. Alle derzeit verfügbaren VEGA-DTMs sind in einer DTM Collection auf CD zusammengefasst und können gegen eine Schutzgebühr... -
Seite 34: Parametrierung Mit Ams™ Und Pdm
Es wird empfohlen, die Parametrierdaten zu dokumentieren bzw. zu speichern. Sie stehen damit für mehrfache Nutzung bzw. für Service- zwecke zur Verfügung. Die VEGA DTM Collection und PACTware in der lizenzierten, profes- sionellen Version bieten Ihnen die geeigneten Werkzeuge für eine systematische Projektspeicherung und -dokumentation. -
Seite 35: Instandhalten Und Störungen Beseitigen
24 Stunden Service- Sollten diese Maßnahmen dennoch zu keinem Ergebnis führen, Hotline rufen Sie in dringenden Fällen die VEGA Service-Hotline an unter Tel. +49 1805 858550. Die Hotline steht Ihnen auch außerhalb der üblichen Geschäftszeiten an 7 Tagen in der Woche rund um die Uhr zur Verfügung. Da wir die- sen Service weltweit anbieten, erfolgt die Unterstützung in englischer... - Seite 36 Zwischen keinem der Anschlüsse darf eine Verbindung bestehen (hochohmig). Falls dennoch eine Verbindung besteht - Gerät austau- schen bzw. zur Reparatur einsenden. Abb. 20: Widerstand innerhalb der Messsonde prüfen Abschirmung Messsonde Erdpotenzial VEGACAL 67 • 4 … 20 mA/HART - Zweileiter...
-
Seite 37: Verhalten Nach Störungsbeseitigung
Die Seriennummer finden Sie auf dem Typschild des Gerätes oder auf dem Lieferschein zum Gerät. Information: Beim Laden vor Ort müssen zuvor die Auftragsdaten vom Internet he- runtergeladen werden (siehe Betriebsanleitung "Elektronikeinsatz"). VEGACAL 67 • 4 … 20 mA/HART - Zweileiter... -
Seite 38: Elektrode Kürzen
Abb. 21: Straffgewicht berücksichtigen und Seil entsprechend kürzen 5. Straffgewicht wieder bündig auf das Seil schieben und mit den beiden Gewindestiften fixieren. 6. Abgleich erneut durchführen. Siehe dazu "Inbetriebnahmeschrit- te, Min.-Abgleich durchführen - Max.-Abgleich durchführen". VEGACAL 67 • 4 … 20 mA/HART - Zweileiter... -
Seite 39: Vorgehen Im Reparaturfall
Das ausgefüllte Formular und eventuell ein Sicherheitsdatenblatt außen auf der Verpackung anbringen • Bitte erfragen Sie die Adresse für die Rücksendung bei der für Sie zuständigen Vertretung. Sie finden diese auf unserer Homepage www.vega.com. VEGACAL 67 • 4 … 20 mA/HART - Zweileiter... -
Seite 40: Ausbauen
Mensch und Umwelt und ermöglicht eine Wiederverwendung von wertvollen Rohstoffen. Werkstoffe: siehe Kapitel "Technische Daten" Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu ent- sorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung. VEGACAL 67 • 4 … 20 mA/HART - Zweileiter... -
Seite 41: Anhang
0,275 … 6 m (0.902 … 19.69 ft) Ʋ Seil (ø 8 mm/0.315 in) 0,5 … 40 m (1.64 … 131.23 ft) Stützrohrlänge L1 0,2 … 5,6 m (0.656 … 18.37 ft) Seil elektrisch mit dem Straffgewicht verbunden. VEGACAL 67 • 4 … 20 mA/HART - Zweileiter... - Seite 42 -40 … +80 °C (-40 … +176 °F) peratur Prozessbedingungen Prozessdruck -1 … 16 bar/-100 … 1600 kPa (-14.5 … 232 psig) Prozesstemperatur (Gewinde- bzw. Flanschtemperatur) Ʋ Standard -50 … +300 °C (-58 … +572 °F) VEGACAL 67 • 4 … 20 mA/HART - Zweileiter...
- Seite 43 1 x IP 68-Kabelverschraubung M20 x 1,5; 1 x Blindstop- fen M20 x 1,5; 1 x Blindstopfen M16 x 1,5 Je nach Ausführung M12 x 1, nach DIN 43650, Harting, 7/8" FF. VEGACAL 67 • 4 … 20 mA/HART - Zweileiter...
- Seite 44 IP 40 Werkstoff Ʋ Gehäuse Ʋ Sichtfenster Polyesterfolie Spannungsversorgung Betriebsspannung Ʋ Nicht-Ex-Gerät 12 … 36 V DC Ʋ EEx-ia-Gerät 12 … 30 V DC Ʋ EEx-d-ia-Gerät 18 … 36 V DC VEGACAL 67 • 4 … 20 mA/HART - Zweileiter...
- Seite 45 IP 66/IP 68 (0,2 bar) häuse - Feinguss; Edelstahlgehäuse - elektropoliert Ʋ Aluminium- und Edelstahlgehäuse, IP 66/IP 68 (1 bar) Feinguss (optional) Überspannungskategorie Schutzklasse Voraussetzung für die Einhaltung der Schutzart ist das passende Kabel. VEGACAL 67 • 4 … 20 mA/HART - Zweileiter...
-
Seite 46: 10.2 Maße
Abb. 24: Gehäuseausführungen in Schutzart IP 66/IP 68 (0,2 bar) - mit eingebautem Anzeige- und Bedienmodul vergrößert sich die Gehäusehöhe um 9 mm/0.35 in Kunststoffgehäuse Aluminiumgehäuse Aluminium-Zweikammergehäuse Edelstahlgehäuse, elektropoliert Edelstahlgehäuse - Feinguss Edelstahl-Zweikammergehäuse - Feinguss VEGACAL 67 • 4 … 20 mA/HART - Zweileiter... -
Seite 47: Gehäuse In Schutzart Ip 66/Ip 68 (1 Bar)
Abb. 25: Gehäuseausführungen in Schutzart IP 66/IP 68 (1 bar) - mit eingebautem Anzeige- und Bedienmodul vergrößert sich die Gehäusehöhe um 9 mm/0.35 in Aluminiumgehäuse Edelstahlgehäuse - Feinguss Edelstahl-Zweikammergehäuse - Feinguss VEGACAL 67 • 4 … 20 mA/HART - Zweileiter... - Seite 48 (1.58") (0.59") Abb. 26: VEGACAL 67, Gewindeausführung G1½ A (ISO 228 T1) und 1½ NPT, -50 … +300 °C (-58 … +572 °F) Ausführung -50 … +400 °C (-58 … +752 °F) nur mit externem Gehäuse. Siehe Zusatzanleitung "Externes Gehäuse - VEGACAP, VEGACAL"...
-
Seite 49: Gewerbliche Schutzrechte
Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellectuel- le. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com. - Seite 50 Notizen VEGACAL 67 • 4 … 20 mA/HART - Zweileiter...
- Seite 51 Notizen VEGACAL 67 • 4 … 20 mA/HART - Zweileiter...
- Seite 52 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. Änderungen vorbehalten © VEGA Grieshaber KG, Schiltach/Germany 2013 VEGA Grieshaber KG Telefon +49 7836 50-0 Am Hohenstein 113 Fax +49 7836 50-201 77761 Schiltach E-Mail: info.de@vega.com...
