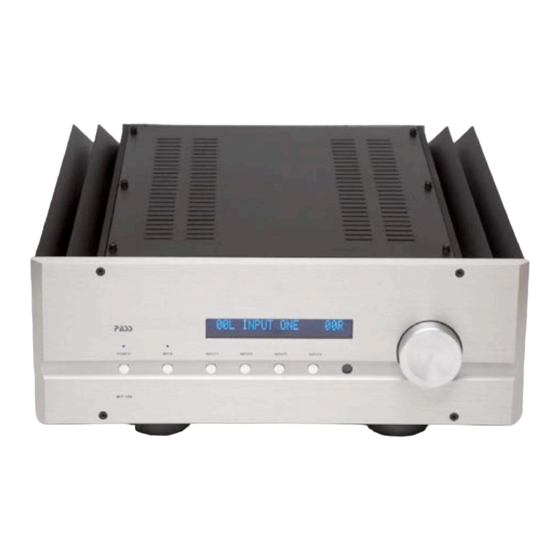

Pass INT-150 Bedienungsanleitung
Verwandte Anleitungen für Pass INT-150
Inhaltszusammenfassung für Pass INT-150

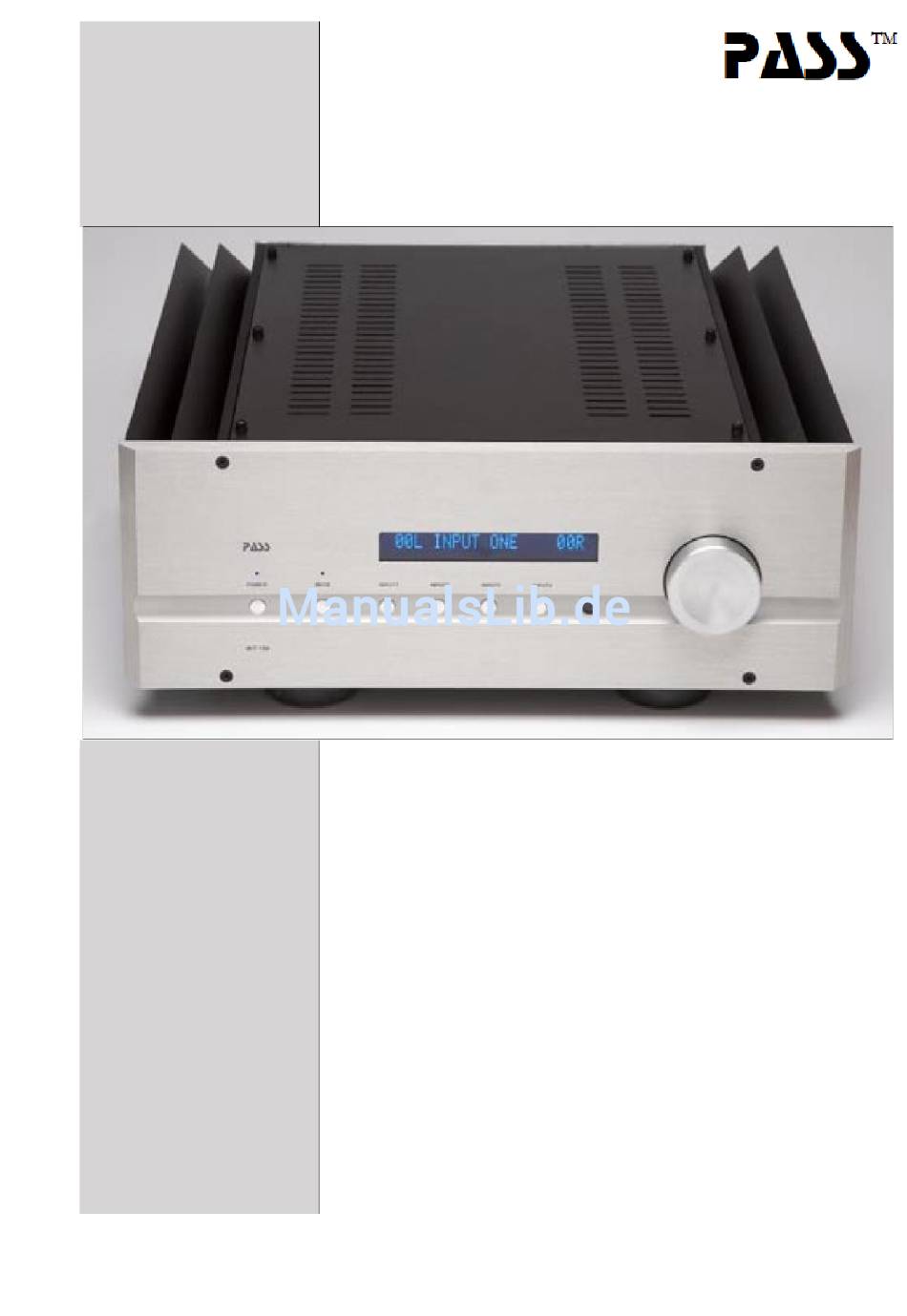

- Seite 1 Bedienungsanleitung für INT-150 27. August 2009...
- Seite 2 Erdung: Es sollte ausreichend Vorsorge getroffen werden, damit die in ein elektrisches Produkt eingebauten Erdungsvorkehrungen niemals verletzt wer- den können. Netzkabel: Pass Labs liefert Ihnen ein Netzkabel, das sämtlichen gesetzlichen Erfordernissen des Marktgebietes entspricht, in dem das Produkt ursprünglich verkauft wurde. Wenn Sie sich für eine Ersetzung durch ein Nachrüstprodukt entscheiden, dann raten wir Ihnen dringend, ein gepoltes Kabel zu verwenden, das von der entsprechenden lokalen Behörde in Bezug auf volle Sicherheit...
- Seite 3 Harderweg 1 22549 Hamburg www.audio-components.de info@audio-components.de Telefon: 0049 40 2785860 Fax: 0049 40 278586 “Pass”, “ ”, “Pass Labs”, “Pass Laboratories”, "Supersymmetery”, “Aleph” und “Zen” sind eingetragene Warenzeichen. Alle diesbezüglichen Rechte sind gesetzlich geschützt. Bedienungsanleitung für INT-150 Seite 3 von 13...
- Seite 4 Zuverlässigkeit aus einfachen Schaltungen heraus, und das bei einer ge- ringen oder gar keiner Rückkopplung. Im Jahre 1998 brachte Pass Labs auf der Grundlage der mit einem Markenzei- chen geschützten "SuperSymmetric"-Topologie (US-Patent Nr. 5,376,899) die X-Serie von Audioleistungsverstärkern heraus, die eine starke Power und eine hohe Leistungsfähigkeit aus einfachen Schaltungen bei einer minimalen Rück-...
- Seite 5 Es ist einfacher, Verzerrungen in den beiden Hälften anzugleichen, als diese mit Gegenkopplung zu entfernen. Das ist das Operationsprinzip der X- Verstärker. Seit dem X1000 sind die Produkte von Pass Labs ständig in Richtung einer höheren Leistungsfähigkeit weiterentwickelt worden. Zur Klasse-AB-"X"-Serie kamen die Klasse-A-"XA"-Verstärker hinzu. Nachfolgende Verbesserungen der Klasse-AB-"X"-Verstärker resultierten in den "X.5"-Produkten, deren phä-...
-
Seite 6: Installation Des Gerätes
Sicherheitsmasse und eine Trennung von Systemmasseschleifen bietet, mit der Erde verbunden. Sollte Ihr Audiosystem ein Gerät haben, das eine zusätzliche Signalmasse erforderlich macht, dann finden Sie einen solchen Masseanschluss an der Rückseite des INT-150 (weiße Anschlussklemme mit der Beschriftung "Signal Gnd"). Bedienungsanleitung für INT-150... - Seite 7 A) Vorverstärkereingänge (1 und 2: XLR/RCA, 3 und 4: RCA) B) Vorverstärkerausgänge (XLR/RCA) C) Lautsprecheranschluss für rechten Kanal D) Signalmasseanschluss E) IEC-520-Wechselstromeingangs-Steckerbuchse F) Hauptnetzschalter (die Aus-Stellung bedeutet keine sichere Trennung!) G) Sicherungshalter H) Lautsprecheranschluss für linken Kanal Bedienungsanleitung für INT-150 Seite 7 von 13...
- Seite 8 Rückwand angegeben. Es sind 100 V, 120 V, 220 V, 230 V bzw. 240 V ange- geben. Die kleineren Leistungsverstärker, Vorverstärker und Vollverstärker von Pass Laboratories haben eine Sicherung vom 3AG Slow Blow-Typ (entspricht dem 313-Typ auf den europäischen Märkten). Der erforderliche Sicherungswert ist am Verstärker angegeben.
- Seite 9 Pin 3 den invertierten (d.h. den negativen) Eingang. Die Pinnum- mern sind an der XLR-Buchse angegeben. Wenn Sie eine Brücke falsch neu aufstecken oder das Aufstecken vergessen, dann funktioniert der Verstärker nicht ordnungsgemäß. Bedienungsanleitung für INT-150 Seite 9 von 13...
- Seite 10 Helligkeit, wenn eine Bedienfunktion über die Fernbedienung oder an der Frontplatte des Vollverstärkers aktiviert wird. Bitte beachten Sie: Die Fernbedienung ist für mehrere Produkte von Pass Labs bestimmt. Nicht alle auf dieser Fernbedienung verfügbaren Funktionen sind auf Ihren Vollverstärker anwendbar. "5", "tape", "pass thru" und "ext amp on" sind nicht auf Ihren Vollverstärker INT-150 anwendbar.
- Seite 11 Wir haben festgestellt, dass ca. 90 % der schlecht klingenden Kabel auch echt schlecht klingende Verbindungen sind. Wir empfehlen Ihnen, die Aufmerksam- keit auf die Sauberkeit der elektrischen Kontaktflächen und auf den richtigen Sitz der Anschlussstecker zu lenken. Bedienungsanleitung für INT-150 Seite 11 von 13...
-
Seite 12: Lebensdauer Des Produktes
Nachher wird die Langlebigkeit von der Anzahl an thermischen Betriebszyklen abhängen. Wir können aber sagen, dass wir Verstärker mehr als 20 Jahre in Betrieb hatten, ohne dass eine besondere "Gerätesterblichkeit" auftrat. Über längere Zeiträume haben wir noch keine verwertbaren Informationen. Bedienungsanleitung für INT-150 Seite 12 von 13... -
Seite 13: Garantieinformationen
Bitte prüfen Sie gemeinsam mit dem von uns für das Land, in dem Sie dieses Produkt gekauft haben, autorisierten Lieferanten auf spezielle Garantieinforma- tionen. Für alle Produkte von Pass Laboratories, die bei einem autorisierten Pass La- boratories-Händler in Nordamerika gekauft wurden, gilt eine übertragbare be- grenzte 3-Jahre-Garantie. Diese Garantie inkludiert alle ausgewechselten Teile und angefallenen Arbeitskosten der Reparatureinrichtung plus Rücklieferung an...
