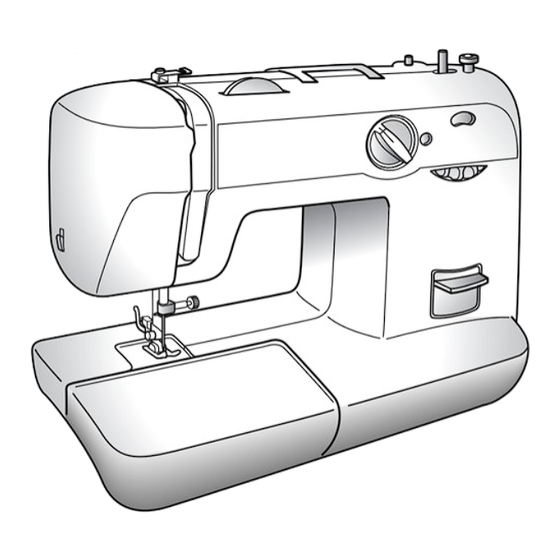

- Seite 1 XL5000_brotherGER_cover Bedienungsanleitung DEUTSCH 885-448 XC7439-021 Printed in China XC7439-021 XL5000 (NA03J058) Bk...
-
Seite 2: Wichtige Sicherheitshinweise
XL5000de.book Page 1 Thursday, November 20, 2003 10:20 AM WICHTIGE SICHERHEITSHINWEISE Beim Gebrauch dieser Maschine sollten stets die folgenden grundlegenden Sicherheitsvorkehrungen getroffen werden: Lesen Sie vor Gebrauch alle Anweisungen. GEFAHR Um Stromschläge zu vermeiden: 1. Die Maschine sollte niemals unbeaufsichtigt gelassen werden, wenn sie an die Stromversorgung angeschlossen ist. -
Seite 3: Anschließen Der Stecker, Netzschalter Und Nählichtschalter
XL5000de.book Page 2 Thursday, November 20, 2003 10:20 AM ——————————————————————————————————————————————————————————————— NUR FÜR BENUTZER IN GROSSBRITANNIEN, IRLAND, MALTA UND ZYPERN Wenn diese Maschine mit einem dreipoligen, nicht lösbaren BS-Stecker ausgestattet ist, lesen Sie bitte die folgenden Hinweise. WICHTIG (in Großbritannien) Setzen Sie stets den Sicherungsdeckel wieder auf. Verwenden Sie niemals Stecker ohne Sicherungsdeckel. -
Seite 4: Inhaltsverzeichnis
XL5000de.book Page 3 Thursday, November 20, 2003 10:20 AM INHALT WICHTIGE SICHERHEITSHINWEISE .................. 1 ANSCHLIEßEN DER STECKER, NETZSCHALTER UND NÄHLICHTSCHALTER ....2 INHALT ..........................3 WICHTIGE TEILE .........................4 ZUBEHÖR ...........................5 BEDIENUNG IHRER NÄHMASCHINE ................6 Anschließen der Stecker ............................ 6 Netz-/Nählichtschalter ............................7 Fußanlasser ............................... -
Seite 5: Wichtige Teile
XL5000de.book Page 4 Thursday, November 20, 2003 10:20 AM AUFBAU IHRER NÄHMASCHINE ————————————————————————————————————————————————— WICHTIGE TEILE 1 Unterfadenspuler (Seite 15) C Handgriff Hiermit wird der Faden, den Sie als Unterfaden D Handrad verwenden, auf die Spule gewickelt. Zum Heben und Senken der Nadel in Ihre Richtung 2 Garnrollenstift (Seite 15 und 18) drehen (gegen den Uhrzeigersinn). -
Seite 6: Zubehör
XL5000de.book Page 5 Thursday, November 20, 2003 10:20 AM ZUBEHÖR 2 X59370-021 XA4911-151 X59369-321 (Für 1-Stufen-Knopflochautomatik) (Für 4-Stufen-Knopflochautomatik) 6 SA156(nur U.S.A.) 5 X57521-001 3 X59375-121 4 129583-001 SFB(XA5539-151)(Für andere Länder) 7 X55467-021 8 130920-021 9 XA3442-121 1 Knopflochfuß (1 St.) Teilenummer für Zickzacknähfuß: 138135-122 Fußanlasser: 2 Reißverschlussfuß... -
Seite 7: Bedienung Ihrer Nähmaschine
XL5000de.book Page 6 Thursday, November 20, 2003 10:20 AM AUFBAU IHRER NÄHMASCHINE ————————————————————————————————————————————————— BEDIENUNG IHRER NÄHMASCHINE WARNHINWEIS Verwenden Sie nur gewöhnlichen Haushaltstrom als Stromquelle. Das Verwenden andersartiger Stromquellen kann Brände, Stromschläge und Maschinenschäden zur Folge haben. Schalten Sie die Maschine in den folgenden Situationen am Netzschalter aus und ziehen Sie den Stecker aus der Steckdose: •... -
Seite 8: Netz-/Nählichtschalter
XL5000de.book Page 7 Thursday, November 20, 2003 10:20 AM Fußanlasser Hinweis G Wenn Sie sich von der Maschine entfernen, Wenn Sie den Fußanlasser leicht herunterdrücken, näht sollten Sie sie am Netzschalter ausschalten die Maschine mit geringer Geschwindigkeit. Wenn Sie oder den Netzstecker aus der stärker drücken, wird die Nähgeschwindigkeit erhöht. -
Seite 9: Überprüfen Der Nadel
XL5000de.book Page 8 Thursday, November 20, 2003 10:20 AM AUFBAU IHRER NÄHMASCHINE ————————————————————————————————————————————————— Heben Sie die Nadelstange in die höchste Position. Überprüfen der Nadel Senken Sie den Nähfuß. Für einen problemlosen Nähvorgang sollten Sie nur gerade und spitze Nähnadeln verwenden. Wenn bereits eine Nadel eingesetzt ist, lösen Sie Zur Überprüfung, ob die Nadel verbogen ist, legen Sie die flache die Nadelklemme mit einem Schraubendreher und... -
Seite 10: Umbau Zur Freiarmfunktion
XL5000de.book Page 9 Thursday, November 20, 2003 10:20 AM Setzen Sie einen anderen Nähfuß so auf die Umbau zur Freiarmfunktion Stichplatte, dass die Querstange auf dem Nähfuß unter dem Schlitz des Halters sitzt. Das Nähen mit Freiarm ist praktisch, wenn Sie röhrenförmige und schwer zugängliche Stellen nähen Senken Sie den Nähfußhebel ab und befestigen Sie müssen. -
Seite 11: Die Regler
XL5000de.book Page 10 Thursday, November 20, 2003 10:20 AM AUFBAU IHRER NÄHMASCHINE ————————————————————————————————————————————————— DIE REGLER Stichmuster-Einstellrad Hinweis Für die Auswahl eines Stichs drehen Sie einfach das G Das das Stichmuster-Einstellrad nicht Stichmuster-Einstellrad in die eine oder andere stufenlos verstellbar ist, kann es nicht direkt Richtung. -
Seite 12: Empfohlene Einstellwerte
XL5000de.book Page 11 Thursday, November 20, 2003 10:20 AM Empfohlene Einstellwerte I 21 Stiche (1-Stufen-Knopfloch-Automatik) Empfohlene Breite Empfohlene Länge Muster Stichname Seite in Anleitung [mm (Zoll)] [mm (Zoll)] 1-STUFEN-KNOPFLOCH- -1.5 AUTOMATIK (3/16) (1/64-1/16) GERADSTICH — 25, 34, 35 (MITTE) (1/16-3/16) GERADSTICH —... - Seite 13 XL5000de.book Page 12 Thursday, November 20, 2003 10:20 AM AUFBAU IHRER NÄHMASCHINE ————————————————————————————————————————————————— I 17 Stiche (1-Stufen-Knopfloch-Automatik) Empfohlene Breite Empfohlene Länge Muster Stichname Seite in Anleitung [mm (Zoll)] [mm (Zoll)] 1-STUFEN-KNOPFLOCH- -1.5 AUTOMATIK (3/16) (1/64-1/16) GERADSTICH — 25, 34, 35 (MITTE) (1/16-3/16) GERADSTICH...
- Seite 14 XL5000de.book Page 13 Thursday, November 20, 2003 10:20 AM I 17 Stiche (4-Stufen-Knopfloch) Empfohlene Breite Empfohlene Länge Muster Stichname Seite in Anleitung [mm (Zoll)] [mm (Zoll)] -1.5 4-STUFEN-KNOPFLOCH (3/16) (1/64-1/16) ZICKZACKSTICH 26, 33, 36 (1/16) (1/64-3/16) ZICKZACKSTICH 26, 33, 36 (1/18) (1/64-3/16) ZICKZACKSTICH...
-
Seite 15: Stichlängen-Einstellrad
XL5000de.book Page 14 Thursday, November 20, 2003 10:20 AM AUFBAU IHRER NÄHMASCHINE ————————————————————————————————————————————————— – Stichlängen-Einstellrad • Um immer die besten Ergebnisse zu erhalten, müssen Sie • • möglicherweise entsprechend dem eingestellten Stich die • Stichlänge anpassen. Die auf dem Einstellrad angegebenen Zahlen repräsentieren die Stichlänge in Millimeter (mm) (1/25 Zoll). -
Seite 16: Fadenführung
XL5000de.book Page 15 Thursday, November 20, 2003 10:20 AM FADENFÜHRUNG Drehen Sie die Spule mit der Hand im Aufspulen des Unterfadens Uhrzeigersinn, bis die Feder in den Schlitz einrastet. ACHTUNG Verwenden Sie nur die Unterfadenspule, (Teilenummer: SA156, SFB (XA5539-151)), die speziell für diese Nähmaschine entwickelt wurde. -
Seite 17: Einfädeln Des Unterfadens
XL5000de.book Page 16 Thursday, November 20, 2003 10:20 AM AUFBAU IHRER NÄHMASCHINE ————————————————————————————————————————————————— ACHTUNG Einfädeln des Unterfadens Befolgen Sie die Anweisungen sorgfältig. Wenn der Faden nicht vollständig ACHTUNG abgeschnitten wird, kann er sich während des Aufspulens auf der Spule Fehlerhaftes Einsetzen der Spule kann zur verwickeln, was dazu führen kann, dass Folge haben, dass die Fadenspannung zu die Nadel abbricht. - Seite 18 XL5000de.book Page 17 Thursday, November 20, 2003 10:20 AM Einen ca. 10 cm (4 Zoll) langen Faden aus einer vollen Spule abwickeln und die Spule in ACHTUNG die Spulenkapsel einsetzen. (Siehe Abb. A-1.) Ziehen Sie den Faden in den Schlitz, dann Um das Verletzungsrisiko durch sich nach unten und nach links, wie in Abb.
-
Seite 19: Einfädeln Des Oberfadens
XL5000de.book Page 18 Thursday, November 20, 2003 10:20 AM AUFBAU IHRER NÄHMASCHINE ————————————————————————————————————————————————— Einfädeln des Oberfadens 1 Garnrollenstift 3 Fadenspanner 2 Fadenführung 4 Fadenhebel 1 Garnrollenstift 2 Fadenführung ACHTUNG 3 Fadenspanner 4 Fadenhebel Achten Sie darauf, dass die Maschine einwandfrei eingefädelt ist, der Faden Halten Sie den Faden fest und ziehen Sie Ihn könnte sich sonst verwickeln und die zwischen die Fadenspanner. -
Seite 20: Anwendung Des Nadeleinfädlers (Modelle Mit Nadeleinfädler)
XL5000de.book Page 19 Thursday, November 20, 2003 10:20 AM Führen Sie den Faden nach unten und hinter Drehen Sie das Handrad zu Ihnen hin (gegen die Fadenführung. den Uhrzeigersinn), bis der Nadelhalter unten mit dem Halter des Nadeleinfädlerhakens ausgerichtet ist. 1 Nadelhalter 2 Nadeleinfädlerhebel 3 Hakenhalter... -
Seite 21: Schnelles Unterfaden-System Fast Start Bobbin (Modelle Mit Einem Schnellen Unterfadensystem)
XL5000de.book Page 20 Thursday, November 20, 2003 10:20 AM AUFBAU IHRER NÄHMASCHINE ————————————————————————————————————————————————— Drehen Sie den Nadeleinfädlerhebel auf sich zu (Richtung Vorderseite), wobei Sie den Schnelles Unterfaden-System FAST START BOBBIN Faden locker festhalten. Der Greifer zieht den (Modelle mit einem schnellen Unterfadensystem) Faden nun durch das Nadelöhr. -
Seite 22: Den Spulenfaden Hochziehen
XL5000de.book Page 21 Thursday, November 20, 2003 10:20 AM Den Spulenfaden hochziehen Nähen mit einer Zwillingsnadel Ihre Maschine kann mit dieser Nadel und zwei Heben Sie den Nähfuß und die Nadel in die Oberfäden nähen. Sie können die gleiche Farbe oder höchste Position. -
Seite 23: Spannung Des Fadens
XL5000de.book Page 22 Thursday, November 20, 2003 10:20 AM AUFBAU IHRER NÄHMASCHINE ————————————————————————————————————————————————— I Einfädeln der Zwillingsnadel I Mögliche Probleme, die durch falsche Der Faden sollte in jede Nadel einzeln eingefädelt werden. Fadenspannung verursacht werden können Die Oberfadenspannung ist zu straff. Einfädeln der rechten Nadel Auf der Oberseite des Stoffes entstehen Schlingen. - Seite 24 XL5000de.book Page 23 Thursday, November 20, 2003 10:20 AM Richtige Fadenspannung Die richtige Fadenspannung ist sehr wichtig, da durch eine zu geringe oder zu hohe Spannung die Nähte zu locker werden oder der Stoff kräuselt. 1 Rückseite 2 Oberseite...
-
Seite 25: Tabelle Mit Nadel-, Faden- Und Stoffkombinationen
XL5000de.book Page 24 Thursday, November 20, 2003 10:20 AM AUFBAU IHRER NÄHMASCHINE ————————————————————————————————————————————————— TABELLE MIT NADEL-, FADEN- UND STOFFKOMBINATIONEN Garn Stoffart Nadelgröße Größe Grobes Tuch Baumwolle – Synthetisch Mittelschwere Taft – mercerisiert 75/11 90/14 Stoffe Flannel, Seide oder – Gabardine seidebeschichtet Linon, Batist Baumwolle... -
Seite 26: Bitte Vor Dem Nähen Lesen
XL5000de.book Page 25 Thursday, November 20, 2003 10:20 AM Bitte vor dem Nähen lesen ACHTUNG Achten Sie zur Vermeidung von Verletzungen immer darauf, wo sich die Nadel gerade befindet. Halten Sie die Hände während des Nähens von allen beweglichen Teilen fern. Ziehen oder zerren Sie den Stoff nicht beim Nähen, die Nadel könnte dadurch abbrechen und Verletzungen verursachen. -
Seite 27: Zickzackstich
XL5000de.book Page 26 Thursday, November 20, 2003 10:20 AM AUFBAU IHRER NÄHMASCHINE ————————————————————————————————————————————————— Heben Sie den Nähfuß und drehen Sie den Zur Vorbereitung der Maschine für die Stoff in die neue Richtung, indem Sie die nächste Naht ziehen Sie ca. 10 cm(4 Zoll) Nadel als Drehpunkt benutzen. -
Seite 28: Blindstich
XL5000de.book Page 27 Thursday, November 20, 2003 10:20 AM I SATINSTICH Wenn der Stoff entfaltet ist, sehen Sie den Die Einstellung der Zickzackstichlänge im Blindsaumstich, wie in Abb. D dargestellt. Bereich “ ” erzeugt einen Satinstich (enger Zickzackstich). Der Satinstich kann zum Nähen von Knopflöchern und als Zierstich verwendet werden. -
Seite 29: Elastikstich
XL5000de.book Page 28 Thursday, November 20, 2003 10:20 AM AUFBAU IHRER NÄHMASCHINE ————————————————————————————————————————————————— I Stoffe zusammennähen Elastikstich Mit dem Elastikstich können Sie zwei Stoffe zusammennähen. Außerdem eignet er sich besonders gut für Stricksachen. Wenn Sie Nylon- Stiche Stichlänge Faden benutzen, ist die Naht nicht sichtbar. Stichname Muster Breite... -
Seite 30: Überwendlingstiche
XL5000de.book Page 29 Thursday, November 20, 2003 10:20 AM Wenn der Überstand breiter ist als das Überwendlingstiche Stichmuster, schneiden Sie den überstehenden Stoff nach dem Nähen ab. Stiche Stichlänge Eine fertige Überwendlingnaht ist im Bild unten dargestellt. Stichname Muster Breite [mm (Zoll)] [mm (Zoll)] Stretch-... -
Seite 31: Dreifach-Zickzackstich
XL5000de.book Page 30 Thursday, November 20, 2003 10:20 AM AUFBAU IHRER NÄHMASCHINE ————————————————————————————————————————————————— Dreifach-Zickzackstich Knopflöcher nähen (1-Stufen-Knopflochautomatik) Stiche Stichlänge Stichname Muster Breite Stiche [mm (Zoll)] Stichlänge [mm (Zoll)] Muster Breite Fuß [mm (Zoll.)] [mm (Zoll.)] Dreifach- Zickzackstich (1/16) -1.5 Knopflochfuß Dreifach- Fest 2.5 (1-Stufen-... -
Seite 32: Knopflöcher Nähen (4-Stufen-Knopfloch)
XL5000de.book Page 31 Thursday, November 20, 2003 10:20 AM Senken Sie den Knopflochhebel und drücken Wenn Sie mit dem Nähen fertig sind, straffen ihn leicht nach hinten. Sie die Kordel durch leichtes Ziehen und schneiden dann Überschüssiges ab. Halten Sie den Oberfaden leicht fest und starten Sie die Nähmaschine. - Seite 33 XL5000de.book Page 32 Thursday, November 20, 2003 10:20 AM AUFBAU IHRER NÄHMASCHINE ————————————————————————————————————————————————— I Naht sichern und Knopfloch schneiden Der vordere Riegel muss zuerst genäht werden. Legen Sie den Stoff so unter den Nähfuß, dass sich die Mitte der Verriegelungsmarkierung unter der Mitte des Nähfußes befindet Drehen Sie zum Sichern der Naht den Stoff und mit den beiden Linien auf dem Nähfuß...
-
Seite 34: Anpassen Von Knopflöchern
XL5000de.book Page 33 Thursday, November 20, 2003 10:20 AM • Mit dieser Einstellung erreichen Sie, dass Anpassen von Knopflöchern beide Seiten des Knopfloches gleich sind. Wenn die Stiche an den beiden Seiten des Knopflochs nicht gleich sind, können Sie sie wie folgt anpassen. -
Seite 35: Einnähen Von Reißverschlüssen
XL5000de.book Page 34 Thursday, November 20, 2003 10:20 AM AUFBAU IHRER NÄHMASCHINE ————————————————————————————————————————————————— Legen Sie die Stopfplatte auf die Stichplatte. Einnähen von Reißverschlüssen (Bei Nähmaschinen mit Untertransporthebel den unteren Transporteur durch Stellen des Untertransporthebels in die obere Position Stichna- Muster Stichlänge Stichbreite Fuß... -
Seite 36: Raffen
XL5000de.book Page 35 Thursday, November 20, 2003 10:20 AM Nähen Sie auf beiden Seiten vom Anfang des Stopfen Reißverschlusses bis zum Ende. Für optimale Ergebnisse sollte sich die Nadel dabei immer an der Reißverschlussseite des Fußes befinden. Muster Stichlänge Stichname [mm (Zoll)] Geradstich beliebig... -
Seite 37: Applikationen
XL5000de.book Page 36 Thursday, November 20, 2003 10:20 AM AUFBAU IHRER NÄHMASCHINE ————————————————————————————————————————————————— Entfernen Sie die Heftnaht bei Bedarf. Applikationen Anmerkung Stichlänge Stichbreite Stichname Muster [mm (Zoll)] [mm (Zoll)] G Nähen Sie zur Verstärkung und Sicherung Geradstiche am Anfang und am Ende der Naht. Zickzackstich (1/16) (1/64-1/16) - Seite 38 XL5000de.book Page 37 Thursday, November 20, 2003 10:20 AM I Sticken Ziehen Sie den Unterfaden an der Startposition nach oben durch, indem Sie am Handrad drehen und nähen Sie dann ein paar Sticken Sie die Umrandung des Motivs durch Befestigungsstiche. Bewegung des Stickrahmens.
-
Seite 39: Wartung
XL5000de.book Page 38 Thursday, November 20, 2003 10:20 AM AUFBAU IHRER NÄHMASCHINE ————————————————————————————————————————————————— WARTUNG Setzen Sie die Kopfabdeckung wieder auf und Die Glühbirne auswechseln ziehen die Schraube fest. Ziehen Sie den Netzstecker aus der Netzsteckdose. Lösen Sie die Schraube der Kopfabdeckung. Ölen Ziehen Sie den Netzstecker aus der Netzsteckdose. -
Seite 40: Reinigen
XL5000de.book Page 39 Thursday, November 20, 2003 10:20 AM I Reinigen der Greiferbahn Reinigen Entfernen Sie angesammelte Fusseln und I Ausbau des Spulenfachgreifers Fäden von Haltering, Greifer, Treiber und Greifergehäuse mit einer Bürste. Heben Sie die Nadel an ihre höchste Position und stecken Sie die Nähmaschine aus. -
Seite 41: Leistungs-Prüfliste
XL5000de.book Page 40 Thursday, November 20, 2003 10:20 AM AUFBAU IHRER NÄHMASCHINE ————————————————————————————————————————————————— Leistungs-Prüfliste Wenn Sie Probleme mit dem Nähen haben, lesen Sie zuerst im entsprechenden Abschnitt der Bedienungsanleitung nach, um sicherzustellen, dass Sie die Nähmaschine auch richtig verwenden. Lässt sich das Problem dadurch nicht beheben, können Sie es vielleicht mit der folgenden Prüfliste lösen. - Seite 42 XL5000de.book Page 41 Thursday, November 20, 2003 10:20 AM MASCHINE IST FEHLERHAFTER MASCHINE NADEL BRICHT LAUT ODER STOFFTRANSPORT STARTET NICHT LANGSAM Stichlängen- Einstellrad Nadel nicht Fusseln unter Netzstecker nicht steht auf Kein richtig eingesetzt. der Stichplatte. in Steckdose. Transport. Nein Nein Nein Nein...
-
Seite 43: Maschine Wieder Einpacken
XL5000de.book Page 42 Thursday, November 20, 2003 10:20 AM AUFBAU IHRER NÄHMASCHINE ————————————————————————————————————————————————— Maschine wieder einpacken Bewahren Sie den Karton und das Verpackungsmaterial auf. Sie müssen die Nähmaschine vielleicht zur Reparatur bringen bzw. einsenden oder Sie wollen Sie vielleicht an einen anderen Ort transportieren. Wenn Sie sie nicht ordnungsgemäß... -
Seite 44: Index
XL5000de.book Page 43 Thursday, November 20, 2003 10:20 AM INDEX Numerics 1-Stufen-Knopflochautomatik ....4 Garnrollenstift ............15 4-Stufen-Knopfloch ........... 5 Geradstich ........11 Grätenstich ..........11 Abschließen einer Naht ..........25 Ändern der Nährichtung ..........25 Knöpfe annähen ............33 Anpassen von Knopflöchern .........33 Knopfloch .............. - Seite 45 XL5000de.book Page 44 Thursday, November 20, 2003 10:20 AM ——————————————————————————————————————————————————————————————— Satinstich ..............27 Schnelles Unterfadensystem ..........20 Spannung des Fadens ............22 Spuler ................15 Stabilisieren der Maschine ..........9 Stichlängen-Einstellrad ..........14 Stichmusterbreite ............11 Stichmuster-Einstellrad ..........10 Stichmusterlänge ............11 Sticken ................36 Stopfen .................35 Stretch-Geradstich ........11 Stretchstich ..............14 Stretch-Überwendlingnaht ......
