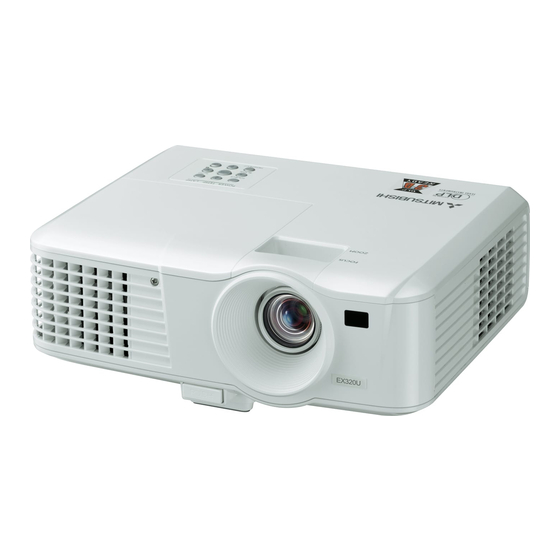

Mitsubishi Electric EX320U Bedienungsanleitung

Mitsubishi Electric EX320U Bedienungsanleitung

Dlp projektor
Inhaltsverzeichnis

Werbung

DLP™ PROJEKTOR
MODELL
EX320U/EW330U
Bedienungs-Anleitung
EX320U/EW330U
Diese Bedienungsanleitung ist wichtig für Sie.
Bitte lesen Sie diese Anleitung aufmerksam Durch, bevor Sie den Projektor anschließen.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Mitsubishi Electric EX320U

  • Seite 1 DLP™ PROJEKTOR MODELL EX320U/EW330U Bedienungs-Anleitung EX320U/EW330U Diese Bedienungsanleitung ist wichtig für Sie. Bitte lesen Sie diese Anleitung aufmerksam Durch, bevor Sie den Projektor anschließen.
  • Seite 2 ACHTUNG STROMSCHLAGGEFAHR! NICHT ÖFFNEN! ACHTUNG: UM DAS STROMSCHLAG-RISIKO ZU VERRINGERN, DEN DECKEL (ODER DIE RÜCKWAND) NICHT ABNEHMEN. IM INNERN SIND KEINE VOM ANWENDER REPARIERBAREN TEILE. REPARATUREN NUR VON QUALIFIZIERTEM FACHPERSONAL AUSFÜHREN LASSEN. Das Blitzsymbol mit Pfeil in einem gleichseitigen Dreieck soll den Benutzer vor einer nicht isolierten, für das Risiko eines elektrischen Schlages für Personen ausreichend hohen gefährlichen Spannung im Innern des Gerätegehäuses warnen.
  • Seite 3 Ihr MITSUBISHI ELECTRIC-Produkt wurde unter Einsatz von qualitativ hochwertigen Materialien und Komponenten konstruiert und gefertigt, die für Recycling und/oder Wiederverwendung geeignet sind. Dieses Symbol bedeutet, dass elektrische und elektronische Geräte sowie Batterien und Akkus am Ende ihrer Nutzungsdauer von Hausmüll getrennt zu entsorgen sind.
  • Seite 4: Inhaltsverzeichnis

    Inhalt Wichtige Sicherheitshinweise........................ 5 Außenansicht des Projektors........................7 Bedienelemente und Funktionen ......................8 Aufstellen des Projektors........................11 Verbindungen ............................16 Bedienung ............................21 Einstellung des projizierten Bildes ...................... 26 Optimierung der Bildqualität....................... 30 3D ................................ 37 Überwachung und Steuerung durch einen Computer................39 Menübedienung ...........................
  • Seite 5: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise Bitte lesen Sie diese Hinweise zu Ihrem Projektor aufmerksam durch 10. Stromversorgungen und bewahren Sie sie zum späteren Nachschlagen auf. Beachten Sie Dieser Projektor darf nur von einer Stromversorgung gespeist alle auf dem Projektor angebrachten Warnhinweise und Instruktionen. werden, die den Angaben auf dem Typenschild entspricht.
  • Seite 6: Warnhinweise

    WARNHINWEISE: Sehen Sie während des Projektorbetriebes nicht in das Luftauslassgitter. Trennen Sie den Projektor sofort vom Netz, wenn irgend Hitze, Staub usw. könnten aus ihnen austreten und Augenverletzungen etwas nicht stimmt. hervorrufen. Nehmen Sie ihn nicht in Betrieb, wenn Rauch, eigenartige Geräusche Nicht die Luftein- und -auslassschutzgitter blockieren.
  • Seite 7: Außenansicht Des Projektors

    Außenansicht des Projektors Externes Bedienfeld Vorder-/Oberseite (Siehe „Projektor“ auf Seite 8 für Einzelheiten.) Lampenabdeckung Lüftungsöffnung (Auslass für heiße Luft) Schnellverriegelungstaste Objektivlinsenkappe Fokus- und Zoomring Vorderer IR-Fernbedienungssensor Projektionslinse Einlass (für Luft) Tauschen Sie die Lampe nicht sofort aus, nachdem Sie den Projektor benutzt haben, da die Lampe sehr heiß...
  • Seite 8: Bedienelemente Und Funktionen

    Bedienelemente und Funktionen Projektor MENU/EXIT Aktiviert das OSD (On-Screen Display)-Menü. Wechselt zum vorherigen OSD-Menü zurück, schließt das Menü und speichert die Menüeinstellungen. Unter „Verwendung von Menüs“ auf Seite 22 finden Sie weitere Einzelheiten. TEMP (Temperaturwarnleuchte) Leuchtet rot auf, wenn die Temperatur des Projektors zu stark ansteigt.
  • Seite 9: Fernbedienung

    Fernbedienung MENU/EXIT Aktiviert das OSD (On-Screen Display)-Menü. Wechselt zum vorherigen OSD-Menü zurück, schließt das Menü und speichert die Menüeinstellungen. Unter „Verwendung von Menüs“ auf Seite 22 finden Sie weitere Einzelheiten. Schrägposition-/Pfeiltasten ( Auf, Dient der manuellen Korrektur von Bildverzerrungen, die durch den Projektionswinkel hervorgerufen werden. Unter „Korrektur der Schrägprojektion“...
  • Seite 10: Erstmalige Verwendung Der Fernbedienung

    Erstmalige Verwendung der Fernbedienung Ziehen Sie an der Lasche, bevor Sie die Fernbedienung verwenden. Reichweite der Fernbedienung Der Sensor für die Infrarot (IR)-Fernbedienung befindet sich auf der Vorderseite des Projektors. Die Fernbedienung muss mit einer maximalen Abweichung von 30 Grad senkrecht auf den Sensor der IR-Fernbedienung des Projektors gerichtet werden.
  • Seite 11: Aufstellen Des Projektors

    Aufstellen des Projektors Auswählen des Standortes Die Raumaufteilung und Ihre persönlichen Vorlieben sind dabei die entscheidenden Kriterien. Beachten Sie bei der Standortwahl außerdem die Größe und Position der Leinwand, den Ort einer geeigneten Netzsteckdose sowie den Abstand zwischen Projektor und sonstigen angeschlossenen Geräten. Der Projektor kann in einer der möglichen Positionen installiert werden: Tisch vorne Decke hinten...
  • Seite 12: Einstellen Der Bevorzugten Bildgröße Für Die Projektion

    Die Größe des projizierten Bildes wird durch den Abstand zwischen Projektorlinse und Leinwand, die Zoomeinstellung (falls verfügbar) und das Videoformat beeinflusst. 4:3 ist das native Bildformat von EX320U. Damit sich ein Bild im 16:9-Bildformat (Widescreen) vollständig projizieren lässt, kann der Projektor ein Widescreen-Bild auf die native Bildformatbreite des Projektors skalieren.
  • Seite 13: Position Des Projektors Bei Einer Bestimmten Leinwandgröße Bestimmen

    Gehen Sie in derselben Zeile weiter nach rechts, und notieren Sie sich den Wert für "Hd". Dies bestimmt die endgültige Position der Leinwand in Relation zur Horizontalebene des Projektors. EX320U: Wenn der gemessener Projektionsabstand z. B. 3,5 Meter beträgt und das Bildformat 4:3 ist, ist die nächste Übereinstimmung in der Spalte "Abstand zur Leinwand: L"...
  • Seite 14 Die Bildgröße unterscheidet sich abhängig vom Abstand zwischen der Leinwand und dem Projektor. Projektion von vorne L: Zwischen der Leinwand und der Vorderseite des Projektors H: Höhe des projizierten Bildes (Standard) EX320U Leinwand Abstand zur Leinwand: L Am kürzesten Am längsten Diagonale Größe...
  • Seite 15 (16:9) EX320U Leinwand Abstand zur Leinwand: L Am kürzesten Am längsten Diagonale Größe Breite: W Höhe: H (Breit) (Tele) Zoll Zoll Zoll Zoll Zoll Zoll 10,8 10,0 EW330U Leinwand Abstand zur Leinwand: L Am kürzesten Am längsten Diagonale Größe Breite: W Höhe: H...
  • Seite 16: Verbindungen

    Verbindungen Gehen Sie beim Anschließen einer Signalquelle an den Projektor folgendermaßen vor: Schalten Sie alle Geräte aus, bevor Sie mit dem Anschließen beginnen. Verwenden Sie für jede Quelle das passende Kabel. Stellen Sie sicher, dass Sie die Kabel fest angeschlossen haben. •...
  • Seite 17: Anschließen Eines Monitors

    Anschließen eines Monitors Wenn Sie eine Präsentation sowohl auf einem Monitor als auch auf der Leinwand ansehen möchten, können Sie an die Signalausgangsbuchse MONITOR OUT des Projektors einen externen Monitor anschließen. Gehen Sie dabei folgendermaßen vor: Projektor an einen Monitor anschließen: Schließen Sie den Projektor an einen Computer wie unter „Anschließen eines Computers“...
  • Seite 18: Anschließen An Ein Hdmi-Gerät

    Anschließen an ein HDMI-Gerät Verwenden Sie ein HDMI-Kabel, wenn Sie eine Verbindung zwischen dem Projektor und HDMI-Geräten herstellen. Projektor an ein HDMI-Gerät anschließen: Schließen Sie das eine Ende eines HDMI-Kabels an den HDMI-Ausgang des Videoquellgerätes an. Schließen Sie das andere Ende des Kabels an den HDMI-Eingang des Projektors an. AV-Gerät HDMI-Kabel (optional) Im unwahrscheinlichen Fall, dass Sie den Projektor über den HDMI-Eingang des Projektors an einen DVD-Player anschließen...
  • Seite 19: Anschließen Eines S-Video-Quellgerätes

    Die Verbindung muss letztendlich wie in der folgenden Abbildung gezeigt aussehen: Lautsprecher Audiokabel (optional) Adapterkabel für Component-Video zu RGB (D-Sub) (optional) oder Audiokabel (optional) AV-Gerät Wenn das ausgewählte Videobild nicht angezeigt wird, obwohl der Projektor eingeschaltet und die richtige Videoquelle ausgewählt wurde, prüfen Sie, ob das Gerät, das als Videoquelle dient, eingeschaltet ist und ordnungsgemäß...
  • Seite 20: Anschließen Eines Composite-Video-Quellgerätes

    Anschließen eines Composite-Video-Quellgerätes Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über freie Composite-Video-Ausgänge verfügt: • Wenn dies der Fall ist, können Sie mit dieser Anleitung fortfahren. • Andernfalls müssen Sie erneut überdenken, welche Methode zum Anschluss des Gerätes in Frage kommt. So schließen Sie den Projektor an ein Composite-Video-Quellgerät an: Schließen Sie ein Ende eines Videokabels an den Composite-Video-Ausgang des Gerätes an, das als Videoquelle dient.
  • Seite 21: Bedienung

    Bedienung Einschalten des Projektors Verbinden Sie das Netzkabel mit dem Projektor und mit der Steckdose. Schalten Sie die Netzsteckdose ein (sofern ein entsprechender Schalter vorhanden ist). Vergewissern Sie sich, dass die Stromanzeige POWER (Kontrollleuchte) am Projektor nach Anschließen des Netzkabels orange aufleuchtet.
  • Seite 22: Verwendung Von Menüs

    Verwendung von Menüs Der Projektor ist mit OSD-Menüs ausgestattet, über die Sie verschiedene Anpassungen und Einstellungen vornehmen können. Es folgt ein Überblick über das OSD-Menü. Hauptmenüsymbol Hauptmenü Hervorhebung Status Untermenü Drücken Sie auf MENU/EXIT, um Aktuelles Eingangssignal zur vorherigen Seite zurückzukehren oder um das Menü...
  • Seite 23: Passwortfunktion Verwenden

    Passwortfunktion verwenden Aus Sicherheitsgründen und zur Verhinderung unberechtigter Nutzung besitzt der Projektor eine Funktion für Passwortschutz. Das Passwort kann im OSD-Menü festgelegt werden. Detaillierte Informationen zur Bedienung des OSD-Menüs finden Sie unter „Verwendung von Menüs“ auf Seite Es ist sehr unpraktisch, wenn Sie die Startsperre aktivieren und dann das Passwort vergessen sollten. Drucken Sie dieses Handbuch ggf.
  • Seite 24: Deaktivierung Der Passwort-Funktion

    Einzelheiten. • Die native Anzeigeauflösung dieses Projektors besitzt das Bildformat 4:3 (EX320U)/16:10 (EW330U). Um bestmögliche Anzeigeergebnisse zu erzielen, sollten Sie nach Möglichkeit ein Eingangssignal auswählen und verwenden, das diese Auflösung ausgeben kann. Andere Auflösungen werden, entsprechend der Einstellung für das Bildformat, auf den Projektor angepasst, wobei es zu Verzerrungen und zum Verschwimmen des Bildes kommen kann.
  • Seite 25 Farbraum ändern Im unwahrscheinlichen Fall, dass Sie den Projektor über den HDMI-Eingang des Projektors an einen DVD-Player anschließen und das projizierte Bild falsche Farben aufweist, ändern Sie den Farbbereich nach YUV. Drücken Sie auf MENU/EXIT und anschließend auf / , bis das QUELLE Menü markiert ist. Drücken Sie auf , um Farbraum-Umwandlung zu markieren, und drücken Sie auf / , um einen...
  • Seite 26: Einstellung Des Projizierten Bildes

    Einstellung des projizierten Bildes Einstellung des Projektionswinkels Der Projektor besitzt einen Schnellspann-Einstellfuß und einen hinteren Einstellfuß. Mit diesen Füßen können die Bildhöhe und der Projektionswinkel eingestellt werden. So passen Sie den Projektionswinkel an: Drücken Sie die Schnellverriegelungstaste und heben Sie die Vorderseite des Projektors an.
  • Seite 27: Korrektur Der Schrägprojektion

    Der zulässige Bereich für die Anpassung bei der Korrektur der Schrägprojektion hängt von der jeweiligen Installation ab. • Bilder werden möglicherweise nicht in einer rechteckigen Form oder in einem Seitenverhältnis von 4:3 (EX320U)/ 16:10 (EW330U) angezeigt. Dies hängt davon ab, wie der Projektor und die Leinwand aufgestellt werden.
  • Seite 28: Auswahl Des Bildformates

    In den folgenden Bildern sind die schwarz markierten Bereiche nicht aktiv und die weiß markierten aktiv. In diesen nicht ausgefüllten schwarzen Bereichen können OSD-Menüs angezeigt werden. EW330U EX320U Auto: Skaliert ein Bild proportional, um es an die native Auflösung des Projektors in horizontaler Breite oder vertikaler Höhe anzupassen.
  • Seite 29 4:3: Skaliert ein Bild so, dass es in der Mitte der Leinwand in einem Bildformat von 4:3 projiziert wird. Diese Einstellung eignet sich besonders für Bilder im 4:3-Bildformat, beispielsweise für Computermonitore, 4:3-Bild herkömmliche Fernsehbilder und 4:3-DVD-Filme, da sich bei solchen Bildern keine Änderung des Bildformates ergibt.
  • Seite 30: Optimierung Der Bildqualität

    Optimierung der Bildqualität Auswahl des Bildmodus Im Projektor sind bereits verschiedene vordefinierte Anwendungsmodi eingestellt, so dass Sie den für Ihre Betriebsumgebung und den Bildtyp Ihres Eingangssignals geeigneten Modus auswählen können. Um den für Ihre Zwecke geeigneten Betriebsmodus auszuwählen, können Sie einen der folgenden Schritte durchführen.
  • Seite 31: Feinabstimmung Der Bildqualität In Den Benutzermodi

    Feinabstimmung der Bildqualität in den Benutzermodi Entsprechend des ermittelten Signaltyps stehen einige benutzerdefinierbare Funktionen zur Verfügung, wenn der Modus Benutzer 1 oder Benutzer 2 ausgewählt wurde. Sie können diese Funktionen nach Bedarf anpassen. Einstellung von Helligkeit Markieren Sie Helligkeit im Menü BILD und passen Sie die Werte an, indem Sie auf auf dem Projektor oder auf der Fernbedienung drücken.
  • Seite 32: Farbverwaltung

    *Informationen zu Farbtemperaturen: Der als „Weiß“ gewertete Farbton kann je nach Anwendungsfall unterschiedlich sein. Eine gängige Methode zur Bewertung der Farbe Weiß ist die Farbtemperatur. Weiß mit einer niedrigen Farbtemperatur erscheint rötlich. Weiß mit einer hohen Farbtemperatur erscheint eher bläulich. 3D-Farbverwaltung In den meisten Installationssituationen ist die Farbverwaltung nicht nötig, z.
  • Seite 33: Einstellen Des Präsentations-Timers

    Einstellen des Präsentations-Timers Der Präsentations-Timer kann die verbleibende Präsentationszeit anzeigen, um Ihnen die Zeitverwaltung während Präsentationen zu erleichtern. Gehen Sie wie folgt vor, um diese Funktion zu nutzen: Drücken Sie auf TIMER SET UP auf der Fernbedienung oder wechseln Sie zum Menü EINSTELLUNGEN: Standard > Präsentations-Timer und drücken Sie auf MODE/ENTER, um die Seite Präsentations-Timer anzuzeigen.
  • Seite 34: Ausblenden Des Bildes

    TIMER ON-Taste verwenden TIMER ON ist eine Multifunktionstaste. • Wenn der Präsentations-Timer ausgeschaltet ist, erscheint nach Drücken dieser Taste eine Bestätigung. Sie können entscheiden, ob Sie den Timer aktivieren möchten, indem Sie den Anweisungen auf dem Bildschirm folgen. • Wenn der Timer bereits eingeschaltet ist, erscheint nach Drücken dieser Taste eine Bestätigung.
  • Seite 35: Einstellung Des Tons

    Einstellung des Tons Die im Folgenden vorgenommenen Einstellungen beziehen sich auf den Lautsprecher des Projektors. Stellen Sie sicher, dass Sie eine ordnungsgemäße Verbindung mit dem Audioausgang des Projektors hergestellt haben. Unter „Verbindungen“ auf Seite 16 erfahren Sie, wie Geräte an den Audioausgang angeschlossen werden können. Ausschalten des Tons Vorübergehendes Ausschalten des Tons: Drücken Sie auf MENU/EXIT und dann auf...
  • Seite 36: Ausschalten Des Projektors

    Ausschalten des Projektors Drücken Sie auf STROMVERSORGUNG. Es wird eine Bestätigungsmeldung eingeblendet. Wenn Sie die Meldung nicht innerhalb einiger Sekunden bestätigen, wird sie wieder ausgeblendet. Drücken Sie erneut auf STROMVERSORGUNG. Die POWER (Kontrollleuchte) blinkt orangen auf, und die Projektionslampe wird ausgeschaltet, während das Gebläse noch etwa 90 Sekunden weiterläuft, um den Projektor abzukühlen.
  • Seite 37: Anschauen Von 3D-Inhalten

    Anschauen von 3D-Inhalten Mit diesem Projektor können Sie sich 3D-Inhalte anschauen. Zum Anschauen von 3D-Inhalten benötigen Sie Folgendes: Feld-sequentielle 3D-Videoinhalte DLP-Link-aktive elektronische Shutterbrille (Feld-sequentiell: Das System, welches das Bild für das linke und rechte Auge abwechselnd anzeigt.) 3D-Bildformat Page Flipping Seite an Seite Oben &...
  • Seite 38 • Wenn die Leistung des PCs, z. B. die Grafikkarte, der Speicher oder die CPU, nicht ausreicht, kann das 3D-Bild nicht angezeigt werden. • Die Signale in der folgenden Tabelle können angezeigt werden, wenn Sie sich 3D-Inhalte auf dem Projektor anschauen. Wenn ein anderes Signal eingeht, zeigt der Projektor keine 3D-Inhalte an, selbst wenn die 3D-Option im Menü...
  • Seite 39: Überwachung Und Steuerung Durch Einen Computer

    Überwachung und Steuerung durch einen Computer Mit einer geeigneten LAN-Kabelverbindung und entsprechenden LAN-Steuerungseinstellungen können Sie den Projektor mit Hilfe eines Webbrowsers oder der PJLink™ Anwendung von einem Computer aus steuern, sofern Computer und Projektor mit demselben LAN verbunden sind. ® Dieser Projektor unterstützt Crestron -Software und PJLink™.
  • Seite 40 Projektor aus der Ferne über einen Webbrowser steuern (e-Control™) Nachdem Sie die IP-Adresse für den Projektor erfahren haben und wenn dieser eingeschaltet ist oder sich im Standbymodus befindet, können Sie ihn von einem Computer aus steuern, der an dasselbe Netz angeschlossen ist. Wenn Sie diese Funktion verwenden möchten, müssen Sie Adobe Flash Player auf dem Computer installieren.
  • Seite 41 iv. Nachdem Sie die Einstellungen festgelegt haben, muss für den Zugriff auf die Seite für die Fernbedienung über das Netzwerk auf diesem Projektor ein Passwort eingegeben werden. Um diese Funktion zu aktivieren, wählen Sie die Option „Aktivieren“ und geben Sie das gewünschte Passwort in die Spalte „Neues Passwort“...
  • Seite 42: Steuerung Des Projektors Mit Der Pjlink™ Anwendung

    Steuerung des Projektors mit der PJLink™ Anwendung Dieser Projektor unterstützt das Standardprotokoll PJLink™ zur Steuerung des Projektors. Sie können durch Benutzen derselben Anwendung selbst Projektoren unterschiedlicher Modelle und Hersteller steuern und deren Funktionen überwachen. Über PJLink™ • Für die Nutzung der PJLink™ Funktion wird die PJLink™ Software benötigt. •...
  • Seite 43: Verwenden Der Netzwerkfunktion

    Abfrage der Projektorbezeichnung angegebenen Projektorbezeichnung. INF1? Abfrage der Herstellerbezeichnung "MITSUBISHI" wird zurückgegeben. INF2? Abfrage der Modellbezeichnung "EX320U" oder "EW330U" wird zurückgegeben. Keine anderen Informationen verfügbar. Es werden keine INF0? Abfrage anderer Informationen Parameter zurückgegeben. CLSS? Abfrage der Klasseninformationen "1" wird zurückgegeben.
  • Seite 44: Menübedienung

    Menübedienung Menüsystem Beachten Sie, dass die OSD-Menüs je nach ausgewähltem Signaltyp variieren. Hauptmenü Untermenü Optionen Aus/Hellgelb/Rosa/Hellgrün/Blau/ Wandbild Schultafel Bildformat Auto/Real/Voll/4:3 (Nur EW330U)/16:9 Schrägposition Position 1. DISPLAY Phase H-Größe Vergrößern Ein/Aus 3D-Synchronisierung Max. Helligkeit/Präsentation/Normal/ Einstellungen Theater/Benutzer 1/Benutzer 2 Helligkeit Kontrast Farbe Farbton Bildschärfe 2.
  • Seite 45 Tisch vorne/Tisch hinten/Decke Projektorposition hinten/Decke vorne Deaktiviert/5 Min/10 Min/15 Min/ Autom. Abschaltung 20 Min/25 Min/30 Min Deaktiviert/5 Min/10 Min/15 Min/ EINSTELLUNGEN: Timer 20 Min/25 Min/30 Min Standard Bedientastenfeldsperre Ein/Aus Deaktiviert30 min/1 Std/2 Std/3 Std/ Timer-Steuerung 4 Std/8 Std/12 Std Startbild Schwarz/Blau/MITSUBISHI Schnellkühlung Ein/Aus...
  • Seite 46: Beschreibung Für Jedes Menü

    Beschreibung für jedes Menü FUNKTION BESCHREIBUNG Korrigiert die Farbe des projizierten Bildes, wenn die Projektionsfläche Wandbild nicht weiß ist. Unter „Verwendung von Wandbild“ auf Seite 32 finden Sie weitere Einzelheiten. Je nach Eingangssignalquelle gibt es vier Optionen für die Einstellung Bildformat des Bildformats.
  • Seite 47 FUNKTION BESCHREIBUNG Mittels der vordefinierten Bildmodi können Sie die Einrichtung des Einstellungen Projektorbildes für Ihren Eingangssignaltyp optimieren. Unter „Auswahl des Bildmodus“ auf Seite 30 finden Sie weitere Einzelheiten. Stellt die Helligkeit des Bildes ein. Unter „Einstellung von Helligkeit“ Helligkeit auf Seite 31 finden Sie weitere Einzelheiten.
  • Seite 48 FUNKTION BESCHREIBUNG Wenn Sie Ein auswählen, wird die Funktion aktiviert und die Kühlung des Projektors wird auf ein paar Sekunden verkürzt. Schnellkühlung Wenn Sie versuchen, den Projektor direkt nach der schnellen Kühlung wieder zu starten, ist dies u. U. nicht möglich und stattdessen wird das Gebläse aktiviert.
  • Seite 49: Steuerungseinstellungen

    FUNKTION BESCHREIBUNG Wenn Sie für die Verbindung ein LAN-Kabel verwenden, lesen Sie „Überwachung und Steuerung durch einen Computer“ auf Seite 39 für weitere Einzelheiten. Wenn Sie für die Verbindung ein RS-232C-Kabel verwenden, wechseln Sie zum Menü EINSTELLUNGEN: Erweitert > LAN- LAN- Steuerungseinstellungen >...
  • Seite 50: Wartung

    Wartung Pflege des Projektors Der Projektor benötigt nur wenig Wartung. Sie sollten lediglich regelmäßig die Projektionslinse reinigen. Entfernen Sie außer der Lampe keine Bauteile des Projektors. Wenden Sie sich an den Fachhandel, wenn andere Bauteile ausgetauscht werden müssen. Reinigung der Projektionslinse Reinigen Sie die Projektionslinse von Staub oder anderen Verschmutzungen.
  • Seite 51: Lampeninformationen

    Lampeninformationen Erkennen der Lampenbetriebszeit Wenn der Projektor in Betrieb ist, wird die Betriebszeit der Lampe automatisch vom integrierten Timer (in Stunden) berechnet. Die entsprechenden Betriebsstunden werden mit der folgenden Formel berechnet: Summe (entsprechender) Betriebsstunden = 1 (Stunden im Modus Niedrig) 10/7 (Stunden im Modus Standard) Unter "Einstellung von Lampenmodus auf Niedrig"...
  • Seite 52: Zeit Des Lampenaustausches

    Zeit des Lampenaustausches Wenn die Lampenanzeige rot aufleuchtet oder ein Warnhinweis anzeigt, dass die Lampe ausgewechselt werden sollte, setzen Sie eine neue Lampe ein oder wenden Sie sich an den Fachhandel. Eine aufgebrauchte Lampe kann zu einer Fehlfunktion des Projektors führen und in manchen Fällen sogar explodieren. Die LAMP (Kontrollleuchte) und die TEMP (Temperaturwarnleuchte) leuchten auf, wenn die Lampe heiß...
  • Seite 53: Austauschen Der Lampe

    Diese Lampe enthält Quecksilber. Entsorgen Sie diese Lampe gemäß den örtlichen Vorschriften für Problemabfall. • Benutzen Sie nur eine Lampe, die für diesen Projektor, VLT-EX320LP für EX320U/EW330U, zugelassen ist. Wenn Sie andere Lampen verwenden, kann es zur Fehlfunktion des Projektors kommen.
  • Seite 54 Lösen Sie die Befestigungsschraube der Lampe. Heben Sie den Griff nach oben an. Ziehen Sie die Lampe mit dem Griff aus dem Projektor. • Wenn sie zu schnell herausgenommen wird, kann die Lampe zerbrechen, und die Glassplitter können in den Projektor fallen. •...
  • Seite 55 12. Ziehen Sie die Schrauben zur Sicherung der Lampenabdeckung an. • Eine lose Schraube kann zu einer unzureichenden Verbindung und damit zu Fehlfunktionen führen. • Ziehen Sie die Schrauben nicht zu fest an. 13. Starten Sie den Projektor neu. Schalten Sie das Gerät niemals bei offener Lampenabdeckung ein. Zurücksetzen des Lampentimers 14.
  • Seite 56: Signalleuchten

    Signalleuchten Signalleuchte Status und Beschreibung Stromversorgung Temperatur Lampe Betriebsanzeigen Orangene Standby-Modus Grün Start Blinkend Grün Normaler Betrieb • Der Projektor benötigt 90 Sekunden zur Abkühlung, da er ohne die normale Kühlphase abrupt ausgeschaltet wurde. Orangene Blinkend • Der Projektor benötigt nach der Abschaltung 90 Sekunden zur Abkühlung.
  • Seite 57: Fehlerbehebung

    Fehlerbehebung Der Projektor lässt sich nicht einschalten. Ursache Lösung Stecken Sie das Netzkabel in den Netzanschluss am Projektor Über das Netzkabel wird kein Strom zugeführt. und in die Steckdose. Wenn die Steckdose über einen Schalter verfügt, stellen Sie sicher, dass sie eingeschaltet ist. Sie versuchen, den Projektor während der Warten Sie, bis die Kühlphase abgeschlossen ist.
  • Seite 58: Technische Daten

    Technische Daten Technische Daten des Projektors Alle Daten können ohne Bekanntmachung geändert werden. Allgemein Produktname DLP™-Projektor Modellname EX320U EW330U Optische Daten Auflösung 1024 x 768 XGA 1280 x 800 WXGA Anzeigesystem 1-CHIP DMD F-Wert der Projektionslinse F = 2,6 bis 2,9; f = 16,8 bis 21,8 mm...
  • Seite 59: Abmessungen

    57,280 1024 x 768@75Hz MAC19 75,020 60,241 80,000 1152 x 870@75Hz MAC21 75,06 68,68 100,00 *Der Projektor unterstützt nur das Timing (720 x 400) mit 5 Zeilen (R, G, B, H, V). *EX320U unterstützt nicht die Frequenz von WXGA_120. DE-59...
  • Seite 60: Unterstütztes Timing Für Hdmi (Hdcp)-Eingang

    1600 x 1200 UXGA 60,000 75,000 162,000 480p 31,47 576p 31,25 27,000 720p_60 45,00 74,25 720p_50 37,50 74,25 VIDEO (HDCP) 1080i_60 33,75 74,25 1080i_50 28,13 74,25 1080p 67,5 148,5 1080p 56,25 148,5 *EX320U unterstützt nicht die Frequenz von WXGA_120. DE-60...
  • Seite 61: Unterstütztes Timing Für Component-Yp B P R -Eingang

    Unterstütztes Timing für Component-YP -Eingang Signalformat Horizontalfrequenz (kHz) Vertikale Frequenz (Hz) 480i(525i)@60Hz 15,73 59,94 480p(525p)@60Hz 31,47 59,94 576i(625i)@50Hz 15,63 50,00 576p(625p)@50Hz 31,25 50,00 720p(750p)@60Hz 45,00 60,00 720p(750p)@50Hz 37,50 50,00 1080i(1125i)@60Hz 33,75 60,00 1080i(1125i)@50Hz 28,13 50,00 1080P@60Hz 67,5 60,00 1080P@50Hz 56,26 50,00 Bei Anzeige eines 1080i(1125i)@60Hz- oder 1080i(1125i)@50Hz-Signals kann es zu leichter Bildvibration kommen.
  • Seite 62 :+886-2-2833-9813 Phone :+852-2422-0161 Centro Direzionale Colleoni, Palazzo Sirio, Viale Colleoni 7, :+852-2487-0181 MKY (Mitsubishi Electric Kang Yong Watana Co., Ltd. ) 20041 Agrate Brianza, Italy http://www.mitsubishi-kyw.co.th/ SINGAPORE (Mitsubishi Electric Asia Pte. Ltd.) Sales & Technical Inquiries Road, Huamark Bangkapi, Bangkok 10240, Thailand http://www.mitsubishielectric.com.sg...
