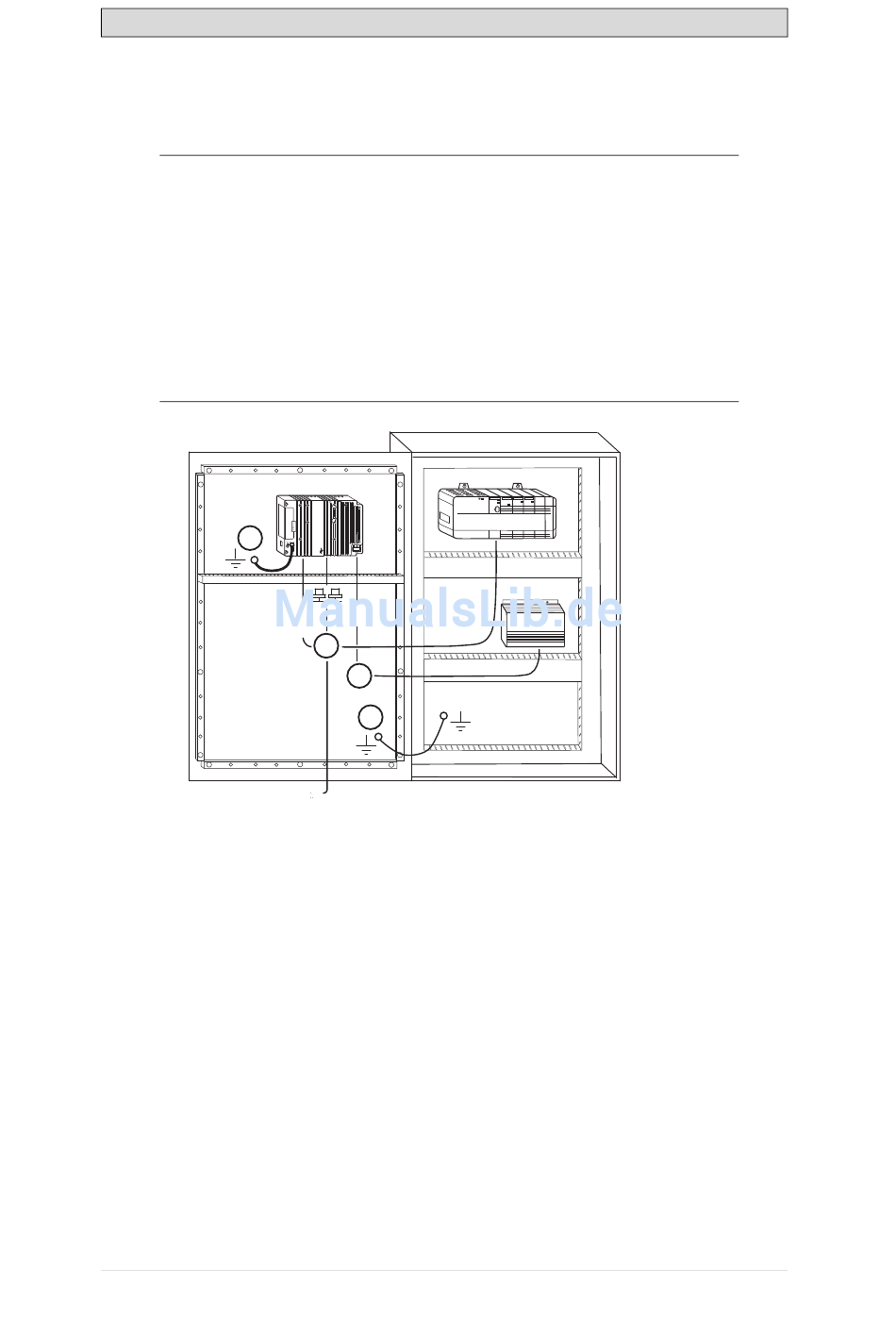

4. Schließen Sie die Kabel in der angegebenen Reihenfolge an, (siehe Zeichnung
und Schrittfolge unten).
Vorsicht:
Vergewissern Sie sich, dass Operator Panel und Steuerung über dieselbe
•
elektrische Erdung verfügen (Bezugspotenzial). Andernfalls können
Kommunikationsfehler auftreten.
Das Operator Panel muss vor der Inbetriebnahme die Umgebungstemperatur
•
annehmen. Wenn sich Kondensat bildet, stellen Sie vor dem Netzanschluss sicher,
dass das Operator Panel trocken ist.
Vergewissern Sie sich, dass Spannung und Polarität der Stromquelle korrekt sind.
•
Nutzen Sie ausschließlich abgeschirmte Kommunikationskabel.
•
Hochspannungskabel müssen von Signal- und Versorgungsleitungen getrennt
•
verlegt werden.
B
RS422/RS485
RS232
Ethernet
Schließen Sie Kabel A an.
–
Schließen Sie Kabel B an. Verwenden Sie dazu eine M5-Schraube und
–
einen Erdungsleiter (so kurz wie möglich) mit einem Mindestquerschnitt
von 2,5 mm
Schließen Sie Kabel C an.
–
Schließen Sie Kabel D an.
–
5. Entfernen Sie vorsichtig die Folie vom Display des Operator Panels, um
statische Elektrizität auszuschließen, die das Operator Panel beschädigen
könnte.
Beijer Electronics, MADE990A
Controller
24V DC
C
D
A
2
.
Power
24V DC
Installation
8
