7
Zusätzliche Installationshin-
weise
Wenn Kommunikationsprobleme auftreten, z.B. in Umgebungen mit
Störeinflüssen oder bei Temperaturen in der Nähe der zulässigen Grenzwerte, sind
folgende Empfehlungen zu beachten.

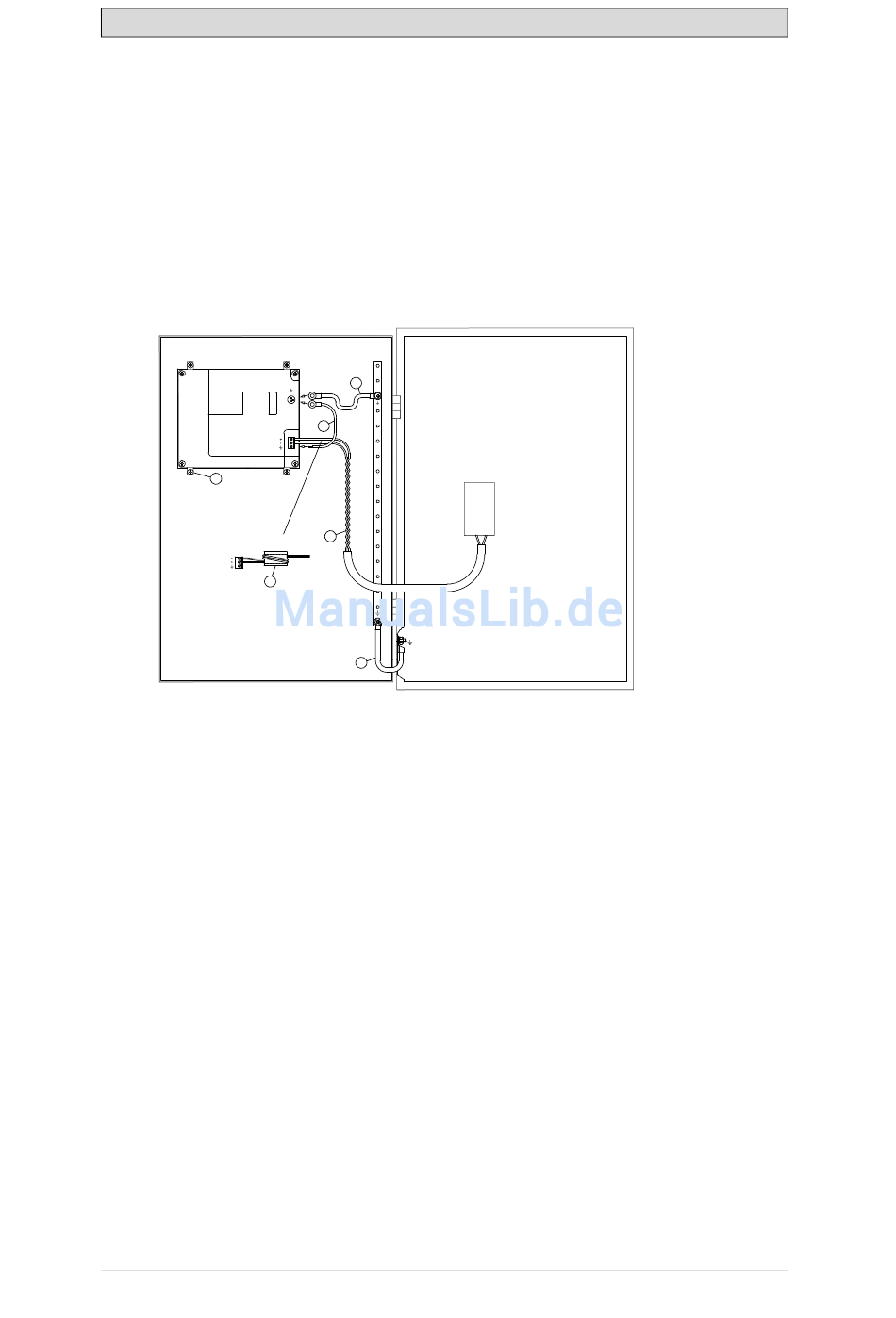

7.1
Operator Panel erden
Tür
Bedienpanel
1
Ferritkern
6
Die Befestigungsschellen des Operator Panelsstellen keine sichere
Erdungsverbindung zwischen Panel und Geräteschrank dar, siehe 1 in der
Zeichnung oben.
1. Schließen Sie ein 2,5 mm
dem Gehäuse des Bedienterminals an, siehe 2 in der obigen Zeichnung.
2. Schließen Sie ein 6 mm
dem Gehäuse des Bedienterminals und dem nächstgelegenen Erdungspunkt
auf der Tür an, siehe 3 in der obigen Zeichnung.
3. Bringen Sie zwischen Tür und Geräteschrank ein starkes, aber kurzes
Erdungsgeflecht an, siehe 4 in der Zeichnung oben.
4. Verdrillen Sie die Kabel und führen Sie sie in die 24 V DC-Einspeisung ein,
siehe 5 in der obigen Zeichnung. Der Mindestquerschnitt des Kabels beträgt
2
2,5 mm
.
Zwei Wicklungen um den Ferritkern erzielen die vierfache Unterdrückung,
die bei einer Wicklung vorliegt.
Drei Wicklungen um den Ferritkern erzielen die neunfache Unterdrückung,
die bei einer Wicklung vorliegt.
Ein Ferritkern unterdrückt Störungen der 24-V-Stromversorgung, siehe 6 in der
Zeichnung oben.
Beijer Electronics, MADE083D
Montageplatte im Schrank
3
2
Stromversorgung
24 V DC
5
4
2
Kabel zwischen dem Schnellanschlusssockel und
2
2
oder 4 mm
Kabel oder ein Erdungsband zwischen
Zusätzliche Installationshinweise
26
