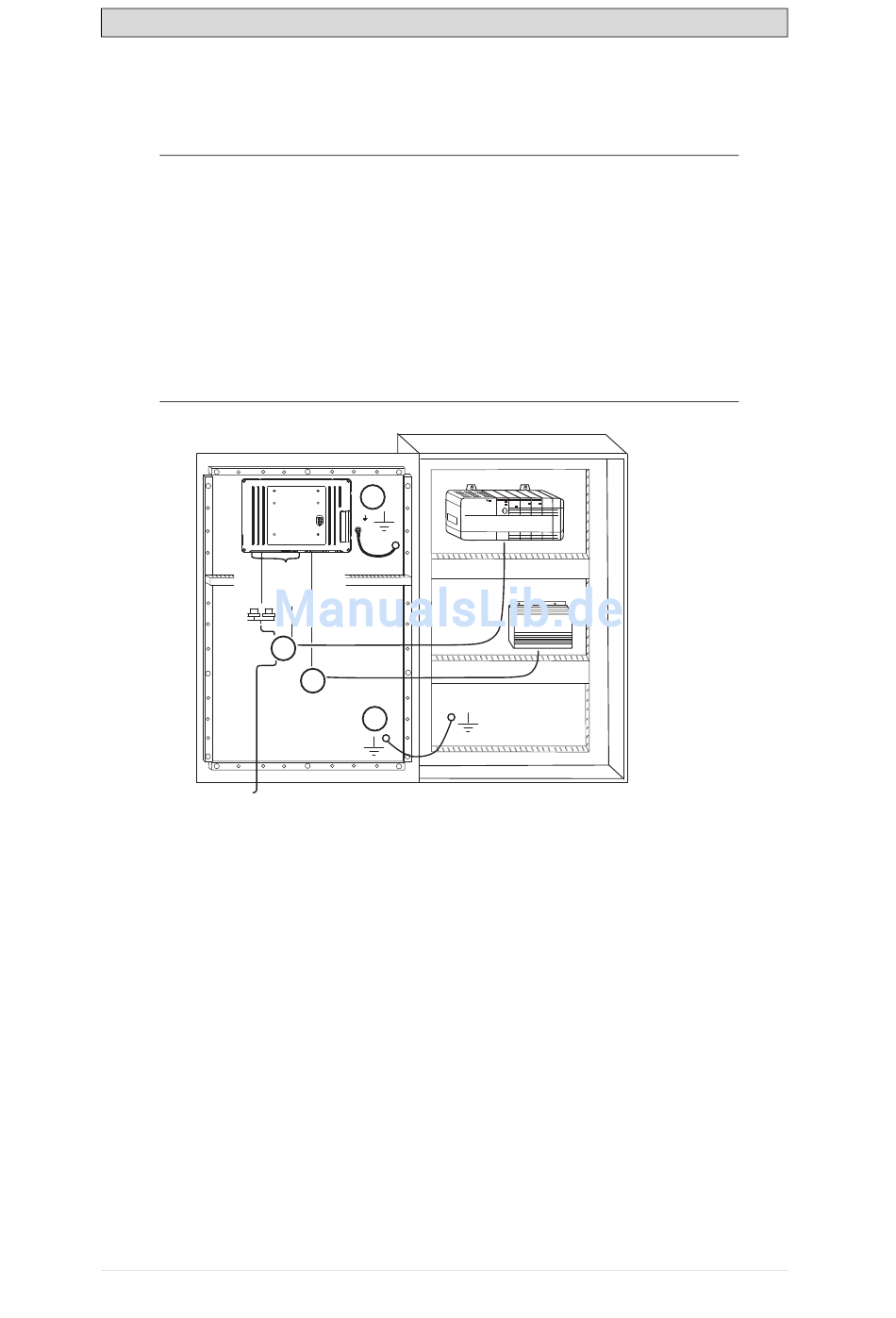

4. Schließen Sie die Kabel in der angegebenen Reihenfolge an, (siehe Zeichnung
und Schrittfolge unten).
Vorsicht:
Vergewissern Sie sich, dass Operator Panel und Steuerung über dieselbe
•
elektrische Erdung verfügen (Bezugspotenzial). Andernfalls können
Kommunikationsfehler auftreten.
Das Operator Panel muss vor der Inbetriebnahme die Umgebungstemperatur
•
annehmen. Wenn sich Kondensat bildet, stellen Sie vor dem Netzanschluss sicher,
dass das Operator Panel trocken ist.
Vergewissern Sie sich, dass Spannung und Polarität der Stromquelle korrekt sind.
•
Nutzen Sie ausschließlich abgeschirmte Kommunikationskabel.
•
Hochspannungskabel müssen von Signal- und Versorgungsleitungen getrennt
•
verlegt werden.
RS232/
RS422/
RS485
C
Ethernet
Schließen Sie Kabel A an.
–
Schließen Sie Kabel B an. Verwenden Sie dazu eine M5-Schraube und
–
einen Erdungsleiter (so kurz wie möglich) mit einem Mindestquerschnitt
von 2,5 mm
Schließen Sie Kabel C an.
–
Schließen Sie Kabel D an. Der empfohlene Kabelquerschnitt beträgt
–
2
1,5 mm
5. Entfernen Sie vorsichtig die Folie vom Display des Bedienterminals, um seine
Beschädigung durch statische Elektrizität zu verhindern.
2.2.1
Angaben zu den Verbindungskabeln zwischen Operator Panel und Controller
entnehmen Sie der Hilfedatei für den entsprechenden Treiber.
Beijer Electronics, MADE095C
B
24V DC
D
A
2
.
.
Verbindungen mit dem Controller
Power
Controller
24V DC
Installation
10
