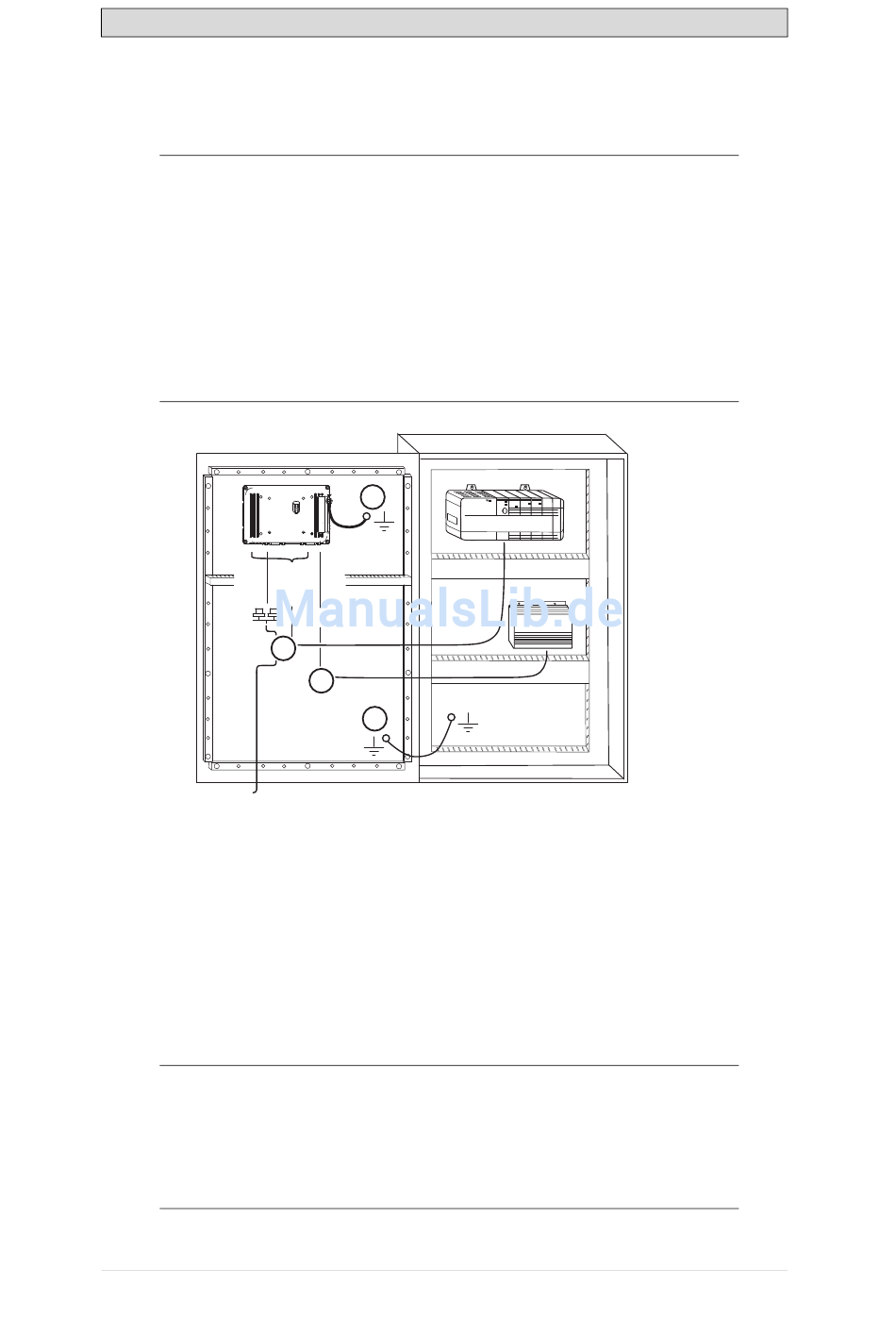

4. Schließen Sie die Kabel in der angegebenen Reihenfolge an, (siehe Zeichnung
und Schrittfolge unten).
Vorsicht:
Vergewissern Sie sich, dass Operator Panel und Steuerung über dieselbe
•
elektrische Erdung verfügen (Bezugspotenzial). Andernfalls können
Kommunikationsfehler auftreten.
Das Operator Panel muss vor der Inbetriebnahme die Umgebungstemperatur
•
annehmen. Wenn sich Kondensat bildet, stellen Sie vor dem Netzanschluss sicher,
dass das Operator Panel trocken ist.
Vergewissern Sie sich, dass Spannung und Polarität der Stromquelle korrekt sind.
•
Nutzen Sie ausschließlich abgeschirmte Kommunikationskabel.
•
Hochspannungskabel müssen von Signal- und Versorgungsleitungen getrennt
•
verlegt werden.
RS232/
RS422/
RS485
C
Ethernet
Schließen Sie Kabel A an.
–
Schließen Sie Kabel B an. Verwenden Sie dazu eine M5-Schraube und
–
einen Erdungsleiter (so kurz wie möglich) mit einem Mindestquerschnitt
von 2,5 mm
Schließen Sie Kabel C an.
–
Schließen Sie Kabel D an. Der empfohlene Kabelquerschnitt beträgt
–
2
1,5 mm
5. Entfernen Sie vorsichtig die Folie vom Display des Bedienterminals, um seine
Beschädigung durch statische Elektrizität zu verhindern.
Hinweis:
Nur für iX T4A Bedienpanels mit Teilenummer 630000101:
Achten Sie beim erstmaligen Anschließen des Bedienterminals an die Stromquelle
darauf, dass die Stromversorgung mindestens 48 Stunden lang nicht unterbrochen
wird, damit sich die Batterie voll aufladen kann. Danach kann die Batterie für eine
kürzere Zeit auch teilweise aufgeladen werden.
Beijer Electronics, MADE015F
B
24V DC
D
A
2
.
.
Power
Controller
24V DC
Installation
10
