Fehlertolerante Verkabelung
Drive Enclosure IOM-Frontabdeckungsschlüssel:
1
= P2000 6 GBit Drive Enclosure
2
= D2700 6 GBit Drive Enclosure
3
= MSA70 3 GBit Drive Enclosure
4
= MSA2000 3 GBit Drive Enclosure

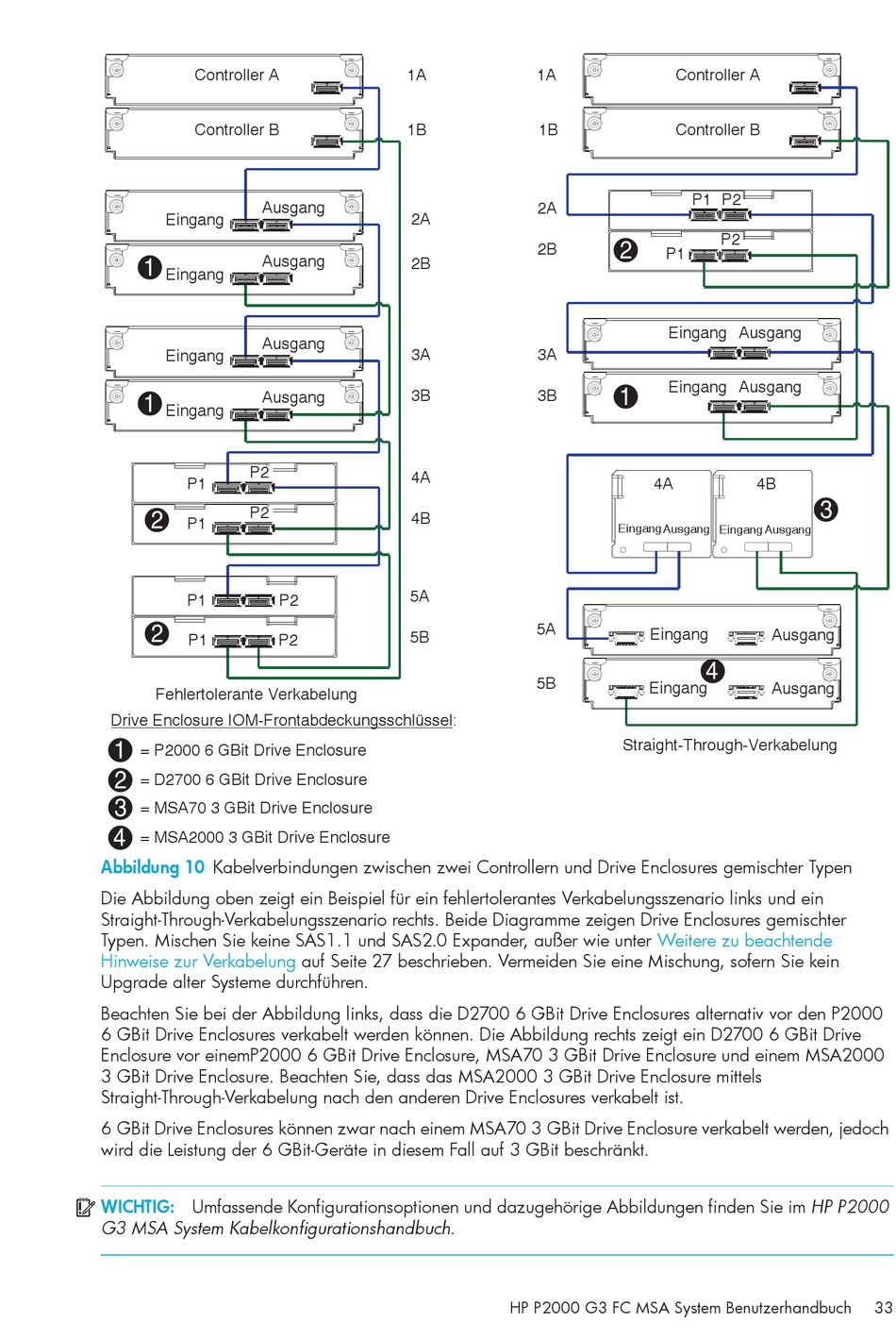

Abbildung 10 Kabelverbindungen zwischen zwei Controllern und Drive Enclosures gemischter Typen
Die Abbildung oben zeigt ein Beispiel für ein fehlertolerantes Verkabelungsszenario links und ein
Straight-Through-Verkabelungsszenario rechts. Beide Diagramme zeigen Drive Enclosures gemischter
Typen. Mischen Sie keine SAS1.1 und SAS2.0 Expander, außer wie unter
Hinweise zur Verkabelung
Upgrade alter Systeme durchführen.
Beachten Sie bei der Abbildung links, dass die D2700 6 GBit Drive Enclosures alternativ vor den P2000
6 GBit Drive Enclosures verkabelt werden können. Die Abbildung rechts zeigt ein D2700 6 GBit Drive
Enclosure vor einemP2000 6 GBit Drive Enclosure, MSA70 3 GBit Drive Enclosure und einem MSA2000
3 GBit Drive Enclosure. Beachten Sie, dass das MSA2000 3 GBit Drive Enclosure mittels
Straight-Through-Verkabelung nach den anderen Drive Enclosures verkabelt ist.
6 GBit Drive Enclosures können zwar nach einem MSA70 3 GBit Drive Enclosure verkabelt werden, jedoch
wird die Leistung der 6 GBit-Geräte in diesem Fall auf 3 GBit beschränkt.
WICHTIG: Umfassende Konfigurationsoptionen und dazugehörige Abbildungen finden Sie im HP P2000
G3 MSA System Kabelkonfigurationshandbuch.
