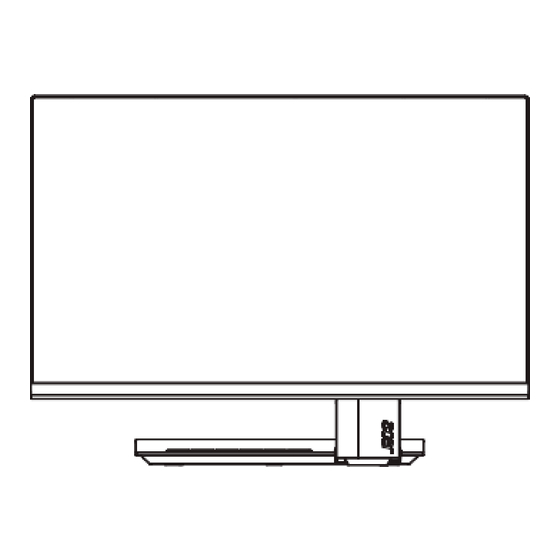

Acer S275HL Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für S275HL:

Werbung

Acer LCD-Monitor
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Acer S275HL

  • Seite 1 Acer LCD-Monitor Bedienungsanleitung...
  • Seite 2 Acer LCD-Monitor – Bedienungsanleitung Modellnummer: _________________________________ Seriennummer: _________________________________ Kaufdatum: ____________________________________ Gekauft bei: ___________________________________ Acer und das Acer-Logo sind eingetragene Marken der Acer Incorporated. Die anderen hier erwähnten Produktnamen und Marken dienen ausschließlich der Indentifikation und sind Eigentum ihrer jeweiligen Inhaber.
  • Seite 3: Informationen Zu Sicherheit Und Komfort

    Informationen zu Sicherheit und Komfort Sicherheitshinweise Lesen Sie sich diese Anweisungen aufmerksam durch. Bewahren Sie dieses Dokument zum zukünftigen Nachschlagen auf. Befolgen Sie alle auf dem Produkt befindlichen Warnhinweise und Anweisungen. Besondere Hinweise zu LCD-Monitoren Folgende Anzeichen sind bei LCD-Monitoren normal und weisen auf keine Fehlfunktion hin. •...
  • Seite 4: Zugänglichkeit

    Zugänglichkeit Stellen Sie sicher, dass die Steckdose, an dem Sie das Netzkabel anschließen, leicht zugänglich ist und sich in der Nähe des Gerätebedieners befindet. Wenn Sie die Stromversorgung des Gerätes unterbrechen müssen, ziehen Sie bitte den Netzstecker aus der Netzsteckdose. Sicheres Hörvergnügen Befolgen Sie diese Anweisungen zum Schutz Ihres Gehörs.
  • Seite 5: Produktwartung

    • Platzieren Sie keinerlei Gegenstände auf dem Netzkabel. Platzieren Sie das Gerät so, dass niemand auf das Kabel treten oder darüber stolpern kann. • Wenn ein Verlängerungskabel verwendet wird, achten Sie bitte darauf, dass der gesamte Ampere-Nennwert der Geräte, die das Verlängerungskabel verwenden, nicht den Nennwert des Verlängerungskabels überschreitet.
  • Seite 6: Potenziell Explosive Umgebungen

    Entsorgung von Altgeräten als eine der wichtigsten Prioritäten eines Unternehmens zur Minimierung von Schäden an der Umwelt. Wir bei Acer sind uns der Auswirkungen unseres Betriebes auf die Umwelt sehr bewusst und sind darum bemüht, die besten Arbeitsverfahren zur Reduzierung von Umweltschäden durch unsere Produkte zu identifizieren und bereitzustellen.
  • Seite 7: Lcd-Pixel-Erklärung

    LCD-Pixel-Erklärung Dieses LCD-Gerät wurde mit Hochpräzisions-Herstellungstechniken gefertigt. Trotzdem können gelegentlich einige Pixel ausfallen oder als schwarze oder rote Punkte erscheinen. Dies hat keinen Einfluss auf das gespeicherte Bild und stellt keine Fehlfunktion dar. Dieses Produkt wurde mit einer Funktion zur Energieverwaltung geliefert: •...
  • Seite 8: Sehkraft Schützen

    Sehkraft schützen Langes Betrachten, Tragen von inkorrekten Brillen oder Kontaktlinsen, blendendes Licht, überhöhte Raumbeleuchtung, unscharfe Bildschirme, sehr kleine Schriftbilder und Bildschirme mit niedrigem Kontrast können Ihre Augen beanspruchen. Im Folgenden finden Sie Anregungen, um Augenbeanspruchung zu reduzieren. Augen • Lassen Sie Ihre Augen öfters ruhen. •...
  • Seite 9: Declaration Of Conformity

    New Taipei City 221, Taiwan Declaration of Conformity Acer Incorporated 8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, Taiwan Contact Person: Mr. RU Jan, e-mail:ru_jan@acer.com.tw And, Acer Italy s.r.l Via Lepetit, 40, 20020 Lainate (MI) Italy Tel: +39-02-939-921 ,Fax: +39-02 9399-2913 www.acer.it...
  • Seite 10: Federal Communications Commission Declaration Of Conformity

    Acer America Corporation 333 West San Carlos St., San Jose CA 95110, U. S. A. Tel : 254-298-4000 Fax : 254-298-4147 www.acer.com Federal Communications Commission Declaration of Conformity This device complies with Part 15 of the FCC Rules. Operation is subject to the...
  • Seite 11: Inhaltsverzeichnis

    Declaration of Conformity Auspacken Basis anpassen Bildschirmposition einstellen Netzteil und AC-Netzkabel anschließen Energiesparen Display Data Channel (DDC) Stecker-Pinbelegung 15-poliges Farbdisplay-Signalkabel 24-poliges Farbdisplay-Signalkabel 19-poliges Farbdisplay-Signalkabel Standard-Timing-Tabelle Installation Bedienelemente Elemente des Bedienfeldes Acer eColor Management Bedienung Bildschirmmenüs verwenden Bild-Menü OSD-Menü Einstellungen-Menü Informationen-Menü...
  • Seite 12 Problemlösung VGA-Modus DVI/HDMI-Modus (optional)
  • Seite 13: Auspacken

    Auspacken Überprüfen Sie beim Auspacken, ob die nachstehend aufgeführten Artikel vorhanden sind. Bewahren Sie das Verpackungsmaterial auf, falls Sie den Monitor in Zukunft einmal versenden oder transportieren müssen. LCD-Monitor Bedienungsanleitung Schnellstartanleitung VGA-Kabel Netzteil AC-Netzkabel HDMI-Kabel DVI-Kabel Audiokabel (optional) (optional)
  • Seite 14: Basis Anpassen

    Basis anpassen Hinweis: Die Monitorbasis ist bei der Lieferung am Monitor angebracht und kann abgenommen werden. Entfernen Sie den Monitor vorsichtig aus der Verpackung. Ziehen Sie die Monitorbasis vollständig aus, sodass der Monitor aufrecht auf einer stabilen Oberfläche platziert werden kann. Sichern Sie die Monitorbasis, indem Sie die weißen Schrauben (an der Unterseite der Basis) mit Hilfe der integrierten Nase und einer geeigneten Münze drehen.
  • Seite 15: Bildschirmposition Einstellen

    Bildschirmposition einstellen Zur Optimierung der Anzeigeposition können Sie den Monitor kippen, indem Sie ihn mit beiden Händen an den Kanten greifen. Der Monitor kann 15 Grad nach oben bzw. 3 Grad nach unten angepasst werden. Netzteil und AC-Netzkabel anschließen • Stellen Sie zuerst sicher, dass das verwendete Netzkabel für Ihre Region geeignet ist.
  • Seite 16: Display Data Channel (Ddc)

    Display Data Channel (DDC) Zur Vereinfachung der Installation ist der Monitor Plug-and-Play-fähig (sofern Ihr System das DDC-Protokoll unterstützt). Der DDC ist ein Kommunikationsprotokoll, über das der Monitor das Host-System automatisch über seine Merkmale informiert, z. B. die unterstützte Auflösung und entsprechende Taktung. Der Monitor unterstützt den Standard DDC2B. Stecker-Pinbelegung 15-poliges Farbdisplay-Signalkabel Pin-Nr.
  • Seite 17: 24-Poliges Farbdisplay-Signalkabel

    24-poliges Farbdisplay-Signalkabel Pin-Nr. Beschreibung Pin-Nr. Beschreibung TMDS-Daten 2- Nicht verbunden TMDS-Daten 2+ +5 V Spannung TMDS-Daten 2/4, Abschirmung Erde (Rückkanal für +5 V hsync.vsync) Nicht verbunden Hot-Plugging-Erkennung Nicht verbunden TMDS-Daten 0- DDC-Takt TMDS-Daten 0+ DDC-Daten TMDS-Daten 0/5, Abschirmung Nicht verbunden Nicht verbunden TMDS-Daten 1- Nicht verbunden...
  • Seite 18: Standard-Timing-Tabelle

    Standard-Timing-Tabelle Modus Auflösung Bildwiederholfrequenz 640x480 640x480 640x480 66,7 VESA 720x400 800x600 800x600 SVGA 800x600 1024x600 1024x768 1024x768 1152x864 VESA 1280x960 1280x1024 SXGA 1280x720 VESA 1280x800 WXGA 1360x768 1440x900 WXGA+ 1680x1050 WSXGA+ 1600x1200 UXGA 1920x1080 VESA...
  • Seite 19: Installation

    Installation Bitte befolgen Sie zum Installieren des Monitors an Ihrem Host-System die nachstehenden Schritte: Schritte 1 Videokabel anschließen a Stellen Sie sicher, dass sowohl Monitor als auch Computer ausgeschaltet sind. b Schließen Sie das VGA-Videokabel an den Computer an. c Verbinden Sie das Digitalkabel (1) Stellen Sie sicher, dass sowohl Monitor als auch Computer ausgeschaltet sind.
  • Seite 20: Bedienelemente

    OSD-Menü nicht eingeblendet ist, können Sie die Taste zur Aktivierung der automatischen Anpassung zwei Sekunden lang gedrückt halten; dadurch optimiert der Monitor automatisch Anzeigeposition, Fokus und Takt Ihres Bildschirms. Empowering-Taste Mit dieser Taste öffnen Sie das Acer eColor Management-OSD und greifen auf die Szenarienmodi zu.
  • Seite 21: Acer Ecolor Management

    Acer eColor Management Bedienung 1 Drücken Sie zum Öffnen des Acer eColor Management-OSD und zum Zugreifen auf die Szenarienmodi die Empowering-Taste. mpowering Technology Graphics < > 2 Wählen Sie mit den gewünschten Modus. 3 Drücken Sie zum Bestätigen der Auswahl die Auto-Taste; dadurch verlassen Sie das Acer eColor Management-OSD.
  • Seite 22: Bildschirmmenüs Verwenden

    Bild; rufen Sie mit der Menü-Taste das Bild-Menü auf. Folgende Optionen sind im Bild-Menü verfügbar: Acer eColor Management, Helligkeit, Kontrast, H-Position, V-Position, Fokus, Takt, Farbtemp. und Auto. Konfig. 3 Blättern Sie mit den Tasten < / > durch die Bild-Optionen; drücken Sie zum Aufrufen des Submenüs die Menü-Taste.
  • Seite 23: Osd-Menü

    OSD-Menü Das OSD-Menü dient der Anpassung der OSD-Menüposition und der Zeitüberschreitung. H.Position V.Position OSD Timeout Enter 1 Drücken Sie zum Aufrufen des OSD-Menüs die Menü-Taste. < > 2 Wählen Sie mit den Tasten die Option OSD; rufen Sie mit der Menü-Taste das OSD-Menü...
  • Seite 24: Einstellungen-Menü

    Einstellungen-Menü Das Einstellungen-Menü dient der Anpassung allgemeiner Einstellungen des aktuellen Eingangssignals, z. B. Seitenverhältnis, OSD-Sprache etc. Setting Wide Mode Full DDC/CI Input Language English Reset Enter 1 Drücken Sie zum Aufrufen des OSD-Menüs die Menü-Taste. 2 Wählen Sie mit den Tasten < / > die Option Einstellungen;...
  • Seite 25: Informationen-Menü

    Informationen-Menü Die Informationen-Menü zeigt die grundlegenenden Informationen zum LCD-Monitor an. Information 1680x1050 H:65Hz V:60Hz VGA Input S/N:ETLXXXX1326350380B3742 Enter 1 Drücken Sie zum Aufrufen des OSD-Menüs die Menü-Taste. 2 Wählen Sie zur Anzeige der grundlegenden Informationen zum LCD-Monitor mit den Tasten < / > die Option Informationen.
  • Seite 26: Problemlösung

    Problemlösung Bitte werfen Sie einen Blick auf die nachstehende Liste zur Problemlösung, bevor Sie Ihren LCD-Monitor zur Reparatur einsenden; möglicherweise können Sie die Problemursache selbst ausfindig machen und beheben. VGA-Modus Problem LED-Status Lösung Kein Bild Blau Stellen Sie mit Hilfe des OSD-Menüs Helligkeit und Kontrast auf den Maximalwert ein bzw.
  • Seite 27 DVI/HDMI-Modus (optional) Problem LED-Status Lösung Kein Bild Blau Stellen Sie mit Hilfe des OSD-Menüs Helligkeit und Kontrast auf den Maximalwert ein bzw. setzen Sie die Einstellungen auf die Standardwerte zurück. Prüfen Sie den Ein-/Ausschalter. Überprüfen Sie, ob das Netzkabel richtig am Monitor angeschlossen ist.
