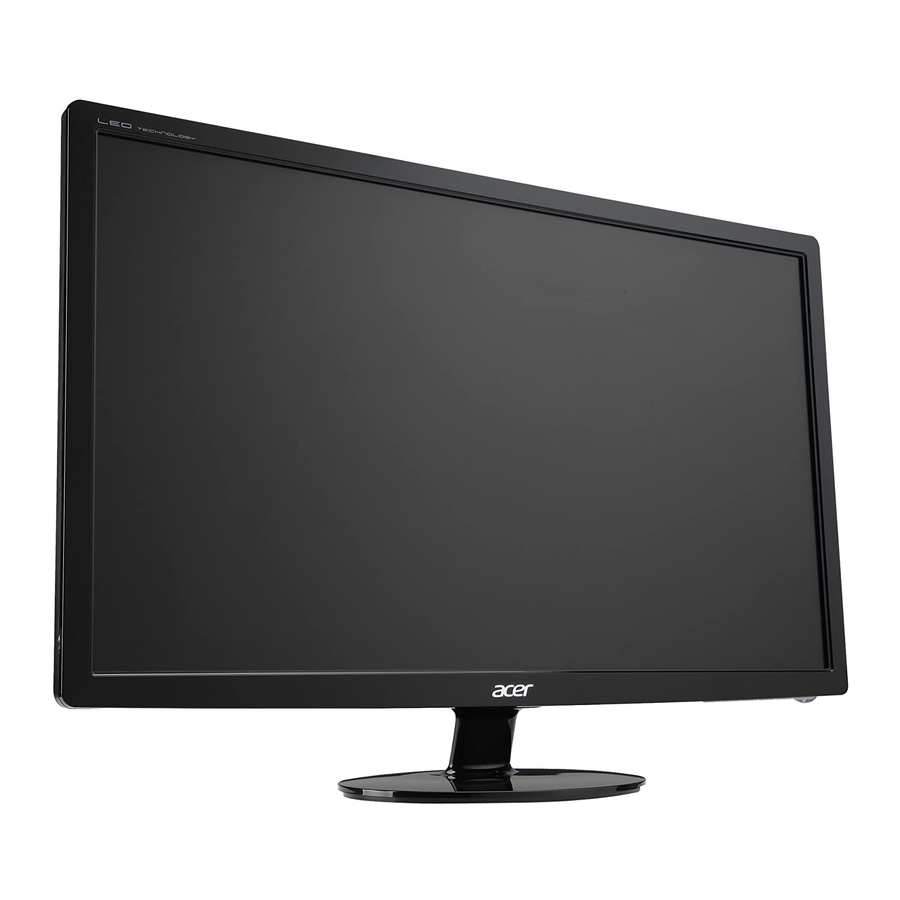

Acer LCD-Monitor
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Acer S241HL

  • Seite 1 Acer LCD-Monitor Benutzerhandbuch...
  • Seite 2 Kein Teil dieser Veröffentlichung darf in irgendeiner Form oder durch irgendwelche Verfahren sei es elektronisch, mechanisch, durch Fotokopieren, Aufnahme oder andere Verfahren ohne vorherige schriftliche Zustimmung von Acer Incorporated reproduziert, in einem Datenabrufsystem gespeichert oder übertragen werden. Acer LCD-Monitor Benutzerhandbuch...
  • Seite 3: Informationen Zu Ihrer Sicherheit Und Ihrem Komfort

    Informationen zu Ihrer Sicherheit und Ihrem Komfort Sicherheitshinweise Lesen Sie diese Anweisungen gründlich durch. Bewahren Sie dieses Dokument auf, damit Sie später in ihm nachschlagen können. Beachten Sie alle Warnhinweise und Anweisungen, die auf diesem Gerät angegeben sind. SPEZIALHINWEISE FÜR LCD-Monitore Folgende Anzeichen sind normal bei LCD-Monitore und deuten auf keine Fehlfunktion hin.
  • Seite 4: Vorsicht, Zugänglich Aufstellen

    VORSICHT, zugänglich aufstellen Stellen Sie sicher, dass die Netzquelle, in die Sie das Netzkabel einstecken, einfach zugänglich ist und sich so nah wie möglich am bedienten Gerät befindet. Wenn Sie das Gerät vom Netz trennen müssen, ziehen Sie den Netzstecker. Sicheres Hörvergnügen Bitte beachten Sie die folgenden, von Experten verfassten Hinweise, um Ihr Gehöhr zu schützen.
  • Seite 5: Verwendung Von Netzstrom

    • Stecken sie auf keinen fall irgendwelche Objekte durch die Gehäuseschlitze, da hierbei Teile mit gefährlicher Spannung berührt oder kurzgeschlossen werden können, was zu Feuer oder elektrischem Schlag führen kann. Verschütten sie auf keinen Fall irgendwelche Flüssigkeiten über das Gerät. •...
  • Seite 6: Instandhaltung Des Produkts

    Hinweis: Der Erdungsstift bietet auch einen guten Schutz gegen unerwartete Geräusche durch andere in der Nähe befindliche elektrische Geräte, die die Leistung dieses Produkts beeinträchtigen können. Benutzen sie nur die für das Gerät vorgesehenen Kabel (die im Zubehör • enthalten sind). Es sollte sich um einen abtrennbaren Typ handeln: UL aufgelistet/ CSA-zertifiziert, Typ SPT-2, bemessen 7a 125V minimum, VDE zugelassen oder entsprechend.
  • Seite 7: Zusätzliche Sicherheitshinweise

    Teile außerhalb der Reichweite von Kleinkindern. Informationen zum Recycling von IT-Geräten Acer engagiert sich stark im Umweltschutz und sieht das Recycling, d. h. die sachgerechte Wiederverwertung und Entsorgung von gebrauchten Geräten, als eine der wichtigsten Aufgaben des Unternehmens an, um die Belastung der Umwelt so gering wie möglich zu halten.
  • Seite 8: Lcd-Pixel-Hinweis

    viii LCD-Pixel-Hinweis Die LCD-Einheit ist mit Hochpräzisionstechniken der Herstellung produziert worden. Es kann aber trotzdem vorkommen, dass einige Pixel manchmal falsch dargestellt oder als schwarze oder rote Punkte erscheinen. Dies hat keinen Einfluss auf das aufgenommene Bild und stellt keine Fehlfunktion dar. Dieses Produkt ist bei Auslieferung für die Energieverwaltung eingestellt: Der Schlaf-Modus der Anzeige wird nach 15 Minuten an Nichtaktivität •...
  • Seite 9: Tipps Und Informationen Für Komfortable Anwendung

    Tipps und Informationen für komfortable Anwendung Bei langer Anwendung können Computer-Benutzer an Überanstrengung der Augen und Kopfschmerzen leiden. Anwender setzen sich auch dem Risiko von körperlichen Schäden aus, wenn sie über viele Stunden hinweg an einem Computer arbeiten. Lange Arbeitsstunden, falsche Sitzposition, schlechte Arbeitsgewohnheiten, Stress, unangemessene Arbeitsbedingungen, persönliche Verfassung und andere Faktoren können das Risiko für körperliche Schäden erhöhen.
  • Seite 10: Angewöhnung Guter Arbeitsgewohnheiten

    Augen Ruhen Sie Ihre Augen in regelmäßigen Abständen aus. • Schauen Sie von Zeit zu Zeit weg vom Monitor auf einen entfernten Punkt, • um den Augen eine Pause zu gönnen. Blinzeln Sie häufig, um zur verhindern, dass Ihre Augen zu trocken •...
  • Seite 11: Inhaltsverzeichnis

    INHALT Auspacken ..................... 1 Basis anbringen/abnehmen ..............2 Bildschirmposition einstellen ..............2 Netzteil anschließen ................3 Wichtige Hinweise zu Ihrer Sicherheit ..........3 Monitor reinigen ................... 3 Energie sparen ..................4 DDC......................4 Pinbelegung ..................5 Standardtiming-Tabelle ................ 7 Installation .................... 8 Bedienelemente ..................
  • Seite 12: Auspacken

    Auspacken Bitte überzeugen Sie sich davon, dass die folgenden Dinge im Lieferumfang enthalten sind. Bewahren Sie das Verpackungsmaterial für den Fall auf, dass Sie den Monitor künftig versenden oder anderweitig transportieren müssen. • LCD-Monitor • Netzkabel • D-Sub-Kabel • DVI-Kabel (Sonderzubehör) (Sonderzubehör) •...
  • Seite 13: Basis Anbringen/Abnehmen

    Basis anbringen/abnehmen Hinweis: Nehmen Sie den Monitor und die Monitorbasis aus der Verpackung. Legen Sie den Monitor mit der Bildseite nach unten vorsichtig auf eine stabile Unterlage – legen Sie ein Tuch unter, damit der Bildschirm nicht verkratzt. Befestigen Sie den Monitorständer am Stellen Sie sicher, dass der Sockel fest mit Sockel.
  • Seite 14: Netzteil Anschließen

    Netzteil anschließen • Überzeugen Sie sich zunächst davon, dass das richtige Netzkabel für Ihr Land mitgeliefert wurde. • Der Monitor ist mit einem Universalnetzteil ausgestattet, das sich mit Spannungen von 100 – 120 V und 220 – 240 V (jeweils Wechselspannung) einsetzen lässt. Eine manuelle Einstellung ist nicht erforderlich.
  • Seite 15: Energie Sparen

    Energie sparen Der Monitor ist mit einer speziellen Schaltung zum Energiesparen ausgestattet, die das Gerät bei Nichtgebrauch in den Ruhezustand versetzt – dies erkennen Sie daran, dass die Betriebsanzeige-LED orange leuchtet. Status LED Licht Blau Energiesparmodus Orange Der Monitor bleibt so lange im Ruhezustand, bis er durch ein spezielles Steuersignal wieder „aufgeweckt“...
  • Seite 16: Pinbelegung

    Pinbelegung 15-poliges Signalkabel Pin-Nr. Beschreibung Pin-Nr. Beschreibung +5 V Grün Signalmasse Blau Monitormasse Monitormasse Serielle DDC-Daten DDC-Rückleitung H-Sync R-Masse V-Sync G-Masse Serieller DDC-Takt B-Masse DE-5...
  • Seite 17 24-poliges Signalkabel* Bedeutung Bedeutung TMDS-Daten 2- nicht verbunden TMDS-Daten 2+ +5 V TMDS-Daten-2/4- Signalmasse Abschirmung nicht verbunden Hot Plug-Erkennung nicht verbunden TMDS-Daten 0- DDC-Takt TMDS-Daten 0+ TMDS-Daten-0/5- DDC-Daten Abschirmung nicht verbunden nicht verbunden TMDS-Daten 1- nicht verbunden TMDS-Daten 1+ TMDS-Takt-Abschirmung TMDS-Daten1/3- TMDS-Takt + Abschirmung...
  • Seite 18: Standardtiming-Tabelle

    Standardtiming-Tabelle Modus Auflösung 640 x 480 640 x 480 640 x 480 640 x 480 66.7 VESA 720 x 400 800 x 600 800 x 600 SVGA 800 x 600 800 x 600 832 x 624 74.55 1024 x 768 1024 x 768 1024 x 768 1152 x 870...
  • Seite 19 1680 x 1050 WSXGA+ 1680 x 1050 UXGA 1600 x 1200 VESA 1920 x 1080 DE-8...
  • Seite 20: Installation

    Installation Zum Anschluss des Monitors an Ihren Computern führen Sie bitte die nachstehenden Schritte aus: Schritte 1. 1-1 Videokabel anschließen a. Sorgen Sie dafür, dass sowohl Monitor als auch Computer ausgeschaltet sind. b. Schließen Sie das VGA-Videokabel an den Computer an. 1-2 Digitalkabel (nur bei Geräten mit Dualeingang) anschließen a.
  • Seite 21: Bedienelemente

    Mit dieser Taste starten Sie die automatische Bildanpassung. Bei der automatischen Bildanpassung werden Einstellungen wie Horizontalposition, Vertikalposition, Takt und Fokus automatisch optimal angepasst. Empowering: Mit der Empowering-Taste öffnen Sie das Acer eColor Management-Menü, in dem Sie unterschiedliche Nutzungsszenarien auswählen können. DE-10...
  • Seite 22: Acer Ecolor Management

    Acer eColor Management Bedienungshinweise Schritt 1: Öffnen “ ” Sie das Acer eColor Management-Menü mit der Taste ; hier können Sie unterschiedliche Nutzungsszenarien auswählen. Schritt 2: Wählen Sie den gewünschten Modusmit den Tasten “ ” / “ ” aus. Schritt 3: Bestätigen Sie Auswahl mit der AUTO-Taste – eine automatische Bildanpassung beginnt.
  • Seite 23 OSD-Einstellungen anpassen Hinweis: Die folgenden Beschreibungen dienen lediglich der Veranschaulichung. Je nach Gerät können sich leichte Abweichungen ergeben. Im OSD (Bildschirmmenü) können Sie die Einstellungen Ihres LCD-Monitors nach Wunsch anpassen. Mit der MENU-Taste blenden Sie das OSD ein. Im OSD können Sie unter anderem Bildqualität, OSD-Position und allgemeine Einstellungen ändern.
  • Seite 24 OSD-Position einstellen 1 Rufen Sie das OSD mit der MENU-Taste auf. 2 Wählen Sie mit den Richtungstasten „OSD“ aus. Anschließend wählen Sie die Option, die Sie anpassen möchten. DE-13...
  • Seite 25 Einstellungen ändern 1 Rufen Sie das OSD mit der MENU-Taste auf. 2 Wählen Sie mit den Tasten die OSD-Option „Einstellungen“. Anschließend wählen Sie die Option, die Sie anpassen möchten. 3 Im Einstellungen-Menü können Sie die Menüsprache und weitere wichtige Einstellungen anpassen. DE-14...
  • Seite 26 Geräteinfo 1 Rufen Sie das OSD mit der MENU-Taste auf. 2 Wählen Sie mit den Tasten die OSD-Option „Informationen“. Nun werden grundlegende Informationen zum LCD-Monitor und zum aktuellen Eingang angezeigt. DE-15...
  • Seite 27: Problemlösung

    Problemlösung Bevor Sie Ihren LCD-Monitor zur Reparatur einsenden, schauen Sie sich zunächst die nachstehende Liste mit Lösungsvorschlägen an – in vielen Fällen können Sie Probleme auch selbst beheben. (VGA-Modus) Problem Aktueller Status Abhilfe • Stellen Sie Helligkeit und Kontrast über das Kein Bild LED leuchtet OSD-Menü...
  • Seite 28 (DVI/HDMI-Modus) Problem Aktueller Status Abhilfe • Stellen Sie Helligkeit und Kontrast Kein Bild LED leuchtet über das OSD-Menü auf Maximalwerte ein oder stellen Sie die Standardeinstellungen wieder her. • Vergewissern Sie sich, dass der LED leuchtet nicht Monitor eingeschaltet ist (Ein-/ Ausschalter).
  • Seite 29: Declaration Of Conformity

    S241HL SKU Number: S241HL xxxxxx (“x” = 0~9, a ~ z, or A ~ Z) Is compliant with the essential requirements and other relevant provisions of the following EC directives, and that all the necessary steps have been taken and are in force to assure that production units of the same product will continue comply with the requirements.
  • Seite 30: Federal Communications Commission Declaration Of Conformity

    Acer America Corporation 333 West San Carlos St., San Jose CA 95110, U. S. A. Tel : 254-298-4000 Fax : 254-298-4147 www.acer.com Federal Communications Commission Declaration of Conformity This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
  • Seite 31: Energy Star

    ENERGY STAR® Acer’s ENERGY STAR qualified products save you money by reducing energy costs and helps protect the environment without sacrificing features or performance. Acer is proud to offer our customers products with the ENERGY STAR mark. What is ENERGY STAR?
