- Seite 1 !! ACHTUNG !! Bitte LADEN Sie unbedingt vor der ersten Inbetriebnahme die Kamera mit dem mitgelieferten USB-Kabel am Computer oder an einem USB- Steckernetzteil (5 Volt) bis die seitliche LED grün leuchtet. Dauer ca. 2-3 Stunden.
- Seite 3 Anleitung Vers. 1.03 "FlyCamOne", “CarCamOne” und das “CarCamOne” Logo sind registrierte Marken von ACME the game company, Deutschland © copyright 2010 von ACME the game company GmbH...
-
Seite 4: Sicherheitshinweise
Benutzerinformation zur Entsorgung von genannten Adresse angefordert werden. elektrischen und elektronischen Geräten Entsprechend der Firmengrundsätze der ACME the game company GmbH wurden hochwertige wiederverwertbare Komponenten in diesem Produkt verbaut. Dieses Symbol auf Produkten und/oder Begleitdokumenten besagt, dass das Produkt am Ende der Lebensdauer getrennt vom Hausmüll entsorgt... - Seite 5 Lieferumfang Überprüfen Sie die Vollständigkeit bevor Sie das Gerät in Betrieb nehmen CarCamOne High Definition 720p CarCamOne Kabel Saugnapfhalterung Halteschlaufe USB-Kabel 10Pin – Cinch AV-Kabel Anleitung...
-
Seite 6: Akku Aufladen
Vorbereitung Entschädigung für aufgenommene Inhalte ACME the game company GmbH übernimmt keinerlei Haftung für Schäden, die unmittelbar oder mittelbar auf Probleme jedwelcher Art zurückzuführen sind, die zum Verlust des aufgenommenen oder bearbeiteten Datenmaterials führen. Weiterhin wird für keinerlei Inhalt garantiert, wenn Aufnahme oder Bearbeitung nicht ordnungsgemäß funktionieren. Die oben genannten Einschränkungen gelten ebenso für den Fall, dass irgendeine Reparatur am Gerät... -
Seite 7: Funktionsübersicht - Aufbau
Funktionsübersicht - Aufbau 180° neigbarer Kopf 1”/ 25,4mm Display Zoom Aufnahme/OK Taste Steuerkreuz Menütaste (M-Taste) Port-Abdeckung Ein-/Aus-Taster Funktions-/Lade LED Schlaufenöse 10-Pin Com Port Mini USB 2.0 Micro-SDHC-Karten Slot Fixier-Aufnahme Akkufachdeckel 180° neigbarer Kopf Linse Der 10-Pin Com Port verfügt über folgende Schnittstellen: -AV-Out -5V IN -Signal IN für externes Starten/Stoppen (CarCamOne / Bewegungsmelder) -
Seite 8: Sd-Speicherkarte Einsetzen/ Herausnehmen
Kompatible Speicherkarten Verwenden Sie Micro-SDHC-Speicherkarten der Ordnung „Class4“. Die Kamera kann bis 32GB Speicherkarten verarbeiten. Wir empfehlen “ Rapid Rush“ Karten mit mindestens 8GB Speicherkapazität. SD-Speicherkarte einsetzen/herausnehmen Entfernen Sie die Gummiabdeckung (Port-Abdeckung), die die Kommunikationsports und den Kartenslot schützt. Schieben Sie die Karte ein: Kontakte der Karte liegen oben und zeigen nach vorne (Bedruckte Seite der Karte zeigt nach unten) Tastenfeld... -
Seite 9: Einen Aufnahmemodus Auswählen
Einen Aufnahmemodus auswählen Die Kamera befindet sich nach dem Start im Modus „Extern“. Dieser Modus erlaubt den Anschluss von Zubehör zum automatischen Starten der Kamera: Der Bewegungssensor (Art.-Nr.: FCHD07) oder das CarcamOne-Kabel (Art.-Nr.: CCHD02) unterstützen das externe Auslösen. Sie können im Extern Modus Videos wie gewöhnlich starten. Beachten Sie das Aufnahmen in diesem Modus im Loopverfahren getätigt werden! Wählen Sie den Video Modus um das Überschreiben zu verhindern! Benutzen Sie am Steuerkreuz die Tasten „Hoch“... - Seite 10 SETUP Halten Sie bitte M-Taste für 3 Sekunden gedrückt um in das Setup-Menü gelangen. Das Startbild im Setup zeigt die installierte Versionsnummer an. Sprache Wählen Sie zwischen Englisch, Deutsch, Französisch, Spanisch und Italienisch. Datum Aktualisieren Sie das Datum im Format : JJJJ - MM - TT (Jahr-Monat- Tag) Zeit Im 24 Stundenformat wird die Zeit angezeigt SS:MM (Stunde:Minute)
-
Seite 11: Aufnahmen Im Kfz

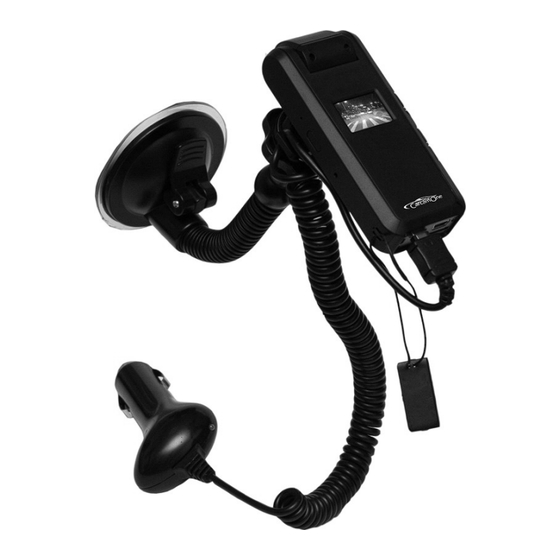

Aufnahmen im KFZ Legen Sie in die Kamera eine Micro-SD-Speicherkarte ein. Richten Sie die Kamera mit der Saugnapfhalterung an der Windschutzscheibe aus. Stecken Sie das CarCamOne-Kabel in die Bordbuchse. Durch starten des Fahrzeugmotors zeichnet die Kamera automatisch auf. Nach dem Abstellen des KFZ-Motors beendet die Kamera die Aufnahme. -
Seite 12: Verwenden Des Zooms
Inbetriebnahme der Kamera Grundsätzliches Bilddrehung um 180° Richten Sie den Kamerakopf nach Bedarf aus. Drücken Sie die „rechts“ Taste des Steuerkreuzes für 3 Sek. um das Bild um 180° zu drehen. Während einer Aufnahme kann dieses nicht geändert werden. Vollbild-Anzeige Bei der Aufnahme zeigt der Bildschirm nur einen Bildausschnitt und nicht die gesamte Aufnahme. -
Seite 13: Auslesen Der Videodaten (Ms Windows)
Auslesen der Videodaten (MS Windows) Die Videos können über einen einfachen und schnellen Weg am Computer angezeigt werden. Wir empfehlen als Player den “VLC Player” (Freeware, kostenfrei) Diesen können Sie über das Internet unter www.vlc-player.org herunterladen. Verbinden Sie die Kamera mit dem USB-Kabel und stecken dieses in den Computer. -
Seite 14: Fpv-Kopf Für Den Immersionsflug Im Modellbau (Optional)
FPV-Kopf für den Immersionsflug im Modellbau (optional) Der FPV-Kopf eine Bewegungsfreiheit um 180° in der Pan-Ebene (Schwenken) sowie 180° in der Tilt-Ebene (Neigen) für den Kamerakopf. Im Set sind zwei Servos enthalten, die an die RC-Anlage angeschlossen werden. (Art.-Nr.:FCHD38) Kamera Halterungen Für die Kamera gibt es verschiedene Befestigungssysteme Stativhalter Befestigt die Kamera auf einem normalen Kamerastativ. -
Seite 15: Wechsel Der Kameralinse
Wechsel der Kameralinse Um die Sensoreinheit zu wechseln, drehen Sie den Kamerakopf bis Sie die Schrauben sehen können. Lösen Sie die vier Schrauben mit einem Kreuzschlitz- schraubendreher. Fixieren Sie die Linse (170° Weitwinkel Sensoreinheit - Art.-Nr.: FCHD10) und drehen die Schrauben sehr vorsichtig wieder ein! Bitte beachten! Durch ein unsachgemäßes Öffnen können Kamerakopf und Anschlüsse beschädigt werden. -
Seite 16: Technische Daten
Technische Daten Betriebsspannung: 5V (USB / 10Pin Port) / 3,7V (LiPo-Akku, 600mAh) Stromaufnahme: 320mAh Abmessung: 95 x 52 x 21mm Gewicht: 53g inkl. Akku Akku: 3,7V 600mAh LiPo Format: MPeg4 Sensor: 5MPix CMOS Linse: 55° (wechselbar) Zoom: 4fach digital Bildschirm: 1“... -
Seite 17: Carcamone Hd Zubehör
CarCamOne HD Zubehör Bitte beachten: Zubehör für die CarCamOne High Definition ist kompatibel mit dem der FlyCamOne HD 720p gekennzeichnet mit "720". Zubehör ausschließlich gekennzeichnet mit "1080" ist nicht kompatibel mit der CarCamOne High Definition! Mehr Informationen finden Sie über: www.CarCamOne.com FlyCamOne HD 5.8GHz Empfänger mit 63,5mm/2,5 Inch FlyCamOne HD Screen Kompatible...
