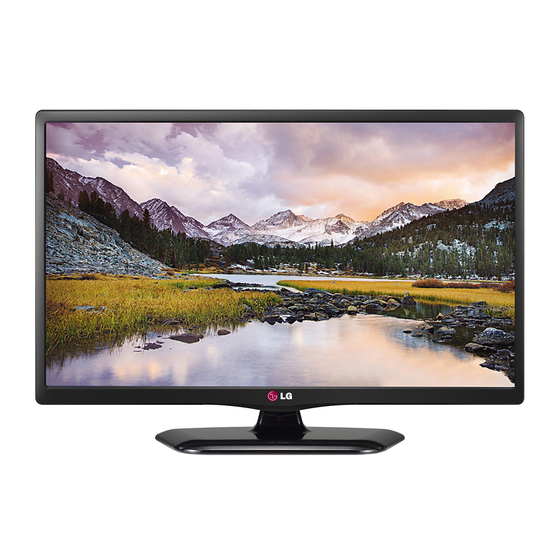

BENUTZERHANDBUCH LED TV* *LG LED TV verwendet LCD-Bildschirme mit LED-Beleuchtung. Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. MN43* MT45* MT40* MT44* MT46* www.lg.com...
INHALTSVERZEICHNIS INHALTSVERZEICHNIS LIZENZEN ANMERKUNG ZU OPEN SOURCE- SOFTWARE MONTAGE UND VORBEREITUNG Auspacken Gehäuse und Bedienelemente - Verwendung der Joystick-Taste Anheben und Bewegen des TV-Gerätes Einrichten des TV-Geräts - Anbringen des Standfußes - Abnehmen des Standfußes Montage auf einem Tisch Wandmontage Sauberes Verlegen der Kabel HERSTELLEN VON VERBINDUNGEN...
Neben dem Quellcode stehen dort noch alle Lizenzbedingungen, auf die verwiesen wird, Garantieausschlüsse sowie Urheberrechtshinweise zum Download bereit. LG Electronics stellt Ihnen gegen eine Gebühr (für Distribution, Medien, Versand und Verwaltung) auch den Quell- code auf CD-ROM bereit. Wenden Sie sich per E-Mail an LG Electronics: opensource@lge.com. Dieses Angebot ist...
MONTAGE UND VORBEREITUNG HINWEIS y Ihr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen. y Das OSD-Menü (am Bildschirm angezeigtes Menü) Ihres TV-Gerätes kann sich leicht von dem in diesem Handbuch unterscheiden. y Die verfügbaren Menüs und Optionen können sich je nach verwendeter Eingangsquelle bzw. je nach Modell unterscheiden.
MONTAGE UND VORBEREITUNG Gehäuse und Bedienelemente Ihr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen. (Nur 24MT40*, 22/29MT44*, 20/22/24/28MT45*) Bildschirm Lautsprecher Joystick-Taste Fernbedienungssensor (* Diese Taste befindet sich unten am Betriebsanzeige Bildschirm.) Rot: Wenn die Stromzufuhr unterbrochen ist Aus: Wenn das Gerät eingeschaltet ist Gelb: Wenn sich das Gerät im Stromspar Modus befindet.
MONTAGE UND VORBEREITUNG HINWEIS y Achten Sie darauf, die Joystick-Taste nicht zu drücken, wenn Sie diese nach oben, unten, links oder rechts bewegen. Wenn Sie die Joystick-Taste zuerst drücken, können Sie die Lautstärke und die gespeicherten Programme nicht mehr anpassen. Einstellen des Menüs Drücken Sie bei eingeschaltetem Fernsehgerät die Joystick-Taste einmal.
Seite 8
MONTAGE UND VORBEREITUNG (Nur 19MN43*) Bildschirm Lautsprecher Bildschirm Betriebsanzeige Rot: Wenn die Stromzufuhr unterbrochen ist Aus: Wenn das Gerät eingeschaltet ist Gelb: Wenn sich das Gerät im Stromspar Modus befindet. Drucktasten (Nur 29MT40*, 29MT45*) Bildschirm Lautsprecher Bildschirm Betriebsanzeige Rot: Wenn die Stromzufuhr unterbrochen ist Aus: Wenn das Gerät eingeschaltet ist Gelb: Wenn sich das Gerät im Stromspar Modus befindet.
MONTAGE UND VORBEREITUNG (Nur 24/27MT46*) Bildschirm Lautsprecher Bildschirm Betriebsanzeige Rot: Wenn die Stromzufuhr unterbrochen ist Aus: Wenn das Gerät eingeschaltet ist Gelb: Wenn sich das Gerät im Stromspar Modus befindet. Drucktasten HINWEIS y Alle Tasten lassen sich durch einfache Berührung mit dem Finger bedienen. y Sie können die Betriebsanzeigeleuchte über OPTION in den Hauptmenüs ein- und ausschalten.
MONTAGE UND VORBEREITUNG VORSICHT Anheben und Bewegen des TV- y Achten Sie beim Bewegen und Bedienen des TV- Gerätes Geräts darauf, dass die hervorstehende Joysticktaste nicht beschädigt wird. (Vom Modell abhängig) Lesen Sie folgende Hinweise, bevor Sie das TVGerät bewegen oder anheben, um Kratzer oder Beschädigungen am TV-Gerät zu verhindern und um einen reibungslosen Transport unabhängig von Typ und Größe zu gewährleisten.
Seite 11
MONTAGE UND VORBEREITUNG 29MT40*, 29MT45* 2 Stk. M4 x L16 HINWEIS y Wenn Sie die Schrauben nicht fest anziehen, wird das TV-Gerät herunterfallen und beschädigt werden. y Ziehen Sie die Schrauben richtig fest, um zu verhindern, dass das TV-Gerät nach vorne kippt.
Seite 12
MONTAGE UND VORBEREITUNG 19MN43*, 24/27MT46* VORSICHT Standkörper Ständerplatte...
MONTAGE UND VORBEREITUNG Abnehmen des Standfußes 29MT40*, 29MT45* 24MT40*, 22/29MT44*, 20/22/24/28MT45* Ständerplatte Ständerplatte HINWEIS y Drücken Sie den Schnappverschluss unten am Standfußsockel nach oben, und entfernen Sie den Standfuß vom TV-Gerät. Standkörper...
Seite 14
MONTAGE UND VORBEREITUNG Detaching the Stand2 19MN43*, 24/27MT46* VORSICHT y Wenn Sie den Ständer am TV-Gerät anbringen, legen Sie den Bildschirm nach unten gerichtet auf einen Tisch oder eine andere flache Oberfläche mit einer weichen Unterlage, um den Bildschirm vor Verkratzen zu schützen. VORSICHT y Tragen Sie das TV-Gerät nicht verkehrt herum am Standkörper (oder Standfuß), da es sich...
MONTAGE UND VORBEREITUNG Montage auf einem Tisch VORSICHT Heben Sie das TV-Gerät an, und kippen Sie es auf einem Tisch in die aufrechte Position. y Stellen Sie das TV-Gerät nicht in die Nähe Lassen Sie (mindestens) 10 cm Platz zur Wand, von Wärmequellen, da dies einen Brand oder um eine gute Belüftung zu gewährleisten.
HINWEIS Wenn Sie ungeeignete Schrauben verwenden, y Das Kensington-Sicherheitssystem ist optional. kann das Produkt beschädigt werden oder von Weiteres Zubehör erhalten Sie bei den meisten der Wand fallen. In diesem Fall übernimmt LG Elektrohändlern. Electronics keine Haftung. 19MN43* 29MT40* 24MT40*...
Bündeln Sie die Kabel, und binden Sie sie mit y Verwenden Sie eine zugelassene Wandhal- dem beigefügten Kabelclip zusammen. terung von LG, und wenden Sie sich an Ihren Platzieren Sie das Kabel am Haken des Händler vor Ort oder an qualifiziertes Fachper- Standfußsockels.
In diesem Abschnitt zum HERSTELLEN VON VERBINDUNGEN werden hauptsächlich Abbildungen ANTENNA der 22MT45D-Modelle verwendet. / CABLE IN Verbinden Sie mehrere externe Geräte mit dem TV- Gerät, und wechseln Sie die Eingangsmodi, um ein externes Gerät auszuwählen. Weitere Informationen zum Anschluss von externen Geräten entnehmen Sie...
HERSTELLEN VON VERBINDUNGEN Euro-Scart-Anschluss (*nicht im Lieferumfang enthalten) AUDIO/VIDEO Überträgt Video- und Audiosignale von einem externen Gerät an das TV-Gerät. Verbinden Sie das externe Gerät, wie in der folgenden Abbildung gezeigt, mithilfe des Euro-Scart-Kabels mit dem TV-Gerät. Ausgangstyp Aktueller (TV-Ausgang Eingangsmodus Digital-TV Digital-TV...
HERSTELLEN VON VERBINDUNGEN Weitere Anschlüsse Verbinden Sie Ihr Fernsehgerät mit externen Geräten. Wenn Sie beste Bild- und Tonqualität wünschen, verbinden Sie das externe Gerät und das Fernsehgerät mit dem HDMI-Kabel wie in der Abbildung gezeigt. Es wird kein separates Kabel mitgeliefert. Ihr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen. DVD / Blue-Ray / PC / HD Kabelbox / HD STB HDMI OUT...
Seite 21
HERSTELLEN VON VERBINDUNGEN HDMI IN RGB IN (PC) USB / HDD AUDIO OUT DVD / Blue-Ray / PC / (Vom Modell abhängig) HD Kabelbox / HD STB RGB OUT AUDIO OUT Der USB-Anschluss unterstützt eine Stromstärke von 0,5 A. Verwenden Sie für höhere Stromstärken, z. B. für Festplatten, einen separaten Netzadapter.
HERSTELLEN VON VERBINDUNGEN Anschluss eines PCs Ihr TV-Gerät unterstützt Plug & Play* und verfügt über integrierte Lautsprecher mit virtuellem Raumklang, die klaren Sound mit satten Basstönen bieten. * Plug & Play: Der PC erkennt das vom Benutzer angeschlossene Gerät und schaltet dieses ein, ohne dass eine Gerätekonfiguration oder ein Benutzereingriff erforderlich ist.
FERNBEDIENUNG FERNBEDIENUNG Die Beschreibungen in diesem Handbuch beziehen sich auf die Tasten der Fernbedienung. Lesen Sie dieses Handbuch bitte aufmerksam durch, und verwenden Sie das TVGerät bestimmungsgemäß. Um die Batterien zu wechseln, öffnen Sie das Batteriefach, wechseln Sie die Batterien (1,5 V, AAA), legen Sie die - und -Enden entsprechend der Kennzeichnung im Fach ein, und schließen Sie das Batteriefach.
MENÜ SETUP MENÜ SETUP y Die verfügbare Auswahl an Bildmodi kann je nach Eingangssignal variieren. Der Expert-Modus dient Experten für Bildabstimmung zum Steuern und Abstimmen mithilfe eines bestimmten Bildes. Bei normalen Bildern sind die Automatisches Einstellen des Programms Effekte möglicherweise nicht offensichtlich. y Die ISF-Funktion ist nur bei bestimmten Modellen SETTINGS ...
MENÜ SETUP Zusätzliche Bildoptionen auswählen Energiesparfunktion verwenden SETTINGS BILD Bildmodus Bildoption SETTINGS BILD Energie sparen [Abhängig vom Modell] Spart Strom, indem die Helligkeit des Bildschirms angepasst wird. Passt detaillierte Einstellungen für Bilder an. y Automatisch : [Abhängig vom Modell] y Rauschunterdrückung: Eliminiert Bildrauschen.
Seite 26
über den optischen ein Gerät mit Heimkinofunktion auswählen, wird digitalen Audioausgang-Anschluss anschließen. automatisch der HT Lautsprecher(Lautsprecher) Ein LG Audiogerät bietet Ihnen ganz einfach einen verbunden. Achten Sie darauf, die Verbindung über ein vollen und kräftigen Klang. Glasfaserkabel (separat verkauft) herzustellen, um die Funktion HT Lautsprecher(Lautsprecher) zu nutzen.
MENÜ SETUP USB-Gerät entfernen Kompatible Videoformate Q.MENU USB-Gerät y Maximale Auflösung: 1920 x 1080 bei 30p (nur Motion JPEG 640 x 480 bei 30p) Wählen Sie das USB-Speichergerät, das Sie entfernen y *.asf, *.wmv möchten. [Video] MPEG-2, MPEG-4 Part2, DivX3.11, DivX4, Wenn die Meldung angezeigt wird, dass das USB-Gerät DivX5, DivX6, XViD, H.264/AVC, VC1(WMV3, entfernt worden ist, trennen Sie das Gerät vom TV.
WARTUNG WARTUNG Reinigung des TV-Gerätes Reinigen Sie Ihr TV-Gerät regelmäßig für eine optimale Leistung und eine verlängerte Produktlebensdauer. VORSICHT y Achten Sie darauf, zuvor das Gerät auszuschalten und trennen Sie das Netzkabel sowie alle anderen Kabel vom Gerät bzw. der Steckdose. y Wenn das TV-Gerät über einen längeren Zeitraum unbeaufsichtigt oder ungenutzt ist, ziehen Sie das Netzkabel aus der Steckdose und trennen Sie alle Signalzuführungen, um mögliche Schäden durch Blitzschlag oder Spannungsspitzen zu vermeiden.
FEHLERBEHEBUNG FEHLERBEHEBUNG Problem Lösung Das TV-Gerät reagiert y Prüfen Sie den Sensor der Fernbedienung, und versuchen Sie es erneut. nicht auf die Fernbedi- y Prüfen Sie, ob sich zwischen dem Produkt und der Fernbedienung ein Hindernis befindet. enung. y Prüfen Sie, ob die Batterien noch geladen sind und ordnungsgemäß eingesetzt wurden ( Weder Bild noch Ton wird y Prüfen Sie, ob das Gerät eingeschaltet ist.
2,4 A Hersteller : Lien Chang Hersteller : Lien Chang Modell : LCAP16B-E, LCAP25B Modell : LCAP35 Hersteller : LG InHINWEISk Hersteller : APD Netzstecker Modell : PSAB-L205B, PSAB-L204B Modell : DA-48F19 EINGANG: AC 100 – 240 V ~ 50/60 Hz...
Seite 32
TECHNISCHE DATEN MODELL 20MT45D 19MN43D Mit Fuß (mm) 466,5 x 329,4 x 140,6 441,7 x 350,9 x 167,8 Abmessungen (B x H x T) Ohne Fuß (mm) 466,5 x 286,1 x 52,7 441,7 x 277,7 x 62,9 Mit Fuß (kg) Gewicht Ohne Fuß...
Seite 33
TECHNISCHE DATEN (Nur 24/29MT40*, 19MN43*, 24/28/29MT45*, 29MT44*) RGB (PC)- / HDMI (PC)-unterstützter Modus Horizontale Vertikale Lösung (Nur 20MT45*) Frequenz (kHz) Frequenz (Hz) 720 x 400 31,468 70,080 Horizontale Vertikale Lösung Frequenz (kHz) Frequenz (Hz) 31,469 59,940 640 x 480 37,500 75,000 720 x 400 31,468...
Seite 35
Lesen Sie vor der Verwendung des Geräts unbedingt die Sicherheitsvor- kehrungen durch. Bewahren Sie die CD mit dem Benutzerhandbuch für die zukünftige Verwendung gut zugänglich auf. Das Modell und die Seriennummer TV-Geräts befinden sich auf der Rück- seite und auf einer Seite des TV-Ge- räts.
