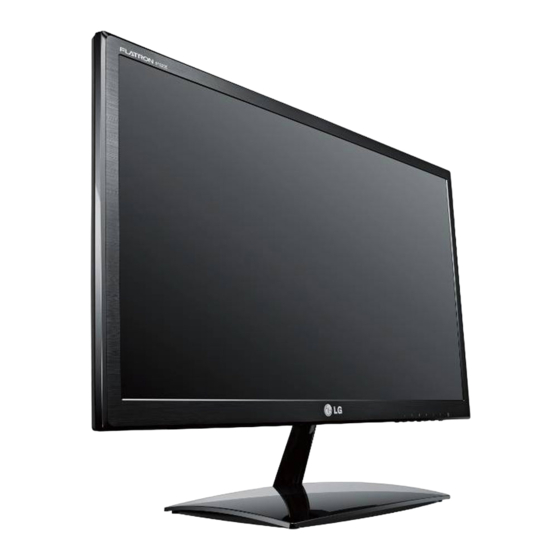

- Seite 1 BENUTZERHANDBUCH LCD-MONITOR Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. LCD-MONITOR-MODELL IPS225V IPS235V www.lg.com...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS INHALT MONTAGE UND FEHLERBEHEBUNG VORBEREITUNG Auspacken TECHNISCHE DATEN Teile und Tasten IPS225V Aufbau des Monitors IPS235V - Anbringen des Standfußsockels Voreingestellte Modi (Auflösung) - Die Abtrennung der Einstellungsbasis Anzeige - Montage auf einem Tisch - Montage an der Wand... -
Seite 3: Montage Und Vorbereitung
MONTAGE UND VORBEREITUNG MONTAGE UND VORBEREITUNG Auspacken Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte an den Händler, bei dem Sie das Produkt erworben haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Produkt. CD (Handbuch)/Karte Netzkabel D-SUB-Kabel... -
Seite 4: Teile Und Tasten
MONTAGE UND VORBEREITUNG Teile und Tasten Betriebsanzeige Leuchtet: Eingeschaltet Leuchtet nicht: Ausge- schaltet (Taste POWER) Taste (Siehe S.13) Anschlussfeld (Siehe S.10) - Seite 5 MONTAGE UND VORBEREITUNG Taste Beschreibung MENU Öffnen der Hauptmenüs. (Siehe S.13) OSD GESPERRT/ENT- Mit dieser Funktion können Sie die aktuellen Steuerungsein- RIEGELT stellungen sperren, sodass sie nicht versehentlich geändert werden können. Halten Sie die Taste MENU einige Sekunden lang gedrückt. Die Meldung „OSD GESPERRT“...
-
Seite 6: Aufbau Des Monitors
MONTAGE UND VORBEREITUNG Aufbau des Monitors Die Abtrennung der Einstellungsbasis Anbringen des Standfußsockels Legen Sie den Monitor mit dem Bildschirm nach unten auf einer ebenen, gepolsterten Legen Sie den Monitor mit dem Bildschirm nach unten auf einer ebenen, gepolsterten Fläche ab. Fläche ab. -
Seite 7: Montage Auf Einem Tisch
MONTAGE UND VORBEREITUNG Montage auf einem Tisch WARNUNG Halten Sie beim Einstellen des Winkels nicht Heben Sie den Monitor an, und kippen Sie ihn den unteren Rahmen des Monitors fest, wie auf einem Tisch in die aufrechte Position. in der folgenden Abbildung dargestellt: Verlet- Lassen Sie (mindestens) 10 cm Platz zur zungsgefahr. -
Seite 8: Montage An Der Wand
MONTAGE UND VORBEREITUNG Montage an der Wand Verwendung des Kensington-Sicherheitssystems Der Anschluss des Kensington-Sicherheitssystems Für eine ausreichende Belüftung lassen Sie auf befindet sich an der Rückseite des Monitors. Wei- jeder Seite und an der Wand 10 cm Platz. Detail- tere Informationen zur Installation und Verwendung lierte Montageanweisungen erhalten Sie von Ihrem finden Sie im Handbuch, das im Lieferumfang des Händler, siehe auch Montageanleitung der optio-... - Seite 9 Wandschräge montieren, kann er herunter- fallen und zu schweren Verletzungen führen. Verwenden Sie ausschließlich eine autori- sierte Wandhalterung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal. Ziehen Sie die Schrauben nicht zu fest an, da dies Beschädigungen am Monitor her-...
-
Seite 10: Verwenden Des Monitors
VERWENDEN DES MONITORS VERWENDEN DES MONITORS Anschluss eines PCs Anschließen des DVI-D Überträgt digitale Videosignale von Ihrem PC an Ihr Monitor unterstützt Plug & Play*. den Monitor. Verbinden Sie den PC über ein DVI- * Plug & Play: Ein PC erkennt das vom Benut- Kabel mit dem Monitor, wie in den folgenden zer verbundene Gerät und schaltet dieses ein, Abbildungen gezeigt. - Seite 11 VERWENDEN DES MONITORS Funktion „Self Image Setting Function“ (Intelligente VORSICHT Bildeinstellung) Drücken Sie die Taste POWER auf dem vorderen Schließen Sie das Bedienfeld, um das Gerät einzuschalten. Wenn Eingangskabel an, und der Monitor eingeschaltet ist, wird die Funktion sichern Sie es, indem INTELLIGENTE BILDEINSTELLUNG automatisch Sie die Schrauben im ausgeführt.
-
Seite 12: Anpassen Von Einstellungen
ANPASSEN VON EINSTELLUNGEN ANPASSEN VON EINSTELLUNGEN Zugriff auf die Hauptmenüs Drücken Sie eine beliebige Taste an der Vorderseite des Monitors, um das OSD-Menü für das MONI- TOR SEUTP (MONITOR-SETUP) anzuzeigen. Drücken Sie das gewünschte Menüelement. Ändern Sie den Wert des Menüelements durch Drücken der Tasten an der Vorderseite des Monitors. Wenn Sie zum oberen Menü... -
Seite 13: Anpassung Der Einstellungen
ANPASSEN VON EINSTELLUNGEN Anpassung der Einstellungen Menüeinstellungen Drücken Sie eine beliebige Taste an der Vorderseite des Monitors, um das OSD-Menü für das MONITOR SEUTP (MONITOR-SETUP) anzuzeigen. Drücken Sie die Taste MENU, um die Optionen des OSD-Menüs anzuzeigen. Stellen Sie die Optionen ein, indem Sie die Tasten an der Vorderseite des Monitors drücken. -
Seite 14: Bild
ANPASSEN VON EINSTELLUNGEN BILD Drücken Sie eine beliebige Taste an der Vorderseite des Monitors, um das OSD-Menü für das MONITOR SEUTP (MONITOR-SETUP) anzuzeigen. Drücken Sie die Taste MENU, um die Optionen des OSD-Menüs anzuzeigen. Wählen Sie BILD aus, indem Sie die Tasten an der Vorderseite des Monitors drücken und die Optionen einstellen. -
Seite 15: Farben
ANPASSEN VON EINSTELLUNGEN FARBEN Drücken Sie eine beliebige Taste an der Vorderseite des Monitors, um das OSD-Menü für das MONITOR SEUTP (MONITOR-SETUP) anzuzeigen. Drücken Sie die Taste MENU, um die Optionen des OSD-Menüs anzuzeigen. Wählen Sie FARBEN aus, indem Sie die Tasten an der Vorderseite des Monitors drücken und die Optionen einstellen. -
Seite 16: Anzeige
ANPASSEN VON EINSTELLUNGEN ANZEIGE Drücken Sie eine beliebige Taste an der Vorderseite des Monitors, um das OSD-Menü für das MONITOR SEUTP (MONITOR-SETUP) anzuzeigen. Drücken Sie die Taste MENU, um die Optionen des OSD-Menüs anzuzeigen. Wählen Sie ANZEIGE aus, indem Sie die Tasten an der Vorderseite des Monitors drücken und die Optionen einstellen. -
Seite 17: Andere
12 W/h SAVING DATA hängt vom Bildschirm ab. Diese Werte sind je nach Bildschirm und Bildschirmhändler unterschiedlich. LG hat diese Werte anhand des ausgestrahlten Videosignals berechnet. LED SAVING bezieht sich auf die Energieeinsparung, wenn anstelle eines CCFL-Bildschirms ein WLED-Bildschirm verwendet wird. -
Seite 18: Mode Einstellungen
ANPASSEN VON EINSTELLUNGEN MODE einstellungen Drücken Sie eine beliebige Taste an der Vorderseite des Monitors, um das OSD-Menü für das MONITOR SEUTP(MONITOR-SETUP) anzuzeigen. Drücken Sie die Taste MODE, um die Optionen des OSD-Menüs anzuzeigen. Stellen Sie die Optionen ein, indem Sie die Tasten an der Vorderseite des Monitors drücken. Wählen Sie EXIT, um das OSD-Menü... -
Seite 19: Dual Package Einstellungen
ANPASSEN VON EINSTELLUNGEN DUAL PACKAGE einstellungen * Vor dem Benutzen untergelisteter Funktionen, installieren Sie DUAL PACKAGE-Programm. * Nur für D-SUB/DVI-D-Eingabe. Drücken Sie eine beliebige Taste an der Vorderseite des Monitors, um das OSD-Menü für das MONITOR SEUTP (MONITOR-SETUP) anzuzeigen. Drücken Sie die Taste DUAL, um die Optionen des OSD-Menüs anzuzeigen. - Seite 20 FEHLERBEHEBUNG FEHLERBEHEBUNG Prüfen Sie Folgendes, bevor Sie sich an den Kundendienst wenden. Keine Bildanzeige y Prüfen Sie, ob das Netzkabel richtig in der Steckdose steckt. Ist das Netzkabel des Monitors angeschlossen? y Drücken Sie die Taste POWER. Leuchtet die Betriebsanzeige? Ist das Gerät eingeschaltet, und y Stellen Sie Helligkeit und Kontrast ein.
- Seite 21 Installieren Sie den Bildschirmtreiber von der mit dem Bildschirm mit- Haben Sie den Bildschirmtreiber installiert? gelieferten Bildschirmtreiber-CD (oder Diskette). Alternativ können Sie den Treiber von unserer Website herunterladen: http://www.lg.com. y Prüfen Sie, ob die Grafikkarte die Plug & Play-Funktion unterstützt.
- Seite 22 TECHNISCHE DATEN TECHNISCHE DATEN IPS225V Display Bildschirmtyp 54,5 cm (21,5 Zoll) TFT LCD-Flachbildschirm mit Aktiv-Matrix Antiblendbeschichtung Bilddiagonale (sichtbarer Bereich): 54,5 cm Pixelabstand 0,247 mm x 0,247 mm (Pixelabstand) Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch) Vertikale Frequenz 56 Hz bis 75 Hz (D-SUB, DVI-D)
-
Seite 23: Technische Daten
TECHNISCHE DATEN TECHNISCHE DATEN IPS235V Display Bildschirmtyp 58,4 cm (23 Zoll) TFT LCD-Flachbildschirm mit Aktiv-Matrix Antiblendbeschichtung Bilddiagonale (sichtbarer Bereich): 58,4 cm Pixelabstand 0,265 mm x 0,265 mm (Pixelabstand) Sync-Eingang Horizontale Frequenz 30 kHz bis 83 kHz (automatisch) Vertikale Frequenz 56 Hz bis 75 Hz (D-SUB, DVI-D) 56 Hz bis 61 Hz (HDMI) Eingangsformat Separat Sync. -
Seite 24: Voreingestellte Modi (Auflösung)
TECHNISCHE DATEN Voreingestellte Modi (Auflösung) Horizontale Vertikale Frequenz Polarität (H/ Anzeigemodi (Auflösung) Frequenz (kHz) (Hz) 720 x 400 31,468 640 x 480 31,469 640 x 480 37,500 800 x 600 37,879 800 x 600 46,875 1024 x 768 48,363 1024 x 768 60,123 1152 x 864 67,500... - Seite 26 Stellen Sie sicher, dass Sie vor der Verwendung des Produkts die Sicherheitsvorkehrungen ge- lesen haben. Bewahren Sie die CD mit dem Benutzerhand- buch für die zukünftige Verwendung gut zu- ENERGY STAR is a set of power-saving gänglich auf. guidelines issued by the U.S.Environmental Das Modell und die Seriennummer des SETs Protection Agency(EPA).
