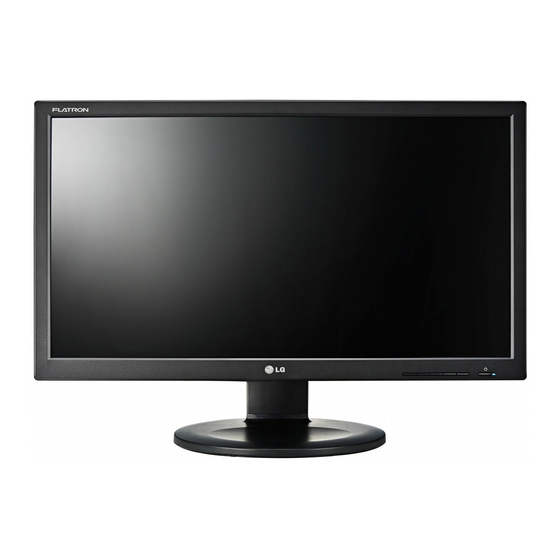

- Seite 1 BEDIENUNGSANLEITUNG LCD-MONITOR Bitte lesen Sie dieses Handbuch vor der Bedienung des Gerätes sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf. LCD-MONITOR-MODELLE IPS231P www.lg.com...
-
Seite 2: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Dieses Gerät wurde so entwickelt und hergestellt, dass Ihre persönliche Sicherheit gewährleistet ist. Unsachgemäßer Gebrauch kann allerdings zur Gefahr eines elektrischen Schlags oder Brands führen. Damit die in diesem Display eingebauten Schutzvorrichtungen ihre Funktion ordnungsgemäß erfüllen, beachten Sie die folgenden Grundregeln für die Installation, Nutzung und Wartung des Geräts. -
Seite 3: Installation
Wichtige Sicherheitshinweise Installation Stellen Sie keine Gegenstände auf das Netzkabel bzw. fahren Sie keine Gegenstände darüber, und stellen Sie das Display nicht an einem Ort auf, an dem das Netzkabel beschädigt werden kann. Verwenden Sie das Display nicht in der Nähe von Wasser, wie etwa einer Badewanne, eines Waschbeckens, einer Küchenspüle, eines Waschbehälters, auf nassem Boden oder in der Nähe eines Schwimmbeckens. -
Seite 4: Sichere Entsorgung
Wichtige Sicherheitshinweise Reinigung Ziehen Sie den Netzstecker des Displays aus der Steckdose, bevor Sie die Bildschirmoberfläche säubern. Verwenden Sie dazu ein feuchtes (nicht nasses) weiches Mikrofaser-Tuch. Sprühen Sie nicht mit einem Reinigungsspray direkt auf den Bildschirm, da das Spray teilweise in die Gehäuseöffnungen gelangen und Stromschläge verursachen kann. - Seite 5 Zubehör !!! Vielen Dank, dass Sie sich für ein Gerät von LGE entschieden haben !!! Überprüfen Sie, ob folgende Teile im Lieferumfang des Monitors enthalten sind. Wenden Sie sich bei fehlenden Teilen an Ihren Händler. Benutzerhandbuch/ Netzkabel Karten (Je nach Land) DVI-D-Signalkabel 15-poliges D-Sub-Signalkabel (Diese Funktion steht nicht in...
-
Seite 6: Anschließen Des Displays
Anschließen des Displays Bevor Sie das Display in Betrieb nehmen, achten Sie darauf, dass die Stromversorgung zum Gerät, zum Computersystem und zu anderen angeschlossenen Geräten unterbrochen ist. Anschließen des Standfußes / Abnehmen der Standplatte Legen Sie den Monitor mit der Vorderseite nach unten auf ein Kissen oder ein weiches Tuch. -
Seite 7: Positionieren Des Monitors
Anschließen des Displays Nehmen Sie eine Münze und drehen Sie die Schraube auf der Rückseite des Standfußes im Uhrzeigersinn fest. Heben Sie den Monitor an und drehen Sie ihn nach vorne, nachdem Sie das Kabel mit der Buchse verbunden haben. Wenn Sie den Monitor vom Standfuß... - Seite 8 Anschließen des Displays Höhe : maximal 4,33 Zoll (110,0mm) 110,0 mm * Achten Sie bitte darauf, den Sperrstift zu entfernen, um die Höhe einzustellen Achten Sie bei der Einstellung des Bildschirmwinkels darauf, dass Sie Ihre Finger nicht zwischen den Bildschirm und das Ständerteil stecken. Sie könnten dabei Ihre(n) Finger verletzen.
- Seite 9 Anschließen des Displays Verwendung der Funktion „Pivot“ (Neigen) - Mit Hilfe der Drehfunktion kann der Bildschirm um 90 Grad im Uhrzeigersinn gedreht werden. Heben Sie den Monitor auf die höchstmögliche Höhe an, um die Funktion „Pivot“ (Neigen) zu verwenden. Querformat & Hochformat: Sie können den Bildschirm um 90° im Uhrzeigersinn drehen.
-
Seite 10: Anschluss An Den Pc
Anschließen des Displays Anschluss an den PC Der Monitor, der Computer sowie alle anderen angeschlossenen Geräte müssen vor dem Anschluss ausgeschaltet werden. Schließen Sie nacheinander das Signaleingangskabel und dann das Netzkabel an und ziehen Sie die Halteschraube des Signalkabels fest. Audio-Kabel anschließen Anschluss eines DVI-D-Kabels (Digitalsignal) Anschluss eines D-Sub-Kabels (Analogsignal) -
Seite 11: Bedienelemente Auf Der Vorderseite
Bedienelemente Bedienelemente auf der Vorderseite MENU-Taste OSD GESPERRT/ENTRIEGELT Mit dieser Funktion können Sie die aktuellen Steuereinstellungen sperren, damit sie nicht versehentlich geändert werden können. Drücken und halten Sie die Taste MENU für mehrere Sekunden.Daraufhin wird die Meldung "OSD GESPERRT" angezeigt. Sie können die OSD-Steuerungen jederzeit wieder entsperren, indem Sie die Taste MENU für mehrere Sekunden gedrückt halten. - Seite 12 Bildschirmanzeige (OSD) gehen. (Nur Analog-Modus) Damit wird das angezeigte Bild für die momentan gewählte Bildschirm-auflösung (Anzeigemodus) automatisch ideal eingestellt. Der optimale Anzeigemodus ist IPS231P : 1920 x 1080 Beim Anschluss von zwei Eingangssignalen kann das INPUT-Taste gewünschte Eingangssignal (D-Sub/DVI) gewählt (Quelle-Hotkey) werden.Falls nur ein Signal angeschlossen ist, wird dieses...
-
Seite 13: Einstellen Der Funktionen Der Bildschirmanzeige (Osd)
Einstellen der Funktionen der Bildschirmanzeige (OSD) Bildschirmeinstellung Die Bildgröße, -position und Funktionsparameter des Displays lassen sich mit Hilfe der gesteuerten Bildschirmanzeige (OSD) schnell und einfach einstellen. Nachstehend finden Sie ein kurzes Beispiel, um Sie mit der Verwendung der Bedienelemente vertraut zu machen. Im Folgenden erhalten Sie eine Übersicht über die möglichen Einstellungen und Auswahlmöglichkeiten mit Hilfe der Bildschirmanzeige (OSD). -
Seite 14: Auswählen Und Einstellen Von Funktionen Der Bildschirmanzeige (Osd)
Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Die folgende Tabelle zeigt alle Funktionen, Einstellungen und Menüs der Bildschirmanzeige. : D-SUB-Eingang (Analog) DSUB : DVI-D-Eingang (Digitalsignal) DVI-D Unterstützte Hauptmenü Untermenü Beschreibung Signale HELLIGKEIT BILD Standard-Bildeinstellungen. DSUB KONTRAST DVI-D SCHÄRFE FARBEN FARBTEMP. - Seite 15 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Unterstützte Hauptmenü Untermenü Beschreibung Signale Dieser Anzeigemodus kann vom BENUTZER MODE DSUB Benutzer eingestellt werden. DVI-D Hier kann der Farbmodus des Hauptmenüs eingestellt werden. In diesem Modus wird der FILM Bildschirm zur Anzeige von Videos optimal eingestellt.
- Seite 16 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Sie wissen nun, wie Sie eine Funktion innerhalb des OSD-Systems auswählen und einstellen. Nachstehend finden Sie die Symbole sowie deren Namen und Beschreibungen für alle Funktionen im Menü. Drücken Sie die Taste MENU. Daraufhin erscheint das Hauptmenü der OSD-Steuerung.
- Seite 17 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung Einstellen der Helligkeit des Bildschirms. HELLIGKEIT KONTRAST Einstellen des Bildschirmkontrastes. SCHÄRFE Einstellung der Bildschärfe EXIT : Beenden : Verkleinern : Vergrößern : Anderes Untermenü auswählen : Untermenü neu wählen...
- Seite 18 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung FARBTEMP. Wählen Sie zur Einstellung der VOREIN Bildschirmfarbe entweder die Funktion VOREIN oder BENUTZER. Auswahl einer voreingestellten VOREIN Farbtemperatur. • WARM: Stellen Sie den Bildschirm zur warmen Farben ein. •...
- Seite 19 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung Verschieben des Bildes nach links bzw. HORIZONTAL rechts. Verschieben des Bildes nach oben bzw. VERTIKAL unten. Verringern vertikaler Balken oder Streifen, TAKT die im Hintergrund des Bildschirms sichtbar sind. Die horizontale Bildschirmgröße ändert sich ebenfalls.
- Seite 20 Funktion EIN ist, kann die Energie ca. 25% ENERGY gespart werden. SAVING Mithilfe von der integrierten Funktion mit 10 Minuten Videosignal der Rundsendung kann LG diese Werte akkumulieren. Bildgröße ändern. ORIGINAL - BREITBILD: Bild an die Bildschirmgröße -BILDFORMAT anpassen. - AUTO: Bildformat je nach Eingangssignal des Bildes automatisch einstellen.
- Seite 21 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Sie wissen nun, wie Sie eine Funktion innerhalb des OSD-Systems auswählen und einstellen. Nachstehend finden Sie die Symbole sowie deren Namen und Beschreibungen für alle Funktionen im Menü. Drücken Sie die Taste MODE. Daraufhin erscheint das Hauptmenü der OSD-Steuerung.
- Seite 22 Auswählen und Einstellen von Funktionen der Bildschirmanzeige (OSD) Hauptmenü Untermenü Beschreibung BENUTZER Dieser Anzeigemodus kann vom Benutzer eingestellt werden. Hier kann der Farbmodus des Hauptmenüs eingestellt werden. FILM In diesem Modus wird der Bildschirm zur Anzeige von Videos optimal eingestellt. In diesem Modus wird der Bildschirm zur TEXT Anzeige von Text optimal eingestellt.
- Seite 23 Fehleranalyse Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden. Kein Bild zu sehen Ist das Netzkabel des • Überprüfen Sie das Netzkabel auf richtigen Sitz Displays angeschlossen? am Display und and der Stechdose. Leuchtet die • Drücken Sie den Ein-/Ausschalter. Betriebsanzeige? •...
- Seite 24 Fehleranalyse Falsche Bilddarstellung auf dem Display Falsche Position auf • Drücken Sie die Taste AUTO, um die Darstellung dem Display. des Displays automatisch optimal einzustellen. Sind die Ergebnisse nicht zufriedenstellend, stellen Sie die Bildposition mit dem Symbol für H Position und V Position auf der Bildschirmanzeige (OSD) ein.
- Seite 25 Haben Sie den • Installieren Sie den Displaytreiber von der Displaytreiber entsprechenden CD (oder Diskette), die mit dem installiert? Display geliefert wurde. Oder laden Sie den Treiber von unserer Website herunter: http://www.lg.com. • Überprüfen Sie, ob die Grafikkarte die Plug&Play- Funktion unterstützt.
-
Seite 26: Technische Daten
Technische Daten Display 58,4 cm (23 Zoll) Flachbildschirm Aktivmatrix-TFT LCD Antireflexbeschichtung Sichtbare Bildschirmdiagonale : 58,4 cm 0,265 x 0,265 mm (Pixelabstand) Horizontale Freq. 30 kHz bis 83 kHz (Automatisch) Sync-Eingang Vertikale Freq. 56 Hz bis 75 Hz (Automatisch) Eingangsform Separate Synchr Digital Signaleingang 15-poliger D-Sub-Stecker... -
Seite 27: Voreingestellte Modi (Auflösung)
Technische Daten Voreingestellte Modi (Auflösung) Bildschirm-Modi (Auflösung) Horizontale Freq. (kHz) Vertikale Freq. (Hz) 31,468 720 x 400 31,469 640 x 480 37,500 640 x 480 37,879 800 x 600 46,875 800 x 600 48,363 1024 x 768 60,123 1024 x 768 67,500 1152 x 864 63,981... - Seite 28 Installieren der Halterung für die Wandmontage Dieser Monitor erfüllt die Anforderungen für Wand- oder Wechselhalterungen. Drehen Sie die Vorderseite des Produkts nach unten und stellen Sie es auf einem weichen Tuch oder einem Kissen ab, um eine Beschädigung des Produkts zu vermeiden.
- Seite 29 Installieren der Halterung für die Wandmontage Installieren der Halterung für die Wandmontage. Wandmontageplatte (separat erhältlich) Das Produkt kann als Standgerät eingesetzt werden oder mithilfe einer Montageplatte an der Wand angebracht werden. Weitere Informationen erhalten Sie im Installationshandbuch, das der Wandmontageplatte beigefügt ist.
- Seite 30 S t e l l e n S i e s i c h e r , d a s s S i e v o r d e r Ve r w e n d u n g d e s P r o d u k t s d i e Sicherheitsvorkehrungen gelesen haben B e w a h r e n S i e d i e C D m i t d e m B e n u t ze r h a n d b u c h f ü...
