DIP-Schalterleiste 3 (Zentrale Ansteuerung)

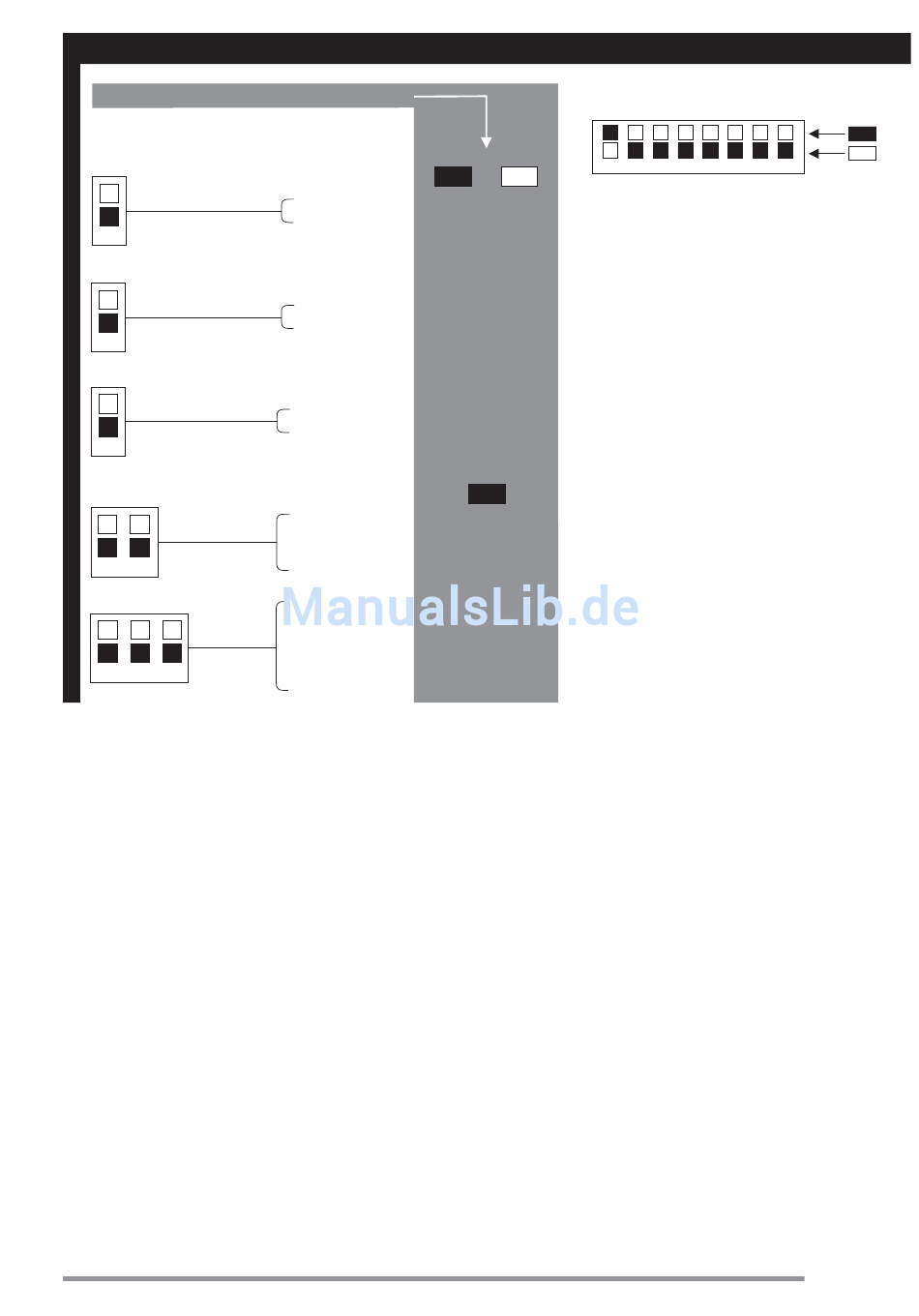

Einstellzeiten /-hinweise für die DIP-Schalter
Vorrangschalter
1
Betriebsart (nur bei 1-Kanal-Betrieb)
2
Volumenstrom Intervallbetrieb
3
Betriebszeit
4
5
Intervallzeit
6
7
8
ON
ja
DIP-Schalter 1
=
Voll-
last-
DIP-Schalter 2
=
stufe
Voll-
last-
DIP-Schalter 3
=
stufe
30 Min.
=
DIP-Schalter 4
60 Min.
DIP-Schalter 5
=
DIP-Schalter 6
=
=
DIP-Schalter 7
DIP-Schalter 8
=
Standardeinstellung: Lüfterschalter hat Vorrang,
1-Kanal-Betrieb in Teillast, Fernsteuerung 230 VAC
1
2
OFF
*) Teillastbetrieb nur mit 2-stufiger Gebläseeinheit z.B.
compact 60-30 oder 100-30 möglich
nein
Funktionserklärung der DIP-Schalter
DIP-Schalter 1
Vorrangschaltung. Der Betrieb des Lüftungsgerätes
über den Raum(Lüfter)schalter, sowie die interne
Teil-
Ansteuerung z.B. über Feuchteregler C-FR, hat
Teil
last-
bei "ON" Vorrang vor der zentralen Ansteuerung .
stufe *)
DIP-Schalter 2
Betriebsart. Der Volumenstrom des Lüftungsgerätes
(Voll-/Teillaststufe) muss im 1-Kanal-Betrieb vorge-
geben werden.
Teil-
DIP-Schalter 3
last-
Lüftervolumenstrom bei Intervallbetrieb. Der Lüfter
stufe *)
läuft je nach Einstellung in der Voll-/Teillaststufe.
DIP-Schalter 4+5
Betriebszeit. Der Lüfter läuft die unter "ON" einge-
ON
gestellte Zeit im Intervallbetrieb.
DIP-Schalter 6-8
Intervallzeit. Der Lüfter läuft bei "ON" nach der ein-
gestellten Zeit in der Voll-/Teillaststufe. Die Intervall-
zeit beginnt nach jedem Abschalten neu.
Hinweise
1 Std.
Die Steuerspannung kann 24-230 VAC betragen. Die Eingangsempfind-
lichkeit bei 24 VAC kann mit dem Jumper (siehe Abb. 3) am C-NR/TZ
festgelegt werden.
2 Std.
Mit Aufschaltung der Spannungsversorgung an der Gebläseeinheit be-
ginnt die „Betriebszeit" der Intervalleinstellung (Lüfter läuft sofort an).
4 Std.
Bei -Zentraler Ansteuerung- über Fernsteuereinheit LFS1 und Auswahl
„Stummschaltung" (Kanal S4) ist der DIP-Schalter 1 in Stellung „OFF"
einzustellen.
3
4
5
6
7
8
