Limodor AD-UV Montage- & Bedienungsanleitung

Montage-/Bedienungsanleitung
1. Hinweise zum Produkt/Bestimmungsgemäßer Gebrauch
Mit der Steuerung AD-UV (#99340; V3.03) können bis zu 8
Wandlüfter Typ Airodor30 im Einzel-/Paarbetrieb mit einem
reversierenden Zu-/Abluftbetrieb angesteuert werden. Bei
Verwendung des Fernsteuermoduls LSM12V/54W (Zubehör)
ist eine Kaskadierung bis zu 16 Wandlüfter möglich. Die
Steuerung ist für den Einbau in einer Unterverteilung (EN-
Profilschiene) vorgesehen.
Bei Verwendung einer Gebläseeinheit Airodor30/PT (#38048),
wird eine temperaturgesteuerte Taktzeitreduzierung um 15
Sekunden ausgeführt. Die Taktzeit ändert sich ab einer Zuluft-
temperatur von 14°C. Der Messzyklus ist intern auf 10 Min.
voreingestellt. Sofern die Temperatur auf über 14°C ansteigt,
wird die codierte Taktzeit (siehe DIP-Schalter 1) ausgeführt.
1.1. Ansteuerungsarten der Steuerung AD-UV
Die Ansteuerung kann über nachfolgende Varianten erfolgen:
a) Analoge Schalteingänge
Analoge Schalteingänge (230VAC/50Hz) haben, unter Be-
rücksichtigung der Priorität, Vorrang vor allen anderen An-
steuerungsvarianten. Unter Berücksichtigung der Codier-
schalter (DIP-Schalter) werden Schaltvorgänge bei Auf-
schaltung der Spannung ausgeführt.
b) Digitaleingang RS485 (siehe Anlage A)
Ansteuerung mittels serieller Datenübertragung. Protokoll
mit Beispielen siehe Anlage A.
c) WiFi-Modul Airodor30
Mittels Verwendung des "
und einer Einbindung in ein WLAN-Netz ist eine Ansteue-
rung mittels dem App
"Airodor30 WiFi"
2. Sicherheits-/Montagehinweis und Entsorgung
Die Montage der Steuerung ist durch fachkundige Personen
vorzunehmen.
• Es sind die örtlichen EVU- und Anschlussbestim-
mungen gemäß VDE 0100 zu beachten.
• Der Anschluss darf nur von einem konzessionierten Elektri-
ker durchgeführt werden.
• Bei Montagearbeiten muss die Steuerung allpolig vom Netz
trennbar sein, d.h. entweder sind 2-polige Sicherungen oder
bei einpoliger Absicherung unbedingt ein 2-poliger Schalter
mit einem Mindestkontaktabstand von 3 mm zu verwenden.
• Lesen Sie die Anleitung vor der Montage sorgfältig durch
und bewahren Sie diese sorgfältig auf.
• Einstellungen/Codierungen an der DIP-Schalterleiste sind
nur bei Trennung der Stromversorgung durchzuführen.
• Die elektrische Sicherheit ist nur dann gewährleistet, wenn
das Produkt in der Installationsumgebung installiert wird.
• Durch Eingriff in das Produkt erlöschen jegliche Haftungsan-
sprüche.
• Das Produkt enthält elektronische Bauteile, die als Elektro-
nikschrott entsorgt werden müssen. Das Gehäuse besteht
aus wiederverwendbarem Kunststoff.
Transportverpackung des Gerätes vollständig. Entsorgen
Sie die Verpackung umweltgerecht.
Hinweis nach DIN EN 60335: Die Steuerung ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen od. geistigen Fähigkeiten oder mangels
Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine zuständige Person beaufsichtigt oder erhielten eine Einweisung, wie das Lüftungsgerät zu benutzen ist.
Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Lüftungsgerät bzw. Einzelteilen des Lüftungsgerätes spielen.
(siehe Anlage B)
WiFi-Modul Airodor30" (Zubehör)
möglich.
Entfernen Sie die
LIMOT GmbH & Co KG Lüftungstechnik
D-97980 Bad Mergentheim
info@limot.de

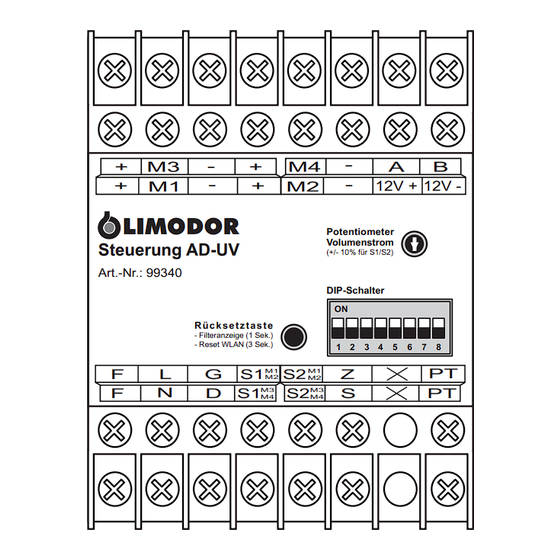

Steuerung AD-UV
-für Wandlüfter Airodor30-
70
-
+ M3 - + M4 A B
- -
+ M1 + M2 12V + 12V -
LIMODOR
Potentiometer
Volumenstrom
Steuerung AD-UV
(+/- 10% für S1/S2)
Art.-Nr.: 99340
C) DIP-Schalter
ON
R ü c k s e t z t a s t e
- Filteranzeige (1 Sek.)
- Reset WLAN (3 Sek.)
1 2 3 4 5 6 7 8
F L S1 M1 S2 M1 Z PT
G
M2 M2
F N D S1 M3 S2 M3 S PT
M4 M4
A) DIP-Schalter (Codierung)
B) Potentiometer Volumenstrom (-10%) für Eingang S1 und S2
C) Rücksetztaste Filteranzeige (1 Sekunde drücken)
1) Anschlussempfehlung 0,8 mm²; max.12VDC (Leitungslänge max. 25 m)
2) Anschlussempfehlung 1,5 mm²; 230VAC/50Hz
3. Belegung/Beschreibung DIP-Schalter (Codierung)
DIP- Funktion
compact, -II
Schalter
Taktung
1
Einzel-/Paarbetrieb
2
Grundlastbetrieb (Eingang "G")
3
Zuluftbetrieb
4
5 Volumenstrom Zuluft
6 Durchlüftungsbetrieb 2)
7 Volumenstrom Durchlüftung
8 Grundlastbetrieb (Codierung)
1) Standardeinstellung
2) M1 und M3 = Zuluftbetrieb; M2 und M4 = Abluftbetrieb (
möglich „ Sommerlüftung")
4. Technische Daten
Netzspannung (sekundär)
Steuerausgang
Steuerungsart
Leistungsaufnahme 1)/Standby
Stromaufnahme
Schaltleistung
Montageort
Digitaleingang
Einsatztemperaturen
Schutzart
Abmaße
1) Standardbelegung mit 2 Wandlüfter Airodor30 (Bezug DIN EN13141-8)
5. Zubehör (Auswahl)
Lüfterschalter 2-stufig/1-fach (#99611) mit 2-teiliger
0 0
Wippe inkl. Beschriftung (0/1 und 0/2), Serienschalter
1 2
sowie Abdeckrahmen (1-fach). Farbe: weiß
Fernsteuermodul LSM12V/54W (#99352).
Einspeissungstrafo (12VDC) bei Überschrei-
tung der Schaltleistung Steuerung AD-UV
z.B. durch Mehrfachbelegung der Klemmen
M1 bis 4 (Kaskadierung).
WiFi-Modul Airodor30 (#99355). Erweiterungs-
modul zur Ansteuerung der Wandlüfter über
WLAN. Bedienung mittels App "Airodor30 WiFi".
Tel.: +49(0)7931-94490
https://limot.de
60,5
1)
B)
A)
2)
Einstellung DIP-Schalter
OFF (unten) 1) ON (oben)
45 Sek.
60 Sek.
Paarbetrieb
Einzelbetrieb
M1 bis M4
M1 und M2
M1 bis M4
M1 und M2
15 m³/h 30 m³/h
M1/M2 M1/M2 u. M3/M4
15 m³/h 30 m³/h
aus an
keine Wärmerückgewinnung
: 230VAC/50Hz
: 12 VDC
: PWM
: 2,0/0,3 W
: 0,02 A
: 20 Watt
: UV auf EN-Profilschiene
: RS485
: -20 bis 50°C
: IP20
: 70x90x60,5 mm (LxBxH)
