MAX: Höchstgeschwindigkeiteit
1. Die erzielte Höchstgeschwindigkeit (MAX) wird in der ersten Zeile angezeigt.
2. Die Höchststände werden jeweils nach dem letzten RESET ermittelt.
AVG: Durchschnittsgeschwindigkeit
1. Die Durchschnittsgeschwindigkeit (AVG) wird in der ersten Zeile angezeigt.
2. Diese Funktion errechnet die höchste erreichte Geschwindigkeit seit dem
letzten RESET.
TRIP 1&2:Tageskilometerzähler 1 & 2
1. Die TRIP-Funktion addiert die gefahrenen Kilometer seit dem letzten
RESET.
2. Die Anzeige erfolgt in der zweiten Displayzeile.
ODO:Gesamtkilometerstandsanzeige
1. Die ODO-Funktion (Gesamtkilometerstand) zählt sämtliche
gefahrenen Kilometer.
2. Die Gesamtkilometerstandsdaten bleiben auch bei Unterbrechung der
Stromversorgung gespeichert und kann nicht zurückgesetzt werden.
MODE-TASTE
1. Betätigen Sie die MODE-T
aste, um zwischen den einzelnen Funktionsfenstern zu wechseln, wenn der Geschwindigkeitssensor keine Signale auffängt.
MODE
RESET-TASTE:
1. Betätigen Sie die MODE-Taste, bis Sie in das gewünschte Funktionsfenster gelangt sind und
betätigen Sie anschließend zwei Sekunden lang die RESET-Taste, um die Daten für TRIP 2, MAX
und MAX RPM jeweils einzeln auf 0 zu stellen.
2. TRIP 1, AVG und RT werden bei RESET gemeinsam auf 0 gesetzt .
3. Die Daten für ODO, Uhrzeit und TT&RTT können nicht auf 0 gestellt werden.
Schaltwarnungsfunktion bei bestimmter Drehzahl
1. Betätigen Sie die "MODE"-Taste, um in das Drehzahlfenster (RPM) zu gelangen. Geben Sie Gas bis zur gewünschten Drehzahl
2. Betätigen Sie die RESET-Taste zur Bestätigung und zur Einstellung der Schaltwarnungsdrehzahl.
3. Der grafische Drehzahlmesser und eine LED werden als Warnung zum Gang wechseln blinken.
4. Führen Sie die Schritte 1 und 2 zur Neueinstellung der Schaltwarnungsdrehzahl durch.
Der Radumfang wird am besten mit einer um den Reifen gelegte schnur gemessen.
Die Reifengrosse von Quads wird oftin Inch angegeben.sie können sich an der Tabelle orien tieren:
Bei Motorradevn wird üblicherweise nur der Felgen durchmesser angegeben hierfür ist die Tabelle hicht geeignet!
Reifengröße
Radumfang (mm)
15 inch
1197
16 inch
1277
17 inch
1357
18 inch
1436

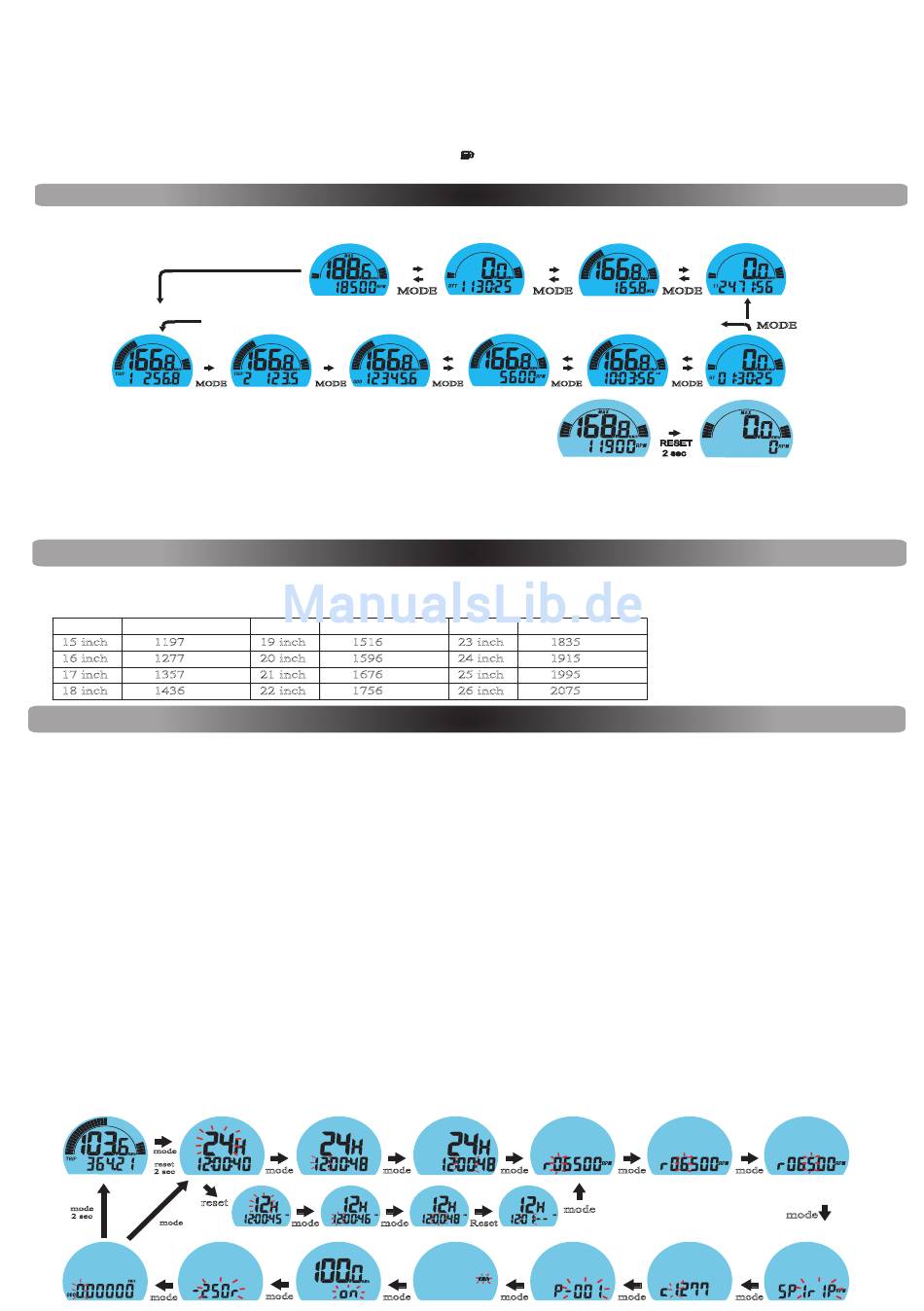

EINSTELLUNG VON UHRSEIT, RADUMFANG, DREHZAHLMESSER UND EINHEITEN.
1. Der Setup umfasst die Einstellung der Uhrzeit, der Schaltwarnungsdrehzahl, der Anzahl der Motorumdrehungen je Signal sowie des Radumfangs und der Einheiten. Der Setup erfolgt
schrittweise. Wenn innerhalb eines Einstellungsfensters 75 Sekunden lang keine Taste betätigt wird, wird automatisch das Hauptfenster angezeigt.
2. Betätigen Sie gleichzeitig die Tasten MODE und RESET 2 Sekunden, um in das Einstellungsfenster zu gelangen. In den Einstellungsfenstern betätigen Sie die RESET-Taste, um die
aufblinkende Ziffer um 1 zu erhöhen oder um die Einheiten zu ändern. Betätigen Sie die MODE-Taste, um diese Einstellung zu bestätigen und gehen Sie zur nächsten Zahl bzw. zum nächsten
Einstellungsfenster über. Betätigen Sie in jedem beliebigen Einstellungsfenster 2 Sekunden lang die MODE-Taste, um den Einstellungsvorgang zu beenden und um zum Hauptfenster
zurückzukehren.
3. Angezeigt werden "12 oder 24H sowie XX:XX-XX"-Symbole und AM/PM (wenn 12H-Anzeige ausgewählt wird)
4. Bei Betätigung der RESET-Taste wird von 12- auf 24-Stunden-Anzeige umgestellt. Betätigen Sie die MODE-Taste zur Bestätigung der Einstellung und gehen Sie zur Einstellung der Uhrzeit
über.
5. Es wird angezeigt "RPM SP 1r1P", der Standardwert ist 1r1P, es gibt 5 Optionen: 1r1P, 1r2P, 1r4P, 2r1P, 3r1P. "R" ist die Zahl der Motordrehung, "P" bedeutet die Anzahl von Signalen von dem
Motor. Zum Beispiel der Wert 2r1P bedeutet der Motor dreht 2 Umdrehungen um ein Signal auszugeben. Reset-Taste drücken, um von einem auf einen anderen der 5 Werte über zu gehen. Drücken
Sie MODE, um die Einstellung zu bestätigen und die weiteren Einstellungen zu verändern.
6. Betätigen Sie die MODE-Taste, um zum Einstellungsfenster für die Schaltwarnungsdrehzahl zu gelangen (nach Einstellung der Uhrzeit).
7. Es wird "SPD P-001" angezeigt, für Impulssignale wenn Sie den Original Geschwindigkeitssensor verwenden wollen. Hier müssen Sie dann einen Wert ermitteln der bei ca. 60 – 70 Impulsen
liegen sollte (z.b.P070). Bitte diesen Wert nicht verändern (P001) wenn Sie mit dem beiliegenden Sensor mit Magnet oder mit unserer elektronischen Tachowelle die Geschwindigkeit erfassen.
Drücken Sie die MODE-Taste, um die Einstellung zu bestätigen, um dann in die Einstellanzeige für die Anzeige in KM / H oder MPH zu gelangen.
8. Betätigen Sie die MODE-Taste, um zum Einstellungsfenster für die Motorumdrehungen pro Signal zu gelangen (nach Einstellung der Schaltwarnungsdrehzahl).
9. Anzeige zeigt "100.0Km / H & on "oder "100 km / h & OFF" wenn Sie keinen Dezimalpunkt wünschen wählen Sie Off. Drücken Sie die Mode-Taste um die Einstellung zu bestätigen, um dann
in die weiteren Einstellanzeigen zu gelangen.
10. Betätigen Sie die RESET-Taste, um zwischen den vier Werten zu wechseln. Betätigen Sie die MODE-Taste, um die Einstellung zu bestätigen und gehen Sie zum
Einstellungsfenster für den Radumfang über.
11. Hier werden "100r" und das Benzintanksymbol angezeigt. Zum Auswählen des Widerstandwertes vom Tanksensor zwischen 100, 250, 510 Ohm, AUS (OFF), oder - 100, -250 oder -510 Ohm
um den Angezeigten Wert umgekehrt anzuzeigen. Reset-Taste drücken, um von einem auf einen anderen Werte über zu gehen. Drücken Sie MODE, um die Einstellung zu bestätigen und die
weiteren Einstellungen zu verändern.
12. Anzeige von "ODO & 00000X km". "X" hier haben Sie die Möglichkeit Ihren zu übernehmenden Kilometerstand einzugeben. Achtung wenn Sie hier mehr wie 30 km eingeben können Sie diese
Einstellung nicht mehr öffnen, auch wenn Sie noch nicht gefahren sind! Dieser Programmpunkt wird nicht mehr Angezeigt! Achten Sie bitte ebenfalls darauf das hier nur ganze Kilometer eingegeben
werden können. Um die Einstellung zu verändern Reset-Taste drücken, um von einem auf einen anderen Werte über zu gehen. Drücken Sie MODE, um die Einstellung zu bestätigen und danach
drücken Sie die Mode-Taste für 2 Sekunden um alle Daten Abzuspeichern und Sie verlassen die Programmierung.
mode
+
reset
2 sec
reset
mode
2 sec
mode
mode
TASTENBEDIENUNG
2. Wird das Fahrzeug bewegt, steht nur ein Teil der Funktionen zur Verfügung. Auch zwischen diesen Funktionsfenstern können
Sie mit der MODE-Taste wechseln.
MODE
RADUMFANG
Radumfang (mm)
Reifengröße
19 inch
1516
20 inch
1596
21 inch
1676
22 inch
1756
mode
mode
mode
mode
mode
mode
RT:Fahrzeit
1. Diese Funktion berechnet die Betriebszeit seit dem letzten RESET
2. Die Messung beginnt automatisch sobald das Fahrzeug in Begung gesetzt wird.
TT: Gesamtfahrzeitanzeige
1. Diese Funktion berechnet die gesamte Betriebszeit des Fahrzeugs.
2. Die Messung beginnt automatisch sobald das Fahrzeug in Bewegung gesetzt wird.
3. Die TT-Daten bleiben auch bei Unterbrechung der Stromversorgung gespeichert
und kann nichtzurückgesetzt werden.
RTT: Betriebsstundenzähler
1. Berechnet iMotorlaufzeit aus dem letzten RESET.
2. Beginnt automatisch mit dem Starten des Motors.
3. RTT-Daten werden im Speicher abgelegt und können nicht zurück gesetzt werden.
Uhrzeit (im 12/24 Stunden-Format)
Zeigt die Uhrzeit im 12- oder 24-Sunden-Format an.
Tankinhaltsanzeige (nur bei Modellen mit dieser Funktion)
1. 7 Balken zur Anzeige des verbleibenden Tankinhalts.
2. Bei niedrigem Benzinstand blinkt der letzte Balken auf.
MODE
MODE
MODE
MODE
Radumfang (mm)
Reifengröße
23 inch
1835
24 inch
1915
25 inch
1995
26 inch
2075
mode
mode
Reset
mode
.
MODE
MODE
MODE
RESET
2 sec
mode
mode
mode
mode
mode
20170822
