Acewell ACE-27 Serie Benutzerhandbuch

20170822
BENUTZERHANDBUCH FÜR ACE-27XX/28XX-XX
www.acewell-meter.com
1.
2.
3.
4.
8.
ACE-2853
5.
6.
Herzlichen Glückwunsch zur Anschaffung des Motorrad- und Quad- Computers
von Acewell. Dieses Handbuch bezieht sich auf die Serien ACE-27/28XX-XX.
Beim ACE-27XX/28XX-Serien haben 4-6 LED-Anzeigen. Die LED-Anzeigen
sind je nach Modell unterschiedlich. Eine Tankinhaltsanzeige ist optional
erhältlich. Die anderen Funktionen sind identisch. Die LED-Anzeigen auf dem
Foto können von Ihrem Gerät abweichen. Das Foto dient lediglich als Beispiel.
HINWEIS
Der ACEWell Tacho wurde nach Europäschen Richtlinien geprüft und erfüllt
alle Anforderungen an die EWG-Richtlinie 75/443/EWG und kann deshalb als
Tacho gemäß § 57 StVZO an Fahrzeugen als alleiniges Instrument betrieben
werden.
Durch das E Symbol ist eine weitere Abnahme des Fahrzeugs nach der
Installation durch Prüfinstitute wie TÜV oder Dekra nicht notwendig.
Sämtliche Geschwindigkeiten und Wegstrecken, sowie die Abweichungen
dieser Werte, sind vom eingestellten Radumfang abhängig. Kontrollieren Sie
durch eine entsprechende Testfahrt.
Sicherheitshinweise und Warnungen:
Befolgen Sie bitte diese Hinweise sehr genau, damit Sie Ihr Gerät
nicht beschädigen!
- Nur qualifiziertes Personal darf das Gerät installieren.
- Befestigen Sie den Tacho so, dass das fertig montierte Gerät keinesfalls die
Bedienung und Fahrtüchtigkeit Ihres Motorrades beeinträchtigt.
- Der ACE-27XX/28XX-XX ist auf Gleichspannung zwischen 9 und 15
angewiesen! Bei Fahrzeugen ohne Batterie vergewissern Sie sich vor der
Installation das die Spannung und Polarität eingehalten wird.
- An Leitungen der Zündanlage können im Betrieb gefährliche Spannungen
entstehen. Führen Sie die Installation nur bei abgeklemmter Batterie durch
und achten Sie auf ausreichende Isolation an den Spannungsführenden Kabeln
- Achten Sie beim Anschließen des Tachos auf ausreichende Absicherung der
Spannungsversorgungen. Ein direktes Anschließen des Tachos ohne Sicherung
an die Batterie ist nicht zulässig.
- Die Bedienung des Geräts während des Fahrens kann ablenken und ist
gefährlich.
- Es sind keine zu wartenden Teile im Tacho vorhanden. Mit dem öffnen des
Geräts erlischt die Garantie.

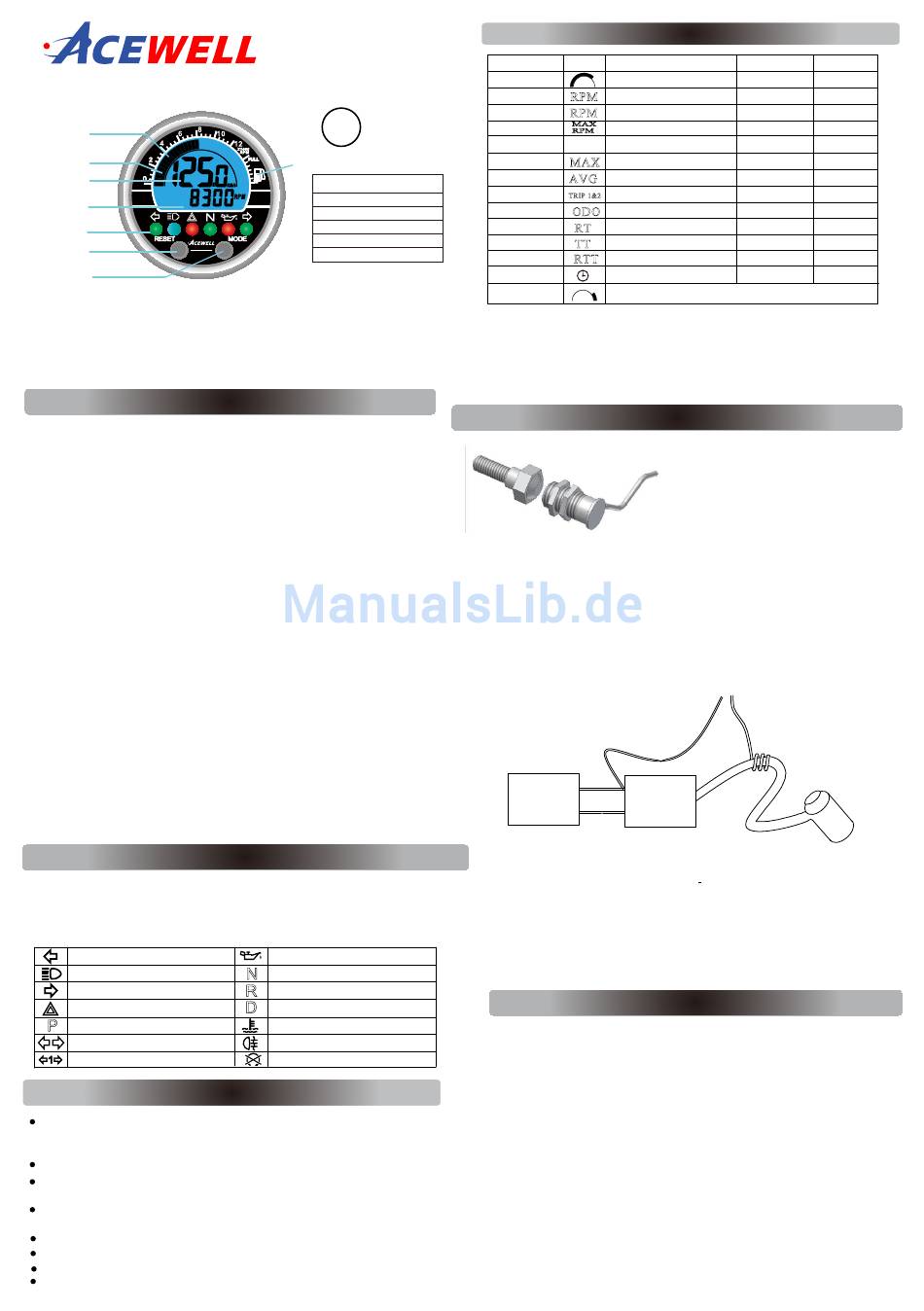

BESC HREI BUNG DER BED IENU NGS FRON T
1.Drehzahlmesser Skala
2. Balken-Drehzahlmesser
3. Anzeige 1. Reihe: Geschwindigkeit
4. Anzeige 2. Reihe: Andere Funktionen
Linker Blinker/grün
Fernlicht/blau
Rechter Blinker /grün
Defektanzeige/ rot
P
Parken/grün
Blinker/grün
Blinker Anhänger/grün
EIGEN SCH AFTEN
Analoger und digitale Drehzahlanzeige, Geschwindigkeitsmesser bis 300 km/h,
Tageskilometerzähler, Gesamtkilometerstandsanzeige, Uhrzeit, Anzeige
Durchschnitts- und Höchstgeschwindigkeit, Fahrtzeit- und Gesamtfahrzeitanzeige.
4-6 eingebaute LEDs zu verschiedenen Zwecken.
LCD-Display mit zwei digitalen Zeilen und analogem Balkengrafik-
Drehzalmesser mit weiss Hinter grundbeleuchtung.
Gesamtkilometerstandsanzeige und Gesamtfahrzeit bleiben auch bei
Unterbrechung der Stromversorgung gespeichert.
Der Computer zeigt die Uhrzeit an, bei ausgeschalteter Zündung
Einstellbarer Radumfang für alle Radtypen: Einstellbereich 1-3999 mm
Kilometer oder Meilen. Anzeige umschaltbar.
Wasserfestes Design
ATV/Motorradcomputer
DEUTSCH
E
13 10R-022811
7.
ACEWELL-Technologies
Daimlerstr.8/1-73117 Wangen
Tel ： 0049-07161-9871639
Fax ： 0049-07161-9874458
http://www.acewell.de
E-mail ： info@acewell.de
Volt
5. RESET-Taste
6. MODE-Taste
7. Tankinhalt-Balkenanzeige
(optional)
8. LED-Anzeigesymbole
Motoröl / rot
N
Leerlauf/grün
R
Rückwärtsgang /rot
D
Vorwärtsgang /grün
Motor-Kühlmitteltemperatur/ rot
Hintere Nebelleuchte /ocker
Motor inaktiv /rot
SPE ZIFIK ATIONEN
FUNKTIONEN SPEZIFIKATIONEN
Symbol
Balken- Drehzahlmesser
500-12,000 rpm
RPM
100-19,900rpm
Digitaler Drehzahlmesser
RPM
Schaltwarnung
100-19,900rpm
MAX
Maximal-Tachometer
100-19,900rpm
RPM
Geschwindig-keitsmesser
2.3-300KM/h (187.5M/h)
t
MAX
Höchstge-schwindigkeit
MAX 2.3-300KM/h (187.5M/h)
Durchschnitts- geschwindigkeit AVG
AVG 2.3-300KM/h (187.5M/h)
Tageskilometer 1&2
0.0-999.9 Km (624.9 Miles)
TRIP 1&2
Gesamtkilometer
ODO
0 - 999999 Km (0.0- 624999 Miles)
Fahrzeit
RT
0.00'00"- 99:59'59"
Gesamtzeit
TT
9999H59'
Betriebsstundenzähler
RTT
0-9999H59'
Uhrzeit
0.00'00"- 24:59'59"
Bar-Fuel Gauge
+/- 100Ω, 250Ω, 500Ω options or Off 1-7 Bar-graphic
Versorgungsspannung: 12V Gleichspannung.
Geschwindigkeitssensor: Berührungsloser magnetischer Sensor.
Drehzahlmesser-Eingangssignal: CDI oder Zündspule.
Radumfangseinstellung: 1mm - 3999mm (1mm-Schritte)
Betriebstemperatur: -10°C. - +80°C. (im Gehäuseinneren)
Lagertemperatur: -25°C. - +85°C. (im Gehäuseinneren)
EIN ZELTEILE
Zünd ung
Zünds pul e
Die Signalintensität der Zündspule ist je nach Motorrad unterschiedlich.
1. Wickeln Sie das Kabel des Drehzahlsensors 2-5 mal um das Zünkabel. Je schwächer das
Signal, destomehrUmdrehung en benötigenSie.
2. Sie können das Impulskabel auch direkt mit der Zündspule verbinden. Bei CDI -Zündungen
nutzen Sie die Plus-, bei Tr ansistorzündungen die Minusleitung zum Anschluß.
Ko ntrollieren Sie nach der Installation den angezeigten Wert. Unter Umständen funktioniert
nur eine der zwei Methoden . Ist die Anzeige des Drezahlwertes sehr "unruhig",
löten Sie bitte den mitgelieferten Widerstand in das Impulskabel ein.
FUNKTIO NEN
BAR RPM: Drehzahlmesser als Balkengrafik
1. Hierbei wird die Drehzahl immer in F orm einer Balkengrafik angezeigt.
2. Die Balk engrafikanzeige reicht bis 12.000 U/Min.
RPM: Digitaler Drehzahlmesser
1. Die Drehzahl wird in der zweiten Zeile angezeigt.
2. Die Anzeige reicht bis19.900 U/Min.
3. Das Tachometersignal ist entweder vom CDI oder von der Zündspule abnehmbar.
Shift Warning RPM (Schaltwarnungsdrehzahl)
1. Diese Funktion ermöglicht die Einstellung einer bestimmten Drehzahl, bei der eine
Schaltwarnung ausgelöst wird.
2. Der grafische Tachometer blinkt auf, wenn die Drehzahl den Stellwert erreicht. Das
Blinken stoppt, nachdem Sie den Gang gewechselt haben.
MAX RPM: Maximal-Drehzahl
1. Die maximale Drehzahl (MAX RPM) wird in der zweiten Zeile angezeigt.
2. Die H öchststände werden jeweils nach dem letzten RESET ermittelt.
SPD: Geschwindigk eitsmesser
1. Die Geschwindigk eit wird in der ersten Displayzeile angezeigt.
2. Die Geschwindigk eitsanzeige reicht bis 300,0 km/h bzw . 187,5 mph.
MAX RPM: Maximal-Drehzahl
1. Die maximale Drehzahl (MAX RPM) wird in der zweiten Zeile angezeigt.
2. Die Höchststände werden jeweils nach dem letzten RESET ermittelt.
SPD: Geschwindigkeitsmesser
1. Die Geschwindigkeit wird in der ersten Displayzeile angezeigt.
2. Die Geschwindigkeitsanzeige reicht bis 300,0 km/h bzw. 187,5 mph.
INTERVALLE
GENAUIGKEIT
500 rpm
100 rpm
100 rpm
100 rpm
+/-1% or
0.1 KM/H or M/H
+/- 0.1(KPH/MPH)
+/-1% or
0.1 KM/H or M/H
+/- 0.1(KPH/MPH)
+/-1% or
0.1 KM/H or M/H
+/- 0.1(KPH/MPH)
+/- 0.1%
0.1 Km or Miles
+/- 0.1%
1 Km or Miles
+/- 50PPM
1 Second
+/- 50PPM
1 Minute
1 Minute
+/- 50PPM
1 Second/1 Minute +/- 50PPM
Ge schwindigkeitssensor und
Magnethalterun g:
1. Richten Sie die Mitte des Magnetenauf das
Ende desSensors aus.
2. Achten Sie darauf, dass derAbstand zwischen
Magnet und Sensor im Bereich von 5 mm liegt.
3. Bei Ein zelmagnetenachtenSie bitte das die
markierte Seite zum Sensor ausgerichtet ist.
Montage des Dr ehzahlsensors:
Es gibt zwei Mö glichkeiten den
Drehzahlsensoranzuschließen:
2-5 mal
