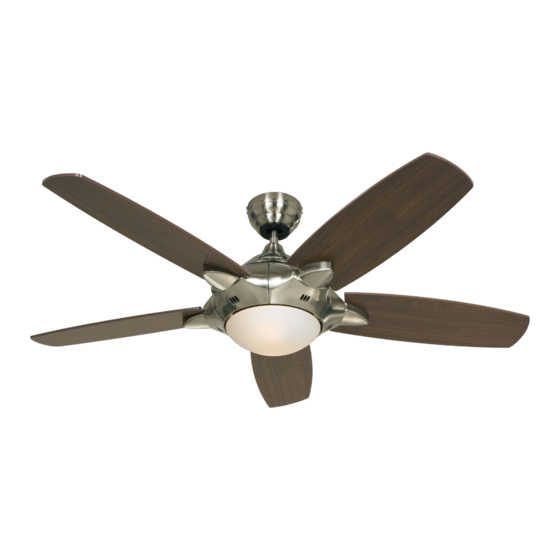

- Seite 1 Mounting and operating 8 - 10 11 - 13 anleitung manual Instructions de montage et de Istruzioni per il montaggio 14 - 16 17 - 19 service e l´uso DECKENVENTILATOR CEILING FAN VENTILATEUR DE PLAFOND VENTILATORE DA SOFFITTO MERCURY 250212v5.1...
- Seite 3 Übersicht der Einzelteile Ž Œ ‘ Œ Motor mit Gehäuse Deckenstange Ž Montagehalter Halbkugel Baldachin ‘ Montagering (fl ache Montage) Abdeckung Schraube m. Unterlagscheibe f. Flügel (15x) Flügelblatt (5x) Schraube CLS 4x50 (2x) Leuchtenglas Auswuchtsatz Schraube für Baldachin (4x)
- Seite 4 fi g. 1 Ž ‘ min. 25 kg ! fi g. A2 fi g. A3 fi g. A4 Œ fi g. A5 Elektr. Anschluss an Electric wiring das Hausnetz diagramm Allacciamento Raccord au réseau elettrico électrique Ž...
- Seite 5 fig. B4 fig. B2 fig. B3 ‘ Œ Œ Elektr. Anschluss an fig. B5 fig. B6 das Hausnetz Electric wiring diagramm Raccord au réseau électrique Allacciamento elettrico ‘ Œ Œ fig. 8 fig. B7 fig. B8 Ž...
- Seite 6 fi g. 8 Elektr. Anschluss an Raccord au réseau électrique das Hausnetz Allacciamento Electric wiring elettrico diagramm fi g. 9 fi g. 10 5 x 3 x max. 2 x 40 W E 27 max. 2 x 23 W Œ...
- Seite 7 fig. 11...
- Seite 8 Über diese Bedienungsanweisung Bevor Sie den CasaFan-Ventilator benutzen, lesen Sie bitte die Bedienungsanweisung aufmerk- sam durch. Bewahren Sie die Bedienungsanweisung griffbereit auf. Geben Sie den CasaFan- Ventilator nie ohne Bedienungsanweisung an andere Personen weiter. Zeichenerklärung: Achtung Gefährliche elektrische Spannung Warnt den Benutzer vor Schäden, die durch Besonderer Hinweis für den Benutzer. elektrische Spannung verursacht werden. Beschreibung des CasaFan-Ventilators Der Ventilator dient zur Umwälzung der Raumluft. Der Einsatz in Maschinen, ungeschützt im Freien, in Garagen sowie in feuchten, nassen, feuer- und explosionsgefährdeten Räumen ist nicht gestattet. Technische Daten: MERCURY Spannung: 220 - 240 V, 50 Hz Leistung: 69 Watt Schutzklasse: I / IP 20 Anzahl der Stufen: Maße Ø x H (mm) 1320 x 360/310 Gewicht (kg): 10,0 Achtung! Gerät darf nur vollständig montiert betrieben werden!
- Seite 9 Beim Einsatz jeglicher Elektrogeräte sind einige Grundregeln stets zu beachten, darunter im Einzelnen: Allgemein - Die Spannungsangabe auf dem Typenschild muss mit der vorhandenen Netzspannung übereinstimmen. - Das Hausnetz muss geerdet sein! - Gerät darf nur vollständig montiert betrieben werden! Wichtig Für den elektrischen Anschluss dieses Ventilators wird empfohlen sich an einen spezialisierten Fachmann zu wenden. Sicherheitshinweise Vor Zugang an den Anschluss muss der Strom allpolig abgestellt werden. Der Netzanschluss, an welchen Sie angeschlossen sind, muss den geltenden Normen entsprechen. Der Festanschluss muss mit einer Allpoltrennung mit Kontaktabstandsöffnung von mindestens 3 mm versehen sein. Wir empfehlen, den Anschluss von einem qualifizierten Elektriker vornehmen zu lassen.
- Seite 10 Wichtig Selbst wenn Ihr Ventilator sich über einem Fußbodenabstand von mehr als 2,30 m befindet, müssen Sie darauf achten, dass die Flügel frei drehen können und keine Gegenstände in deren Radius kommen können. Wartung Ihres Ventilators Sie verlängern die Lebensdauer Ihres Ventilators, indem Sie folgende Hinweise beachten: 1. Die verschiedenen Teile der Deckenbefestigung und des Halters 2 mal pro Jahr überprüfen. Die Komponenten des Ventilators können auf einige Teile Spiel haben. 2. Benutzen Sie niemals Wasser zum Reinigen des Motors oder anderer elektrischer Teile; dies würde zu einem Kurzschluss führen. 3. Zum Reinigen der Blätter und des Gehäuses ein weiches Tuch verwenden. 4. Ein Fetten der Lager ist nicht notwendig, die Lager sind dauergeschmiert. Vergessen Sie nicht zu überprüfen, dass der Anschluss der Erdungsleitung an die Ausgangsklem- me und zwischen allen metallischen Teilen richtig vorgenommen wurde (die Steckkontakte an jedes Erdsymbol anschließen). Hilfe bei Störungen Störung Abhilfe Der Ventilator Überprüfen Sie die Sicherungen des Hauptnetzes und der anderen An- setzt sich nicht in schlüsse.
- Seite 20 Wählen Sie einen beliebigen Flügel aus und schieben Sie die Auswuchtklammer seitlich, etwa mittig, auf die Flügelkante, die nach vorne läuft. 3. Schalten Sie Ihren Ventilator wieder auf die Stufe, in der die Unwucht am größten war. Notieren Sie, ob die Unwucht sich verringert oder vergrößert hat. Schalten Sie den Ventilator wieder ab und wiederholen Sie den Vorgang mit allen Flügeln. 4. Setzen Sie jetzt die Klammer auf den Flügel, bei dem die Unwucht mit aufgesetzter Klammer am geringsten ist. Verschieben Sie die Klamme nach Innen und Außen, um den exakten Punkt der Unwucht zu finden. 5. Kleben Sie nun ein Auswuchtgewicht auf die Oberseite des Flügels auf den Punkt, an dem die Klammer die größte Wirkung auf die Unwucht zeigt. 6. Sollte die Unwucht nicht ganz verschwunden sein, wiederholen Sie bitte den Vorgang mit dem zweiten Klebegewicht, dieses kann auch mit einer handelsüblichen starken Schere oder Zange geteilt werden. Klebegewicht Flügel Flügelklammer Wie entstehen Unwuchten am Ventilator? Der Flügel eines Deckenventilators hat an der Spitze eine Geschwindigkeit von bis zu 10 Metern in der Sekunde. Sind nicht alle Flügel von gleicher Masse oder nicht gleichmäßig verteilt, kommt es zu einer Masseverlagerung hin zum schwersten oder am weitesten nach außen stehenden Flügel. Insbesondere Holzflügel sind, bedingt durch die unterschiedliche Dichte des Holzes, besonders anfällig für Unwuchten. Alle Holzflügel der CASAFAN-Ventilatoren werden in der Produktion mittels einer Feinwaage nach Gewicht sortiert. Ein Flügelsatz besteht dann immer aus 5 gleich schweren Flügeln. Da sich durch die Aufnahme von Luftfeuchtigkeit die Dichte des Holzes verändert und dies besonders an den Flügelkanten geschieht, sind die Kanten und Oberflächen unserer Flügel versiegelt. In Räumen mit höherer Luftfeuchte empfehlen wir jedoch grundsätzlich die Verwendung von Acrylglasflügeln, die keine Feuchtigkeit aufnehmen. Bedenken Sie, dass schon der Fall aus geringer Höhe während des Transportes eine geringe Masseverschiebung verursachen kann. Daher stellt eine kleine Unwucht von bis zu 5 mm (gemessen am Schalttopf des Ventilators) keinen Qualitätsmangel dar. Sie kann, wie oben beschrieben, mit dem Auswuchtset beseitigt werden.
- Seite 22 ACHTUNG Dieses Gerät entspricht der EG-Richtlinie 2002/96/EG. Das Symbol mit der durchgestrichenen Abfalltonne am Gerät bedeutet, dass das Gerät nach seiner Aussonderung nicht im Haushaltsmüll entsorgt werden darf, sondern an einer Sammelstelle für Elektro- und Elektronikgeräte oder beim Kauf eines gleichwertigen Neugerätes beim Händler abzugeben ist. Der Benutzer hat Sorge zu tragen, dass das Gerät nach seiner Aussonderung an einer geeig- neten Sammelstelle abgegeben wird. Ein Nichtbeachten dieser Vorschrift ist gemäß der gel- tenden Abfallordnung strafbar. Das geeignete Sortieren von Abfall und nachfolgende Recyceln des aussortierten Gerätes zur umweltverträglichen Entsorgung trägt zum Schutz von Umwelt und Gesundheit bei und dient der Wiederverwendung der recyclingfähigen Materialien, aus denen das...
