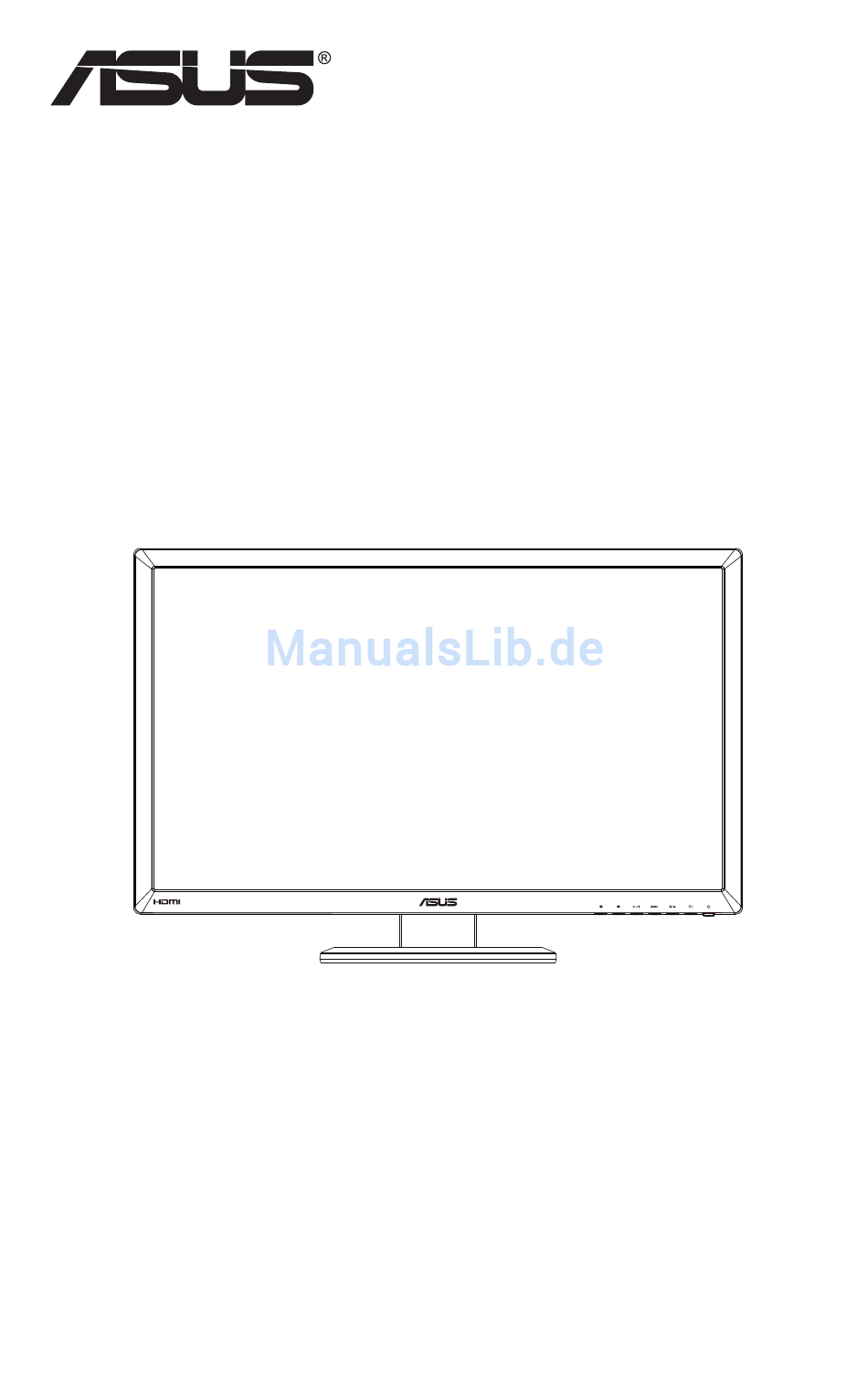

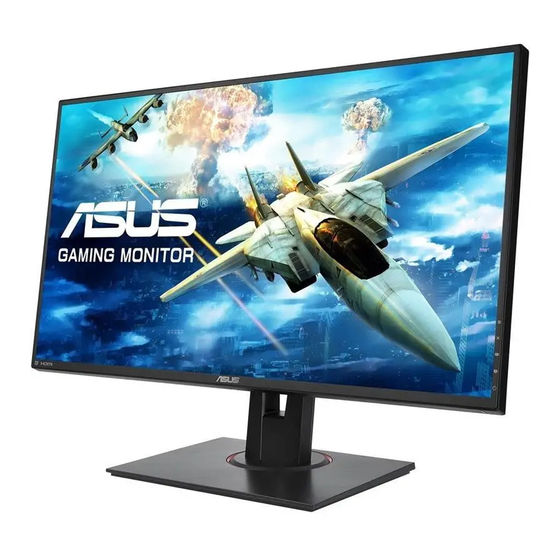

- Seite 1 VG278-Serie LCD-Monitor Anwenderhandbuch...
-
Seite 2: Inhaltsverzeichnis
Werkzeug übersetzt werden; ausgenommen hiervon sind Kopien des Käufers für Sicherungszwecke. Die Garantie oder der Service wird unter folgenden Bedingungen nicht verlängert: (1) Das Produkt wird ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder verändert, (2) die Seriennummer des Produkts fehlt oder ist unleserlich. -
Seite 3: Hinweise
Hinweise FCC- (Federal Communications Commission-) Hinweis Dieses Gerät erfüllt Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Voraussetzungen: • Dieses Gerät darf keine Störungen verursachen. • Dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen übereinstimmend befunden. Diese Grenzwerte wurden definiert, um angemessenen Schutz gegen Störungen beim Betrieb in Wohngebieten zu gewährleisten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann, falls nicht in Übereinstimmung mit den Bedienungsanweisungen aufgestellt und verwendet, Störungen der Funkkommunikation verursachen. Allerdings ist nicht gewährleistet, dass es in bestimmten Konfigurationen nicht zu Störungen kommt. Falls diese Ausrüstung Störungen des Radio- oder Fernsehempfangs verursachen sollte, was leicht durch Aus- und Einschalten des Geräts herausgefunden werden kann, wird dem Anwender empfohlen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen: • Neuausrichtung oder Neuplatzierung der Empfangsantenne(n). • Vergrößern des Abstands zwischen Gerät und Empfänger. • Anschluss des Geräts an einen vom Stromkreis des Empfängers getrennten Stromkreis. • Hinzuziehen des Händlers oder eines erfahrenen Radio-/ Fernsehtechnikers. ® Als Energy Star Partner hat unser Unternehmen festgestellt, ®... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise • Es empfiehlt sich, vor dem Aufstellen des Monitors die mitgelieferte Dokumentation aufmerksam durchzulesen. • Um Brände oder einen Stromschlag zu verhindern, darf der Monitor nicht Regen oder Feuchtigkeit ausgesetzt werden. • Versuchen Sie nicht, das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung im Geräteinnern kann zu schweren Verletzungen führen. • Versuchen Sie nicht, das Netzteil selbst zu reparieren. Ziehen Sie einen entsprechend qualifizierten Techniker hinzu oder wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben. • Überprüfen Sie vor Nutzung des Geräts, ob alle Kabel ordnungsgemäß eingesteckt und die Stromkabel nicht beschädigt sind. Wenden Sie sich bei derartigen Schäden sofort an den Händler, bei dem Sie das Gerät erworben haben. • Die Öffnungen und Schlitze oben oder seitlich am Gerätegehäuse dienen der Belüftung. Versperren Sie sie nicht. Stellen Sie das Gerät nie in der Nähe von oder über Heizkörper oder einer anderen Wärmequelle auf, wenn nicht für ausreichende Belüftung gesorgt ist. • Der Monitor sollte nur von der auf dem Etikett angegebenen Stromquelle versorgt werden. Wenn Sie nicht wissen, welche Stromspannung und -stärke bei Ihnen standardmäßig zu finden ist, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben, oder an den für Sie zuständigen Stromversorger. • Verwenden Sie den örtlichen Standards entsprechende Stecker. • Verhindern Sie Überlastungen bei Mehrfachsteckdosen und Verlängerungskabeln; sie lösen u. U. einen Brand oder einen Stromschlag aus. • Vermeiden Sie Staub, Feuchtigkeit und extreme Temperaturen. Stellen Sie den Monitor nicht in einer Umgebung auf, in der mit Feuchtigkeit zu rechnen ist. Stellen Sie das Gerät auf eine stabile Fläche. -
Seite 5: Pflege Und Reinigung
Pflege und Reinigung • Vor Hochheben oder Versetzen des Monitors sollten sämtliche Kabel herausgezogen werden. Halten Sie sich beim Aufstellen des Monitors an die Hinweise zum Anheben des Geräts. Fassen Sie das Gerät beim Heben oder Tragen an den Kanten, nicht am Fuß oder am Kabel. • Reinigung: Schalten Sie den Monitor aus und ziehen Sie das Stromkabel heraus. Reinigen Sie die Oberfläche mit einem fusselfreien, weichen Tuch. Hartnäckige Flecken können mit einem Tuch mit mildem Reinigungsmittel entfernt werden. • Alkohol-oder azetonhaltige Reiniger dürfen nicht verwendet werden. Verwenden Sie einen speziell für LCDs vorgesehenen Reiniger. Sprühen Sie Reiniger nie direkt auf das Display, denn er könnte in das Geräteinnere gelangen und einen Stromschlag verursachen. Folgendes stellt keinen Fehler oder Problem dar: • Bei erstmaligem Gebrauch kann der Bildschirm flackern. Schalten Sie das Gerät am Stromschalter aus und wieder ein, damit das Flackern verschwindet. • Unter Umständen ist das Display unterschiedlich hell; dies hängt vom eingestellten Desktop-Hintergrund ab. • Wenn längere Zeit dasselbe Bild auf dem Display steht, hinterlässt es u. U. ein Nachbild. Dieses Bild verschwindet langsam. Sie können dieses Verschwinden durch Ausschalten des Geräts für mehrere Stunden (am Stromschalter) unterstützen. • Wenn der Bildschirm erlischt, blinkt oder leer bleibt, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben, oder das für Sie zuständige Servicecenter. Versuchen Sie nicht, den Monitor selbst zu reparieren! In diesem Handbuch verwendete Symbole... -
Seite 6: Weitere Informationsquellen
Weitere Informationsquellen Folgende Informationsquellen liefern weitere Hinweise sowie Updates für Produkte und Software: ASUS Web-Sites Die Web-Sites des Unternehmens für die einzelnen Länder liefern aktualisierte Informationen über Hardware und Software von ASUS. Die allgemeine Web-Site: http://www.asus.com Fakultative Dokumentation Das Gerätepaket enthält u. U. vom Händler beigelegte Zusatzdokumentation. Diese ist nicht Teil des Standardpakets. -
Seite 7: Herzlich Willkommen
Herzlich willkommen! ® Vielen Dank, dass Sie diesen ASUS LCD-Monitor gekauft haben! Dieser neueste Widescreen LCD-Monitor von ASUS verfügt über ein schärferes, breiteres und helleres Display als seine Vorgänger plus eine Reihe von Funktionen, die das Arbeiten mit dem Gerät noch angenehmer und die Darstellung noch natürlicher machen. Diese Funktionen und Merkmale sorgen für die augenfreundliche und brillante Bildwiedergabe des Monitors! Inhalt Prüfen Sie den Lieferumfang auf folgende Komponenten: LCD-Monitor Netzkabel VGA-Kabel DVI- (Dual-Link-) Kabel 3,5 mm-Audiokabel (Klinke) Kundendienst-CD Schnellstartanleitung Garantiekarte Wenn eine der o. a. Komponenten beschädigt ist oder fehlt, wenden Sie sich sofort an den Händler, bei dem Sie das Gerät gekauft haben. ASUS LCD-Monitor Serie VG278HE... -
Seite 8: Einführung
Einführung 1.3.1 Ansicht von vorne Taste • Drücken Sie diese Schnelltaste zum Umschalten zwischen sechs voreingestellten Videomodi (Landschaftsmodus, Standardmodus, Theatermodus, Spielmodus, Nachtmodus und sRGB) mit SPLENDID™ Video Intelligence Technology. • Mit dieser Taste beenden Sie überdies das OSD-Menü oder kehren bei aktivem Menü zum vorherigen Menü zurück. Die Einstellungsfunktionen Splendid, Kontrast und Helligkeit werden vorübergehend deaktiviert, während die 3D-Funktion aktiv ist. Taste • Drücken Sie diese Taste zum automatischen Anpassen des Bildes auf optimale Positions-, Takt- und Phase-Einstellungen (nur beim VGA-Modus). Taste • Taste zur Reduzierung des Werts der gewählten Funktion oder zum Ansteuern der nächsten Funktion. • Lautstärke-Schnelltaste Kapitel 1: Einführung... - Seite 9 Taste • Mit dieser Taste wird bei aktivem OSD-Menü die markierte Funktion (das Symbol) aufgerufen bzw. ausgewählt. • Hiermit verlassen Sie das OSD-Menü der Schnelltaste. Taste • Taste zur Steigerung des Werts der gewählten Funktion oder zum Ansteuern der vorherigen Funktion. • Helligkeit-Schnelltaste Taste für Eingangsauswahl: • Drücken Sie zur Auswahl des Eingangsquelle diese Taste. Einschalttaste/LED für Stromversorgung: • Taste zum Ein- und Ausschalten des Geräts. • Die Farben der Betriebs-LED haben folgende Bedeutungen: Status Bedeutung Blau Bernstein Standby-Modus ASUS LCD-Monitor Serie VG278HE...
-
Seite 10: Ansicht Von Hinten
1.3.2 Ansicht von hinten Anschlüsse an der Rückseite Kensington-Sicherheitsvorrichtung: Wechselstromeingang: Hier schließen Sie das Netzkabel an. VGA-Anschluss: Dieser 15-polige Port dient dem Herstellen einer PC-VGA-Verbindung. DVI-Anschluss: Dieser 24-polige Port dient dem Anschließen eines PCs (DVI-D-Signal) (unterstützt NVIDIA 3D Vision™). ® Nur der DVI-Port unterstützt die 3D-Funktion, sofern ein NVIDIA 3D Vision-Kit verfügbar ist HDMI-Eingang Über diesen Port können Sie eine Verbindung zu einem HDMI-kompatiblen Gerät herstellen. PC-Audioeingang: Dieser Stereoklinkenanschluss (3,5 mm) dient der Übertragung des PC-Audiosignals. Kopfhörerausgang: Dieser Stereoklinkenanschluss (3,5 mm) dient dem Anschließen eines Kopfhörers. Kapitel 1: Einführung... -
Seite 11: Zusammenbau Des Monitorfußes
Zusammenbau des Monitorfußes Dies geschieht wie folgt: Bringen Sie die Basis am Arm an. Verbinden Sie Basis und Arm mit Schrauben. Sie können die Schrauben problemlos von Hand festziehen. Lösen Sie die Sperre der Höhenverstellung vom Arm. Die Sperre der Höhenverstellung sollte ERST entfernt werden, NACHDEM Sie den Bildschirm VERTIKAL auf einem flachen, sauberen Tisch platziert haben. ASUS LCD-Monitor Serie VG278HE... -
Seite 12: Einstellen Des Monitors
Einstellen des Monitors • Für eine optimale Draufsicht sollten Sie direkt auf das Display schauen und dabei den Neigungswinkel des Monitors so einstellen, dass Sie das Display bequehm ansehen können. • Halten Sie die Basis während der Einstellung des Winkels fest. • Sie können den Monitor um -5° bis +15° kippen, um 150° schwenken (von links nach rechts) und um etwa 100mm erhöhen. -5° ~ +15° 150° 150° 0° 100mm Es ist normal, dass der Monitor während der Anpassung des Betrachtungswinkels leicht wackelt. Kapitel 2: Aufbau und Konfiguration... -
Seite 13: Abnehmen Des Arms (Zur Vesa-Wandmontage)
Abnehmen des Arms (zur VESA- Wandmontage) Der abnehmbare Arm dieses Monitors wurde speziell zur VESA- Wandmontage entwickelt. Der Arm wird wie folgt abgenommen: Ziehen Sie das Stromkabel und die Signalkabel heraus. Senken Sie den Bildschirm auf die niedrigste Position, stecken Sie dann die Sperre der Höhenverstellung ein. Legen Sie den Monitor mit der Vorderseite nach unten auf einen flachen, sauberen Tisch. Entfernen Sie die vier Schrauben am Arm mit einem Schraubendreher; lösen Sie dann den Arm vom Monitor. • Um Schäden am Monitor zu verhindern, sollte der Tisch mit einem weichen Tuch bedeckt werden. • Halten Sie den Fuß, wähernd Sie die Schrauben lösen. • Das VESA-Wandmontageset (100 x 100 mm) ist nicht im standardmäßigen Lieferumfang enthalten. • Verwenden Sie nur Wandmontagehalterungen mit UL-Listing-Prüfzeichen mit einer Mindestbelastung von 32,4kg (Schrauben: M4 x 10 mm). ASUS LCD-Monitor Serie VG278HE... -
Seite 14: Osd- (On-Screen Display-) Menü
OSD- (On-Screen Display-) Menü 3.1.1 Konfiguration VG278 Splendid Landschaftsmodus Farbe Standardmodus Bildeinrichtung Theatermodus Eingangswahl Spielmodus System-Einstellungen Nachtmodus sRGB Move Menu Exit Aktivieren Sie das OSD-Menü mit der [ ]-Taste. Mit [ ] oder [ ] navigieren Sie durch die Funktionen. Mit ] markieren und aktivieren Sie die gewünschte Funktion. Falls die markierte Funktion über ein Untermenü verfügt, drücken Sie zum Navigieren durch die Untermenü-Funktionen erneut [ ] oder ]. Mit [ ] markieren und aktivieren Sie die gewünschte Funktion im Untermenü. Mit [ ] und [ ] können Sie die Einstellungen der gewählten Funktion ändern. Mit [ ] verlassen Sie das Bildschirmmenü. Wiederholen Sie Schritt 2 und 3 zum Einstellen anderer Funktionen. Kapitel 3: Bildschirmmenü (OSD) -
Seite 15: Osd-Funktionen: Einführung
Splendid Landschaftsmodus Farbe Standardmodus Bildeinrichtung Theatermodus Eingangswahl Spielmodus System-Einstellungen Nachtmodus sRGB Move Menu Exit • Landschaftsmodus: Die optimale Einstellung zur Anzeige von Landschaftsaufnahmen mit SPLENDID™ Video Enhancement. • Standardmodus: Die optimale Einstellung zum Bearbeiten von Dokumenten mit SPLENDID™ Video Enhancement. • Theatermodus: Die optimale Einstellung zur Anzeige von Filmen mit SPLENDID™ Video Enhancement. • Spielmodus: Die optimale Einstellung zum Spielen mit SPLENDID™ Video Enhancement. • Nachtmodus: Die optimale Einstellung bei dunklen Film- oder Spielszenen mit SPLENDID™ Video Enhancement. • sRGB-Modus: Kompatibel mit sRGB-Farbraum. Der sRGB- Modus ist die optimale Einstellung zum Bearbeiten von Dokumenten. • Im Standardmodus können die Funktionen Sättigung und ASCR vom Benutzer nicht konfiguriert werden. • In anderen Modi kann die Funktion sRGB nicht vom Benutzer konfiguriert werden. ASUS LCD-Monitor Serie VG278HE... - Seite 16 Farbe Legen Sie über dieses Menü die gewünschte Farbeinstellung fest. VG278 Splendid Helligkeit Farbe Kontrast Bildeinrichtung Sättigung Eingangswahl Farbtemp. Anwender System-Einstellungen Hautton Natürlich Smart View NVIDIA Lightboost Move Menu Exit • Helligkeit: Möglich sind Werte zwischen 0 und 100. Diese Funktion können Sie mit der -Schnelltaste aktivieren. • Kontrast: Möglich sind Werte zwischen 0 und 100. • Sättigung: Möglich sind Werte zwischen 0 und 100. • Farbtemp.: Enthält vier Farbmodi: “Kühl“, „Normal“, „Warm“ und „Anwender“. Wenn Sie bei Farbtemp. die Anwender-Option wählen, können die Farben Rot (R), Grün (G) und Blau (B) vom Benutzer eingestellt werden; mögliche Werte liegen zwischen 0 und 100. • Hautton: Enthält drei Farbmodi: „Rötlich“, „Natürlich“ und „Gelblich“. •...
-
Seite 17: Eingangswahl
• Schärfe: Einstellen der Bildschärfe. Möglich sind Werte zwischen 0 und 100. • Trace Free: Beschleunigen der Reaktionszeit. Möglich sind Werte zwischen 0 und 100. • Kontrollen: Stellen Sie das Seitenverhältnis auf „4:3“, „Vollbild“ oder „OverScan“ ein. Das „OverScan“-Seitenverhältnis ist nur bei HDMI-Eingabe verfügbar.) • ASCR: Ein- oder Ausschalten der ASCR-Funktion (ASUS Smart Contrast Ratio). (Nur im Landschaftsmodus, Theatermodus, Spielmodus und Nachtmodus verfügbar.) • Position: Zum Einstellen der horizontalen (H-Position) und der vertikalen (V-Position) Position des Bilds. Möglich sind Werte zwischen 0 und 100. (Nur bei VGA-Eingangssignal verfügbar.) • Fokus: Funktion zum Verringern des vertikalen und horizontalen Zeilenrauschens; hierbei werden (Phase) und (Takt) getrennt eingestellt. Möglich sind Werte zwischen 0 und 100. (Nur bei VGA-Eingangssignal verfügbar.) • Phase passt die Phase des Pixeltaktsignals an. Bei falscher Einstellung der Phase zeigt der Bildschirm horizontale Störungen. • Takt (Pixelfrequenz) steuert die Anzahl an Pixeln bei einer horizontalen Abtastung. Wenn die Frequenz nicht richtig eingestellt ist, zeigt der Bildschirm vertikale Streifen und das Bild ist nicht proportional. Eingangswahl Wählen Sie eine Eingangsquelle zwischen „VGA“, „DVI“ oder „HDMI“. VG278 Splendid Farbe Bildeinrichtung HDMI Eingangswahl System-Einstellungen... -
Seite 18: Systemeinstellungen
System-Einstellungen Funktion zum Einstellen der Systemkonfiguration. VG278 Splendid Splendid Demo Mode Farbe Lautstärke Bildeinrichtung ECO Mode Eingangswahl OSD-Einstellungen System-Einstellungen Sprache Deutsch Information Fabrikseinst Move Menu Exit • Demo für Splendid-Modus: Teilt den Bildschirm zum Vergleich der Splendid-Modi in zwei Teile. (Nur im Landschaftsmodus, Theatermodus, Spielmodus und Nachtmodus verfügbar.) • Lautstärke: Zum Einstellen der Lautstärke von Lautsprechern und Kopfhörern. Möglich sind Werte zwischen 0 und 100. • ECO Mode: Zum Aktivieren des Stromsparmodus. (Bei aktivem Ökomodus (ECO = ON) lassen sich einige Graustufen u. U. nicht unterscheiden. Die Helligkeit ist bei diesem Modus niedriger als bei einem Kontrastverhältnis von 100.) • OSD-Einstellungen: • H-Position / V-Position: Anpassen die horizontale (H-Position) oder vertikale Position (V-Position) des Bildschirmmenüs auf 0 bis 100. -
Seite 19: Technische Daten
27 Zoll, 68,6 cm Farbsättigung (NTSC) 72 % (sRGB) Echte Auflösung 1920 x 1080 (max. 144 Hz) Full-HD, 1080P Pixelabstand 0,311 mm Helligkeit (typisch) 300 cd/m Kontrastverhältnis (typisch) 1000:1 ASUS Smart Contrast Ratio (ASCR) 50.000.000:1 (bei aktiviertem ASCR) Betrachtungswinkel (H/V) CR≧10 170° (H) / 160° (V) Anzeigefarben 16,7 Mio Reaktionszeit 2 ms (Grau-zu-Grau) Trace Free-Technologie SPLENDID™ Video Enhancement SPLENDID™ Selection 6 voreingestellte Videomodi (per Schnelltaste) - Seite 20 Neigungswinkel +15˚ bis -5˚ Schwenkbar +150˚ bis -150˚ Höhenverstellbar 100 mm VESA-Wandmontage 100 x 100 mm Kensington-Schloss Eingangswechselspannung Wechselspannung: 100 – 240V Stromverbrauch Betriebsmodus: < 50 W (max.) Energy Star: < 37,25 W Bereitschaftsmodus: < 1 W (typ.) Ausgeschaltet: < 1 W Temperatur (Betrieb) 0 ˚C bis +35 ˚C Temperatur (nicht im Betrieb) -20 ˚C bis +60 ˚C Abmessungen (B x H x T) 643 x 438 x 250 mm (Gerät) 711 x 227 x 540 mm (Verpackung) Gewicht (circa) 8,1 kg (Netto), 11,6 kg (Brutto) ® Richtlinienübereinstimmung Energy Star , ErP, UL/cUL, CB, CE, FCC, CCC, Gost-R, C-Tick, VCCI, J-MOSS, PSB, RoHS, WEEE, Windows 7 WHQL *Änderungen vorbehalten.
-
Seite 21: Problembeseitigung (Faq)
• Sehen Sie nach, ob Pins im Signalkabel verbogen sind. • Schließen Sie den PC an einen anderen Monitor an, um herauszufinden, ob der PC ordnungsgemäß funktioniert. Das angezeigte Bild ist zu • Ändern Sie im OSD-Menü die Werte für Kontrast und hell oder zu dunkel. Hellligkeit. Das Bild zittert oder Wellen • Überprüfen Sie, ob das Signalkabel ordnungsgemäß sind zu sehen. am Monitor und am PC eingesteckt ist. • Entfernen Sie elektrische Geräte, die Interferenzen verursachen können, aus der Nähe des Monitors. Das Bild weist Farbfehler auf • Sehen Sie nach, ob Pins im Signalkabel verbogen sind. (Weiß wird nicht als Weiß • Führen Sie Farbrikseinst. im Bildschirmmenü aus. angezeigt). • Ändern Sie die RGB-Einstellungen oder die Farbtemperatur im OSD-Menü. Kein Ton bzw. Ton zu leise. • Überprüfen Sie, ob das Audiokabel ordnungsgemäß am Monitor und am PC eingesteckt ist. • Ändern Sie die Lautstärke am Monitor und am PC. • Überprüfen Sie, ob die Sound-Karte im PC ordnungsgemäß installiert und aktiviert ist. ASUS LCD-Monitor Serie VG278HE... -
Seite 22: Unterstützte Taktwerte
Unterstützte Taktwerte Auflösung Aktualisierungsrate Horizontal 640x480 60Hz 31.469KHz 640x480 67Hz 35KHz 640x480 75Hz 37.5KHz 720x400 70Hz 31.469KHz 720x400 85Hz 37.927KHz 800x600 56Hz 35.156KHz 800x600 60Hz 37.879KHz 800x600 72Hz 48.077KHz 800x600 75Hz 46.875KHz 832x624 75Hz 49.725KHz 848x480 60Hz 31.02KHz 1024x768 60Hz 48.363KHz 1024x768 70Hz... -
Seite 23: Auflösung
120Hz 137,2KHz (2D/3D) 640 x 480P (HDMI) 59,94/60Hz 31,469KHz / 31,5KHz 720 x 480P (HDMI) 59,94/60Hz 31,469KHz / 31,5KHz 720 x 576P (HDMI) 50Hz 31,25KHz 1280 x 720P (HDMI) 50Hz 37,5KHz 1280 x 720P (HDMI) 59,94/60Hz 44,955KHz / 45KHz 1440 x 480P (HDMI) 59,94/60Hz 31,469KHz / 31,5KHz 1440 x 576P (HDMI) 50Hz 31,25KHz 1920 x 1080i (HDMI) 50Hz 28,125KHz 1920 x 1080i (HDMI) 59,94/60Hz 33,716KHz / 33,75KHz 1920 x 1080P (HDMI) 50Hz 56,25KHz 1920 x 1080P (HDMI) 59,94/60Hz 67,433KHz / 67,5KHz Hinweis: Zur Aktivierung der 3D bzw 144Hz -Funktion mit einer kompatiblen NVIDIA-GPU-Grafikkarte per Dual-Link DVI-Kabelverbindung müssen Sie eines der „*“-Timings wählen. ASUS LCD-Monitor Serie VG278HE 3-10...
