Inhaltszusammenfassung für Asus VG27AQML1A Serie

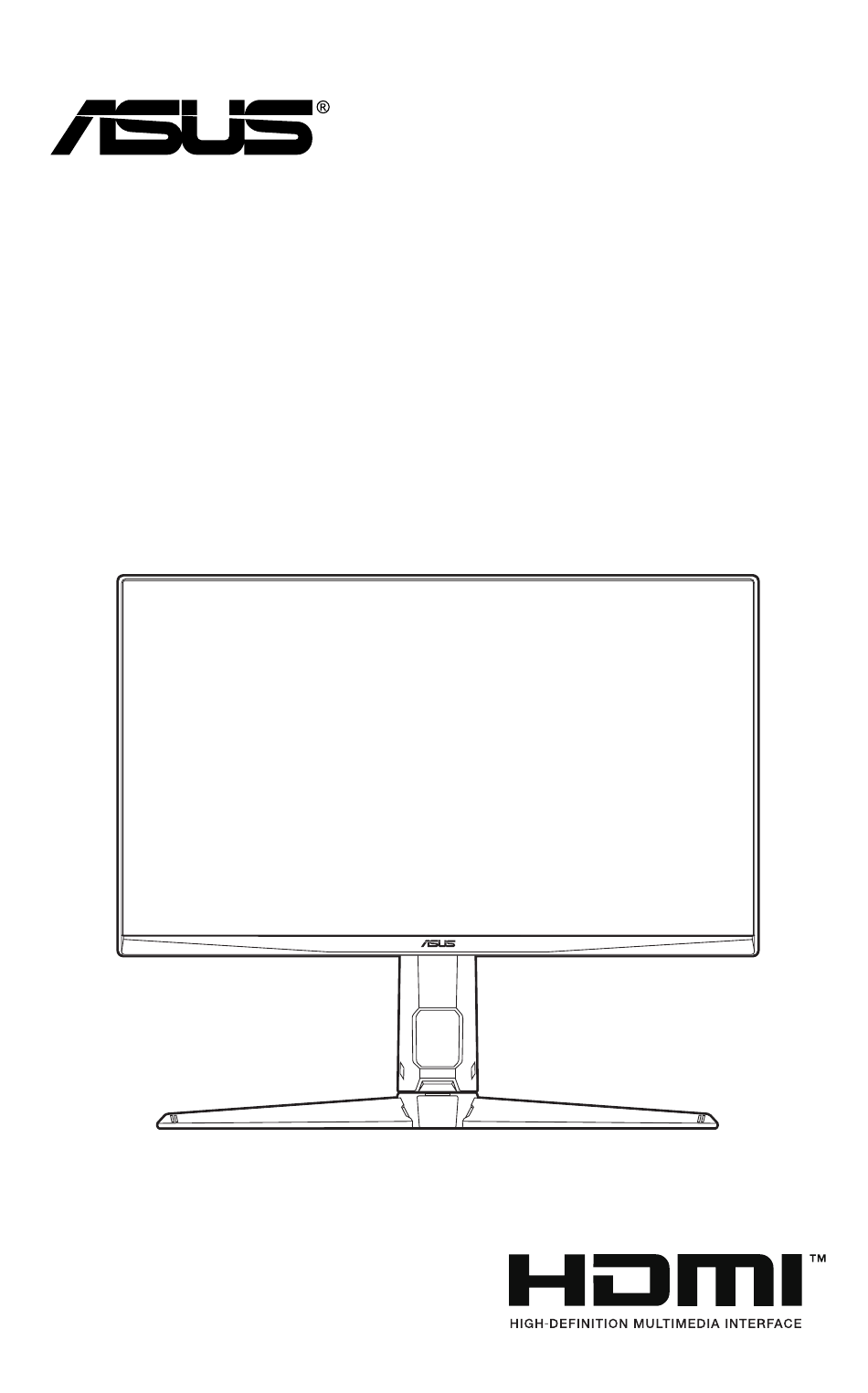

- Seite 1 TUF Gaming Monitor VG27AQML1A Serie Benutzerhandbuch...
- Seite 2 Sprache übersetzt werden, außer in Form einer im Besitz des Käufers verbleibenden Sicherheitskopie. Produktgarantie oder Service wird nicht verlängert, falls: (1) das Produkt repariert, modifiziert oder verändert wurde, sofern die Reparatur, Modifikation oder Änderung nicht schriftlich von ASUS autorisiert wurde; oder (2) die Seriennummer des Produktes unkenntlich gemacht wurde oder fehlt.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise ...................... iv Hinweise zu Ihrer Sicherheit ..............vi Pflegen & Reinigen ..................vii Rücknahmeservices ................. viii Produktinformationen für das EU Energielabel ........viii Kapitel 1: Übersicht über das Produkt Willkommen! ................1-1 Packungsinhalt ................1-1 Einführung zum Monitor .............. 1-2 1.3.1 Frontansicht .............. -
Seite 4: Hinweise
Hinweise Erklärung der Federal Communications Commission Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen, und • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß... -
Seite 5: Energy Star Konformes Produkt
Produkte und Praktiken Geld zu sparen und die Umwelt zu schützen. Alle ASUS Produkte mit dem ENERGY STAR Logo entsprechen dem ENERGY STAR Standard und die Energieverwaltungsfunktion ist standardmäßig aktiviert. Der Monitor und der Computer werden nach 10 und 30 Minuten Inaktivität des Benutzers automatisch in den Ruhezustand versetzt. -
Seite 6: Hinweise Zu Ihrer Sicherheit
Hinweise zu Ihrer Sicherheit • Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. • Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. • Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen. -
Seite 7: Pflegen & Reinigen
• Achten Sie darauf, das Netzkabel an eine Steckdose mit Erdungsanschluss anzuschließen. • Das mitgelieferte Netzteil und/oder Netzkabel ist nur für die Verwendung mit diesem Produkt vorgesehen. Verwenden Sie es nicht mit anderen Produkten. Das Symbol mit einer durchgestrichenen Abfalltonne auf Rädern bedeutet, dass das Produkt (elektrisches und elektronisches Gerät oder quecksilberhaltige Knopfzelle) nicht mit dem Hausmüll zusammen entsorgt werden darf. -
Seite 8: Darstellungssystematik In Dieser Anleitung
Weitere Informationen Nutzen Sie die folgenden Quellen, wenn Sie weitere Informationen zum Produkt und zu Software-Aktualisierungen suchen. ASUS Webseiten Die weltweiten ASUS Webseiten bieten aktuelle Informationen zu Hardware und Software-Produkten von ASUS. Besuchen Sie die Webseite http://www.asus.com Optionale Dokumentation Ihr Produktpaket kann optionale Dokumentation enthalten, die eventuell von Ihrem Händler hinzugefügt wurde. -
Seite 11: Willkommen
® Vielen Dank für den Kauf eines ASUS LCD-Monitors! Der aktuellste Breitbild-LCD-Monitor von ASUS bietet ein breiteres, helleres und kristallklares Bild sowie eine Vielzahl weiterer Funktionen, welche die Arbeit mit diesem Produkt zum Vergnügen machen. Durch diese Funktionen können Sie die Bequemlichkeit und das wunderbare visuelle Erlebnis des Monitors genießen! -
Seite 12: Einführung Zum Monitor
Einführung zum Monitor 1.3.1 Frontansicht 5-Wege) Taste: • Zum Einschalten des OSD-Menüs. Bestätigt die ausgewählte OSD- Menüoption. • Erhöht/verringert Werte und navigiert bei der Auswahl nach oben/unten/ links/rechts. • Zeigt das Eingangsauswahlmenü an, wenn der Monitor den Standbymodus aufruft oder die “KEIN SIGNAL” Meldung angezeigt wird. Taste •... -
Seite 13: Ansicht Von Hinten
USB-Upstream-Kabel. Die Verbindung aktiviert die USB-Ports am Monitor. USB 3.2 Gen 1 Typ-A. Diese Ports dienen dem Anschließen von USB-Geräten, wie z. B. USB-Tastatur/-Maus, USB-Flash-Laufwerk, etc. Netzstromeingang. Hier schließen Sie das Netzkabel an. Schlitz für Kensington-Schloss. Kontrolltasten. 10. Loch für Stativschraube. ASUS TUF Gaming Monitor VG27AQML1A Serie... - Seite 14 Kapitel 1: Übersicht über das Produkt...
-
Seite 15: Anbringen Des Monitorarms/- Fußes
Sichern Sie den Monitorfuß mit Hilfe der mitgelieferten Schraube(n) am Halter. Wir empfehlen Ihnen ein weiches Tuch auf den Tisch zu legen, um Schäden an dem Monitor zu vermeiden. Scharnier Schraubengröße: M4 x 10 mm. Schraubengröße: M6 x 16,2 mm. ASUS TUF Gaming Monitor VG27AQML1A Serie... -
Seite 16: Anpassen Des Bildschirms
Anpassen des Bildschirms • Schauen Sie bitte auf die volle Fläche des Bildschirms und passen die Position des Bildschirms an, um einen optimalen Blickwinkel zu erhalten. • Halten Sie den Monitorfuß fest, damit der Monitor beim Anpassen des Blickwinkels nicht umkippt. •... -
Seite 17: Abnehmen Des Halters (Für Vesa-Wandmontage)
(Abbildung 2) (Abbildung 3) Wir empfehlen Ihnen ein weiches Tuch auf den Tisch zu legen, um Schäden an dem Monitor zu vermeiden. • Das VESA-Wandmontageset (100 x 100 mm) ist separat erhältlich. • Verwenden Sie nur eine UL-gelistete Wandmontagehalterung mit einer Mindestlast von 22,7 kg (Schraubengröße: M4 x 10 mm) ASUS TUF Gaming Monitor VG27AQML1A Serie... -
Seite 18: Kabelverwaltung
Kabelverwaltung Sie können die Kabel mit dem Kabelverwaltungsschlitz verlegen. Entfernen Sie die Abdeckung, bevor Sie die Kabel durch den Schlitz führen, und bringen Sie die Abdeckung wieder an. Anschließen der Kabel Schließen Sie die Kabel gemäß den nachstehenden Anweisungen an: • So schließen Sie das Netzkabel an: Verbinden Sie ein Ende des Netzkabels mit dem Netzanschluss des Monitors, das andere Ende verbinden Sie mit einer Steckdose. • So schließen Sie das DisplayPort/HDMI an: Verbinden Sie das eine Ende des DisplayPort/HDMI-Kabels mit dem DisplayPort/HDMI-Anschluss des Monitors. Verbinden Sie das andere Ende des DisplayPort/HDMI-Kabels mit dem DisplayPort/HDMI-Anschluss am Computer. -
Seite 19: Einschalten Des Monitors
Nach dem Anschließen dieser Kabel können Sie die gewünschte Signalquelle über die Funktion Eingangswahl im OSD-Menü auswählen. Wenn Sie das Netzkabel oder das/die Verbindungskabel ersetzen müssen, wenden Sie sich bitte an den ASUS Kundendienst. Einschalten des Monitors Drücken Sie die Ein-/Austaste . Siehe Seite 1-2 für die Position des Stromschalters. Die Betriebsanzeige leucht weiß, wenn der Monitor EIN geschaltet ist. ASUS TUF Gaming Monitor VG27AQML1A Serie... - Seite 20 Kapitel 2: Einrichtung...
-
Seite 21: Bildschirmmenü (Osd-Menü)
Drücken Sie zum Verlassen des OSD-Menüs und Speichern der Einstellungen wiederholt die -Taste oder gehen Sie mit die Taste nach links, bis das OSD-Menü ausgeblendet wird. Wiederholen Sie die Schritte 1-3, um andere Funktionen anzupassen. ASUS TUF Gaming Monitor VG27AQML1A Serie... -
Seite 22: Einführung In Die Osd-Funktionen
3.1.2 Einführung in die OSD-Funktionen Gaming ASUS TUF GAMING 2560x1440 GameVisual Eingangswahl 60Hz VG27AQML1A Rennmodus DisplayPort Übertaktung Gaming Variabler OD Variable Refresh Rate Bildeinrichtung ELMB/ELMB SYNC GamePlus Farbe GameVisual Shadow Boost Eingangswahl MyFavorite Back Enter EXIT • Übertaktung: EIN: Mit dieser Funktion können Sie die Aktualisierungsrate einstellen. - Seite 23 Anzeige von Landschaftsfotos mit GameVisual intelligenter Videotechnologie. Rennmodus: Dies ist die beste Auswahl für Rennspiele mit GameVisual intelligenter Videotechnologie. Kinomodus: Dies ist die beste Auswahl für das Ansehen von Filmen mit GameVisual intelligenter Videotechnologie. ASUS TUF Gaming Monitor VG27AQML1A Serie...
- Seite 24 Monitors an, um die dunklen Farben in einem Bild zu verstärken, damit dunkle Szenen und Objekte besser gesehen werden können. Diese Funktion steht nur im Rennmodus, RTS/RPGmodus, FPSmodus oder sRGBmodus zur Verfügung. Bildeinrichtung ASUS TUF GAMING 2560x1440 GameVisual Eingangswahl 60Hz...
- Seite 25 Bei der Anzeige von HDR-Inhalten sind die folgenden Funktionen nicht verfügbar: ELMB, GameVisual, Shadow Boost, Helligkeit, Kontrast, ASCR, Kontrollen, Blaulichtfilter, Farbtemp., Sättigung. • ASCR: Hier können Sie die Funktion ASCR (ASUS Smart Contrast Ratio) ein-/ausschalten. Diese Funktion steht nur im Landschaftsmodus, Kinomodus, RTS/ RPGmodus oder FPSmodus zur Verfügung.
- Seite 26 Hochenergetisches blaues Licht kann zu einer Augenbelastung und AMD (altersbedingter Makulardegeneration) führen. Blaulichtfilter für 70% (max.) Reduzierung von schädlichem blauen Licht, um CVS (Computer Vision Syndrom) zu vermeiden. Farbe Legen Sie über dieses Menü eine gewünschte Farbeinstellung fest. ASUS TUF GAMING 2560x1440 GameVisual Eingangswahl VG27AQML1A 60Hz...
-
Seite 27: Eingangswahl
Verknüpfungstaste möglicherweise nicht unterstützt. Verfügbare Funktionsauswahlen für die Verknüpfung: GamePlus, GameVisual, Variabler OD, Helligkeit, Stummschalten, Shadow Boost, Kontrast, Eingangswahl, HDR-Einstellung, Blaulichtfilter, Farbtemp., Lautstärke, Benutzerd. Einstellung-1, Benutzerd. Einstellung-2. • Benutzerdefinierte Einstellung: Lädt/Speichert sämtliche Einstellungen auf dem Monitor. ASUS TUF Gaming Monitor VG27AQML1A Serie... -
Seite 28: Systemeinstellungen
System-Einstellungen ASUS TUF GAMING 2560x1440 GameVisual Eingangswahl VG27AQML1A 60Hz Rennmodus DisplayPort Sprache System-Einstellungen Klang USB-Einstellungen Betriebsanzeige Ein-/Austaste-Sperre Tastensperre Energieeinstellung OSD-Einstellungen Back Enter EXIT • Sprache: Sie können aus 22 Sprachen auswählen: Englisch, Französisch, Deutsch, Italienisch, Spanisch, Niederländisch, Portugiesisch, Russisch, Tschechisch, Kroatisch, Polnisch, Rumänisch, Ungarisch, Türkisch, Vereinfachtes Chinesisch, Traditionelles Chinesisch,... - Seite 29 Sie können die DDC/CI-Funktion aktivieren oder deaktivieren. • DisplayPort-Stream: Kompatibilität mit Grafikkarte. Wählen Sie DisplayPort 1.2 oder DisplayPort 1.4 per Grafikkarten-DP-Version. • Information: Hier werden Informationen zu dem Monitor angezeigt. • Fabrikseinst: Die Option "Ja" stellt die Standardeinstellungen wieder her. ASUS TUF Gaming Monitor VG27AQML1A Serie...
-
Seite 30: Technische Daten
Technische Daten Bildschirmtyp TFT-LCD Bildschirmgröße 27 Zoll-Breitbild (16:9, 68,5 cm) Max. Auflösung 2560 x 1440 Pixelabstand 0,2331 mm x 0,2331 mm Helligkeit (i.d.R.) 400 cd/m Kontrastverhältnis (i.d.R.) 1000:1 Kontrastverhältnis (max.) 100.000.000:1 (wenn ASCR aktiviert ist) Betrachtungswinkel (H/V) CR>10 178˚/178˚ Anzeigefarben 1,07G Ansprechzeit 1 ms (grau zu grau) - Seite 31 Windows 10/11 WHQL, Low Blue Light, Flicker Free, VESA HDR400, PSB, Vietnam Energy Efficiency, Energy Star ® *Die technischen Daten können ohne Ankündigung geändert werden. **Messung einer Bildschirmhelligkeit von 200 Nits ohne Audio/USB/ Kartenleser-Verbindung. ASUS TUF Gaming Monitor VG27AQML1A Serie 3-11...
-
Seite 32: Äußere Abmessungen
Äußere Abmessungen 533.88 366.52 3-12 Kapitel 3: Allgemeine Hinweise... -
Seite 33: Fehlerbehebung (Häufig Gestellte Fragen)
• Prüfen Sie das Signalkabel auf verbogene nicht richtig (z.B. erscheint die Farbe Kontaktstifte. Weiß nicht weiß) • Führen Sie die Fabrikseinst-Funktion im OSD-Menü aus. • Passen Sie die R/G/B-Farbeinstellungen an oder wählen eine passende Farbtemp. im OSD-Menü. ASUS TUF Gaming Monitor VG27AQML1A Serie 3-13... -
Seite 34: Unterstützte Anzeigemodi
Unterstützte Anzeigemodi Auflösung Frequenz HDMI Aktualisierungsrate Aktualisierungsrate 640 x 480 60Hz 60Hz 640 x 480 67Hz 67Hz 640 x 480 72Hz 72Hz 640 x 480 75Hz 75Hz 720 x 400 70Hz 70Hz 800 x 600 56Hz 56Hz 800 x 600 60Hz 60Hz 800 x 600... - Seite 35 60Hz 1440 x 480P Nicht unterstützt 59,94Hz 1440 x 480P 60Hz 60Hz 1920 x 1080P 59,94Hz 59,94Hz 1920 x 1080P 60Hz 60Hz 1920 x 1080P 120Hz 120Hz 3840 x 2160p 60Hz Nicht unterstützt ASUS TUF Gaming Monitor VG27AQML1A Serie 3-15...
- Seite 36 3-16 Kapitel 3: Allgemeine Hinweise...
