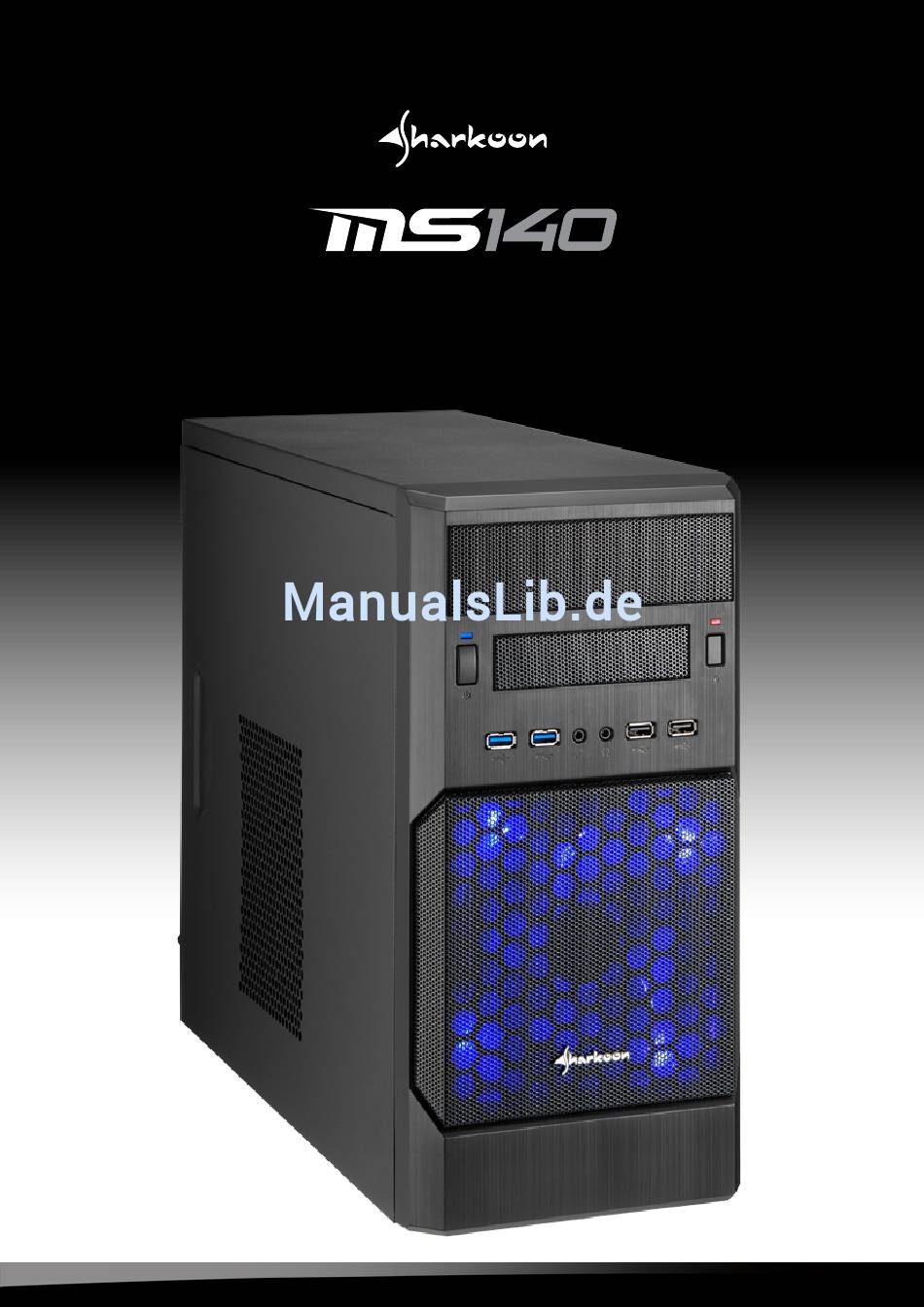

- Seite 1 Handbuch MS140...
-
Seite 2: Inhaltsverzeichnis
11. Installation einer Erweiterungskarte 12. Installation zusätzlicher Lüfter / Optimierter Luftstrom Verehrter Kunde! Herzlichen Glückwunsch zum Kauf dieses hochwertigen SHARKOON-Produktes. Um eine lange Lebensdauer und volle Funktionalität des Produktes zu gewährleisten, empfehlen wir, dass Sie diese Anleitung eingehend lesen. Viel Vergnügen mit unserem Produkt! SHARKOON Technologies ... -
Seite 3: Eigenschaften
Unterstützt VGA-Karten bis maximal 36 cm Länge • Abmessungen: 420 x 175 x 368 mm (L x B x H) • Gewicht: ~4 kg • Lüfterkonfiguration: Gehäusefront 1x 140-mm-LED-Lüfter Rückseite 1x 80-mm oder 1x 92-mm-Lüfter (optional) Gehäuseboden 1x 120-mm-Lüfter (optional) MS140... -
Seite 4: Verpackungsinhalt
(3,5" und 5,25") • Zubehör-Set: Abstandhalter für Mainboard Unterlegscheiben Kabelbinder (A) und Lautsprecher (B) Hinweis: Sollte eines der oben aufgeführten Teile fehlen, wenden Sie sich bitte unverzüglich per E-Mail an unseren Kundenservice: support@sharkoon.com (Deutschland und Europa) support@sharkoon.com.tw (international). MS140... -

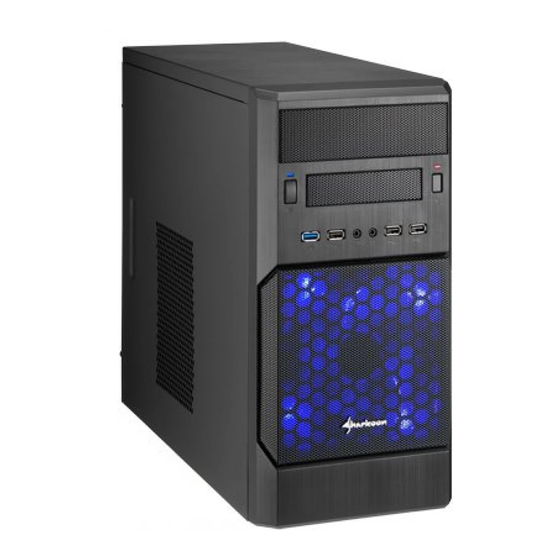

Seite 5: Das Gehäuse Im Überblick
D – Front-I/O: a – 2x USB3.0 b – 2x USB2.0 und c – 2x Audio E – 3,5"-Einbauschacht F – LED für Festplattenzugriff G – Reset-Schalter H – hinter der Mesh-Blende: 1x 140-mm-LED-Lüfter Seitenansicht (geschlossen/links) A – Lufteinlass MS140... - Seite 6 B – 3,5"-Einbauschacht C – Halterungen für 4x 3,5"- oder 6x 2,5"-Festplatten/SSDs D – Befestigungsplatte für das Mainboard Rückansicht A – Netzteilhalterung B – Öffnung für I/O-Blende C – Lüfterhalterung (80 oder 92 mm) D – Slotblenden E – Rändelschrauben MS140...
-
Seite 7: Hinweise Zur Installation
2. Zum Einbau langer Grafikkarten ist es unter Umständen erforderlich, dass die linke Festplattenhalterung aus dem Gehäuse entfernt wird (siehe 5.). Damit auch nach dem Entfernen dieser Festplattenhalterung noch mindestens zwei 3,5"-Festplatten ins Gehäuse eingebaut werden können, befindet sich im Bodenteil des Gehäuses eine zusätzliche Festplattenhalterung. MS140... -
Seite 8: Entfernen Der Linken Festplattenhalterung
1. Öffnen Sie das Gehäuse, indem Sie die Rändelschrauben auf der Rückseite des Gehäuses entfernen und beide Seitenteile abnehmen. 2. Lösen Sie die drei Befestigungsschrauben der Festplattenhalterung und nehmen Sie die Halterung aus dem Gehäuse (Abb. 2 a-c). Abb. 2 a-c MS140... -
Seite 9: Installation Eines Mainboards
Abb. 3 Das Mainboard verfügt über spezielle Schraubenöffnungen (Abb. 4). Abb. 4 Legen Sie das Mainboard auf die Befestigungsplatte. In jede Bohrung der Befestigungsplatte, die durch die entsprechende Schraubenöffnung des Mainboards sichtbar ist, muss ein Abstandhalter montiert werden. MS140... - Seite 10 4. Drücken Sie die I/O-Blende (liegt dem Mainboard bei) in die entsprechende Aussparung in der Rückseite des Gehäuses. 5. Legen Sie das Mainboard wieder auf die Abstandhalter und verschrauben Sie es mit diesen (Abb. 6). (Schrauben zur Mainboardmontage) Abb. 6 MS140...
-
Seite 11: Installation Eines Netzteils
1. Stellen Sie das Gehäuse vor sich auf und setzen Sie das Netzteil von innen gegen die Netzteilhalterung in der Gehäuserückseite. 2. Verschrauben Sie das Netzteil von außen mit dem Gehäuse (Abb. 7). (Schrauben zur Netzteilmontage) Abb. 7 MS140... -
Seite 12: Installation Einer Festplatte
Vor der Montage der 2,5"-Festplatten/SSDs müssen die Entkoppler für 3,5"-Festplatten aus den Halterungen entfernt werden. 1. Setzen Sie die Festplatte/SSD von innen gegen die entsprechende Halterung (Abb. 8 a und b). Abb. 8 a (3,5"-Festplatte) Abb. 8 b (2,5"-Festplatte/SSD) MS140... -
Seite 13: Im Gehäuseboden
Gehäuse entfernt werden (siehe oben 5.). 2. Entnehmen Sie vier Entkoppler aus der Festplattenhalterung, die Sie aus dem Gehäuse entfernt haben und setzen Sie diese von innen in die Ausstanzungen im Bodenteil des Gehäuses (Abb. 10). (Entkoppler) Abb. 10 MS140... -
Seite 14: Installation Eines Optischen Laufwerks
Abb. 11 a und b 4. Verbinden Sie die Festplatte mit dem Netzteil und dem Mainboard. 9. Installation eines optischen Laufwerks 1. Nehmen Sie die Gehäuseblende vom Gehäuse ab, indem Sie diese vorsichtig zu sich ziehen (Abb. 12). Abb. 12 MS140... - Seite 15 2. Entfernen Sie die Frontblende des 5,25"-Einbauschachtes, indem Sie die Blende nach innen aus der Gehäuseblende drücken (Abb. 13). Abb. 13 3. Setzen Sie die Frontblende wieder auf das Gehäuse. 4. Schieben Sie das optische Laufwerk in den Einbauschacht des Gehäuses (Abb. 14). Abb. 14 MS140...
-
Seite 16: Installation Eines 3,5"-Gerätes
1. Nehmen Sie die Gehäuseblende vom Gehäuse ab, indem Sie diese vorsichtig zu sich ziehen. 2. Entfernen Sie die 3,5"-Frontblende, indem Sie diese nach innen aus der Frontblende drücken (Abb. 16). Abb. 16 3. Setzen Sie die Frontblende wieder auf das Gehäuse. MS140... -
Seite 17: Installation Einer Erweiterungskarte
Gehäuse (Abb. 17). (Schrauben zur Laufwerksmontage) Abb. 17 5. Verbinden Sie das 3,5"-Gerät mit dem Netzteil und dem Mainboard. 11. Installation einer Erweiterungskarte 1. Lösen Sie die Befestigungsschraube einer Slotblende und entnehmen Sie diese (Abb. 18). Abb. 18 MS140... -
Seite 18: Installation Zusätzlicher Lüfter / Optimierter Luftstrom
Die PC-Komponenten mit der größten Wärmeentwicklung sollten sich möglichst in diesem Luftstrom befinden. 2. Die Installation des Lüfters im Gehäuseboden ist eine zusätzliche Möglichkeit, die Grafikkarte zu kühlen. Der unterste PCI-Slot des Mainboards wird blockiert, wenn in den Gehäuseboden ein Lüfter eingesetzt wird. MS140... -
Seite 19: Rechtliche Hinweise
Richten Sie sich bitte nach den geltenden Bestimmungen in Ihrem Land, und entsorgen Sie Altgeräte nicht über Ihren Haushaltsabfall. Durch die korrekte Entsorgung Ihrer Altgeräte werden Umwelt und Menschen vor möglichen negativen Folgen geschützt. © SHARKOON Technologies 2012 www.sharkoon.com ...
