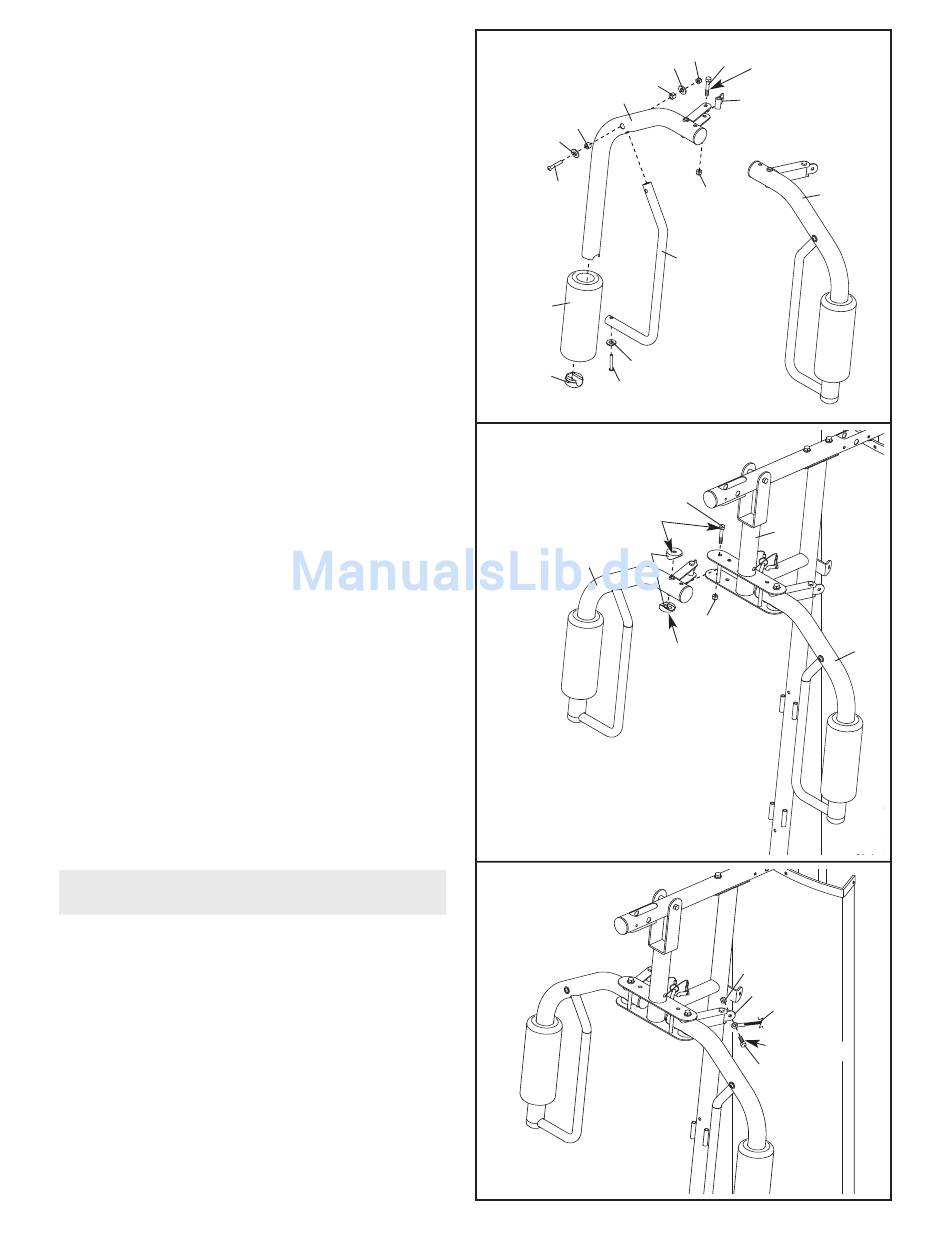

11. Schmieren Sie eine M10 x 52mm Linsenschr-
aube (66). Befestigen Sie ein Kabeldrehstück
(39) mit der Linsenschraube und einer M10
Mutter mit Nylon-Klemmteil (56) am rechten
Arm (9). Ziehen Sie die Mutter mit Nylon-
Klemmteil nicht zu fest; das Kabeldrehstück
muss leicht beweglich sein.
Machen Sie ein großes Schaumstoffpolster (42)
mit Seifenwasser nass. Schieben Sie das große
Schaumstoffpolster (9) auf den rechten Arm.
Befestigen Sie das obere Ende des Griffs (11)
mit einer M10 x 72mm Linsenschraube (85),
zwei M10 Scheiben (57), zwei 16mm Abstands-
haltern (52) und einer M10 Mutter mit Nylon-
Klemmteil (56) am rechten Arm (9). Ziehen Sie
die Linsenschraube noch nicht fest.
Drücken Sie eine Griffkappe (31) in den rechten
Arm (9). Befestigen Sie das untere Ende des
Griffs (11) mit einer M10 x 40mm Linsenschrau-
be (77) und einer großen M10 Scheibe (80) am
rechten Arm. Ziehen Sie die M10 x 72mm
Linsenschraube (85) fest.
Montieren Sie auf gleiche Weise den linken
Arm (10).
12. Schmieren Sie eine M10 x 90mm Linsenschr-
aube (67) und zwei Armbuchsen (44). Befestigen
Sie den rechten Arm (9) mit der Schraube, den
beiden Armbuchsen und einer M10 Mutter mit
Nylon-Klemmteil (56) am Drehrahmen (5).
Ziehen Sie die Mutter mit Klemmteil nicht zu
fest; der rechten Arm muss leicht beweglich
sein.
Befestigen Sie auf gleiche Weise den linken
Arm (10) am Drehrahmen (5).
Kabelmontage
13. Beziehen Sie sich zur Identifizierung und
Montage der Kabel auf die KABELDIAGRAM-
ME auf Seite 20.
Finden Sie das Armkabel (54). Schmieren Sie
eine M8 x 19mm Schraube mit Ansatzschaft
(65). Befestigen Sie das Kabel mit der
Schraube mit Ansatzschaft und einer M8 Mutter
mit Nylon-Klemmteil (58) am gezeigten
Kabeldrehstück (39). Das Kabel muss sich
leicht um die Schraube mit Ansatzschaft
herum drehen können.
11
52
9
52
57
85
42
80
31
77
12
Schmieren
44
9
13
10
56
66
57
Schmieren
39
10
56
11
67
5
56
Schmieren
58
39
54
Schmieren
65
10
