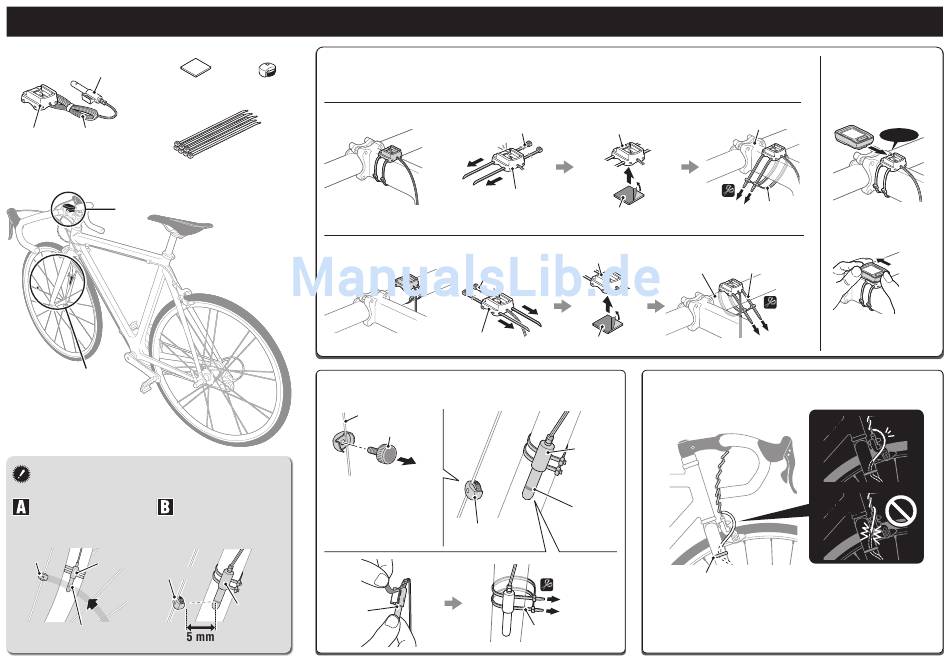

So installieren Sie das Gerät an Ihrem Fahrrad
Sensor
Beidseitiges Band
Halterung
Kabel
1
2
Montage von Sensor und den Magneten
Der Magnet muss die Sensorzo-
Der Abstand zwischen Sensor und
ne durchlaufen.
Magnet beträgt maximal 5 mm.
Magnet
Sensor
Magnet
Sensorzone
1
Befestigen Sie die Halterung am Vorbau oder Lenker
Die FlexTight™-Halterung kann – je nach Position der Halterung im Halterungsband – entweder am Vorbau oder am Len-
Magnet
ker angebracht werden.
Montage der FlexTight ™ -Halterung am Vorbau
Kabelbinder
(x 7)
Montage der FlexTight ™ -Halterung Am Lenker
2
Montieren Sie Sensor und Magneten
Speichen
Magnet
Zur Sensorzone
* Der Magnet kann an einer
beliebigen Stelle an den Spei-
chen angebracht werden,
sofern die oben angeführten
Bedingungen erfüllt sind.
Sensor
Sensor
Kabelbinder
Halterung
Halterung
Beidseitiges Band
Halterung
Kabelbinder
Halterung
Beidseitiges Band
Sensor
Sensor-
zone
Magnet
Schneiden
Sicher
festziehen
Kabelbinder
CC-VL820 / 520
Einsetzen und Ab-
nehmen des Com-
puters
Vorbau
Schneiden
Sicher
Kabelbinder
festziehen
Mit der Hand sichern,
Lenker
Kabelbinder
Schneiden
herausdrücken, Vorder-
seite anheben
Sicher festziehen
3
Verlegen Sie das Kabel
OK
NEIN!
Kabelbinder
Achtung:
Verlegen Sie das Kabel so, dass bei Benutzung des Lenkers
keine Probleme auftreten.
DE
2
Klick
