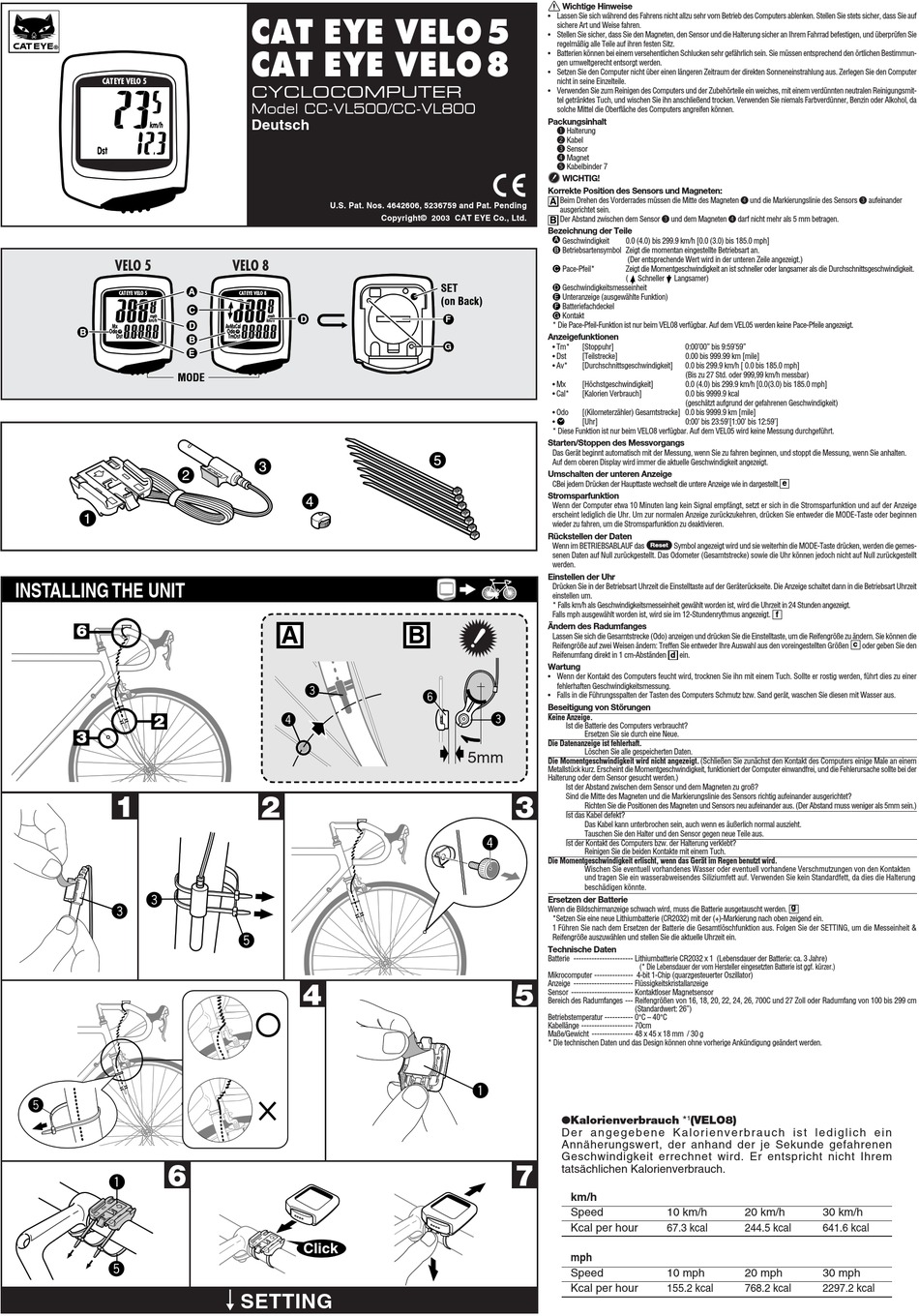

Cateye CC-VL500 Bedienungsanleitung

®
CATEYE VELO 5
VELO 5
CATEYE VELO 5
MODE
INSTALLING THE UNIT
6
2
3
1
3
3
6
1
5
CAT EYE VELO 5
CAT EYE VELO 8
CYCLOCOMPUTER
Model CC-VL500/CC-VL800
Deutsch
U.S. Pat. Nos. 4642606, 5236759 and Pat. Pending
Copyright© 2003 CAT EYE Co., Ltd.
VELO 8
CATEYE VELO 8
A
3
4
2
5
4
Click
SETTING
Wichtige Hinweise
• Lassen Sie sich während des Fahrens nicht allzu sehr vom Betrieb des Computers ablenken. Stellen Sie stets sicher, dass Sie auf
sichere Art und Weise fahren.
• Stellen Sie sicher, dass Sie den Magneten, den Sensor und die Halterung sicher an Ihrem Fahrrad befestigen, und überprüfen Sie
regelmäßig alle Teile auf ihren festen Sitz.
• Batterien können bei einem versehentlichen Schlucken sehr gefährlich sein. Sie müssen entsprechend den örtlichen Bestimmun-
gen umweltgerecht entsorgt werden.
• Setzen Sie den Computer nicht über einen längeren Zeitraum der direkten Sonneneinstrahlung aus. Zerlegen Sie den Computer
nicht in seine Einzelteile.
• Verwenden Sie zum Reinigen des Computers und der Zubehörteile ein weiches, mit einem verdünnten neutralen Reinigungsmit-
tel getränktes Tuch, und wischen Sie ihn anschließend trocken. Verwenden Sie niemals Farbverdünner, Benzin oder Alkohol, da
solche Mittel die Oberfläche des Computers angreifen können.
Packungsinhalt
1 Halterung
2 Kabel
3 Sensor
4 Magnet
5 Kabelbinder 7
WICHTIG!
Korrekte Position des Sensors und Magneten:
Beim Drehen des Vorderrades müssen die Mitte des Magneten 4 und die Markierungslinie des Sensors 3 aufeinander
A
ausgerichtet sein.
Der Abstand zwischen dem Sensor 3 und dem Magneten 4 darf nicht mehr als 5 mm betragen.
B
Bezeichnung der Teile
Geschwindigkeit
Betriebsartensymbol Zeigt die momentan eingestellte Betriebsart an.
Pace-Pfeil*
SET Geschwindigkeitsmesseinheit
Unteranzeige (ausgewählte Funktion)
(on Back)
Batteriefachdeckel
Kontakt
F
* Die Pace-Pfeil-Funktion ist nur beim VEL08 verfügbar. Auf dem VEL05 werden keine Pace-Pfeile angezeigt.
Anzeigefunktionen
G • Tm*
• Dst
• Av*
• Mx
• Cal*
• Odo
•
* Diese Funktion ist nur beim VELO8 verfügbar. Auf dem VEL05 wird keine Messung durchgeführt.
Starten/Stoppen des Messvorgangs
Das Gerät beginnt automatisch mit der Messung, wenn Sie zu fahren beginnen, und stoppt die Messung, wenn Sie anhalten.
Auf dem oberen Display wird immer die aktuelle Geschwindigkeit angezeigt.
Umschalten der unteren Anzeige
CBei jedem Drücken der Haupttaste wechselt die untere Anzeige wie in dargestellt.
Stromsparfunktion
Wenn der Computer etwa 10 Minuten lang kein Signal empfängt, setzt er sich in die Stromsparfunktion und auf der Anzeige
erscheint lediglich die Uhr. Um zur normalen Anzeige zurückzukehren, drücken Sie entweder die MODE-Taste oder beginnen
wieder zu fahren, um die Stromsparfunktion zu deaktivieren.
Rückstellen der Daten
Wenn im BETRIEBSABLAUF das
senen Daten auf Null zurückgestellt. Das Odometer (Gesamtstrecke) sowie die Uhr können jedoch nicht auf Null zurückgestellt
werden.
Einstellen der Uhr
Drücken Sie in der Betriebsart Uhrzeit die Einstelltaste auf der Geräterückseite. Die Anzeige schaltet dann in die Betriebsart Uhrzeit
einstellen um.
* Falls km/h als Geschwindigkeitsmesseinheit gewählt worden ist, wird die Uhrzeit in 24 Stunden angezeigt.
Falls mph ausgewählt worden ist, wird sie im 12-Stundenrythmus angezeigt.
Ändern des Radumfanges
B
Lassen Sie sich die Gesamtstrecke (Odo) anzeigen und drücken Sie die Einstelltaste, um die Reifengröße zu ändern. Sie können die
Reifengröße auf zwei Weisen ändern: Treffen Sie entweder Ihre Auswahl aus den voreingestellten Größen
Reifenumfang direkt in 1 cm-Abständen
Wartung
• Wenn der Kontakt des Computers feucht wird, trocknen Sie ihn mit einem Tuch. Sollte er rostig werden, führt dies zu einer
fehlerhaften Geschwindigkeitsmessung.
6
• FalIs in die Führungsspalten der Tasten des Computers Schmutz bzw. Sand gerät, waschen Sie diesen mit Wasser aus.
Beseitigung von Störungen
3
Keine Anzeige.
Ist die Batterie des Computers verbraucht?
Die Datenanzeige ist fehlerhaft.
5mm
Die Momentgeschwindigkeit wird nicht angezeigt. (Schließen Sie zunächst den Kontakt des Computers einige Male an einem
Metallstück kurz. Erscheint die Momentgeschwindigkeit, funktioniert der Computer einwandfrei, und die Fehlerursache sollte bei der
Halterung oder dem Sensor gesucht werden.)
Ist der Abstand zwischen dem Sensor und dem Magneten zu groß?
Sind die Mitte des Magneten und die Markierungslinie des Sensors richtig aufeinander ausgerichtet?
3
Ist das Kabel defekt?
4
Ist der Kontakt des Computers bzw. der Halterung verklebt?
Die Momentgeschwindigkeit erlischt, wenn das Gerät im Regen benutzt wird.
Ersetzen der Batterie
Wenn die Bildschirmanzeige schwach wird, muss die Batterie ausgetauscht werden.
*Setzen Sie eine neue Lithiumbatterie (CR2032) mit der (+)-Markierung nach oben zeigend ein.
1 Führen Sie nach dem Ersetzen der Batterie die Gesamtlöschfunktion aus. Folgen Sie der SETTING, um die Messeinheit &
Reifengröße auszuwählen und stellen Sie die aktuelle Uhrzeit ein.
Technische Daten
Batterie ----------------------- Lithiumbatterie CR2032 x 1 (Lebensdauer der Batterie: ca. 3 Jahre)
Mikrocomputer --------------- 4-bit 1-Chip (quarzgesteuerter Oszillator)
Anzeige ----------------------- Flüssigkeitskristallanzeige
5
Sensor ------------------------ Kontaktloser Magnetsensor
Bereich des Radumfanges --- Reifengrößen von 16, 18, 20, 22, 24, 26, 700C und 27 Zoll oder Radumfang von 100 bis 299 cm
Betriebstemperatur ----------- 0°C – 40°C
Kabellänge -------------------- 70cm
Maße/Gewicht ---------------- 48 x 45 x 18 mm / 30 g
* Die technischen Daten und das Design können ohne vorherige Ankündigung geändert werden.
1
●Kalorienverbrauch *
D e r a n g e g e b e n e K a l o r i e n v e r b r a u c h i s t l e d i g l i c h e i n
Annäherungswert, der anhand der je Sekunde gefahrenen
Geschwindigkeit errechnet wird. Er entspricht nicht Ihrem
7 tatsächlichen Kalorienverbrauch.
km/h
Speed
Kcal per hour
mph
Speed
Kcal per hour
0.0 (4.0) bis 299.9 km/h [0.0 (3.0) bis 185.0 mph]
(Der entsprechende Wert wird in der unteren Zeile angezeigt.)
Zeigt die Momentgeschwindigkeit an ist schneller oder langsamer als die Durchschnittsgeschwindigkeit.
( Schneller Langsamer)
[Stoppuhr] 0:00'00" bis 9:59'59"
[Teilstrecke] 0.00 bis 999.99 km [mile]
[Durchschnittsgeschwindigkeit] 0.0 bis 299.9 km/h [ 0.0 bis 185.0 mph]
(Bis zu 27 Std. oder 999,99 km/h messbar)
[Höchstgeschwindigkeit] 0.0 (4.0) bis 299.9 km/h [0.0(3.0) bis 185.0 mph]
[Kalorien Verbrauch] 0.0 bis 9999.9 kcal
(geschätzt aufgrund der gefahrenen Geschwindigkeit)
[(Kilometerzähler) Gesamtstrecke] 0.0 bis 9999.9 km [mile]
[Uhr] 0:00' bis 23:59'[1:00' bis 12:59']
Reset Symbol angezeigt wird und sie weiterhin die MODE-Taste drücken, werden die gemes-
ein.
d
Ersetzen Sie sie durch eine Neue.
Löschen Sie alle gespeicherten Daten.
Richten Sie die Positionen des Magneten und Sensors neu aufeinander aus. (Der Abstand muss weniger als 5mm sein.)
Das Kabel kann unterbrochen sein, auch wenn es äußerlich normal auszieht.
Tauschen Sie den Halter und den Sensor gegen neue Teile aus.
Reinigen Sie die beiden Kontakte mit einem Tuch.
Wischen Sie eventuell vorhandenes Wasser oder eventuell vorhandene Verschmutzungen von den Kontakten
und tragen Sie ein wasserabweisendes Siliziumfett auf. Verwenden Sie kein Standardfett, da dies die Halterung
beschädigen könnte.
(* Die Lebensdauer der vom Hersteller eingesetzten Batterie ist ggf. kürzer.)
(Standardwert: 26")
1
(VELO8)
10 km/h 20 km/h
67.3 kcal 244.5 kcal
10 mph 20 mph
155.2 kcal 768.2 kcal
e
f
c
oder geben Sie den
g
30 km/h
641.6 kcal
30 mph
2297.2 kcal
