Inhaltsverzeichnis Zu dieser Anleitung ..................3 1.1. In dieser Anleitung verwendete Symbole und Signalwörter ....3 1.2. Bestimmungsgemäßer Gebrauch ..............4 1.4. Informationen zu Markenzeichen..............5 Sicherheitshinweise ..................5 2.1. Gefahren für Kinder und Personen mit eingeschränkter Fähigkeit, Geräte zu bedienen ....................5 2.2.
Seite 3
10.4. Themen rund um den Brenner ................32 Soundsystem ....................32 11.1. Externe Audioverbindungen ................32 Netzwerkbetrieb ..................33 12.1. Netzwerkanschluss ....................33 12.2. Wireless LAN (Funk-Netzwerk) .................33 12.3. Bluetooth .........................34 12.4. Flugzeugmodus.....................35 Multimedia Kartenleser ................35 13.1. Speicherkarte einlegen..................35 13.2. Speicherkarte entfernen ..................35 USB-Anschluss ...................
1. Zu dieser Anleitung Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung gründlich durch und befolgen Sie unbedingt die Sicherheitshinweise! Alle Tätigkeiten an und mit diesem Gerät dürfen nur soweit ausgeführt werden, wie sie in dieser Bedienungsanleitung beschrieben sind. Bewahren Sie diese Bedienungsanleitung für den weiteren Gebrauch auf.
Bluetooth Bedingt durch den 5 GHz-Frequenzbereich der eingebauten Wireless LAN Lösung ist der Gebrauch in allen EU-Ländern nur innerhalb von Gebäuden gestattet. Hiermit erklärt die Medion AG, dass das Produkt mit den folgenden europäischen Anforderungen übereinstimmt: • R&TTE Richtline 1999/5/EG •...
1.4. Informationen zu Markenzeichen Warenzeichen: Windows® ist ein eingetragenes Warenzeichen der Fa. Microsoft®. Intel, das Intel Logo, Intel Inside, Intel Core, Ultrabook, und Core Inside sind Marken der Intel Corporation in den USA und anderen Ländern. ® , das HDMI Logo sowie High-Definition Multimedia Interface sind ein- getragene Warenzeichen der HDMI Licensing LLC.
2.2. Betriebssicherheit Bitte lesen Sie dieses Kapitel aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlässi- gen Betrieb und eine lange Lebenserwartung Ihres Notebooks. • Öffnen Sie niemals das Gehäuse des Notebooks, Akkus oder Netzadapters! Dies könnte zu einem elektrischen Kurzschluss oder gar zu Feuer führen, was die Beschädigung Ihres Note- books zur Folge hat.
Seite 8
• Klappen Sie das Display nicht um mehr als 120° auf. Eine Über- schreitung dieses Wertes kann zur Beschädigung des Gehäu- ses oder des Notebooks führen. Halten Sie das Display beim Aufklappen, Positionieren und Schließen immer mittig fest. Bei Nichtbeachtung könnte das Display beschädigt werden. Versu- chen Sie niemals, es mit Gewalt zu öffnen.
Sollte das Notebook nass werden, • schalten Sie es nicht ein. • ziehen Sie das Stromkabel heraus und schalten Sie das Note- book aus. • schalten Sie es erst wieder ein, wenn es wieder völlig trocken ist. 2.3. Niemals selbst reparieren GEFAHR! Stromschlaggefahr! Wenden Sie sich im Störungsfall an das Service Center...
2.5. Aufstellungsort • Halten Sie Ihr Notebook und alle angeschlosse nen Geräte von Feuchtigkeit fern und ver meiden Sie Staub, Hitze und di- rekte Sonneneinstrahlung. Das Nichtbeachten dieser Hinwei- se kann zu Störungen oder zur Beschädigung des Notebooks führen. • Betreiben Sie Ihr Notebook nicht im Freien, da äußere Einflüs- se, wie Regen, Schnee etc.
2.6. Umgebungsbedingungen • Das Notebook kann bei einer Umgebungstempera tur von 5 °C bis 30 °C und bei einer relati ven Luftfeuchtigkeit von 20 % - 80 % (nicht kondensierend) betrieben werden. • Im ausgeschalteten Zustand kann das Notebook bei 0 °C bis 60 °C gelagert werden.
2.7. Ergonomie HINWEIS! Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um Ihre Augen zu schonen. Das Notebook soll niemals in unmittelbarer Nähe eines Fensters ste hen, weil an dieser Stelle der Arbeitsraum durch das Tages- licht am hellsten beleuchtet ist. Diese Helligkeit erschwert die Anpassung der Augen an das dunklere Display.
2.8. Anschließen Beachten Sie nachfolgende Hinweise, um Ihr Notebook ord- nungsgemäß anzuschließen: 2.8.1. Stromversorgung GEFAHR! Stromschlaggefahr! Im Inneren des Netzadapters befinden sich stromfüh- rende Teile. Bei diesen besteht durch unabsichtlichen Kurzschluss die Gefahr eines elektrischen Schlages oder eines Brandes! Öffnen Sie nicht das Gehäuse des Netzadapter.
WARNUNG! Hörschädigung! Zu große Lautstärke bei der Verwendung von Ohr- hörern oder Kopfhörern sowie die Veränderung der Grundeinstellungen des Equalizers, der Treiber, der Software oder des Betriebssystems erzeugt übermä- ßigen Schalldruck und kann zum Verlust des Hörsinns führen. Stellen Sie die Lautstärke vor der Wiedergabe auf den niedrigsten Wert ein.
• Tauschen Sie die mitgelieferten Kabel nicht gegen andere aus. Benutzen Sie ausschließlich die zum Lieferumfang gehö- renden Kabel, da diese in unseren Labors ausgiebig geprüft wurden. • Benutzen Sie für den Anschluss Ihrer Peripherien ebenfalls nur die mit den Geräten ausgelieferten Anschlusskabel. •...
2.11. Hinweise zum Akku WARNUNG! Explosionsgefahr! Explosionsgefahr bei unsachgemäßem Austausch des Akkus. Erwärmen Sie den Akku nicht über die, in den Um- gebungstemperaturen genannte, Maximaltempe- ratur. Öffnen Sie niemals den Akku. Werfen Sie den Akku nicht ins offene Feuer. ...
• Achten Sie bei der Lagerung des Akkus und der Benutzung des Notebooks darauf, dass die Kontakte an Akku und Note- book nicht verschmutzt oder beschädigt werden. Dies könnte zu Fehlfunktionen führen. • Wechseln Sie den Akku nur im ausgeschalteten Zustand. •...
3. Lieferumfang Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Produkt haben Sie erhalten: • Notebook • Externes Netzteil mit Anschlusskabel •...
5. Betriebs- und Statusanzeigen Das System zeigt über LEDs Stromversorgungs- und Betriebszustände an. Die Be- triebsanzeigen leuchten jeweils bei der entsprechenden Aktivität des Notebooks auf: (Abbildung ähnlich) Akkuladeanzeige Diese Anzeige leuchtet auf, wenn der Akku geladen wird. Die Anzeige erlischt, wenn der Akku aufgeladen ist. Zugriffsanzeige Wenn diese LED leuchtet bzw.
6. Erste Inbetriebnahme Um Ihr Notebook sicher zu betreiben und eine hohe Lebenserwartung zu gewähr- leisten sollten Sie das Kapitel „Betriebssicherheit“ am Anfang dieses Handbuches gelesen haben. Das Notebook ist bereits vollständig vorinstalliert, so dass Sie keine Treiber mehr laden müssen und Sie sofort starten können. ...
HINWEIS! Datenverlust! Die Erstinstallation kann einige Minuten in Anspruch nehmen. Nehmen Sie während der Erstinstallation das Notebook nicht vom Strom und schalten Sie es nicht aus. Dies könnte sich negativ auf die Installation aus- wirken. Schalten Sie das Notebook erst dann aus, wenn die Installation erfolgreich abgeschlossen wurde und der Windows®...
7.2. Netzbetrieb Ihr Notebook wird mit einem Universal-Netzadapter für Wechselstrom ausgelie- fert, welcher sich automatisch auf die angebotene Stromquelle einstellt. Unterstützt werden die folgenden Werte: AC 100 - 240V~/ 50-60 Hz. Beachten Sie die Sicher- heitshinweise zur Stromversorgung. Der Adapter wird über ein Netzkabel an eine Wechselstromsteckdose angeschlos- sen.
mit einem Microsoft-Konto an Ihrem Notebook anmelden. Der Microsoft Store bietet Ihnen die Möglichkeit z.B. neue Apps käuflich zu erwer- ben oder bereits vorinstallierte Apps zu aktualisieren. Sollten Sie sich mit einem lokalen Konto anmelden, so können Sie die Anmeldung mit einem Microsoft-Konto jederzeit nachholen.
7.3.1. Aufladen des Akkus Der Akku wird über den Netzadapter aufgeladen. Wenn der Netzadapter ange- schlossen und eingeschaltet ist, lädt sich der Akku automatisch auf, unabhängig davon, ob das Notebook eingeschaltet ist oder nicht. Eine vollständige Aufladung benötigt bei abgeschaltetem Notebook einige Stunden. Wenn das Notebook einge- schaltet ist, dauert der Ladevorgang deutlich länger.
7.4. Energieverwaltung (Power Options) Ihr Notebook bietet automatische und modifizierbare Stromspar- und Energiefunk- tionen, die Sie zur Maximierung der Akkunutzungsdauer und Reduzierung der ge- samten Betriebskosten verwenden können. 7.4.1. Energiespartipps • Mit den Tasten Fn + F1 können Sie in den Energiesparmodus wechseln. •...
8. Display 8.1. Öff nen und Schließen des Displays Das Display wird durch die spezielle Konstruktion der Displayscharniere verschlos- sen, sodass eine zusätzliche Verriegelung nicht erforderlich ist. Zum Öffnen klappen Sie das Display mit Daumen und Zeigefinger bis zur ge- wünschten Position auf.
9. Dateneingabe 9.1. Tastatur Durch Doppelbelegung einiger Tasten steht Ihnen der gleiche Funktionsumfang wie bei einer herkömmlichen Windows-Tastatur zur Verfügung. Einige Funktionen werden mit Hilfe der für Notebooks typischen Fn-Taste eingegeben. 9.1.1. Notebookspezifische Tastenkombinationen Beschreibung Fn + F1 Sleep Flugzeugmodus Fn + Mit dieser Tastenkombination schalten Sie den Flugzeugmodus ein oder aus.
9.2. Touchpad HINWEIS! Beschädigungsgefahr! Benutzen Sie keine Kugelschreiber oder anderen Ge- genstände, da dies zu einem Defekt Ihres Touchpads führen könnte. 9.2.1. Zweifingerbedienung des Touchpads Ihr Touchpad unterstützt eine Zweifingerbedienung die bei einigen Anwendungen die Ausführung bestimmter Befehle ermöglicht. Folgende Befehle können Sie mit Ihrem Touchpad ausführen: Abbildung Befehl Funktion...
Abbildung Befehl Funktion Von links außen ins Blättert durch alle geöffneten Touchpad streifen Fenster 10. Optisches Laufwerk 10.1. Einlegen einer Disc Anders als bei optischen Laufwerken in einem Desktop-PC verwendet das Note- book eine Halterung zum Arretieren der Disc. Beim Einlegen der Disc ist darauf zu achten, dass sie genau auf die Halterung ge- drückt wird und dort einrastet.
HINWEIS! Datenverlust! Solange das Notebook auf das optische Laufwerk zu- greift, versuchen Sie nicht, die Disc aus dem Laufwerk zu nehmen. 10.1.1. Notentnahme einer blockierten Disc Sollte sich die Schublade nicht mehr automatisch öffnen, kann sie manuell geöffnet werden, sofern Ihr Gerät eine Notentriegelung hat. ...
HINWEIS! Die Regions-Einstellung kann über die Ansichtssoft- ware bis zu fünf Mal verändert werden, dann bleibt die letzte Einstellung permanent. Wenn Sie die Re- gions-Einstellung dann nochmals verändern wollen, muss dies werksseitig vorgenommen werden. Kosten für Versand und Einstellung müssen vom Anwender ge- tragen werden.
WARNUNG! Hörschädigung! Zu große Lautstärke bei der Verwendung von Ohr- hörern oder Kopfhörern sowie die Veränderung der Grundeinstellungen des Equalizers, der Treiber, der Software oder des Betriebssystems erzeugt übermä- ßigen Schalldruck und kann zum Verlust des Hörsinns führen. Stellen Sie die Lautstärke vor der Wiedergabe auf den niedrigsten Wert ein.
12.2.1. Voraussetzungen Als Gegenstelle kann man einen sog. Access Point benutzen. Ein Access Point ist ein Funkübertragungsgerät, das mit Ihrem Notebook kommuniziert und den Zugriff auf das angeschlossene Netzwerk steuert. WLAN Access Points sind häufig in Großraumbüros, Flughäfen, Bahnhöfen, Universi- täten oder Internet-Cafés zu finden.
12.4. Flugzeugmodus Über den Flugmodus werden alle Funkverbindungen (z. B. WLAN, Bluetooth) deak- tiviert. Standardmäßig ist der Flugzeugmodus deaktiviert, somit stehen alle Funk- verbingungen zur Verfügung. Mit Fn+ schalten Sie den Flugzeugmodus ein oder aus. 13. Multimedia Kartenleser Speicherkarten sind Medien, die z. B. im Bereich der digitalen Fotografie eingesetzt werden.
14. USB-Anschluss Der Universal Serial Bus ist ein Standard für den Anschluss von Eingabegeräten, Scannern und weiteren Peripherien. Ihr Notebook verfügt über 1 USB 3.0 Anschluss und 2 USB 2.0 Anschlussbuchsen. HINWEIS! Beschädigungsgefahr! Durch die Anordnung der Kontakte passt der Stecker nur in einer Position in die Buchse.
16. Notebook sichern Gegen unbefugten Zugriff stellt Ihnen Ihr neues Notebook Software- und Hard- warelösungen zur Verfügung. 16.1. Einschaltkennwort Sie können Ihr Notebook mit einem Einschaltkennwort gegen unbefugte Be- nutzung schützen. Beim Einschalten des Notebooks erscheint dann eine Auffor- derung zur Eingabe des Kennwortes auf dem Bildschirm. Das Kennwort wird in der UEFI-Firmwareeinstellung eingerichtet.
17. Notebook in den Auslieferungszustand zurücksetzen Bei Problemen mit der Installation oder anderen Softwareproblemen, bei denen es ® nötig ist die Software neu zu installieren, bietet Ihnen Windows drei Möglichkeiten, ® um Windows neu auf Ihrem Notebook aufspielen. Achten Sie vorher darauf, dass Sie alle für Sie wichtigen Daten oder Programme ge- sichert haben.
Klicken Sie auf Weiter und folgen Sie den weiteren Anweisungen auf dem Bild- schirm, um den Auslieferungszustand wieder herzustellen. 17.2. Systemwiederherstellung mit Windows Wiederherstellungsoptionen Falls bei Ihrem Gerät Probleme auftreten, können Sie es auffrischen oder zurückset- zen. Beim Auffrischen des Gerätes wird Windows neu installiert. Ihre persönlichen Dateien und Einstellungen werden beibehalten.
HINWEIS! Führen Sie jede Art der Wiederherstellung nur mit an- geschlossenem Netzteil durch. 18. UEFI-Firmwareeinstellung In der UEFI-Firmwareeinstellung (Hardware Basis-Konfiguration Ihres Systems) ha- ben Sie vielfältige Einstellungsmöglichkeiten zum Betrieb Ihres Notebooks. Bei- spielsweise können Sie die Betriebsweise der Schnittstellen, die Sicherheitsmerkma- le oder die Verwaltung der Stromversorgung ändern.
19. FAQ - Häufi g gestellte Fragen Wie aktiviere ich Windows ® ? Windows ® aktiviert sich automatisch, sobald eine Internetverbindung herge- • stellt wird. Wann empfiehlt sich die Wiederherstellung des Auslieferungszustandes? • Diese Methode sollte nur als letzte Lösung gewählt werden. Lesen Sie im Kapitel Systemwiederherstellung, welche Alternativen sich anbieten.
Seite 43
HINWEIS! Beschädigungsgefahr! Tauschen Sie Kabel für verschiedene Geräte nicht wahl- los gegeneinander aus, auch wenn Sie genau gleich aussehen. Die Pinbelegungen im Kabel sind vielleicht abweichend. Das Notebook schaltet sich nicht ein. Befinden sich das Notebook im Akkubetrieb, schließen Sie das Notebook an den Netzadapter an und vergewissern Sie sich, dass der Akku geladen ist bzw.
Wenn Sie trotz der Vorschläge im vorangegangenen Abschnitt immer noch Proble- me haben, nehmen Sie bitte Kontakt mit Ihrer Hotline auf oder wenden Sie sich an www.medion.de. Wir werden Ihnen weiterhelfen. Bevor Sie sich jedoch an Ihr Technologie Center wenden, bereiten Sie bitte folgen- de Daten vor: •...
Laden Sie Ihren Akku vor Antritt längerer Reisen unbedingt voll auf und verges- sen Sie nicht, den Netzadapter mitzunehmen. Erkundigen Sie sich vor einer Reise über die am Zielort vorhandene Strom- und Kommunikationsversorgung. Erwerben Sie vor dem Reiseantritt bei Bedarf die erforderlichen Adapter für Strom bzw.
21. Auf-/Umrüstung und Reparatur Überlassen Sie die Auf- oder Umrüstung Ihres Notebooks ausschließlich qualifizier- tem Fach personal. Sollten Sie nicht über die notwendige Qualifi kation verfügen, be- auftragen Sie einen ent sprechenden Service-Techniker. Bitte wenden Sie sich an Ih- ren Kundendienst, wenn Sie technische Probleme mit Ihrem Notebook haben. Im Falle einer notwendigen Reparatur wenden Sie sich bitte ausschließlich an unse- re autorisierten Servicepartner.
In der Vergangenheit gab es immer wieder verschiedenste Ansätze die Anzahl der erlaubten Pixelfehler zu definieren. Diese waren aber zumeist sehr kompliziert und von Hersteller zu Hersteller völlig unterschiedlich. MEDION folgt daher für alle TFT-Display-Produkte bei der Garantieabwicklung den strengen und transparenten Anforderungen der Norm EN 9241-307, Klasse II;...
Seite 48
Pixelaufbau 5 Pixel Zeilen Pixel blau grün Sub-Pixel Pixelfehler-Typen: • Typ 1: dauerhaft leuchtende Pixel (heller, weißer Punkt), obwohl nicht angesteuert. Ein weißer Pixel entsteht durch das Leuchten aller drei Subpixel. • Typ 2: nicht leuchtende Pixel (dunkler, schwarzer Punkt), obwohl angesteuert •...
U.S. Department of Energy, dessen Ziel darin besteht, durch effiziente Produkte und Verfahren Kosten einzusparen und die Um- welt zu schützen. MEDION® freut sich, unseren Kunden Produkte mit einer ENERGY STAR®-gerechten Kennzeichnung anbieten zu können. Das Medion® Akoya® E7420 wurde entwickelt und getestet, um die Anforderungen des ENERGY STAR®...

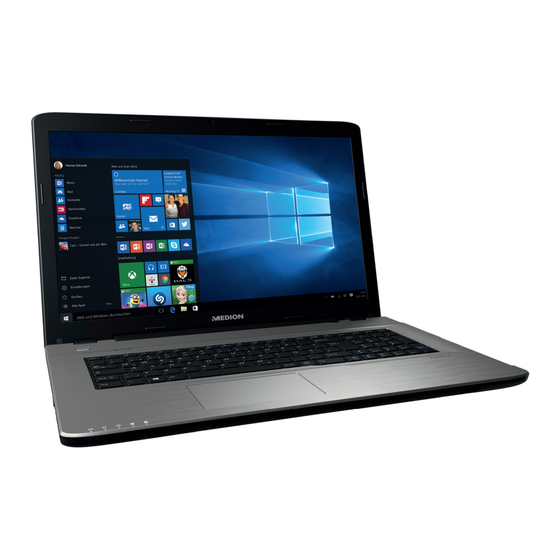

25. Technische Daten Allgemein Systemtyp Notebook MD 99710 (E7420) Integrierte Peripheriegeräte 2 Stereo-Lautsprecher; WLAN-Antenne Abmessungen (B x T x H in mm) 420 x 279 x 28 Gewicht ca. 2,9 kg (inkl. Akku) Installierter Arbeitsspeicher 6 GB Speicherart DDR3L Festplatte 1 TB 2,5“...
Seite 51
Akku Energie 45 Wh ca. 2 - 4 Stunden (abhängig von den Notebook-Ein- Betriebszeit stellungen und dem Nutzungsverhalten im Betrieb) Umgebungsbedingungen Min. Betriebstemperatur 5 °C Max. Betriebstemperatur 30 °C Zulässige Luftfeuchtigkeit im Betrieb 20 – 80 % (nicht kondensierend) Anschlüsse Multimedia Kartenleser 2 x USB 2.0 1 x USB 3.0...
Diese Bedienungsanleitung ist urheberrechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder an- deren Form ohne die schriftliche Genehmigung des Herstel- lers ist verboten. Das Copyright liegt bei der Firma: Medion AG Am Zehnthof 77 45307 Essen Deutschland Technische und optische Änderungen sowie Druckfehler vorbehalten.
