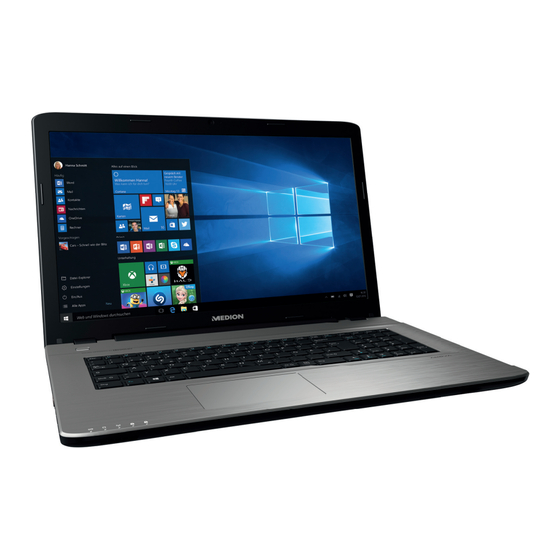

Inhaltsverzeichnis Zu dieser Anleitung ..................3 1.1. In dieser Anleitung verwendete Symbole und Signalwörter ....3 1.2. Bestimmungsgemäßer Gebrauch ..............4 1.3. Konformitätsinformation ..................4 1.4. Informationen zu Markenzeichen ..............5 Sicherheitshinweise ..................5 2.1. Gefahren für Kinder und Personen mit eingeschränkter Fähigkeit, Geräte zu bedienen ....................
Seite 3
Netzwerkbetrieb ..................30 12.1. Netzwerkanschluss ....................30 12.2. Wireless LAN (Funk-Netzwerk) ................30 12.3. Bluetooth ........................31 12.4. Flugzeugmodus ......................32 Multimedia Kartenleser ................32 13.1. Speicherkarte einlegen ..................32 13.2. Speicherkarte entfernen ..................32 USB-Anschluss ................... 33 Notebook sichern ..................34 15.1. Einschaltkennwort ....................34 15.2. Kensington-Sicherheitsschloss .................34 Notebook in den Auslieferungszustand zurücksetzen ......
1. Zu dieser Anleitung Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung gründlich durch und befolgen Sie unbedingt die Sicherheitshinweise! Alle Tätigkeiten an und mit diesem Gerät dürfen nur soweit ausgeführt werden, wie sie in dieser Bedienungsanleitung beschrieben sind. Bewahren Sie diese Bedienungsanleitung für den weiteren Gebrauch auf.
Bluetooth Bedingt durch den 5 GHz-Frequenzbereich der eingebauten Wireless LAN Lösung ist der Gebrauch in allen EU-Ländern nur innerhalb von Gebäuden gestattet. Hiermit erklärt die Medion AG, dass das Produkt mit den folgenden europäischen Anforderungen übereinstimmt: • R&TTE Richtline 1999/5/EG •...
1.4. Informationen zu Markenzeichen Warenzeichen: Windows® ist ein eingetragenes Warenzeichen der Fa. Microsoft®. Intel, das Intel Logo, Intel Inside, Intel Core, Ultrabook, und Core Inside sind Marken der Intel Corporation in den USA und anderen Ländern. ® , das HDMI Logo sowie High-Definition Multimedia Interface sind ein- getragene Warenzeichen der HDMI Licensing LLC.
2.2. Betriebssicherheit Bitte lesen Sie dieses Kapitel aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlässi- gen Betrieb und eine lange Lebenserwartung Ihres Notebooks. • Öffnen Sie niemals das Gehäuse des Notebooks, Akkus oder Netzadapters! Dies könnte zu einem elektrischen Kurzschluss oder gar zu Feuer führen, was die Beschädigung Ihres Note- books zur Folge hat.
Seite 8
• Klappen Sie das Display nicht um mehr als 120° auf. Eine Über- schreitung dieses Wertes kann zur Beschädigung des Gehäu- ses oder des Notebooks führen. Halten Sie das Display beim Aufklappen, Positionieren und Schließen immer mittig fest. Bei Nichtbeachtung könnte das Display beschädigt werden. Versu- chen Sie niemals, es mit Gewalt zu öffnen.
2.3. Niemals selbst reparieren WARNUNG! Stromschlaggefahr! Bei unsachgemäßer Reparatur besteht die Gefahr eines elektrischen Schlags! Versuchen Sie auf keinen Fall, das Gerät zu öffnen oder selbst zu reparieren! Wenden Sie sich im Störungsfall an das Service Cen- ter oder eine andere geeignete Fachwerkstatt. 2.4.
• Dieses Gerät ist nicht für den Einsatz an Bildschirmarbeitsplät- zen im Sinne der Bildschirmarbeitsplatzverordnung §2 geeignet. 2.6. Umgebungsbedingungen • Das Notebook kann bei einer Umgebungstemperatur von 5 °C bis 30 °C und bei einer relativen Luftfeuchtigkeit von 20 % - 80 % (nicht kondensierend) betrieben werden. •...
2.7. Ergonomie HINWEIS! Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um Ihre Augen zu schonen. Das Notebook soll niemals in unmittelbarer Nähe eines Fensters stehen, weil an dieser Stelle der Arbeitsraum durch das Tages- licht am hellsten beleuchtet ist. Diese Helligkeit erschwert die Anpassung der Augen an das dunklere Display.
2.8. Anschließen Beachten Sie nachfolgende Hinweise, um Ihr Notebook ord- nungsgemäß anzuschließen: 2.8.1. Stromversorgung WARNUNG! Stromschlaggefahr! Im Inneren des Netzadapters befinden sich stromfüh- rende Teile. Bei diesen besteht durch unabsichtlichen Kurzschluss die Gefahr eines elektrischen Schlages oder eines Brandes! Öffnen Sie nicht das Gehäuse des Netzadapter. •...
WARNUNG! Hörschädigung! Zu große Lautstärke bei der Verwendung von Ohr- hörern oder Kopfhörern sowie die Veränderung der Grundeinstellungen des Equalizers, der Treiber, der Software oder des Betriebssystems erzeugt übermä- ßigen Schalldruck und kann zum Verlust des Hörsinns führen. Stellen Sie die Lautstärke vor der Wiedergabe auf den niedrigsten Wert ein.
• Bitte beachten Sie, dass in Verbindung mit diesem Notebook nur abgeschirmte Kabel kürzer als 3 Meter für die externen Schnittstellen eingesetzt werden dürfen. • Tauschen Sie die mitgelieferten Kabel nicht gegen andere aus. Benutzen Sie ausschließlich die zum Lieferumfang gehö- renden Kabel, da diese in unseren Labors ausgiebig geprüft wurden.
2.11. Hinweise zum Akku WARNUNG! Explosionsgefahr! Explosionsgefahr bei unsachgemäßem Austausch des Akkus. Erwärmen Sie den Akku nicht über die, in den Umge- bungstemperaturen genannte, Maximaltemperatur. Öffnen Sie niemals den Akku. Werfen Sie den Akku nicht ins offene Feuer. ...
• Achten Sie bei der Lagerung des Akkus und der Benutzung des Notebooks darauf, dass die Kontakte an Akku und Note- book nicht verschmutzt oder beschädigt werden. Dies könnte zu Fehlfunktionen führen. • Wechseln Sie den Akku nur im ausgeschalteten Zustand. •...
HINWEIS! Auf den Oberflächen befinden sich Schutzfolien, um das Gerät vor Kratzern während der Produktion und dem Transport zu schützen. Ziehen Sie alle Folien ab, nachdem Sie das Gerät korrekt aufgestellt haben und bevor Sie es in Betrieb nehmen. 3. Lieferumfang Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist.
5. Betriebs- und Statusanzeigen Das System zeigt über LEDs Stromversorgungs- und Betriebszustände an. Die Be- triebsanzeigen leuchten jeweils bei der entsprechenden Aktivität des Notebooks auf: (Abbildung ähnlich) Akkuladeanzeige Diese Anzeige leuchtet auf, wenn der Akku geladen wird. Die Anzeige erlischt, wenn der Akku aufgeladen ist. Zugriffsanzeige Wenn diese LED leuchtet bzw.
6. Erste Inbetriebnahme Um Ihr Notebook sicher zu betreiben und eine hohe Lebenserwartung zu gewähr- leisten sollten Sie das Kapitel „Betriebssicherheit“ am Anfang dieses Handbuches gelesen haben. Das Notebook ist bereits vollständig vorinstalliert, so dass Sie keine Treiber mehr laden müssen und Sie sofort starten können. ...
7. Stromversorgung 7.1. Ein-/Ausschalter Klappen Sie das Notebook auf und halten Sie den Ein-/Ausschalter kurz ge- drückt, um das Notebook ein- bzw. auszuschalten. Unabhängig vom Betriebssystem wird das Notebook ausgeschaltet, wenn der Schalter länger als 4 Sekunden ununterbrochen betätigt wird. HINWEIS! Schalten Sie Ihr Notebook nicht aus, während auf die HDD/SSD oder das optische Laufwerk zugegriffen wird.
7.2.1. Notebook starten Klappen Sie das Display wie oben beschrieben auf und betätigen Sie den Ein/ Ausschalter. Folgen Sie den Anweisungen auf dem Bildschirm. Die einzelnen Dialoge erklären die durchzuführenden Schritte. Die Begrüßungsprozedur führt Sie durch mehrere Bildschirme und Dialoge. ...
7.3. Akkubetrieb HINWEIS! Akkus speichern elektrische Energie in ihren Zellen und geben sie dann bei Bedarf wieder ab. Bitte laden und entladen Sie den neuen Akku zwei- bis dreimal hin- tereinander vollständig, damit dieser seine volle Leis- tungsfähigkeit erreicht! Lagern Sie den Akku nicht im entladenen Zustand. Der Akku entlädt sich mit der Zeit selbst.
7.3.3. Akkuleistung Die jeweilige Betriebsdauer variiert je nach Einstellung der Stromsparfunktionen. Ihr Notebook erfordert einen höheren Leistungsanspruch bei der Ausführung be- stimmter Anwendungen, wie z. B. das Abspielen einer DVD. HINWEIS! Wenn Sie die Warnsignale bei niedrigem Akkustand ignorieren, wird Ihr Notebook heruntergefahren. 7.4.
8. Display 8.1. Öff nen und Schließen des Displays Das Display wird durch die spezielle Konstruktion der Displayscharniere verschlos- sen, sodass eine zusätzliche Verriegelung nicht erforderlich ist. Zum Öffnen klappen Sie das Display mit Daumen und Zeigefinger bis zur ge- wünschten Position auf.
9.1.1. Notebookspezifische Tastenkombinationen Beschreibung Fn + F1 Sleep Flugzeugmodus Fn + Mit dieser Tastenkombination schalten Sie den Flugzeugmodus ein oder aus. ECO Funktion Fn + F4 Mit dieser Tastenkombination rufen Sie das Menü der ECO- Funktion auf. Dunkler Fn + F5 Verringert die Helligkeit des Displays.
9.2. Touchpad HINWEIS! Beschädigungsgefahr! Bei Verwendung von nicht geeigneten Gegenständen zur Steuerung des Gerätes kann das Touchpad dauer- haft beschädigt werden. Benutzen Sie keine Kugelschreiber oder anderen Ge- genstände, da dies zu einem Defekt Ihres Touchpads führen könnte. 10. Optisches Laufwerk 10.1.
sichtig hinunter. Die Disc liegt nun flach auf der Lade und rastet hörbar auf der Disc-Halterung ein. Prüfen Sie, ob die Disc sich frei drehen kann und schieben Sie die Lade dann vor- sichtig wieder zurück, bis sie einrastet. HINWEIS! Solange das Notebook auf das optische Laufwerk zu- greift, versuchen Sie nicht, die Disc aus dem Laufwerk...
HINWEIS! Die Regions-Einstellung kann über die Ansichtssoft- ware bis zu fünf Mal verändert werden, dann bleibt die letzte Einstellung permanent. Wenn Sie die Re- gions-Einstellung dann nochmals verändern wollen, muss dies werksseitig vorgenommen werden. Kosten für Versand und Einstellung müssen vom Anwender ge- tragen werden.
WARNUNG! Hörschädigung! Zu große Lautstärke bei der Verwendung von Ohr- hörern oder Kopfhörern sowie die Veränderung der Grundeinstellungen des Equalizers, der Treiber, der Software oder des Betriebssystems erzeugt übermä- ßigen Schalldruck und kann zum Verlust des Hörsinns führen. Stellen Sie die Lautstärke vor der Wiedergabe auf den niedrigsten Wert ein.
12.2.1. Voraussetzungen Als Gegenstelle kann man einen sog. Access Point benutzen. Ein Access Point ist ein Funkübertragungsgerät, das mit Ihrem Notebook kommuniziert und den Zugriff auf das angeschlossene Netzwerk steuert. WLAN Access Points sind häufig in Großraumbüros, Flughäfen, Bahnhöfen, Universi- täten oder Internet-Cafés zu finden.
12.4. Flugzeugmodus Über den Flugmodus werden alle Funkverbindungen (z. B. WLAN, Bluetooth) deak- tiviert. Standardmäßig ist der Flugzeugmodus deaktiviert, somit stehen alle Funk- verbingungen zur Verfügung. Mit Fn+ schalten Sie den Flugzeugmodus ein oder aus. 13. Multimedia Kartenleser Speicherkarten sind Medien, die z. B. im Bereich der digitalen Fotografie eingesetzt werden.
14. USB-Anschluss Der Universal Serial Bus ist ein Standard für den Anschluss von Eingabegeräten, Scannern und weiteren Peripherien. Ihr Notebook verfügt über 1 USB 3.0 Anschluss und 2 USB 2.0 Anschlussbuchsen. HINWEIS! Achten Sie darauf, dass der Stecker und die Buchse ge- nau zusammen passen, um eine Beschädigung der Kontakte zu vermeiden.
15. Notebook sichern Gegen unbefugten Zugriff stellt Ihnen Ihr neues Notebook Software- und Hard- warelösungen zur Verfügung. 15.1. Einschaltkennwort Sie können Ihr Notebook mit einem Einschaltkennwort gegen unbefugte Be- nutzung schützen. Beim Einschalten des Notebooks erscheint dann eine Auffor- derung zur Eingabe des Kennwortes auf dem Bildschirm. Das Kennwort wird in der UEFI-Einstellung eingerichtet.
16. Notebook in den Auslieferungszustand zurücksetzen Sollte Ihr System einmal nicht mehr ordnungsgemäß reagieren und eine Wieder- herstellung des Systems notwendig sein, nutzen Sie je nach Ausstattung Ihres Note- books entweder Cyberlink PowerRecover oder die Windows eigenen Wiederherstel- lungsoptionen. 16.1. Systemwiederherstellung mit PowerRecover Bei Problemen mit der Installation oder anderen Softwareproblemen, bei denen es nötig ist, die Software neu zu installieren, bietet Ihnen PowerRecover mehrere Mög- ®...
HINWEIS! Führen Sie jede Art der Wiederherstellung nur mit an- geschlossenem Netzteil durch. Bei der Option mit gesicherten Benutzerdaten dauert die Rücksicherung sehr lange. Es werden nur die Daten gesichert, die sich in dem Ordner C:\USERS befinden. Alle weiteren Daten werden gelöscht. Führen Sie daher immer regelmäßig eine Datensicherung auf externen Datenträgern durch.
16.2.1. So frischen Sie Ihr Gerät auf Öffnen Sie das Startmenü. Tippen oder klicken Sie auf den Eintrag Alle Apps. Wählen Sie die App Einstellungen aus der Liste aus. Tippen oder klicken Sie auf Update und Sicherheit. ...
17. UEFI-Einstellung In der UEFI-Einstellung (Hardware Basis-Konfiguration Ihres Systems) haben Sie vielfältige Einstellungsmöglichkeiten zum Betrieb Ihres Notebooks. Beispielsweise können Sie die Betriebsweise der Schnittstellen, die Sicherheitsmerkmale oder die Verwaltung der Stromversorgung ändern. Das Notebook ist bereits ab Werk so ein- gestellt, dass ein optimaler Betrieb gewährleistet ist.
18. FAQ - Häufi g gestellte Fragen Wie aktiviere ich Windows ® ? Windows ® aktiviert sich automatisch, sobald eine Internetverbindung herge- • stellt wird. Wann empfiehlt sich die Wiederherstellung des Auslieferungszustandes? • Diese Methode sollte nur als letzte Lösung gewählt werden. Lesen Sie im Kapitel Systemwiederherstellung, welche Alternativen sich anbieten.
Seite 41
Das Notebook schaltet sich während des Betriebs aus. Der Akku könnte leer sein. Schließen Sie das Notebook über den Netzadapter an und laden Sie den Akku auf. Das Notebook lässt sich nicht einschalten. Betreiben Sie das Notebook über den Akku, überprüfen Sie, ob dieser richtig ein- gelegt und geladen ist.
Wenn Sie trotz der Vorschläge im vorangegangenen Abschnitt immer noch Proble- me haben, nehmen Sie bitte Kontakt mit Ihrer Hotline auf oder wenden Sie sich an www.medion.de. Wir werden Ihnen weiterhelfen. Bevor Sie sich jedoch an Ihr Technologie Center wenden, bereiten Sie bitte folgen- de Daten vor: •...
19.5. Transport Beachten Sie folgende Hinweise, wenn Sie das Notebook transportieren wollen: Schalten Sie das Notebook aus. Entfernen Sie eingelegte DVDs/CDs. Warten Sie nach einem Transport des Notebooks solange mit der Inbetriebnah- me, bis das Gerät die Umgebungstemperatur angenommen hat. Bei großen Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung inner halb des Notebooks kommen, die einen elektrischen Kurzschluss verursachen kann.
20. Auf-/Umrüstung und Reparatur Überlassen Sie die Auf- oder Umrüstung Ihres Notebooks ausschließlich qualifizier- tem Fach personal. Sollten Sie nicht über die notwendige Qualifi kation verfügen, be- auftragen Sie einen ent sprechenden Service-Techniker. Bitte wenden Sie sich an Ih- ren Kundendienst, wenn Sie technische Probleme mit Ihrem Notebook haben. Im Falle einer notwendigen Reparatur wenden Sie sich bitte ausschließlich an unse- re autorisierten Servicepartner.
In der Vergangenheit gab es immer wieder verschiedenste Ansätze die Anzahl der erlaubten Pixelfehler zu definieren. Diese waren aber zumeist sehr kompliziert und von Hersteller zu Hersteller völlig unterschiedlich. MEDION folgt daher für alle TFT-Display-Produkte bei der Garantieabwicklung den strengen und transparenten Anforderungen der Norm EN ISO 9241-307, Klasse II;...
Seite 46
Pixelaufbau 5 Pixel Zeilen Pixel blau grün Sub-Pixel Pixelfehler-Typen: • Typ 1: dauerhaft leuchtende Pixel (heller, weißer Punkt), obwohl nicht angesteuert. Ein weißer Pixel entsteht durch das Leuchten aller drei Subpixel. • Typ 2: nicht leuchtende Pixel (dunkler, schwarzer Punkt), obwohl angesteuert •...
U.S. Department of Energy, dessen Ziel darin besteht, durch effiziente Produkte und Verfahren Kosten einzusparen und die Um- welt zu schützen. MEDION® freut sich, unseren Kunden Produkte mit einer ENERGY STAR®-gerechten Kennzeichnung anbieten zu können. Das Medion® Akoya® E7420 wurde entwickelt und getestet, um die Anforderungen des ENERGY STAR®...
24. Technische Daten Allgemein Systemtyp Notebook MD 99890 (E7420) Integrierte Peripheriegeräte 2 Stereo-Lautsprecher Abmessungen (B x T x H in mm) 420 x 279 x 28 Gewicht ca. 2,7 kg (inkl. Akku) Installierter Arbeitsspeicher 4 GB Speicherart DDR3L Festplatte 1.000 GB 128 GB m.2 2280 SATA Optischer Speicher DVD-ReWriter...
Seite 49
Akku Energie ca. 45 Wh ca. 3 - 5 Stunden (abhängig von den Notebook-Einstel- Betriebszeit lungen und dem Nutzungsverhalten im Betrieb) Umgebungsbedingungen Min. Betriebstemperatur 5 °C Max. Betriebstemperatur 30 °C Zulässige Luftfeuchtigkeit im Betrieb 20 – 80 % (nicht kondensierend) Multimedia Kartenleser für SD-, SDHC- &...
Diese Bedienungsanleitung ist urheberrechtlich geschützt. Vervielfältigung in mechanischer, elektronischer und jeder an- deren Form ohne die schriftliche Genehmigung des Herstel- lers ist verboten. Das Copyright liegt bei der Firma: Medion AG Am Zehnthof 77 45307 Essen Deutschland Technische und optische Änderungen sowie Druckfehler vorbehalten.
