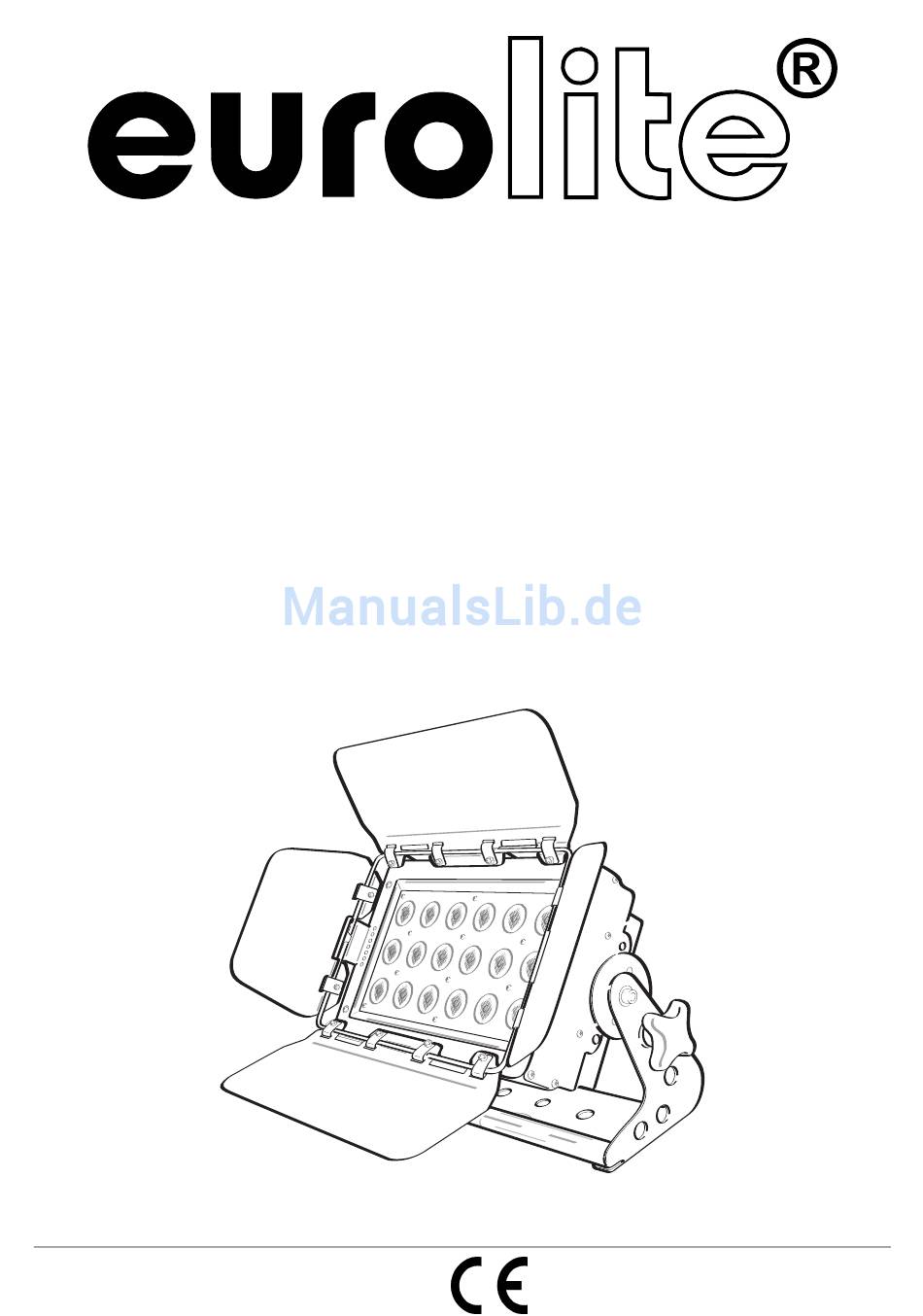

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED CLS-18 QCL RGBW 18x8W 12° LED FLOODLIGHT © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer 51913889 This user manual is valid for the article number 51913889 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/27 00058967.DOC, Version 1.0... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED CLS-18 QCL RGBW 18x8W entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
-
Seite 5: Bestimmungsgemäße Verwendung
Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Seite 6: Gerätebeschreibung
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. -
Seite 7: Installation
(6) Lüftergitter (7) Spannungsversorgungsausgang (8) Spannungsversorgungseingang/ Sicherungshalter (9) DMX-Eingangsbuchse (10) DMX-Ausgangsbuchse (11) Mode-Taste (12) Enter-Taste (13) Up-Taste (14) Down-Taste (15) Display INSTALLATION Montage Das Gerät kann direkt auf den Boden gestellt werden oder in jeder möglichen Position im Trussing installiert werden, ohne seine funktionellen Eigenschaften zu verändern. - Seite 8 Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen. Das Gerät muss außerhalb des Handbereichs von Personen installiert werden. Wenn das Gerät von der Decke oder hochliegenden Trägern etc.
-
Seite 9: Anschluss An Den Dmx-512 Controller
Im Master-/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Master-Gerät gesteuert werden. An der Rückseite des EUROLITE LED CLS-18 QCL RGBW 18x8W befindet sich eine XLR-Einbaubuchse (DMX Out) und ein XLR-Einbaustecker (DMX In), über die sich mehrere Geräte miteinander verbinden lassen. -
Seite 10: Anschluss Ans Netz
DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA Bemessungsdifferenzstrom ausgestattet sein. Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden. Bitte beachten: Es dürfen max. 8 EUROLITE LED CLS-18 QCL RGBW 18x8W in Reihe betrieben werden. Nach jeweils 8 Geräten muss erneut die Spannungsversorgung angeschlossen werden. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der EUROLITE LED CLS-... -
Seite 11: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben oder die internen Programme abspielen. Durch Drücken der MODE-Taste können Sie sich im Hauptmenü bewegen. Durch Drücken der ENTER- Taste können Sie sich im Auswahl-Menü bewegen und diese bestätigen. Durch Drücken der UP/DOWN- Tasten können Sie die Auswahl verändern. -
Seite 12: Dmx-Gesteuerter Betrieb
Wenn Sie die Startadresse z. B. auf 7 definieren, belegt das Gerät die Steuerkanäle 7 bis 12. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den LED CLS-18 QCL RGBW 18x8W über Ihren Controller ansteuern. Achtung: Am letzten Gerät muss die DMX-Leitung durch einen 120 Widerstand abgeschlossen werden, damit die Geräte korrekt funktionieren. -
Seite 13: Kanal-Modus
12-Kanal-Modus: LEDs des Gerätes aufgeteilt in 3 Segmente Kanal 1 Kanal 2 Kanal 3 Kanal 4 Kanal 5 Kanal 6 Kanal 7 Kanal 8 Kanal 9 Kanal 10 Kanal 11 Kanal 12 15-Kanal-Modus Kan. Kan. Kan. Kan. Kan. Kan. Kan. Kan. -
Seite 14: Reinigung Und Wartung
REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. -
Seite 15: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 230 V AC, 50 Hz ~ Gesamtanschlusswert: 250 W DMX-Steuerkanäle: 4/6/12/15 DMX512-Anschluss: 3-pol. XLR Musiksteuerung: über eingebautes Mikrofon LED-Typ: 8 W QCL Anzahl der LEDs: Abstrahlwinkel: 12° Maße (LxBxH): 170 x 340 x 220 mm Gewicht: 5 kg Maximale Umgebungstemperatur T 45°... -
Seite 16: Led Floodlight
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED CLS-18 QCL RGBW 18x8W. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Seite 17 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.
-
Seite 18: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Seite 19: Description Of The Device
DESCRIPTION OF THE DEVICE Features Compact QCL lighting-system • Equipped with 18 x 4in1 LED in the colors red, green, blue and white • Functions: static colors, automatic color change, built-in programs, dimmer, strobe effect, Master/Slave operation • 4, 6, 12, 15 DMX channels selectable for various applications •... -
Seite 20: Installation
INSTALLATION Rigging The device can be placed directly on the stage floor or rigged in any orientation on a truss without altering its operation characteristics. Overhead rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. -
Seite 21: Dmx-512 Connection / Connection Between Fixtures
For overhead use, always install an appropriate safety bond. You must only use safety bonds complying with DIN 56927, quick links complying with DIN 56927, shackles complying with DIN EN 1677-1 and BGV C1 carbines. The safety bonds, quick links, shackles and the carbines must be sufficiently dimensioned and used correctly in accordance with the latest industrial safety regulations (e. -
Seite 22: Connection Between Devices
The master/slave-operation enables that several devices can be synchronized and controlled by one master- device. On the rear panel of the LED CLS-18 QCL RGBW 18x8W you can find an XLR-jack and an XLR-plug, which can be used for connecting several devices. -
Seite 23: Stand-Alone Mode
Sound Control / Sensitivity (PR.08-PR.09) - DMX MODE (4, 6, 12 or 15 DMX channels) Stand-alone mode In the stand-alone mode, the LED CLS-18 QCL RGBW 18x8W can be used without controller. Disconnect the LED CLS-18 QCL RGBW 18x8W from the controller. Control Board The Control Board offers several features: you can simply set the starting address or run the internal programs. -
Seite 24: Dmx-Controlled Operation
If you set, for example, the address to channel 7, the device will use the channel 7 to 12 for control. Controlling: After having addressed the LED CLS-18 QCL RGBW 18x8W, you may now start operating it via your lighting controller. - Seite 25 12-channel mode: LEDs of the device are separated into 3 segments Channel 1 Channel 2 Channel 3 Channel 4 Channel 5 Channel 6 Channel 7 Channel 8 Channel 9 Channel 10 Channel 11 Channel 12 15-channel mode Value CH 1 CH 2 CH 3 CH 4...
-
Seite 26: Cleaning And Maintenance
CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no servicable parts inside the device except for the fuse. Maintenance and service operations are only to be carried out by authorized dealers. -
Seite 27: Technical Specifications
TECHNICAL SPECIFICATIONS Power supply: 230 V AC, 50 Hz ~ Power consumption: 250 W DMX control channels: 4/6/12/15 DMX512 connection: 3-pin XLR Sound-control: via built-in microphone Type of LEDs: 8 W QCL Number of LEDs: Beam angle: 12° Dimensions (LxWxH): 170 x 340 x 220 mm Weight: 5 kg...
