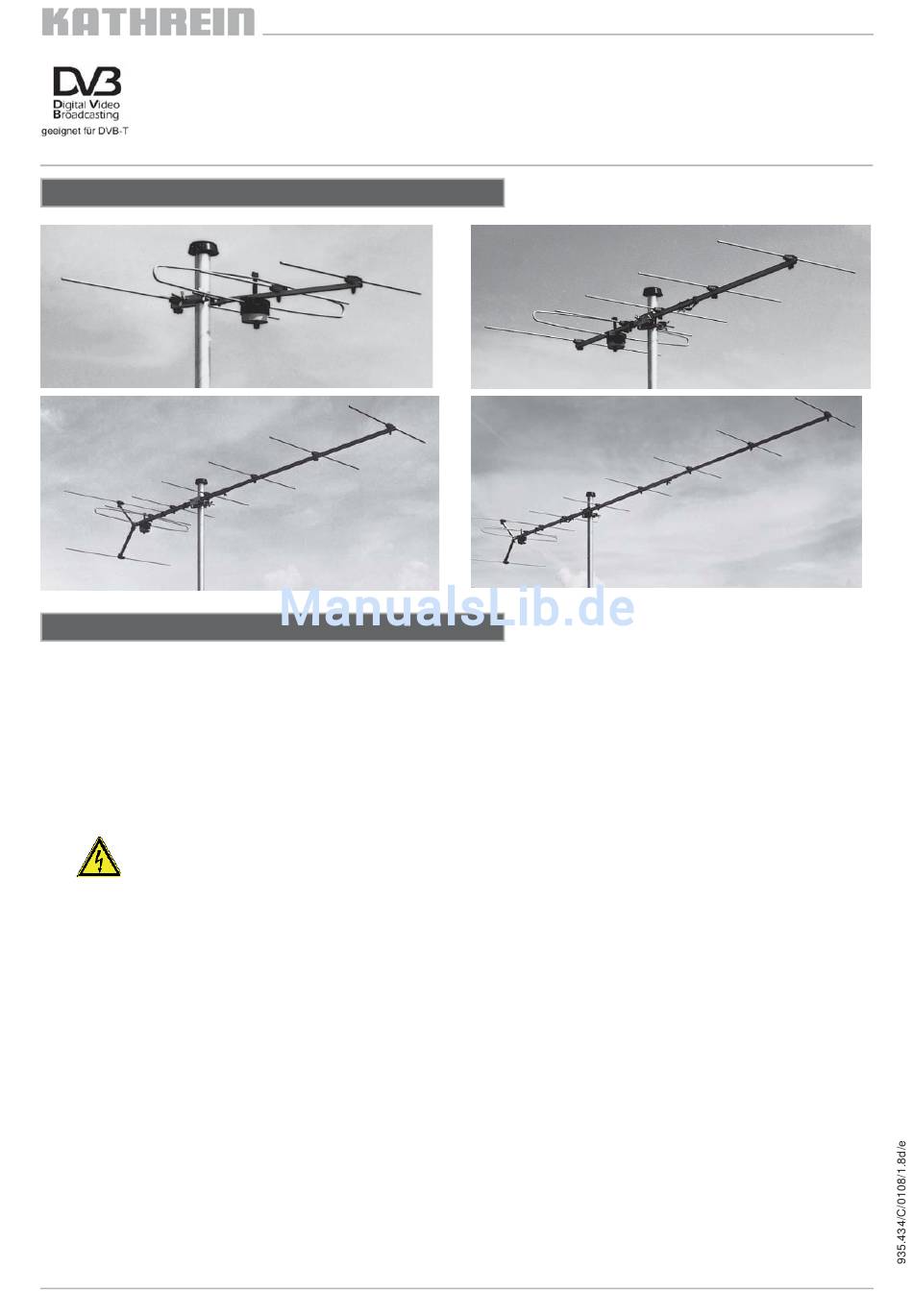

Band III-TV-Antennen MULTIKA
Sicherheitshinweise
Lesen Sie die folgenden Sicherheitshinweise aufmerksam durch, bevor Sie mit der Montage der Antenne beginnen
und verfahren Sie dementsprechend!
Bei der Montage der Antenne wird ein hohes Maß an Verantwortung für sich und andere gefordert. Die Montage muss von
einem Elektroinstallateur oder Fachmann des Elektrohandwerks durchgeführt werden. Wichtige Sicherheitsaspekte sind nach-
folgend zur Hilfestellung aufgeführt. Sie erheben keinen Anspruch auf Vollständigkeit, da Kathrein die örtlichen Gegebenheiten
nicht bekannt sind.
1.
Verwenden Sie die Antenne nicht zu anderen Zwecken, als vom Hersteller angegeben
2.
Verwenden Sie nur vom Hersteller vorgeschriebene Bauteile und verändern Sie diese nicht
3.
ACHTUNG LEBENSGEFAHR!
Auf keinen Fall dürfen Sie Antennen unter Stromleitungen montieren.
Sie könnten bei Berührung der Freileitung mit Teilen Ihres Körpers, Antennenteilen oder Werkzeug einen
tödlichen Stromschlag erleiden oder sich schwere Verbrennungen zuziehen.
4.
Bei der Wahl des Montageortes sind bauwerktypische Besonderheiten zu berücksichtigen. Bei Montage an Dach-
und Gebäudekanten und zylindrischen Bauwerken ist gemäß DIN 1055, Teil 4 bzw. 4131, mit erhöhten Wind- oder
Schwingungsbelastungen zu rechnen. Bei Nichtbeachtung kann eine Überschreitung der Grenzbelastung oder der
Schwingungsfestigkeit auftreten
5.
Montieren Sie die Antennen nicht auf Gebäuden mit leicht entzündbaren Dachabdeckungen
(z. B. Stroh, Reet o.ä. Materialien)
6.
Betreten Sie nur stabile, trockene Dächer und sichern Sie sich gegen Herunterfallen.
7.
Leitern, Gerüste, Sicherheitsgurte usw. müssen sicher sein
8.
Passanten dürfen durch evtl. herabfallende Teile nicht gefährdet werden. Sichern Sie den Gefahrenbereich ab!
9.
Achten Sie darauf, dass die technischen Werte (z. B. Windlast) Ihres Antennenstandrohres nicht überschritten werden.
Erkundigen Sie sich, falls Ihnen diese nicht bekannt sind, beim Hersteller. Übersicht Kathrein-Maste siehe Seite 3
10. Befestigen Sie das Antennenstandrohr nur auf festem Untergrund (Mauer, Beton, Balken) mit vom Hersteller empfohlenen
Schellen, Dübeln und Schrauben
11. Verlassen Sie bei Gewitter sofort das Dach!
12. Erden Sie die Antennenanlage vorschriftsmäßig nach DIN EN 50083-1
Die Band III-TV-Antennen „MULTIKA" AV 06, AV 09, AV 11 und AV 12 sind ausschließlich zum Empfang von
terrestrischen TV-Signalen und als Haushaltsantenne bestimmt. Als Haushaltsantenne gilt gemäß DIN 4131 eine
Antenne mit höchstens 6 m freier Mastlänge und einem Einspannmoment bis zu 1.650 Nm.
Terrestrische Antennen

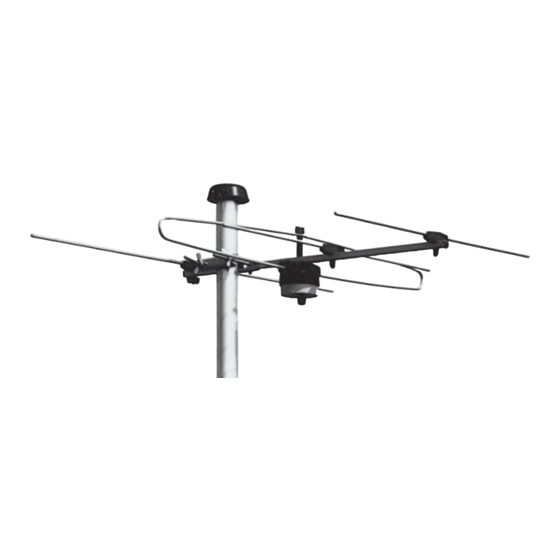

AV 06 Multika 60
AV 11 Multika 110
AV 06
211450
AV 09
211453
AV 11
211463
AV 12
211473
AV 09 Multika 90
AV 12 Multika 125

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Kathrein AV 09 Multika 90

  • Seite 1 Achten Sie darauf, dass die technischen Werte (z. B. Windlast) Ihres Antennenstandrohres nicht überschritten werden. Erkundigen Sie sich, falls Ihnen diese nicht bekannt sind, beim Hersteller. Übersicht Kathrein-Maste siehe Seite 3 10. Befestigen Sie das Antennenstandrohr nur auf festem Untergrund (Mauer, Beton, Balken) mit vom Hersteller empfohlenen Schellen, Dübeln und Schrauben...
  • Seite 2: Mastmontage Und Mastberechnung

    Verwenden Sie nur Masten oder Standrohre, die speziell für die Antennenmontage geeignet sind. Andere Rohre besitzen zumeist nicht die erforderliche Festigkeit bei Wind- und Wettereinfl üssen. Kathrein-Maste und Schellen erfüllen diese Voraussetzungen. Übersicht der Kathrein-Maste siehe Seite 4 Der Spannbereich der Mastschelle der MULTIKA-Antennen beträgt 22 bis 60 mm...
  • Seite 3: Empfang Von Vertikal Polarisierten Signalen

    Die Drehrichtung ist zu beachten, damit kein Wasser durch den Kabeleinlass in die Anschlussdose dringt. Bei richtiger Montage zeigt der Kabelauslass schräg nach unten und der Kathrein-Schriftzug ist horizontal ausgerichtet lesbar (Abb. 6). Bei falscher Montage steht der Kathrein-Schriftzug auf dem Kopf.
  • Seite 4: Technische Daten Der Antennen

    Werte (entspricht 1650 Nm am Einspannpunkt), ist gemäß EN 60728-11 ein statischer Nachweis zu führen Internet: www.kathrein.de KATHREIN-Werke KG • Anton-Kathrein-Straße 1 - 3 • Postfach 10 04 44 • 83004 Rosenheim • Deutschland • Telefon 08031 184-0 • Fax 08031 184-306...
  • Seite 5 Ensure that the technical values (e.g. wind load) of the antenna mast are not exceed. Consult the manufacturer if you do not know these values. See page 3 for an overview of the masts offered by Kathrein. 10. Mount the antenna mast on solid ground only (walls, concrete, rafters) using the clamps, dowels and screws recommended by the manufacturer.
  • Seite 6: Antenna Installation

    Other tubes mostly do not have the necessary stability to withstand heavy wind or other climatical situations. Kathrein masts and clamps fulfi ll these requirements. For an overview of the masts provided by Kathrein, see page 8 The clamping range of MULTIKA antennas‘ masting clamps is...
  • Seite 7 When properly mounted, the cable exit is directed downwards and the Kathrein signature can be read horizontally (Fig. 6). If mounted incorrectly, the Kathrein signature will be upside-down.
  • Seite 8: Technical Data

    The technical data are based on DIN 4131. If the calculated bending moment exceeds the values given in brackets (= 1,650 Nm on the clamping point), static proof is required, acc. to EN 60728-11. Internet: www.kathrein.de KATHREIN-Werke KG • Anton-Kathrein-Straße 1 - 3 • Postfach 10 04 44 • 83004 Rosenheim • Deutschland • Telefon 08031 184-0 • Fax 08031 184-306...
