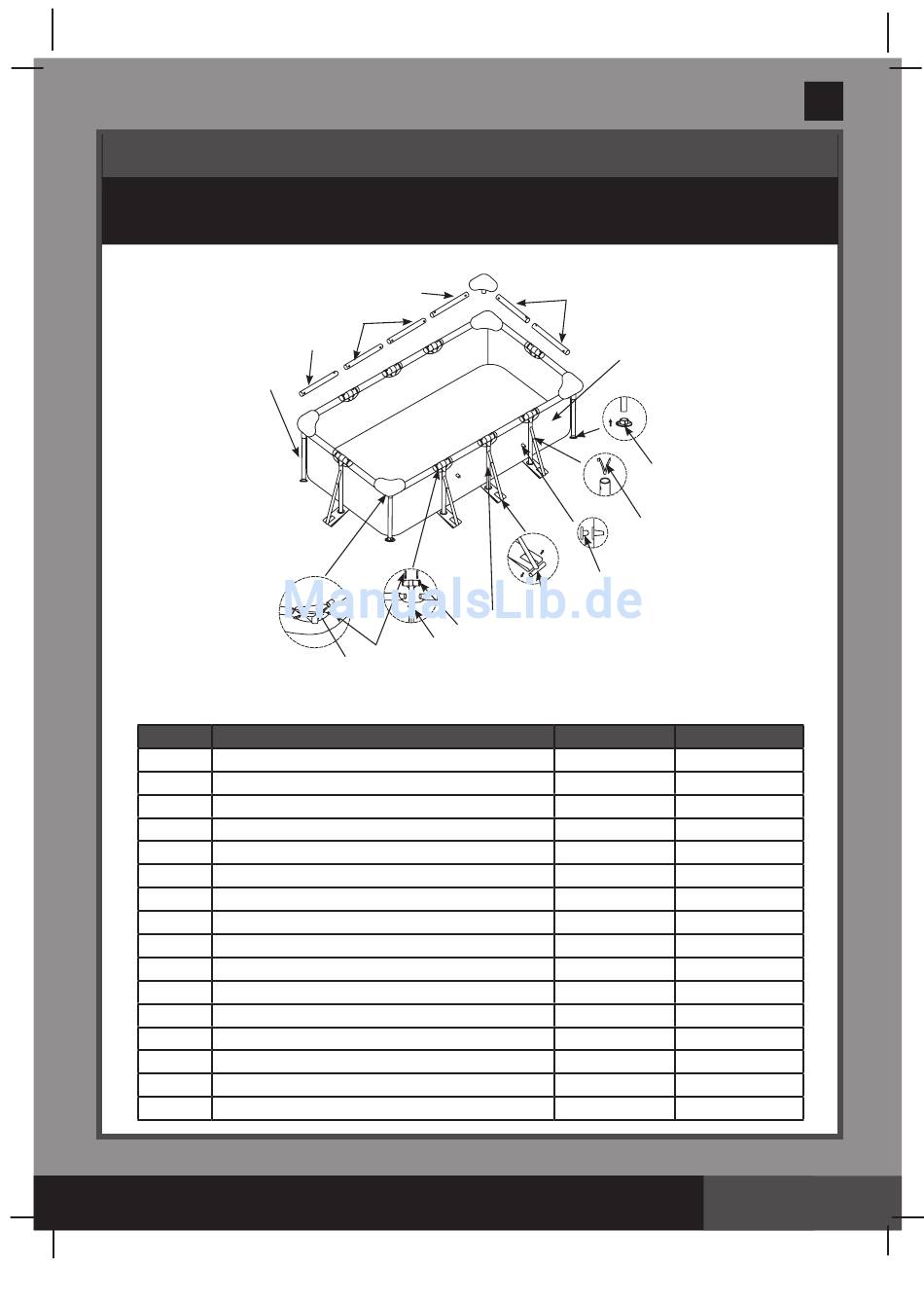

Teilereferenz - Intex PANTONE 295U Benutzerhandbuch

Bevor Sie mit dem Aufstellen des Pools beginnen, nehmen Sie sich bitte kurz Zeit um sich mit den Einzelheiten vertraut
zu machen, dies erleichtert Ihnen den Aufbau des Pools plus Zubehör.
4
HINWEIS: Die Zeichnungen sind nur für Illustrationszwecke gedacht, eventuelle Abweichungen
zum Produkt können vorhanden sein.
TEILENUMMER
1 HORIZONTALE STANGE (A)
2 HORIZONTALE STANGE (B)
3 HORIZONTALE STANGE (C)
4 VERTIKALE ECKSTÜTZE
5 ECKVERBINDUNG (MIT ECKPFANNE)
6 STIFT (2 EXTRA)
7 T-FÖRMIGES VERBINDUNGSSTÜCK
8 V-FÖRMIGER CLIP
9 SEITENSTÜTZE IN FORM EINES „UMGEKEHRTEN Y"
10 SEITENSTÜTZE IN FORM EINES "UMGEKEHRTEN T"
11 STÖPSEL FÜR SIEBANSCHLUSS (1 EXTRA)
12 V-FÖRMIGER CLIP
13 ABSCHLUSSKAPPE DER VERTIKALEN STÜTZE
14 POOLFOLIE (ABLASS-VENTIL-DECKEL INKLUSIVE)
15 ABLASSVORRICHTUNG
16 ABLASS-VENTIL-DECKEL
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(207) SMALL RECTANGULAR METAL FRAME POOL GERMAN 7.5" X 10.3" PANTONE 295U 05/31/2013

TEILEREFERENZ

2
3
2
7
8
6
5
BESCHREIBUNG
1
14
13
12
11
10
9
MENGE
4
4
4
4
4
26
8
8
8
8
3
8
12
1
1
1
Deutsch
207A
ERSATZTEILNUMMER
10566
10567
10568
10569
10573
10574
10575
10313
10570
10571
10127
10577
10576
10580
10201
10649
Seite 4
