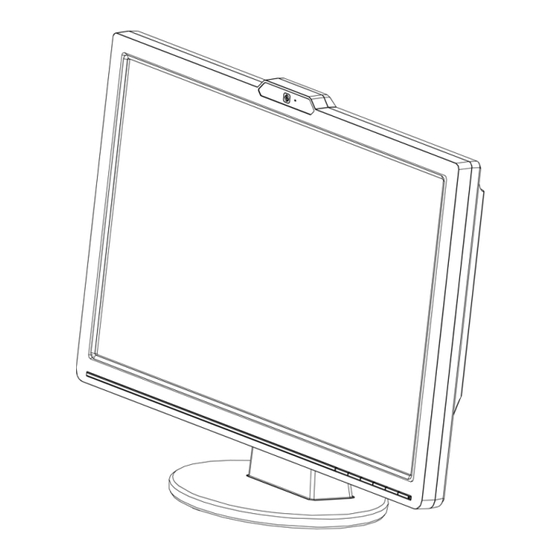

Asus VK222H Benutzerhandbuch

Vk221/vk222-reihe
Vorschau ausblenden Andere Handbücher für VK222H:

Werbung

E3621 V1
Januar
2008
VK221/VK222-Reihe
LCD-Monitor
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Asus VK222H

  • Seite 1 E3621 V1 Januar 2008 VK221/VK222-Reihe LCD-Monitor Benutzerhandbuch...
  • Seite 2: Inhaltsverzeichnis

    übertragen werden. Hiervon ausgenommen ist die Erstellung einer Sicherungskopie für den persönlichen Gebrauch. Die Produktgarantie oder -dienstleistung wird nicht gewährt, wenn (1) das Produkt ohne schriftliche Zustimmung von ASUS repariert, modifiziert oder geändert wurde oder (2) die Seriennummer des Produkts unleserlich gemacht wurde oder fehlt. ASUS...
  • Seite 3: Hinweise

    Hinweise Federal Communications Commission-Erklärung Dieses Gerät erfüllt alle Anforderungen Teils FCC-Bestimmungen. Betrieb muss folgenden zwei Bedingungen erfüllen: ‧ Das Gerät darf keine schädlichen Interferenzen verursachen. ‧ Das Gerät muss alle empfangenen Interferenzen inklusive der Interferenzen, eventuell einen unerwünschten Betrieb verursachen, annehmen. Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B gemäß...
  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise ‧ Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. ‧ Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. ‧ Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen.
  • Seite 5: Pflegen & Reinigen

    Pflegen & Reinigen ‧ Es ist ratsam, alle Kabel inklusive Stromkabel zu entfernen, bevor Sie den Monitor hochheben oder verstellen. Beachten Sie bitte die richtigen Hebemethoden, wenn Sie den Monitor aufstellen. Greifen Sie den Monitor an den Kanten, wenn Sie den Monitor hochheben oder tragen wollen.
  • Seite 6: Weitere Informationen

    An den folgenden Stellen finden Sie weitere Informationen und Quellen für eine Softwareaktualisierung. ASUS-Websites Die weltweiten ASUS-Websites bieten aktuelle Informationen zu Hardware- und Software-Produkten von ASUS. Besuchen Sie die Website http://www.asus.com. Optionale Dokumentation Ihr Produktpaket kann zusätzliche Bestandteile wie z.B. eine Garantiekarte enthalten, die eventuell von Ihrem Händler...
  • Seite 7: Willkommen

    Vielen Dank für Ihren Kauf des LCD-Monitors der VK221/VK222-Reihe ® von ASUS Der neueste Breitbild-LCD-Monitor von ASUS liefert schärfere, breitere und hellere Bilder und bietet viele Funktionen, um Ihnen ein schönes visuelles Erlebnis zu geben. Durch diese Funktionen können Sie die Bequemlichkeit und das...
  • Seite 8: Anbringen Des Monitorfußes

    Anbringen des Monitorfußes So bringen Sie den Monitorfuß an: Bringen Sie den Fuß an dem Monitor an. Sie hören einen Klickton, wenn der Fuß ricntig einrastet. Verstellen Sie die Lage des Bildschirms, um einen angenehmen Blickwinkel zu erhalten. ‧ Wir empfehlen Ihnen ein weiches Tuch auf den Tisch zu legen, um Schäden an dem Monitor zu vermeiden.
  • Seite 9: Einführung Zum Monitor

    Verwenden Sie diesen Hotkey, um zwischen den Eingängen VGA, DVI und HDMI umzuschalten (für bestimmte Modelle). Stromschalter ‧ Drücken Sie auf diese Taste, um den Monitor ein- oder auszuschalten. Betriebsanzeige ‧ Die folgende Tabelle zeigt die Bedeutung der Farben der Betriebsanzeige. ASUS LCD Monitor VK221/VK222-Reihe...
  • Seite 10 1.1.2 VK221S/VK222S Taste: ‧ Verwenden Sie d iesen Hotkey, um zwischen den fünf voreingestellten, auf der SPLENDID™ Video Enhancement Technology basierenden Videomodi (Spielmodus, Nachtmodus, Landschaftsmodu s, Standardmodus und Theatermodus) umzuschalten. ‧ Mit dieser Taste schließen Sie das OSD-Menü oder kehren zum vorherigen Menü...
  • Seite 11 Monitor die Bildposition, den Takt und die Phase der Anzeige automatisch optimieren (nur beim VGA-Modus). Stromschalter ‧ Drücken Sie auf diese Taste, um den Monitor ein- oder auszuschalten. Betriebsanzeige ‧ Die folgende Tabelle zeigt die Bedeutung der Farben der Betriebsanzeige. Status Beschreibung Blau Orange Standby-Modus ASUS LCD Monitor VK221/VK222-Reihe...
  • Seite 12: Rückseite Des Lcd-Monitors

    1.4.2 Rückseite des LCD-Monitors 1.4.2.1 VK222H Schraubenbohrungen für VESA-Wandmontage Anschlüsse an der Rückseite Anschlüsse an der Rückseite (von links nach rechts) Netzstromeingang. Hier schließen Sie das beigelegte Netzkabel an. HDMI‐Eingang.   Mit diesem Anschluss verbinden Sie die HDMI -Quelle. DVI-Anschluss. Der 24-polig e Anschlus s ist für die PC (Persona l-Computer) (Bei einigen Modellen) DVI-D Digitalsignalverbindung vorgesehen.
  • Seite 13: Abnehmen Des Halters/Fußes (Für Die Vesa-Wandmontage)

    Wir empfehlen Ihnen ein weiches Tuch auf den Tisch zu legen, um Schäden an dem Monitor zu vermeiden. ‧ Halten Sie den Monitorfuß, wenn Sie die Schrauben entfernen. Schrauben Das VESA-Wandmontageset (100 mm x 100 mm) wird separat verkauft. ASUS LCD Monitor VK221/VK222-Reihe...
  • Seite 14: Anpassen Des Bildschirms

    Blickwinkels nicht umkippt. ‧ Der Bildschirmwinkel kann auf -5º bis 20º eingestellt werden. -5º~20º Installieren der Software Life‐Frame 2  Die VK221/VK222-Reihe von ASUS bietet die benutzerfreundliche Software LifeFrame 2, die mit der Webcam zusammenarbeiten kann und Ihnen erlaubt, eigene Fotos oder Videoclips zu erstellen. •...
  • Seite 15: Bildschirmmenü (Osd-Menü)

    Dokumentbearbeitung mit der SPLENDID™ Video Enhancement. ‧ Theatermodus: Beste Option für Filme mit der SPLENDID™ Video Enhancement. ‧ Spielmodus: Beste Option für Spiele mit der SPLENDID™ Video Enhancement. ‧ Nachtmodus: Beste Option für Spiele oder Filme mit ASUS LCD Monitor VK221/VK222-Reihe...
  • Seite 16: Kapitel 3: Allgemeine Anweisungen

    dunklen Szenen mit der SPLENDID™ Video Enhancement. • Im Standardmodus können Sie die Funktionen Sättigung und Schärfe nicht anpassen. • In anderen Modi können Sie die Funktion sRGB nicht anpassen. Bild Hier können Sie die Helligkeit, den Kontrast, die Schärfe, die Sättigung, die Position (nur im VGA-Modus) und den Fokus (nur im VGA-Modus) anpassen.
  • Seite 17 ‧ Hautton: Es stehen Ihnen drei Farbmodi zur Auswahl: Rötlich, Natürlich und Gelblich. Im Anwender-Modus können Sie die Farben Rot (R), Grün (G) und Blau (B) anpassen. Der Wert kann auf 0 bis 100 gestellt werden. ASUS LCD Monitor VK221/VK222-Reihe...
  • Seite 18: Eingangsauswahl

    Eingangsauswahl Hier können Sie entweder die VGA,HDMI - oder DVI-Eingabequelle auswählen. (Bei einigen Modellen) Systemeinstellungen Hier können Sie das System anpassen. ‧ Lautstärke: Der Wert kann auf 0 bis 100 gestellt werden. Mit dem Hotkey können Sie diese Funktion direkt aufrufen. ‧...
  • Seite 19: Technische Daten

    ‐  ‐  Kippen  +20º~‐5º  +20º~‐5º  VESA‐Wandmontage  100 mmx 100 mm (Ja) 100 mmx 100 mm (Ja) Geräteabmessungen (B x H x T)  513x412x210mm  513x412x210mm  Packungsabmessungen (B x H x T)  590x454x162mm  590x454x162mm  Nettogewicht (ca.)  5.0kg  4.9kg  Bruttogewicht (ca.)  7.0kg  6.9kg  AC: 100~240V (integriert) AC: 100~240V (integriert) Nennspannung  * Die technischen Daten können ohne Ankündigung geändert werden. ASUS LCD Monitor VK221/VK222-Reihe...
  • Seite 20: Fehlerbehebung (Häufig Gestellte Fragen)

    Fehlerbehebung (häufig gestellte Fragen) Problem Mögliche Lösung Die Betriebs-LED leuchtet nicht. • Drücken Sie die Taste , um den Monitor einzuschalten • Prüfen Sie, ob das Netzkabel richtig mit dem Monitor und der Steckdose verbunden ist. • Prüfen Sie, ob der Monitor sowie der Die Betriebs-LED leuchtet orange, und Computer im normalen Betriebszustand ist.
  • Seite 21: Unterstützte Anzeigemodi

    (MHz) 720P 1280x720 44.772 60Hz 74.5 1280x720 56.456 75Hz 95.75 WXGA+ 1280x768 47.776 60Hz 79.5 1280x768 60.289 75Hz 102.25 1280x800 49.702 60Hz 83.5 1280x800 62.795 75Hz 106.5 1080P 1920x1080 66.587 60Hz 138.5 WUXGA 1920x1200 74.038 60Hz ASUS LCD Monitor VK221/VK222-Reihe...
  • Seite 22: Von Vk222H Hdmi Unterstützte Hauptfrequenzen

    148.5 1920x1080P 67.433 59.94Hz 148.352 1920x1080P 67.5 60Hz 148.5 * Nicht in den obigen Tabellen aufgelistete Modi werden möglicherweise nicht unterstützt. Wir empfehlen Ihnen einen in den obigen Tabellen aufgelisteten Modus für eine optimale Anzeige auszuwählen. ASUS LCD Monitor VK221/VK222-Reihe...

Diese Anleitung auch für:

Vk221sVk222uVk222s
